随着2024年奥运会的开幕，一时间，巴黎的公厕问题也成了全民热议的话题。那么，这一期，咱们就一起来聊一聊关于公共卫生间的设计吧！

下面，我们就室内公共卫生间的内容，主要围绕以下几个问题展开讨论：

1、公共卫生间的设施配置

2、公共卫生间的平面布置尺寸规范

3、公共卫生间的无障碍设计

关于公共卫生间的内容，我们可以参考以下规范、措施及图集：

·《民用建筑通用规范》GB 55031-2022

·《民用建筑设计统一标准》GB 50352-2019

·《公用建筑卫生间》16J914-1

·《城市独立式公共厕所》07J920

·《城市公共厕所设计标准》CJJ 14-2016

·《全国民用建筑工程设计技术措施-规划·建筑·景观》

·《无障碍设计规范》GB 50763-2012

·《无障碍设计》12J926

下面，咱们就一起看看关于公共卫生间的相关内容吧！

根据《城市公共厕所设计标准》CJJ 14-2016的要求：

4.1.1 在人流集中的场所，女厕位与男厕位(含小便站位，下同)的比例不应小于2：1。

4.2.6 公共厕所的男女厕所间应至少各设一个无障碍厕位。

根据《民用建筑设计统一标准》GB 50352-2019的要求：

6.6.2 ......在男女使用人数基本均衡时，男厕厕位(含大、小便器)与女厕厕位数量的比例宜为1:1~1: 1.5；在商场、体育场馆、学校、观演建筑、交通建筑、公园等场所，厕位数量比不宜小于1:1.5~1:2。

从规范中可以发现，男女厕位的比例应根据使用特点、使用人数确定，通常情况下，女厕位要比男厕位数量多一些。

其中，坐位、蹲位和站位的比例及数量宜符合下面两个表格的规定：

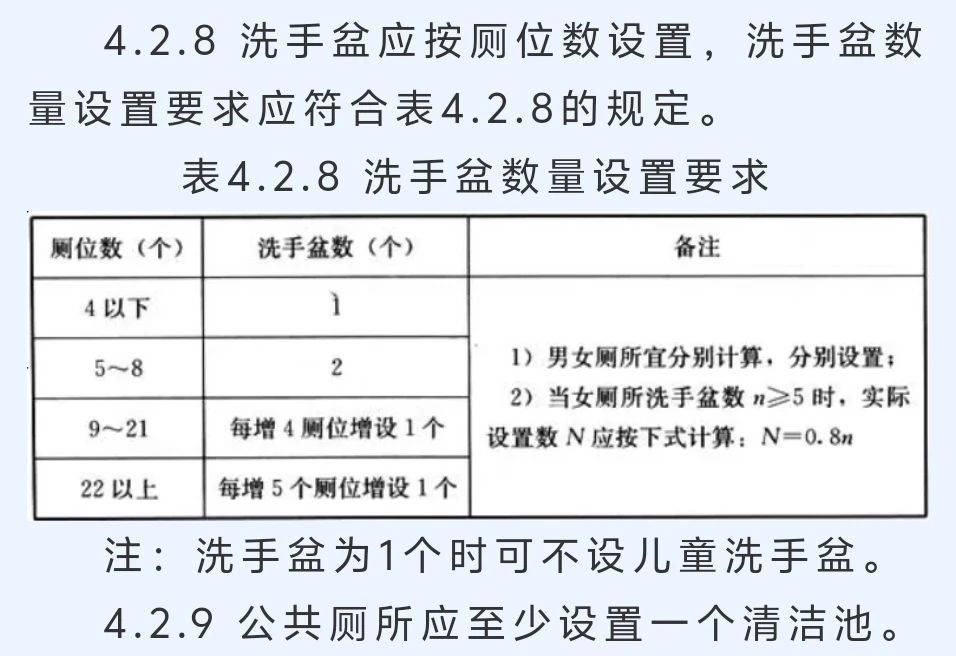

经常有小伙伴会问，在设计公共卫生间的时候，到底怎么考虑设置多少个厕位，多少个洗手盆呢？来~~~安排！直接上条文！！！

根据《民用建筑设计统一标准》GB 50352-2019、《民用建筑通用规范》GB 55031-2022、《全国民用建筑工程设计技术措施-规划·建筑·景观》等条文内容。

我们将公共卫生间的平面布置尺寸规范做了简单的总结，具体如下：

a、洗手盆或盥洗槽水嘴中心与侧墙面净距不应小于0.55m。并列洗手盆或盟洗槽水嘴中心间距不应小于0.7m。

b、单侧并列洗手盆或盥洗槽外沿至对面墙的净距不应小于1.25m。

c、双侧并列洗手盆或盟洗槽外沿之间的净距不应小于1.8m。

a、外开门厕所隔间平面的最小尺寸为：

①蹲便：0.9m（宽）×1.2m（深）

②坐便：0.9m（宽）×1.3m（深）

b、内开门厕所隔间平面的最小尺寸为：

①蹲便：0.9m（宽）×1.4m（深）

②坐便：0.9m（宽）×1.5m（深）

c、单侧厕所隔间至对面墙面的净距：

①当采用内开门时，不应小于1.1m

②当采用外开门时，不应小于1.3m

d、双侧厕所隔间之间的净距：

①当采用内开门时，不应小于1.1m

②当采用外开门时，不应小于1.3m

a、并列小便器的中心距离不应小于0.7m，小便器之间宜加隔板，小便器中心距侧墙或隔板的距离不应小于0.35m。

b、小便器或小便槽双侧布置时，外沿之间的净距不应小于1.3m（小便器的进深最小尺寸为350mm)。

a、单侧厕所隔间至对面洗手盆或盥洗槽的距离：

①当采用内开门时，不应小于1.3m

②当采用外开门时，不应小于1.5m

b、单侧厕所隔间至对面小便器或小便槽的外沿的净距：

①当采用内开门时，不应小于1.1m

②当采用外开门时，不应小于1.3m

通常公共卫生间的无障碍设计主要可以从两方面考虑：设置无障碍侧位或单独设置无障碍卫生间。

根据《无障碍设计规范》GB 50763-2012的要求：

3.9.1 公共厕所的无障碍设计应符合下列规定:

1、女厕所的无障碍设施包括至少1个无障碍厕位和1个无障碍洗手盆；男厕所的无障碍设施包括至少1个无障碍厕位、1个无障碍小便器和1个无障碍洗手盆；

2、厕所的入口和通道应方便乘轮椅者进入和进行回转，回转直径不小于1.50m；

3、门应方便开启，通行净宽度不应小于800mm；

4、地面应防滑、不积水；

5、无障碍厕位应设置无障碍标志，无障碍标志应符合本规范第3.16节的有关规定。

3.9.2 无障碍厕位应符合下列规定：

1、无障碍厕位应方便乘轮椅者到达和进出，尺寸宜做到2.00mX1.50m，不应小于1.80mX1.00m；

2、无障碍厕位的门宜向外开启，如向内开启，需在开启后厕位内留有直径不小于1. 50m 的轮椅回转空间，门的通行净宽不应小于800mm，平开门外侧应设高900mm的横扶把手，在关闭的门扇里侧设高900mm的关门拉手，并应采用门外可紧急开启的插销；

3、厕位内应设坐便器，厕位两侧距地面700mm处应设长度不小于700mm的水平安全抓杆，另一侧应设高1.40m的垂直安全抓杆。

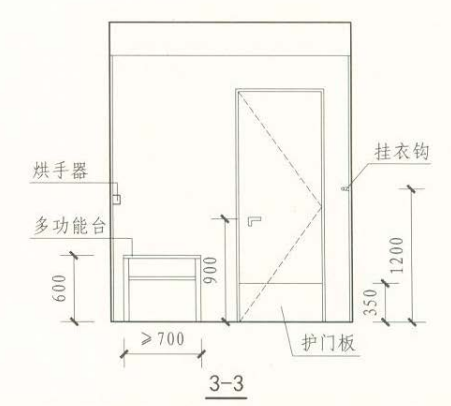

根据《无障碍设计规范》GB 50763-2012的要求：

1、位置宜靠近公共厕所，应方便乘轮椅者进人和进行回转，回转直径不小于1.50m;

2、面积不应小于4.00m²；

3、当采用平开门，门扇宜向外开启，如向内开启，需在开启后留有直径不小于1.50m 的轮椅回转空间，门的通行净宽度不应小于800mm，平开门应设高900mm的横扶把手，在门扇里侧应采用门外可紧急开启的门锁；

4、地面应防滑、不积水；

5、内部应设坐便器、洗手盆、多功能台、挂衣钩和呼叫按钮；

6、坐便器应符合本规范第3.9.2条的有关规定，洗手盆应符合本规范第3.9.4条的有关规定；

7、多功能台长度不宜小于700mm，宽度不宜小于400mm ，高度宜为600mm；

8、安全抓杆的设计应符合本规范第3.9.4条的有关规定；

9、挂衣钩距地高度不应大于1.20m；

10、在坐便器旁的墙面上应设高400mm~500mm的救助呼叫按钮；

11、入口应设置无障碍标志，无障碍标志应符合本规范第3.16 节的有关规定。

根据《无障碍设计规范》GB 50763-2012的要求：

3.9.4 厕所里的其他无障碍设施应符合下列规定：

1、无障碍小便器下口距地面高度不应大于400mm，小便器两侧应在离墙面250mm处，设高度为1.20m的垂直安全抓杆，并在离墙面550mm处，设高度为900mm水平安全抓杆，与垂直安全抓杆连接；

2、无障碍洗手盆的水嘴中心距侧墙应大于550mm，其底部应留出宽750mm、高650mm、深450mm供乘轮椅者膝部和足尖部的移动空间，并在洗手盆上方安装镜子，出水龙头宜采用杠杆式水龙头或感应式自动出水方式；

3、安全抓杆应安装牢固，直径应为30mm ~ 40mm，内侧距墙不应小于40mm；

4 取纸器应设在坐便器的侧前方，高度为400mm ~ 500mm。
