无障碍设计在设计界越来越主流，一切有关人类衣食住行的公共空间环境都应从关爱人类弱势群众的视点出发，营造一个充满爱与关怀、切实保障人类安全、方便、舒适的现代生活环境。

今天，我们就室内公共空间无障碍卫生间的内容，主要围绕以下几个问题展开讨论：

1、无障碍专用厕位设计要点

2、独立无障碍卫生间设计要点

3、有居住功能公建的无障碍卫生间设计要点

关于无障碍公共卫生间的内容，我们可以参考以下规范、图集：

·《公用建筑卫生间》16J914-1

·《城市独立式公共厕所》07J920

·《城市公共厕所设计标准》CJJ 14-2016

· 《建筑与市政工程无障碍通用规范》GB 55019-2021

·《无障碍设计规范》GB 50763-2012

·《无障碍设计》12J926

下面，咱们就一起看看关于无障碍卫生间的相关内容吧！

无障碍专用侧位，是指不设单独的无性别厕所，而是在男、女厕所内分设无障碍厕位的供公众使用的厕所。

根据《城市公共厕所设计标准》CJJ 14-2016的要求：

4.2.6 公共厕所的男女厕所间应至少各设一个无障碍厕位。

根据《无障碍设计规范》GB 50763-2012的要求：

3.9.1 公共厕所的无障碍设计应符合下列规定:

1、女厕所的无障碍设施包括至少1个无障碍厕位和1个无障碍洗手盆；男厕所的无障碍设施包括至少1个无障碍厕位、1个无障碍小便器和1个无障碍洗手盆；

2、厕所的入口和通道应方便乘轮椅者进入和进行回转，回转直径不小于1.50m；

3、门应方便开启，通行净宽度不应小于800mm；

4、地面应防滑、不积水；

5、无障碍厕位应设置无障碍标志，无障碍标志应符合本规范第3.16节的有关规定。

根据以上规范可总结出：

a、侧位设置数量

女卫生间：至少1个无障碍厕位

男卫生间：至少1个无障碍厕位

b、无障碍设施组成

女卫生间：至少1个无障碍厕位和1个无障碍洗手盆，设置无障碍标志等

男卫生间：至少1个无障碍厕位、1个无障碍小便器和1个无障碍洗手盆，设置无障碍标志等

在《无障碍设计规范》GB 50763-2012条文3.9.2中明确的提出了无障碍厕位的布置尺寸要求，具体总结如下：

a、无障碍厕位应方便乘轮椅者到达和进出，尺寸宜做到2.00mX1.50m，不应小于1.80mX1.00m；

b、无障碍厕位的门宜向外开启，如向内开启，需在开启后厕位内留有直径不小于1. 50m的轮椅回转空间；

c、门的通行净宽不应小于800mm；

d、平开门外侧应设高900mm的横扶把手，在关闭的门扇里侧设高900mm的关门拉手，并应采用门外可紧急开启的插销；

e、厕位内应设坐便器，厕位两侧距地面700mm处应设长度不小于700mm的水平安全抓杆，另一侧应设高1.40m的垂直安全抓杆。

独立无障碍卫生间，是指无性别区分、男女均可使用的独立小型厕所。可以在家属的陪同下进入，它的方便性受到了各种人群的欢迎。这种厕所的面积要大于无障碍专用厕位。

独立无障碍卫生间尽量设在公共建筑中通行方便的地段，也可靠近公共厕所，并用醒目的无障碍标志给予区分。

根据《无障碍设计规范》GB 50763-2012的要求：

1、位置宜靠近公共厕所，应方便乘轮椅者进人和进行回转，回转直径不小于1.50m;

......

4、地面应防滑、不积水；

5、内部应设坐便器、洗手盆、多功能台、挂衣钩和呼叫按钮；

......

11、入口应设置无障碍标志，无障碍标志应符合本规范第3.16 节的有关规定。

根据以上规范可知，无障碍卫生间应设无障碍坐便器、无障碍洗手盆、多功能台、低位挂衣钩和呼叫按钮，无障碍标志等。

在《无障碍设计规范》GB 50763-2012条文中明确的提出了无障碍厕位的布置尺寸要求，具体总结如下：

a、面积不应小于4.00m²；当采用平开门，门扇宜向外开启，如向内开启，需在开启后留有直径不小于1.50m的轮椅回转空间；

b、门的通行净宽不应小于800mm；

c、平开门应设高900mm的横扶把手，在门扇里侧应采用门外可紧急开启的门锁；

d、内设坐便器，两侧距地面700mm处应设长度不小于700mm的水平安全抓杆，另一侧应设高1.40m的垂直安全抓杆；

e、坐便器旁墙面上应设高400~500mm的救助呼叫按钮；取纸器应设在坐便器的侧前方，高度为400~ 500mm；挂衣钩距地高度不应大于1.20m。

f、无障碍洗手盆的水嘴中心距侧墙应大于550mm，其底部应留出宽750mm、高650mm、深450mm供乘轮椅者膝部和足尖部的移动空间，并在洗手盆上方安装镜子，出水龙头宜采用杠杆式水龙头或感应式自动出水方式；

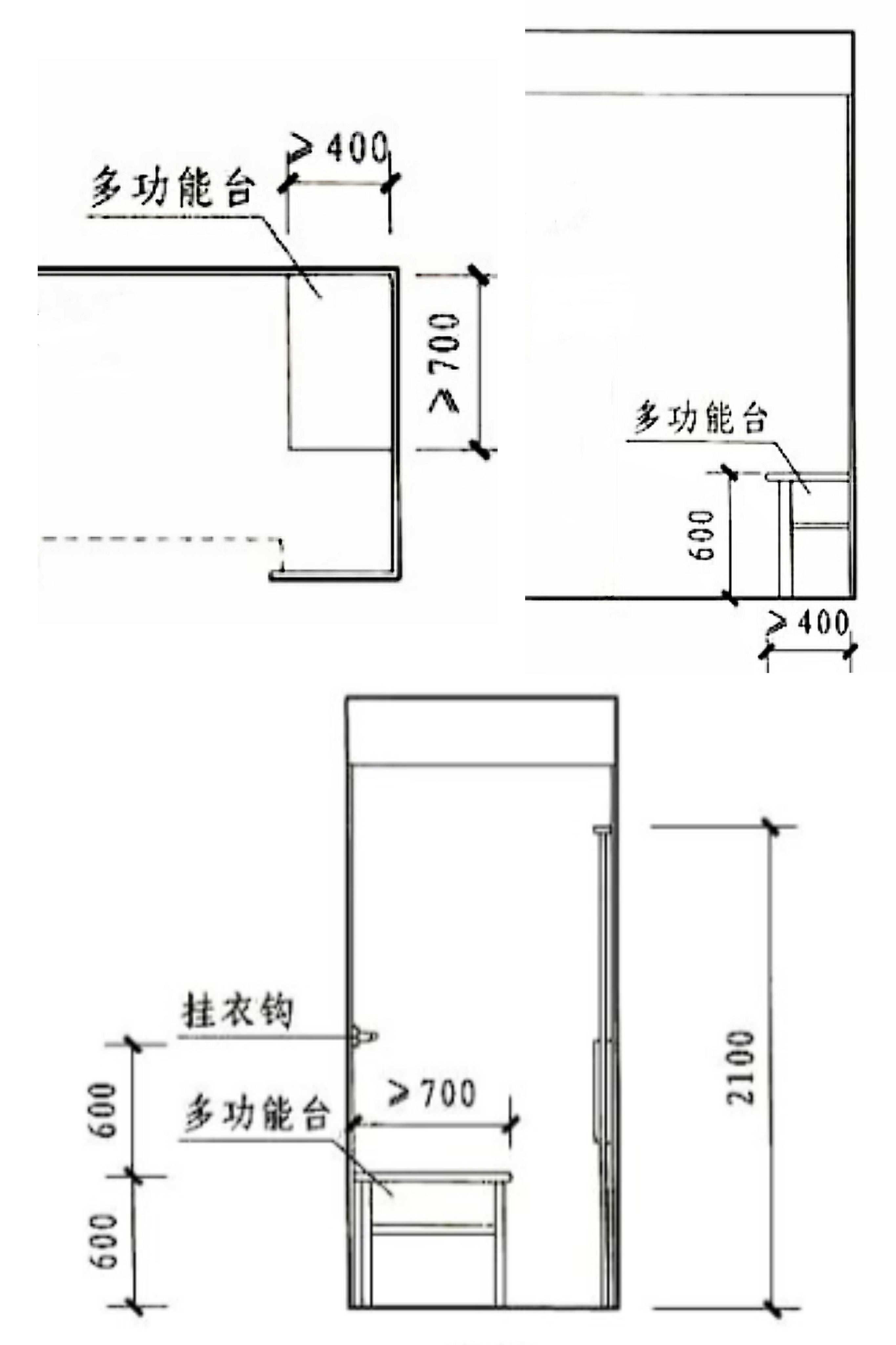

g、多功能台长度不宜小于700mm，宽度不宜小于400mm ，高度宜为600mm；

h、安全抓杆应安装牢固，直径应为30~40mm，内侧距墙不应小于40mm；

有居住功能公建的无障碍卫生间，是指在酒店客房、医院病房、老年人公寓等具有居住功能的公共建筑空间内所设置的无障碍卫生间。

根据《建筑与市政工程无障碍通用规范》GB 55019-2021的要求：

3.4.4  无障碍客房和无障碍住房、居室内应设置无障碍卫生间，并符合下列规定：

   1  应保证轮椅进出，内部应设轮椅回转空间；

   2  内部应设置无障碍坐便器、无障碍洗手盆、无障碍淋浴间或盆浴间、低位挂衣钩、低位毛巾架、低位搁物架和救助呼叫装置；

   3  应设置水平滑动式门或向外开启的平开门。

根据以上规范可知，无障碍卫生间应设无障碍坐便器、无障碍洗手盆、无障碍淋浴间或盆浴间、低位挂衣钩、低位毛巾架、低位搁物架和救助呼叫装置等。

通过对比不难发现，居住功能公建的无障碍卫生间设计与普通独立的无障碍卫生间的组成及设置要求基本相似，主要差别是无障碍淋浴间或盆浴间、低位毛巾架等。

下面，就着重分析下这两个位置：

在《无障碍设计规范》GB 50763-2012条文3.10.2及3.10.3中明确的提出了无障碍淋浴间和盆浴间的布置尺寸要求，具体总结如下：

a、无障碍淋浴卫生间

①无障碍淋浴间的短边宽度不应小于1.50m；

②浴间坐台高度宜为450mm，深度不宜小于450mm；

③淋浴间应设距地面高700mm的水平抓杆，高1.40~1.60m的垂直抓杆；

④淋浴间内的淋浴喷头的控制开关的高度距地面不应大于1.20m；

⑤毛巾架的高度不应大于1.20m。

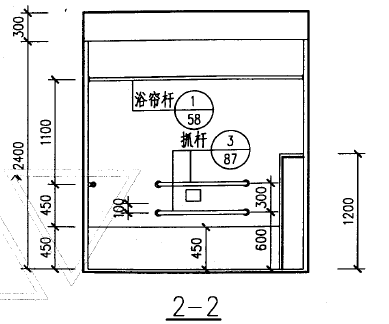

b、无障碍盆浴卫生间

① 在浴盆一端设置方便进入和使用的坐台，其深度不应小于400mm；

② 浴盆内侧应设高600mm和900mm的两层水平抓杆，水平长度不小于800mm;

③ 洗浴坐台一侧的墙上设高900mm、水平长度不小于600mm的安全抓杆；

④ 毛巾架的高度不应大于1.20m。

以上是对于无障碍卫生间设计的简单分析。一般来说，无障碍卫生间不属于专用卫生间，任何人均可使用，而且公共建筑内配置无障碍卫生设施数量也有最低要求：

公共建筑中的男、女公共卫生间（厕所），每层应至少分别设置1个满足无障碍要求的公共卫生间（厕所），或在男、女公共卫生间（厕所）附近至少设置1个独立的无障碍厕所。

（来自《建筑与市政工程无障碍通用规范》GB 55019-2021第3.2.4条）
