之前东晓分享了一个关于轻钢龙骨隔墙超过8米，应该怎么深化的解决方案及思路。
看完后，@蛋蛋 弱弱的问了一句：”隔墙为啥要做地梁？“
没想到，关于这个概念，非常多的设计师都含糊不清，模棱两可。
因此，继”抹灰为什么挂网？“，”石材墙面，为什么留缝？“之后，我们本期内容，来谈谈，隔墙为什么要做地梁？
地梁又被称为“导墙”、“挡水反坎”、“地垄”。通常是指室内隔墙下方的构造。
作为现在室内隔墙种最常用的材料：“轻钢龙骨隔墙”，什么情况下需要加地梁，什么情况下不用加地梁，你都了解吗？
接下来，我将从以下3个方面来和你一起分析有关地梁的工艺知识，带你全方位的理解地梁结构。
1、什么是地梁?应该如何理解？
2、规范中对地梁的要求有哪些？
3、轻钢龙骨隔墙地梁标准做法解析！
什么是地梁?应该如何理解？

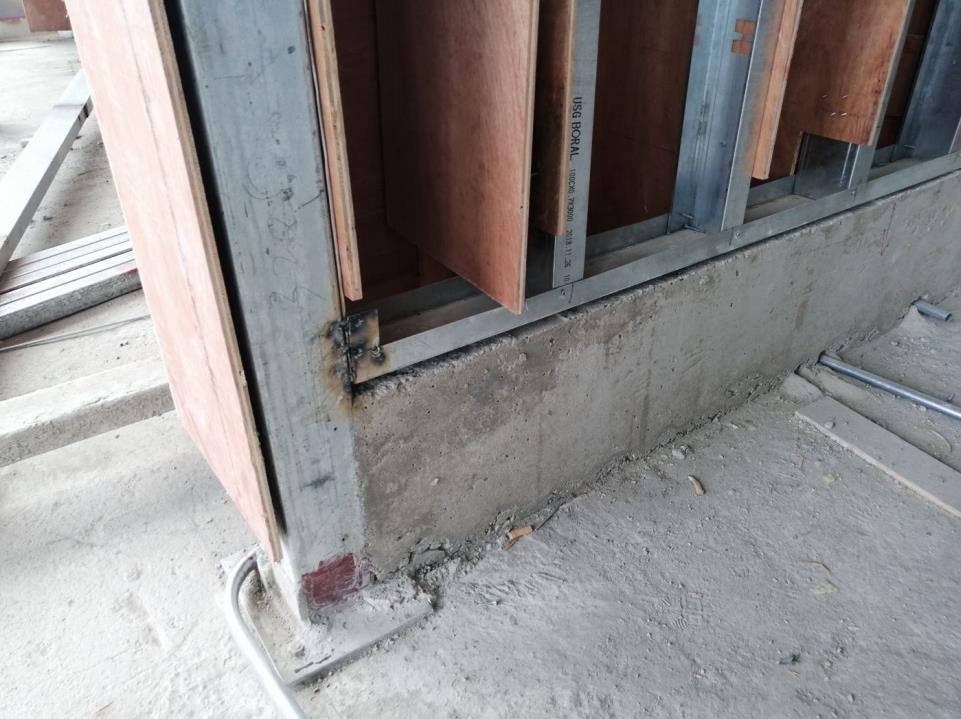

1、地梁又被称为“导墙”、“挡水反坎”、“地垄”。通常是指室内隔墙下方的构造。一般以细石混凝土或水泥砖为主。
2、地梁的宽度是根据隔墙宽度来定，其高度一般在200~300mm之间，具体数值根据其目的来定。
3、从根本上来说，地梁的作用我认为主要有2个，一是用于稳固隔墙，二是防水抗渗。
4、当然，在隔墙下方增加地梁的设置会直接导致隔墙的成本增加，同时还会耽搁隔墙施工工期。所以，在实际施工过程中，一般“只有在潮湿空间会加地梁，而干区是不加地梁的”。
但是，在有些项目中，会因为业主不太土豪，或者设计师绘图时不考虑成本，所以会出现所有室内隔墙不管干湿区都会存在地梁的情况出现。
规范中对地梁的要求有哪些？
前面我们从工艺、施工的角度分析了轻钢龙骨隔墙为什么要做地梁，接下来我再从规范的角度对这个知识进行一个补充：

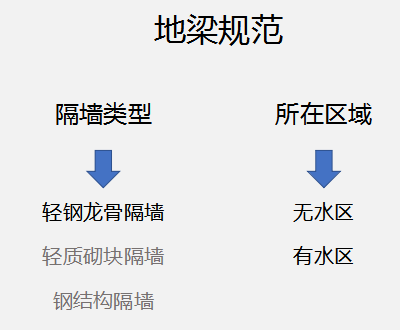

那要确定是否有明文规范主要从两个大方向来找，一个是关键词，看对于地梁可以围绕哪些关键词来检索，那地梁到最后是属于隔墙的一部分。

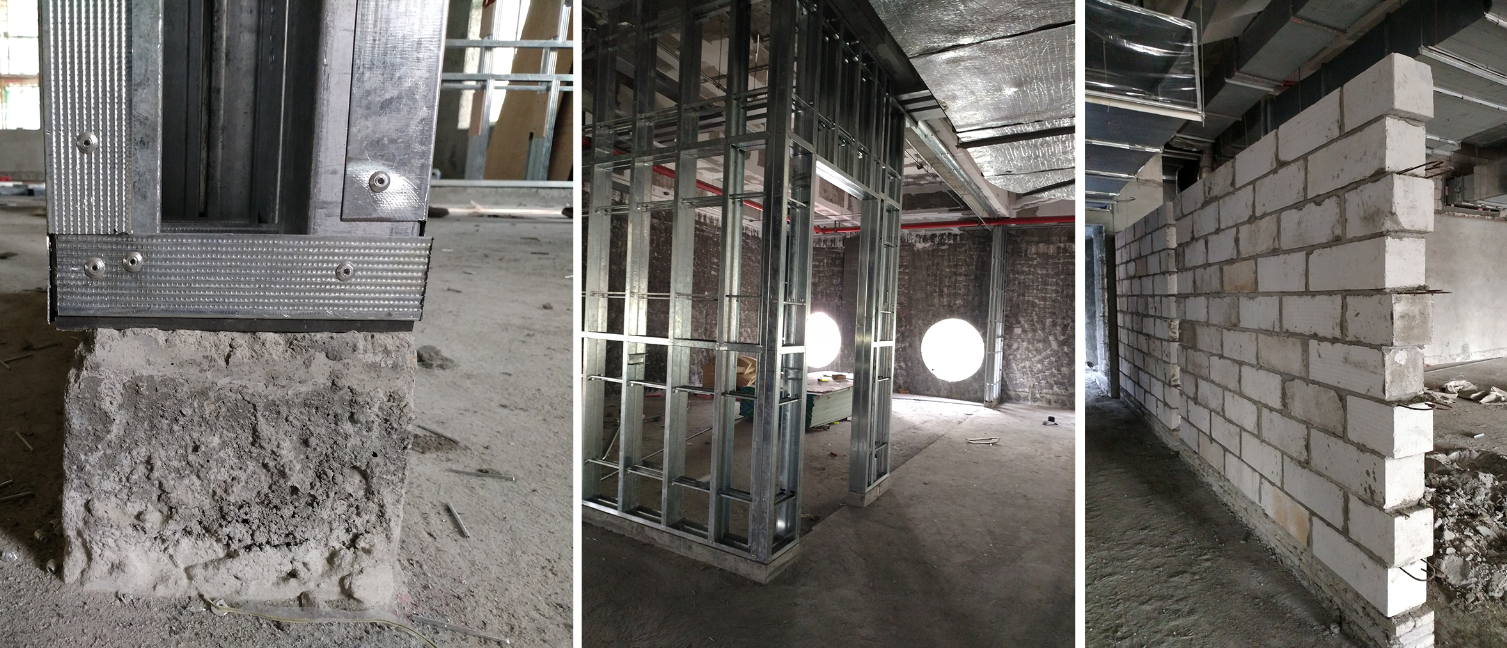

我们今天讲的是轻钢龙骨隔墙，其它常见的主要还有轻质隔墙和钢结构隔墙，所以可以从隔墙的类型来查找规范。其次是所在的区域，那无非是两种，无水区和有水区。通过这些关键词的组合来进行查找
或者直接来看工程的质量验收规范，无论是室内装饰还是建筑装饰，看这两本规范是否会给予相关信息。
1、工程质量验收规范
那我们先看，《住宅室内验收规范》，在第8章提到了轻质隔墙工程，我们来看下。第八章一共就这一页，而有用的信息也就一条：隔墙工程的质量和检验方法，应符合《建筑装饰，装修工程，质量验收规范》的相关规定，也就是这一本。
那在这本规范中，也是第八章见到了隔墙的规范，但整体看遍兜兜转转一圈，在隔墙工程中并没有提到隔墙和地梁相关的规范。那这个方向似乎不行。
2、隔墙类型规范查找
那我们再用第二个方法，往细了看。就单针对隔墙类型的规范进行查找。
在总说明中，能够找到我们要的信息：总说明的第4.5条讲到，对于潮湿房间，除了内隔墙要采用耐水石膏板外，底部应用C20细石素混凝土做墙垫，那也就是我们说的地梁。
除了国家建筑图集，地方规范，上海市的工程建设规范，在4.2.9中也提到了使用C20细石混凝土作为导墙，高度宜为150-200mm。
3、砌体结构工程施工质量验收规范
好，那我们还剩后面一半，无水区，要不要做。我们刚才在分析墙体类型时，还有另外两种常用隔墙，这两类隔墙也会做地梁。所以我对这两类隔墙的规范也进行了查找，在《砌体结构工程施工质量验收规范》中的第九章。
它的条文说明，这本必须执行的国家规范倒为我们明确了设置地梁的目的。浇注一定高度混凝土坎台的目的：主要是考虑有利于提高多水房间填充墙墙底的防水效果。
而上面说明也提到：除多水房间外，可不需要在墙底部另砌普通、多孔、混凝土坎台。那这个是对于轻质砌块隔墙的一条明确的国家规范，无水区不用做地梁。
我们最后来整理下现在的资料。轻钢龙骨隔墙，在有水区要做地梁，而无水区，可以不做。
轻钢龙骨隔墙地梁标准做法解析！
轻钢龙骨隔墙的地梁做法，根据地梁宽度的不同，其做法有所区别，主要可以分成以下2种做法：
1、传统做法：
当地梁宽度≥100时，建议做法如下：
△节点图
△三维示意图
具体施工流程如下所示：
△施工流程
2、超薄隔墙地梁做法：
当地梁宽度＜100时，建议做法如下：
△节点图与现场示意图
具体施工流程如下所示：
△植筋支模
△准备灌浆
△完成浇筑
最后，来看一张关于隔墙地梁的深化细节图，希望能够让你彻底掌握关于地梁的设计知识。
△ 隔墙地梁的深化图 制图：盛平
最后我们通过一张导图来总结一下今天所学的知识要点：
