dop设计(ID:dopdesign)原创 作者丨dop设计 编辑丨丽子 之前分享过《水电阶段,设计师去现场,该看什么?(50个设计要点)》,发现有小伙伴们对水路走顶面还是地面?先砌墙再水电,还是先水电再砌墙?有了争执,那么我们今天就来对比一下水路走顶面还是地面、先砌墙还是先水电哪种工艺比较好呢? 现在,我们就从一下两个大板块来对比着看一下到底那种工艺更好: 1、水电工程布局分析 2、水电工程施工工艺 ps:本文内容非常全面,建议先收藏,后阅读,避免想用时找不到。

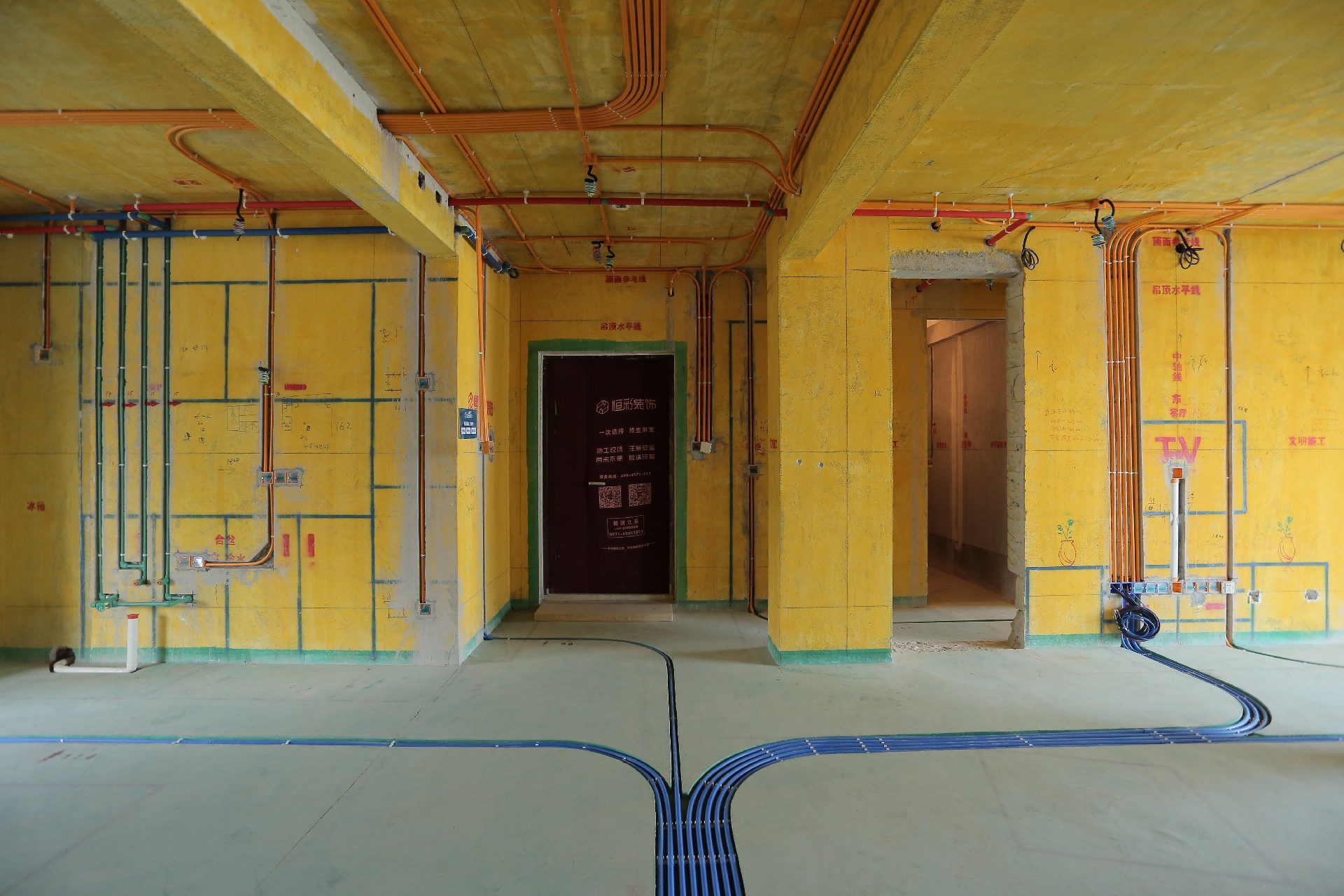

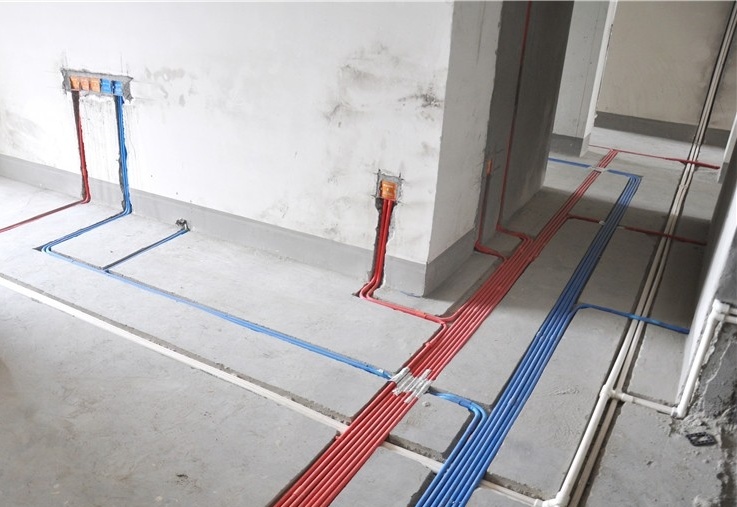

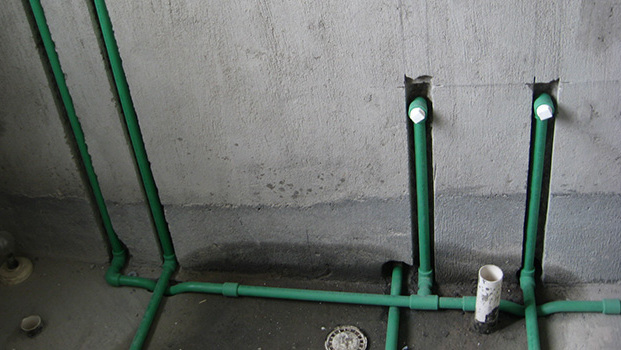

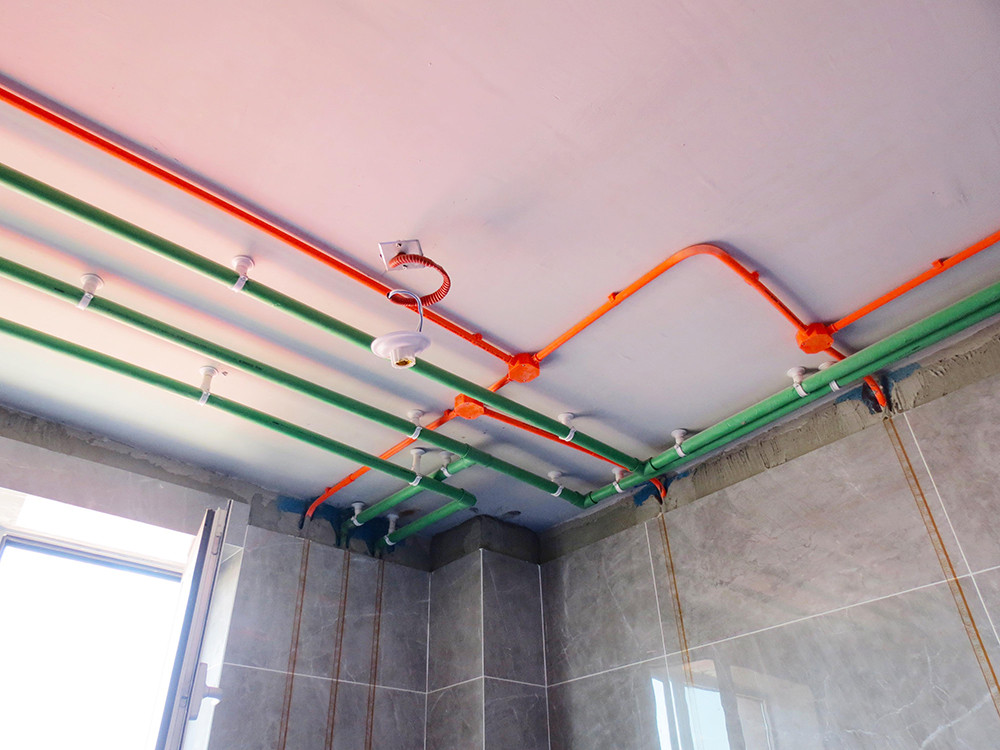

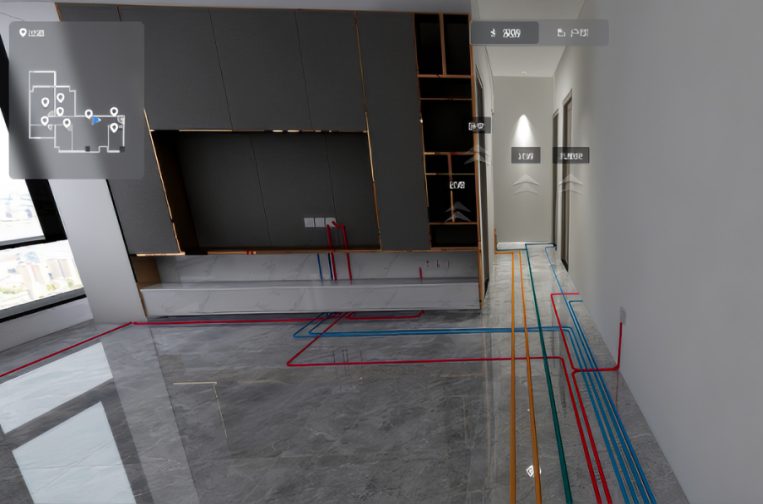

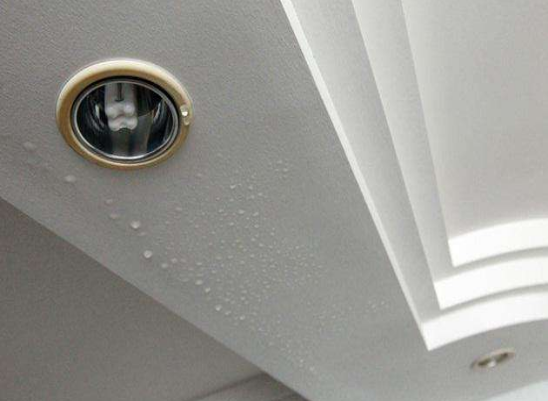

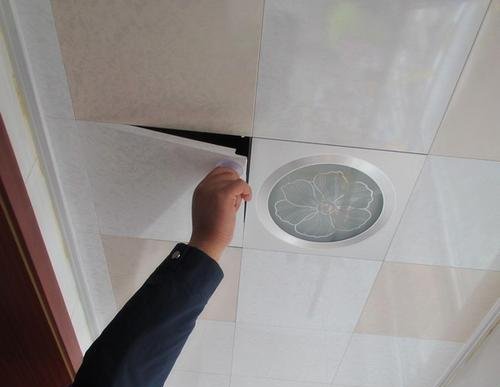

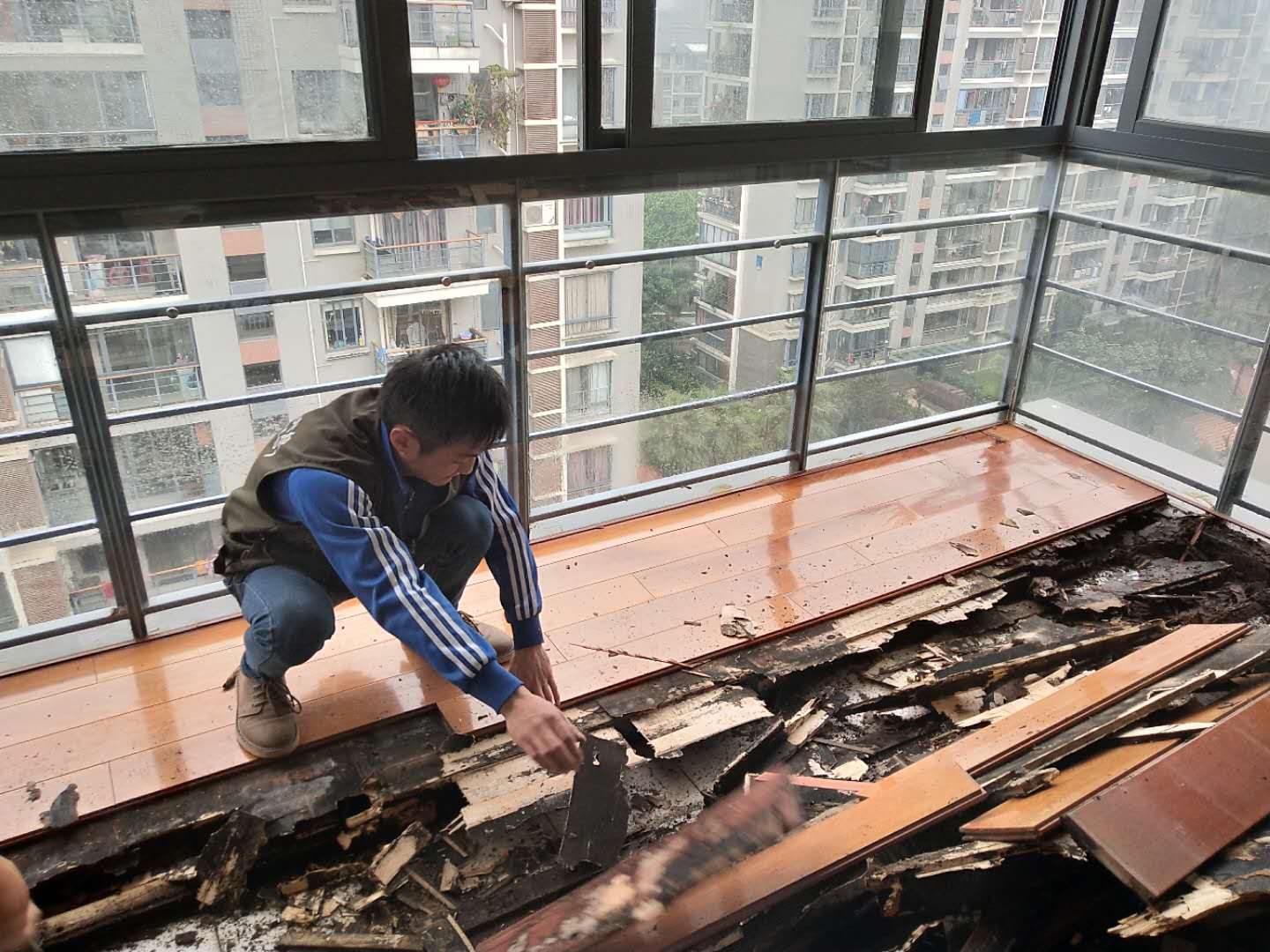

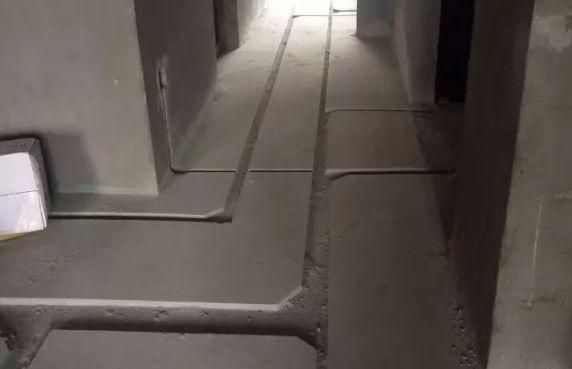

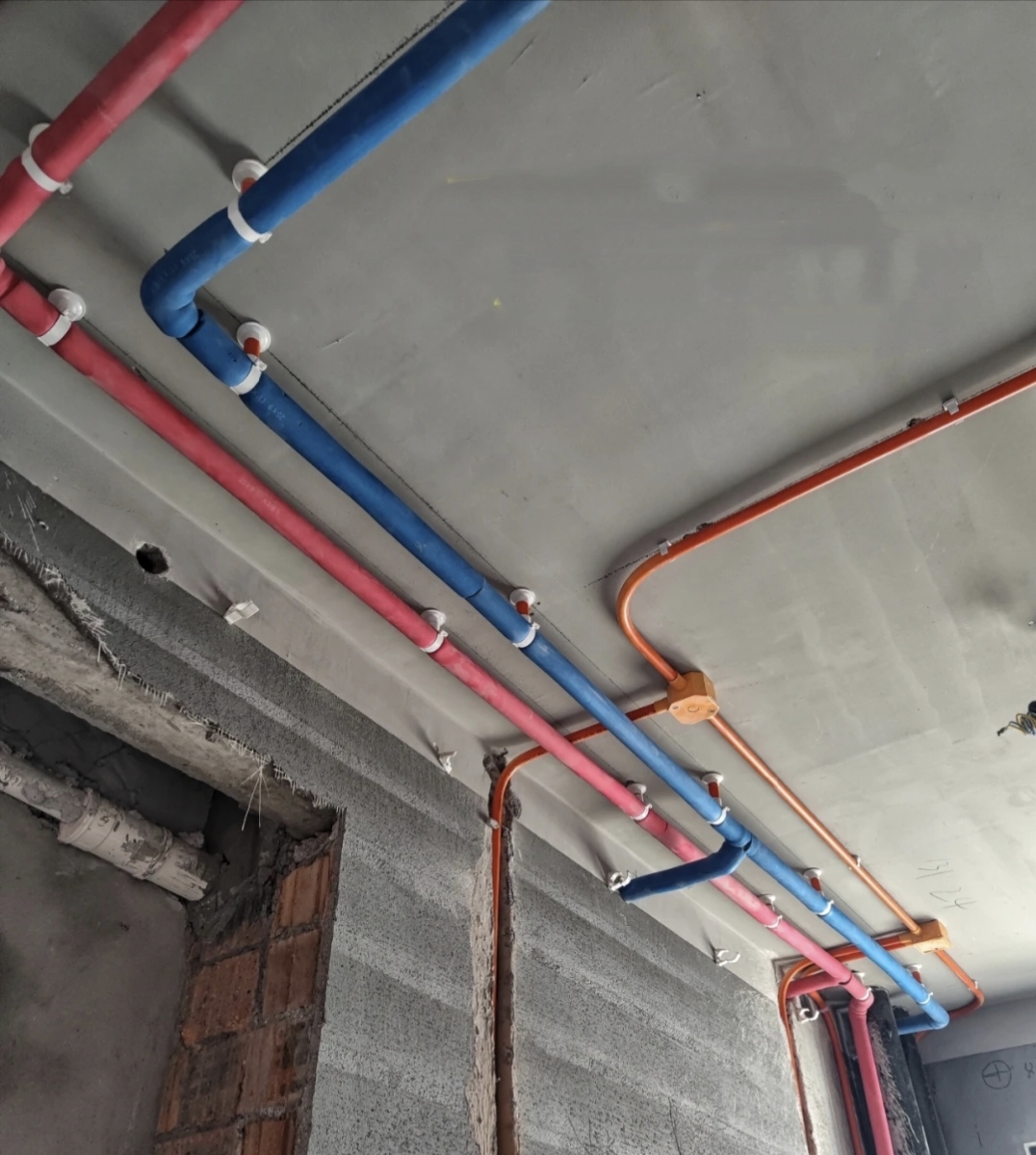

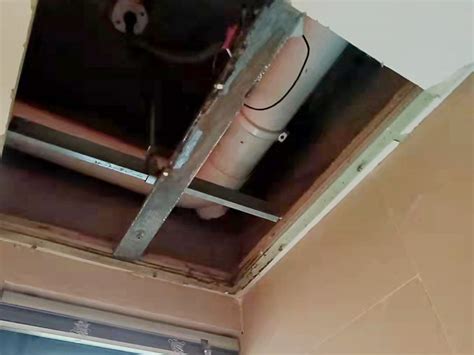

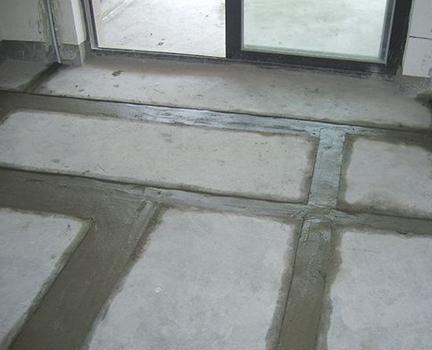

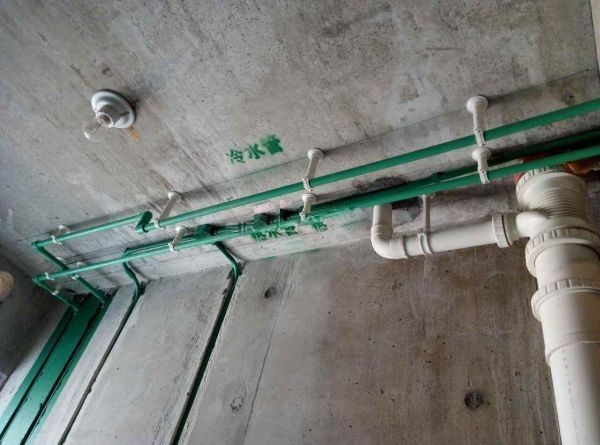

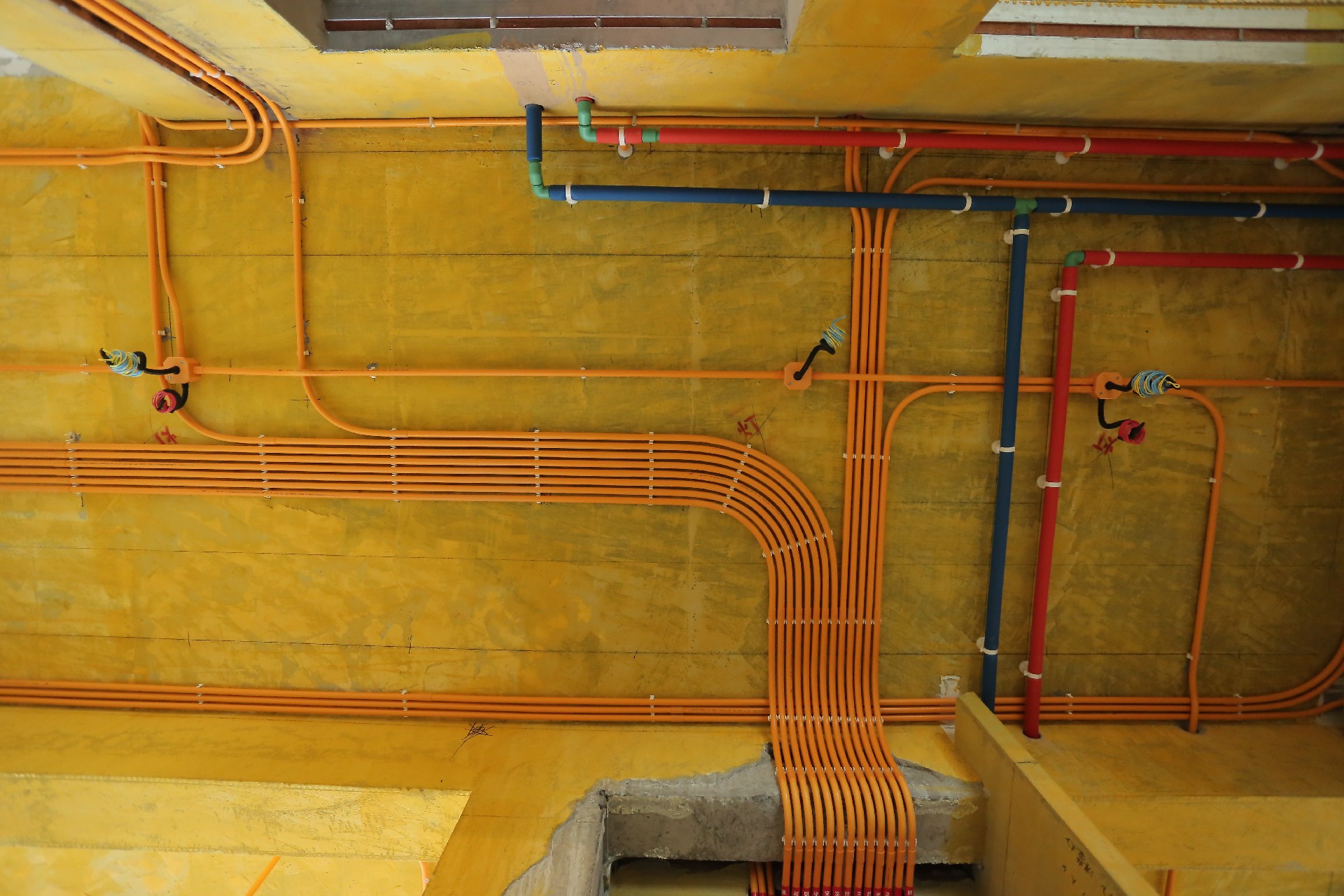

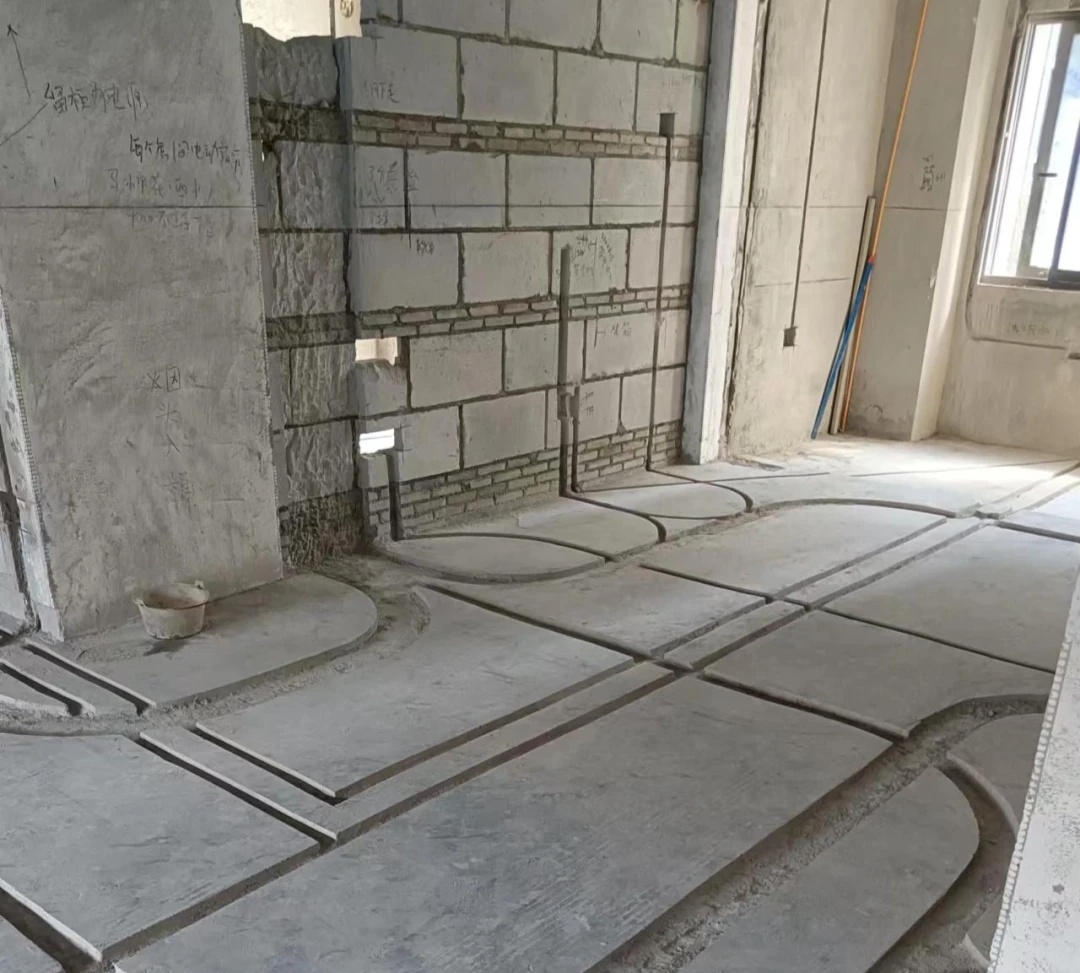

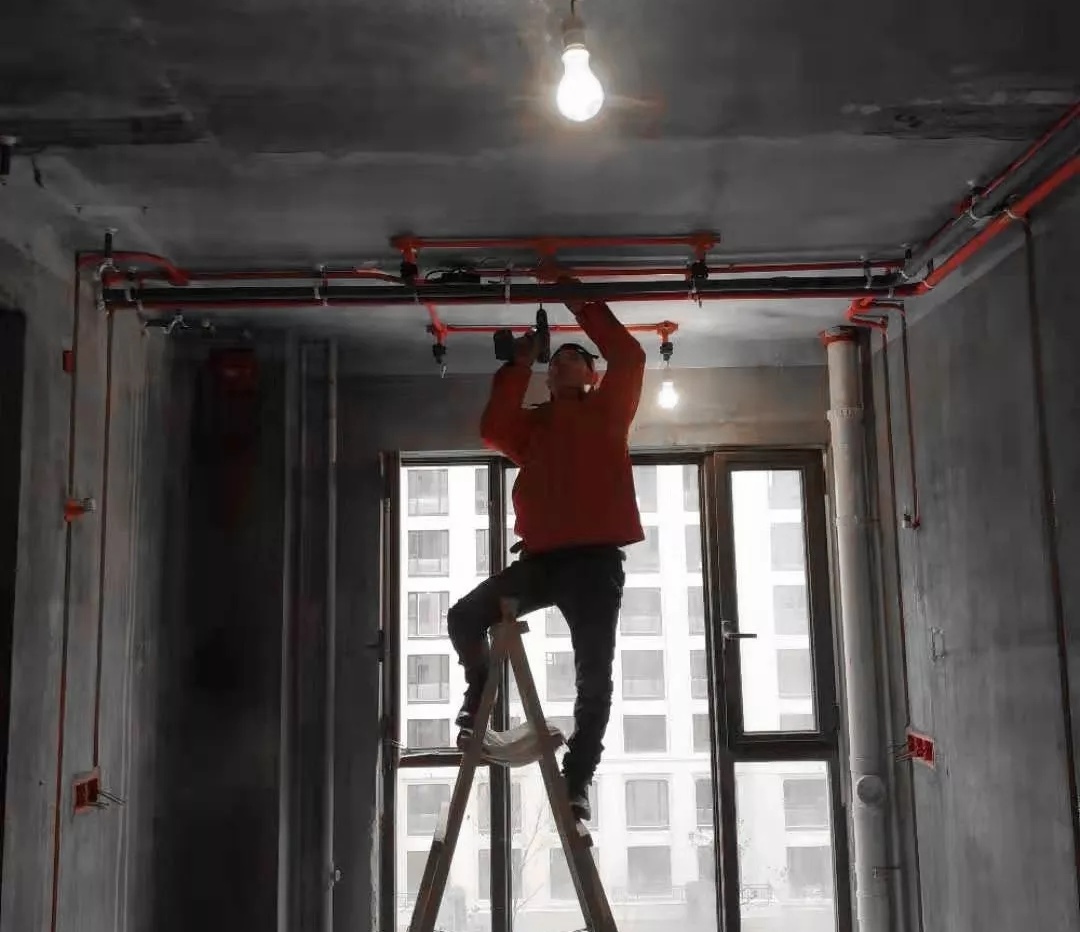

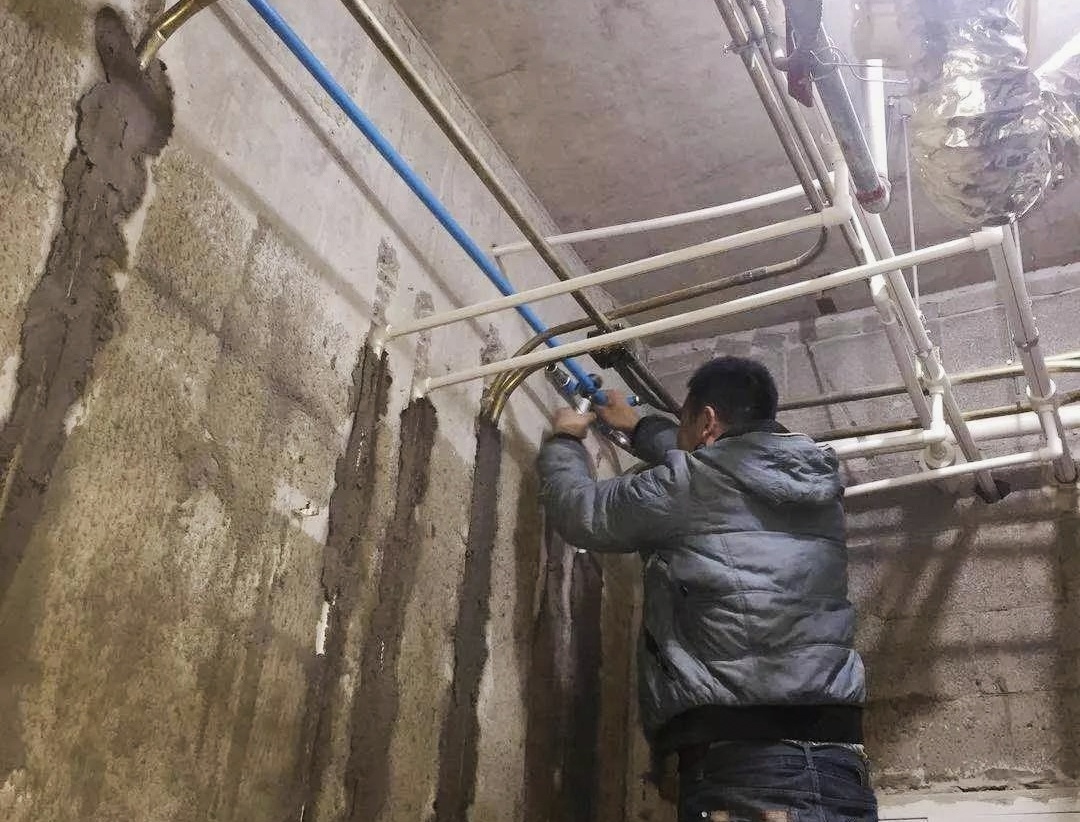

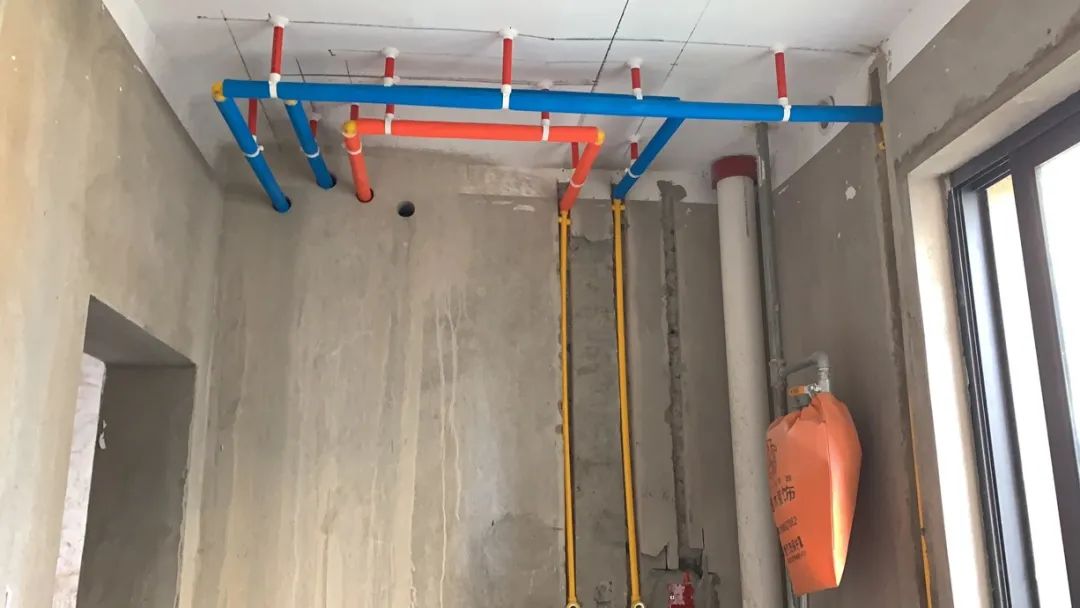

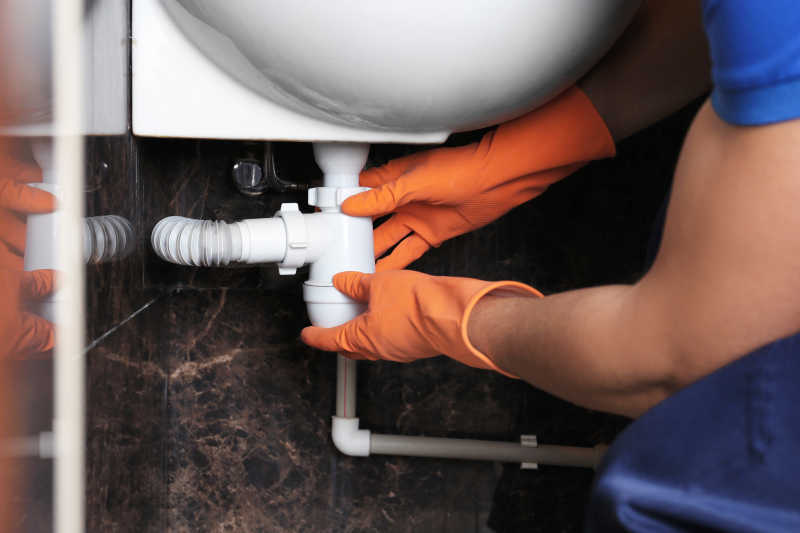

01. 水电工程布局分析 source:google.cn 在工程施工前,都要对水电工程做具体的设计规划,那么,如何选择适合的方式呢?这就需要我们先做一个简单的布局及工序分析。 1、水路管线布局 在实际项目中,水路管线几乎都是隐蔽安装的,那么,主要的管线布局方式,我们常说的有水路走顶和水路走地两种。 a、水路走顶 水路走顶,是指将水路管线布置在空间顶部,即棚下布管,再将管线隐藏在吊顶内。 source:google.cn b、水路走地 水路走地,是指将水路管线布置在地面,进行地面开槽走管预埋,再将管线隐藏在地板、地砖等地面饰面做法中。 source:google.cn c、布局分析 在具体项目中,是选择水路走顶还是水路走地呢?下面,我们就从使用安全性、施工难易度、维修便捷性、成本经济性几个方面对这两种布局来分析对比一下。 ① 使用安全性 水路走顶 1)漏水时更容易被发现,由于漏水点垂直滴落,仅会造成天花板局部渗水明显,在事态还未严重前,就能第一时间发现问题。 source:google.cn 2)漏水时对用电安全影响较小,特别是水走顶,电走地的情况,两者分开走比一起走的安全性要高一些,但漏水了也会影响到顶面的灯具线路。 水路走地 1)漏水点隐蔽在地面饰面下,难以发现。等出现墙壁发霉开裂、地面变形起拱、甚至波及邻居的情况时,问题已经比较严重了。 source:google.cn 2)漏水时安全性稍差一点,如果同时电路也走地,而且电路施工没做好的话,比如套管连接处没用胶粘好,有可能引起电路障碍。 ② 施工难易度 水路走顶 地面不需要开凿,房体结构破坏较少,但高空作业对安装工人技术要求比较高,费工费时,同时由于固定方式的原因,水压不稳时会出现明显的噪音。同时水管长期与空气接触,会缩短水管寿命。 source:google.cn 水路走地 多数情况地面需要开槽,房体结构破坏较多,但施工工艺相对比较简单,一般的安装工人都可以完成,省工省时,同时由于水管埋藏在地面,十分牢固,又与空气隔绝,可以保证水管的寿命。 source:google.cn ③ 维修便捷性 水路走顶 排查及维修时,仅需打开漏水处的石膏板吊顶,便能迅速找到漏水点,然后快速进行维修,所耗费的时间更少,省时省力。 source:google.cn 水路走地 漏水点排查时,可能会要将墙体及地面的地板、地砖甚至防水都破除,才能艰难地找到漏水点,同时在维修完成后墙面和地面都需要重做,费时又费力。 source:google.cn ④ 成本经济性 水路走顶 1)由于施工难度相对较高,费时费力,同时管线路由需要耗费更多的管材,材料和人工费用会比走地上多出三分之一,使得施工成本相对较高。 source:google.cn 2)维修后恢复原貌,如更换石膏板、批刮腻子及滚涂乳胶漆等所产生的一系列费用,仅约水路走地的十分之一,甚至更少。 水路走地 1)由于施工便捷性高,省工省时,同时走地的管线路由更节省装修材料,使得施工成本相对较低。 source:google.cn 2)若有漏水情况发生,拆除、维修后需将地面及墙面等恢复,维护费用相对较高。并且,当渗漏严重影响楼下邻居时,还要承担较多的经济赔偿。 综上所述,水路铺设走顶还是走地并没有绝对地优势,各有利弊,需要结合房屋实际情况,具体问题具体分析。 2、电路管线布局 电路布线横平竖直是基本的要求,既要按照电路布线图来施工,同时又要遵循布线原则。 a、布线应分色,火线为红色或棕色,零线为蓝色或绿色(也有用黑色),地线通常为黄绿相间的双色。开关、插座面对面板,应该左侧零线,右侧火线。 source:google.cn b、为防止信号干扰,强弱电线路的间距应为500mm,但很多施工达不到这个标准。如果达不到,就要对弱电进行屏蔽处理。 c、同一室内的电源、电话、电视等插座面板应在同一高度,电源线及插座与电视线及插座的水平间距不应小于一个暗盒的距离。 source:google.cn d、一般情况下,电线线路要与煤气管道、水管,同一平面≥100mm,不同平面 ≥50mm,空调挂机插座安装离地面需2米以上。 source:google.cn e、家里不同区域的照明、插座、空调、热水器等电路都要分组布线;当断电检修时,不会影响其他电器的正常使用。 source:google.cn f、暗线敷设必须配管,当布管长度过长或有两个直角弯时,应该在中间加装一个分线盒,避免拆装电线时,管线太长或弯曲过多,导致线无法通过穿线管。 g、所有导线必须有防护措施,硬质绝缘导管外露的导线要用软管保护,特别是厨卫中油烟湿气重,会对电线外皮造成腐蚀,顶板与明敷管有一定距离,塑料软管能起到保护导线的作用。 source:google.cn h、安装电线时,需要给电线配置保护管,不仅可以起到保护作用,还能够在漏电发生时,隔绝电流,避免出现家庭用电安全事故。 source:google.cn 3、水电布线与砌墙顺序 水电布置与砌墙顺序,看起来或许只是装修过程中一个小小的流程问题,但实际上工序的顺序不同,施工过程中的差异性还是很大的,而这点也往往会被很多人忽视。 下面,就一起来分析一下先水电再砌墙与先砌墙再水电的利弊吧! a、先水电再砌墙 优点:敲墙后马上就可进行水电作业,工期紧凑,泥工一次进场即可。 缺点:林立的管线会妨碍泥工砌墙,并影响墙体牢固度,底盒也只能由泥工边施工边定位。由于先水电后砌墙,缩短了墙体晾干期,有时会影响后期的油漆施工。 source:google.cn b、先砌墙再水电 优点:泥工砌墙相当方便,墙体晾干后放样比较准确,线盒定位都可以由电工一次统一到位。 source:google.cn 缺点:泥工需要两次进场施工,会增加工时。材料也需要进场两次比较麻烦。 同样的,工序顺序的选择也是根据项目实际情况来做出判断,参考利弊来权衡分析决定。

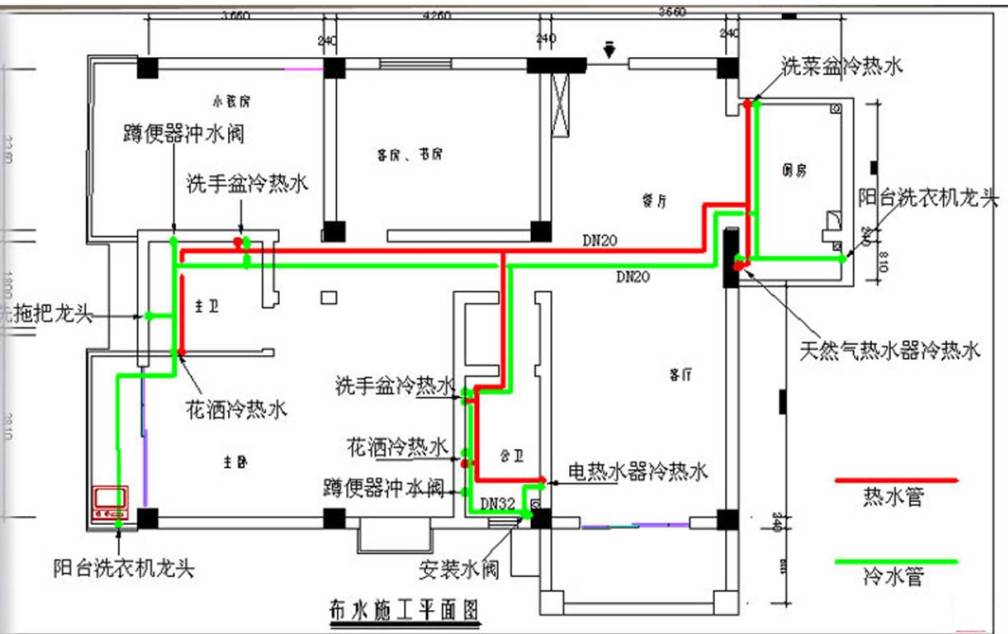

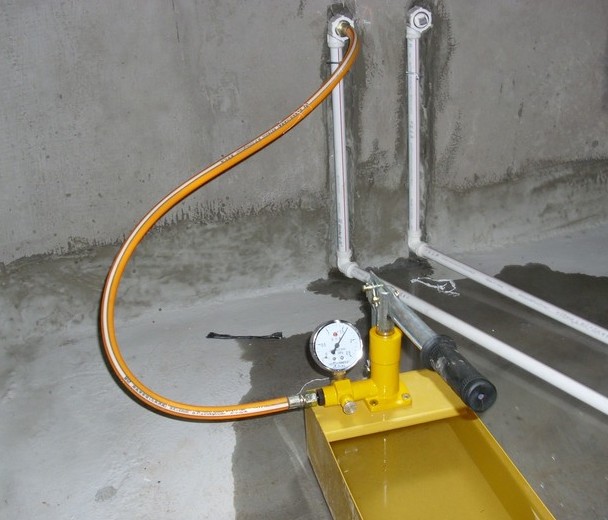

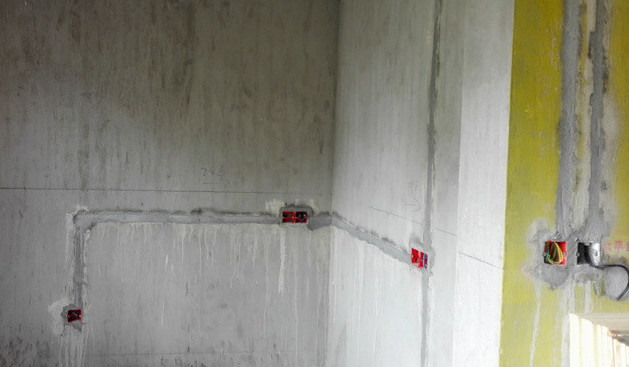

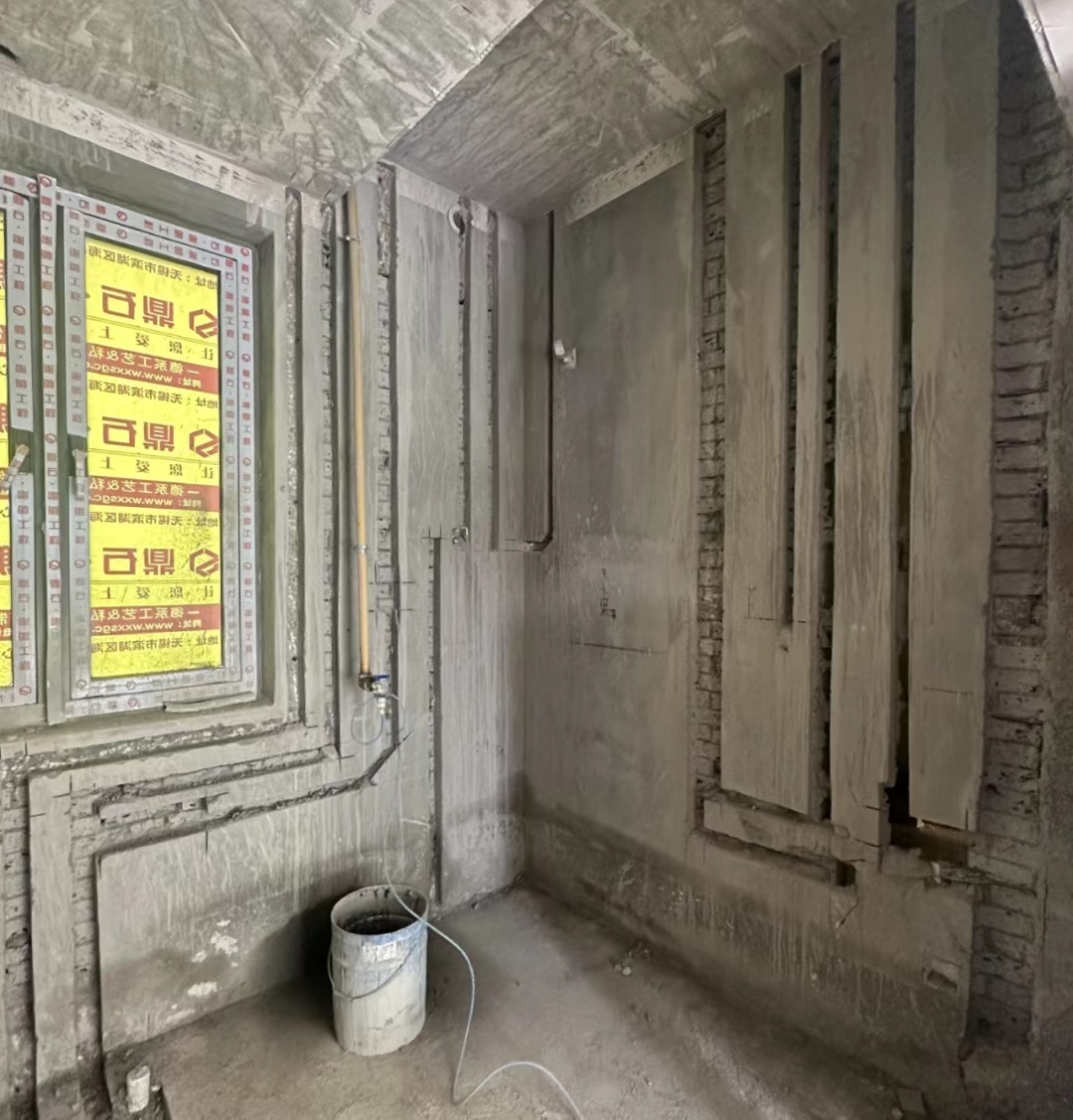

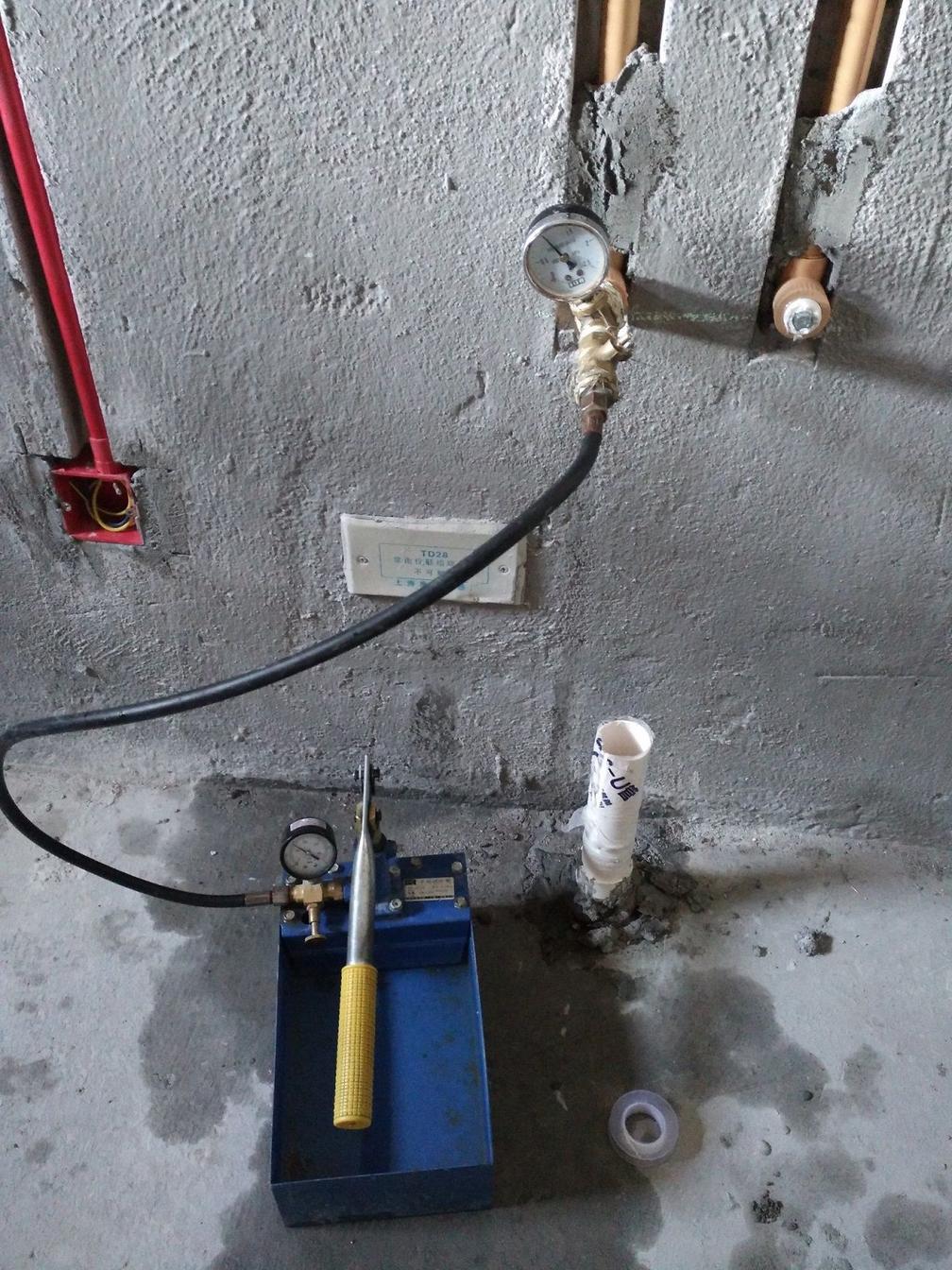

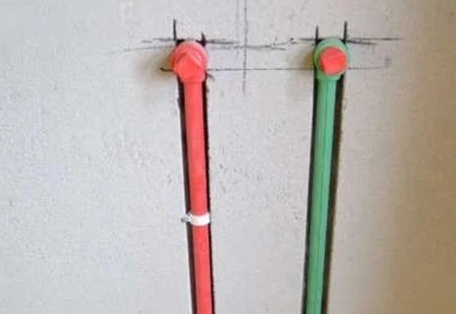

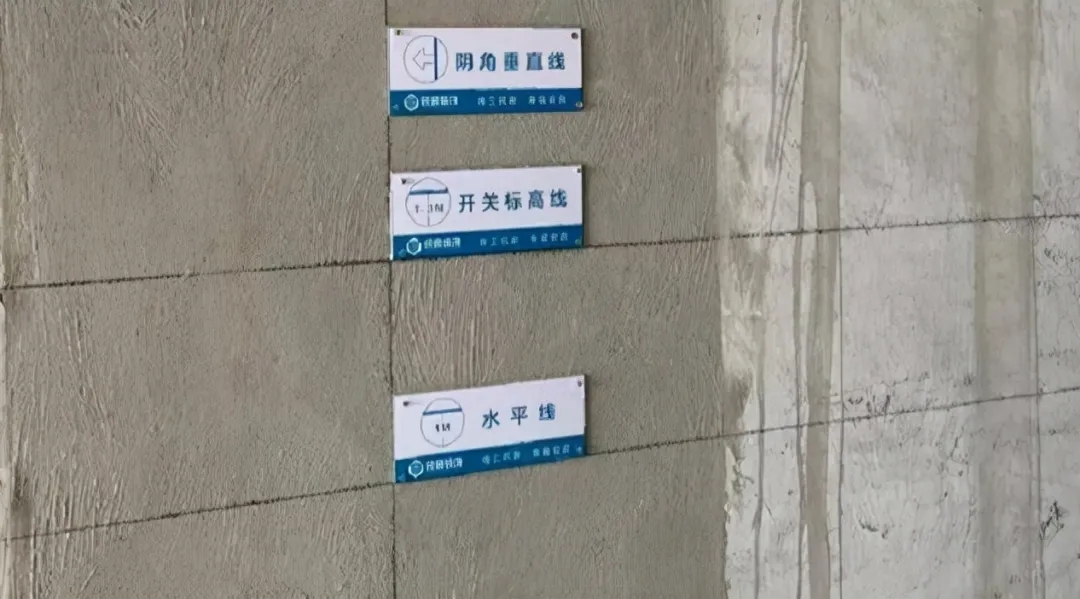

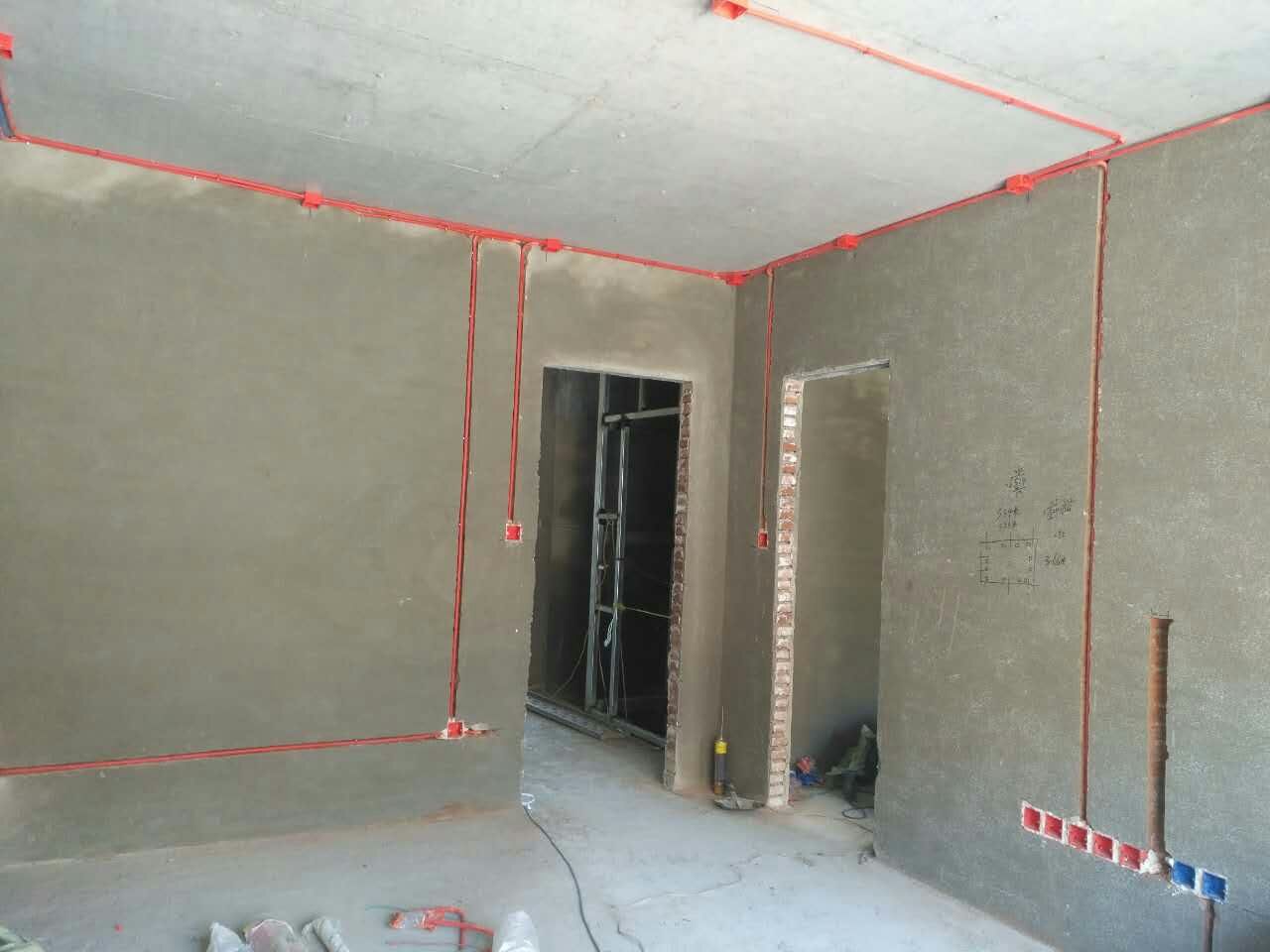

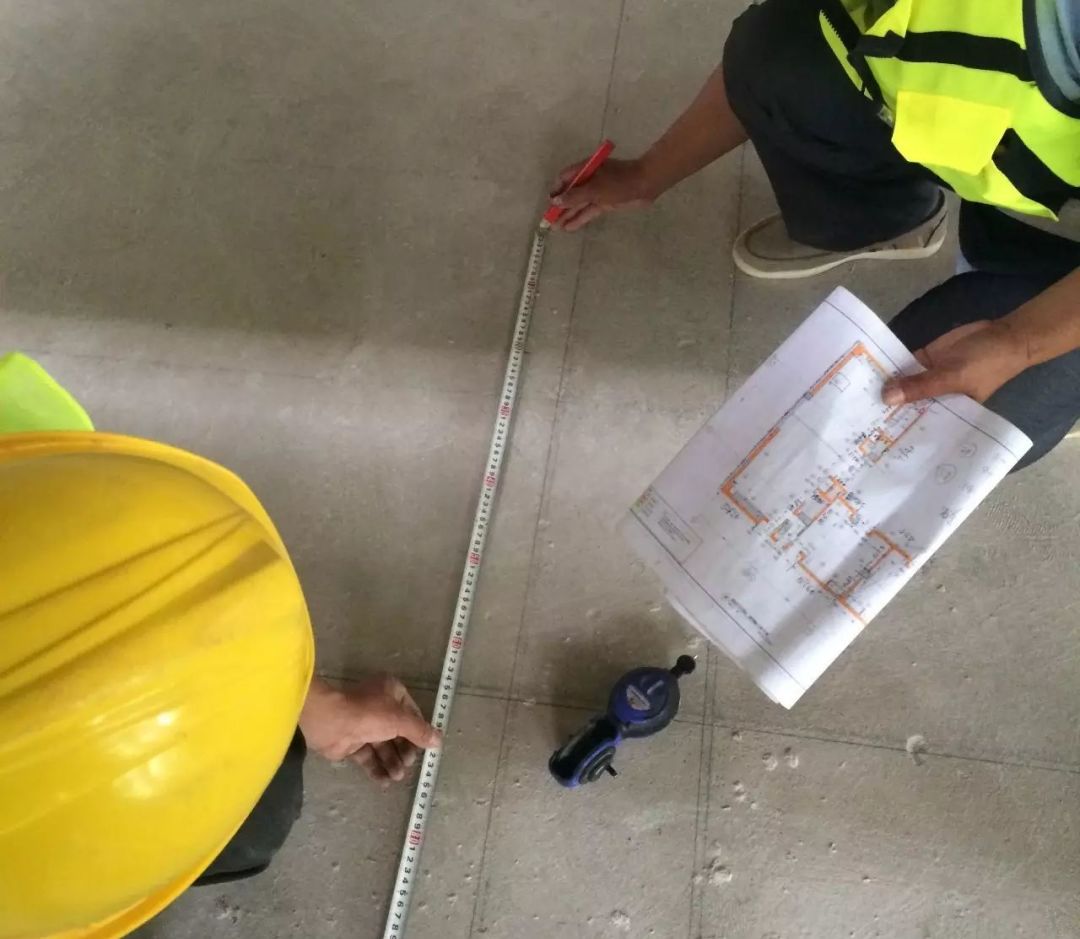

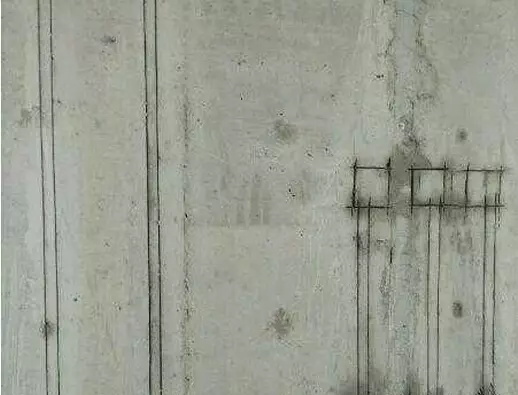

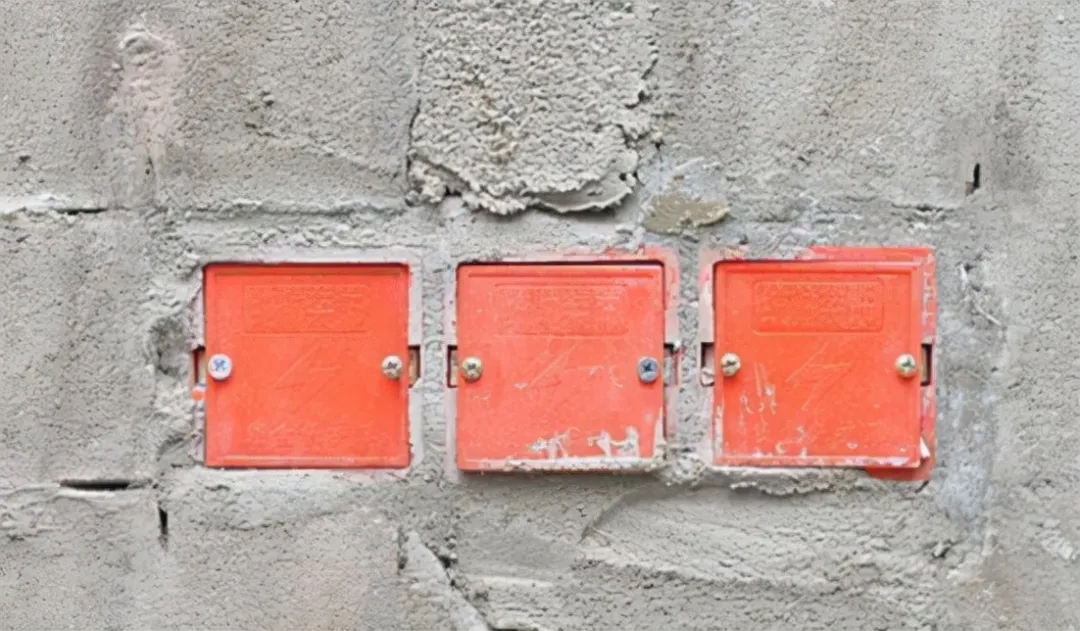

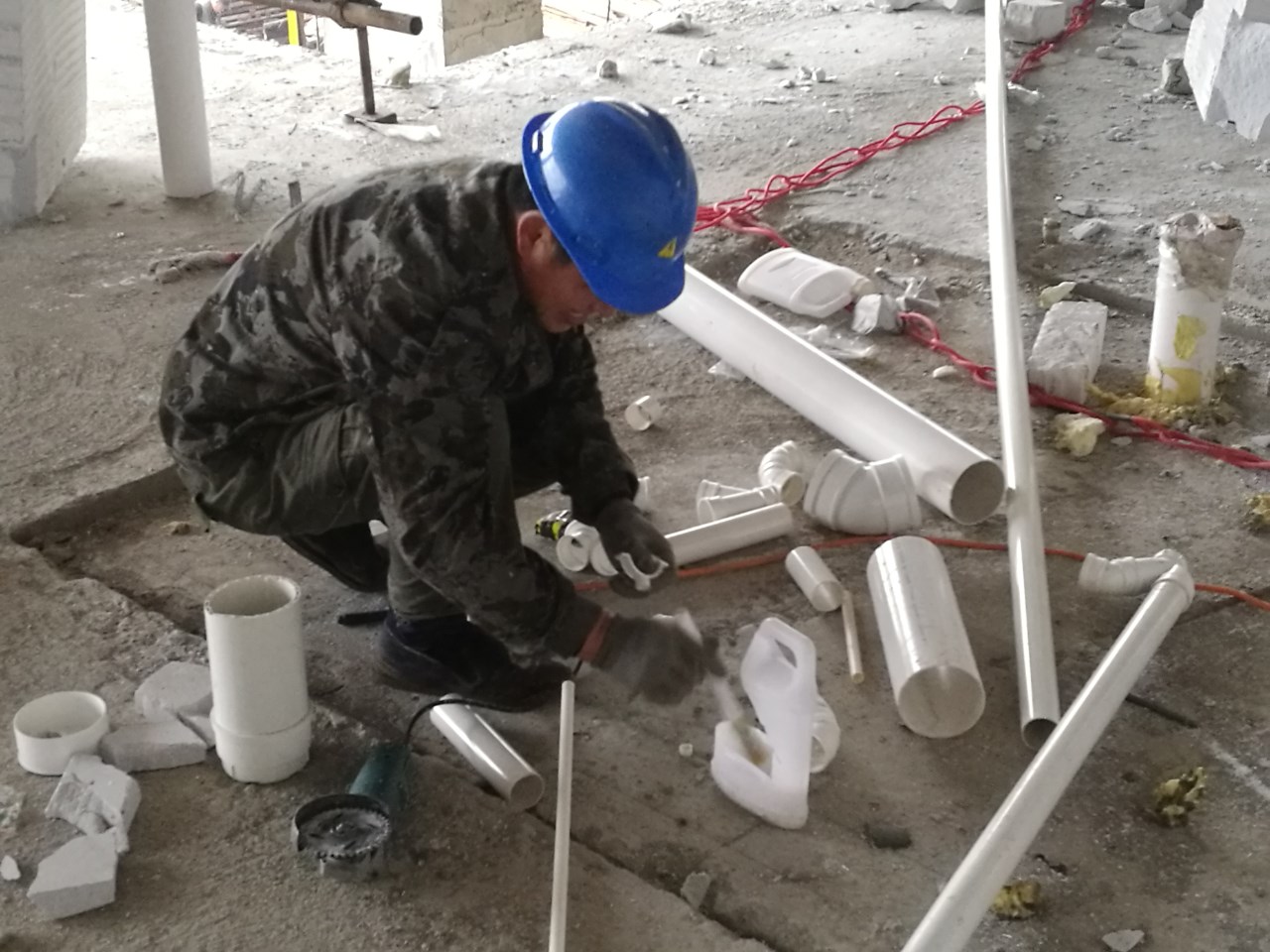

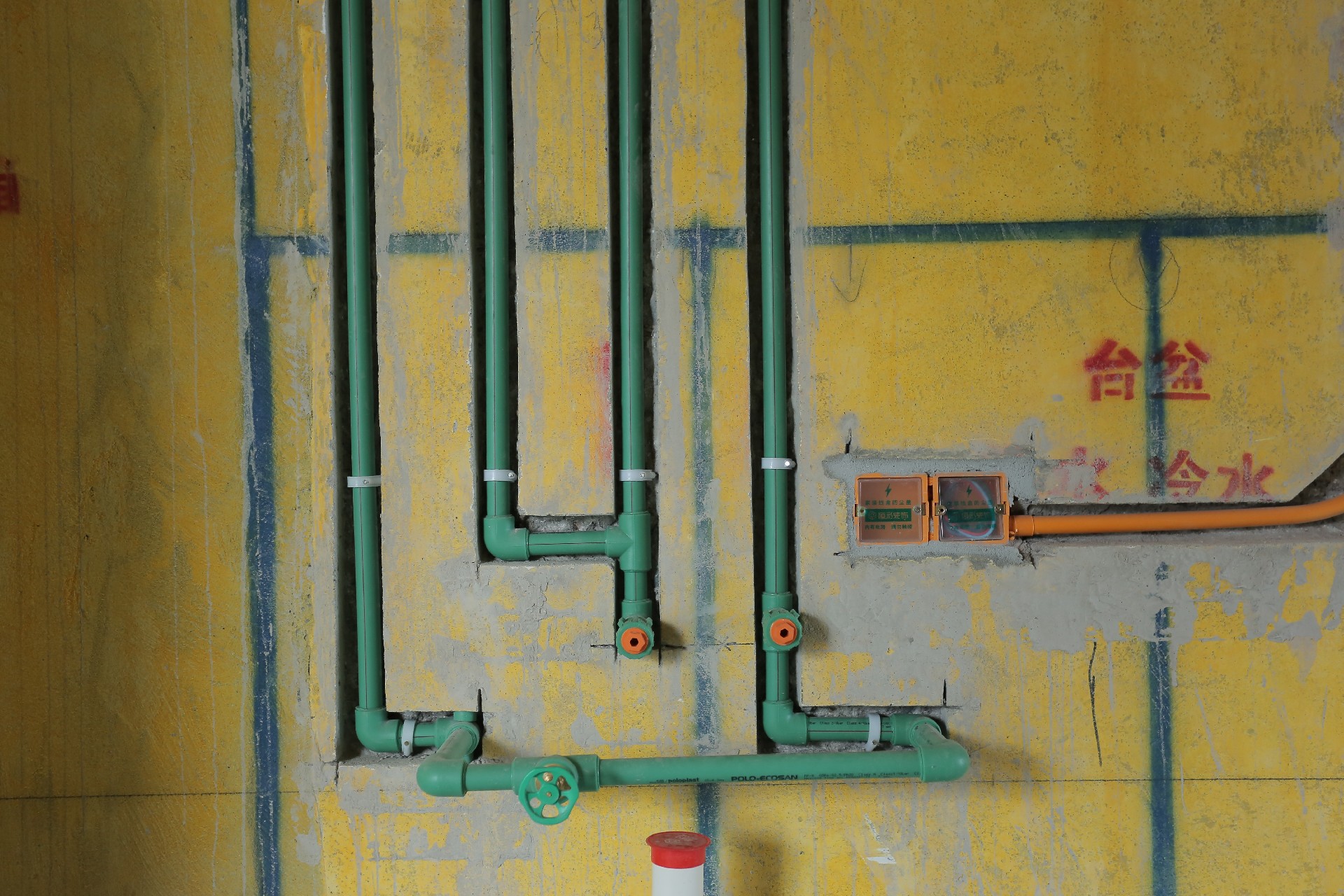

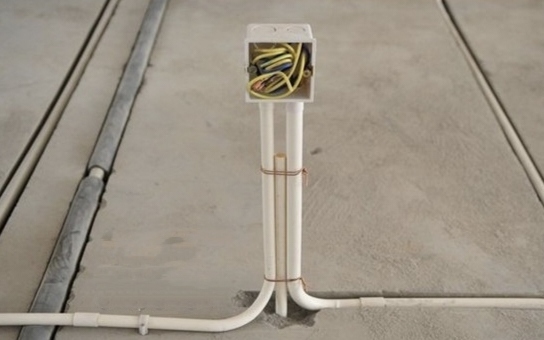

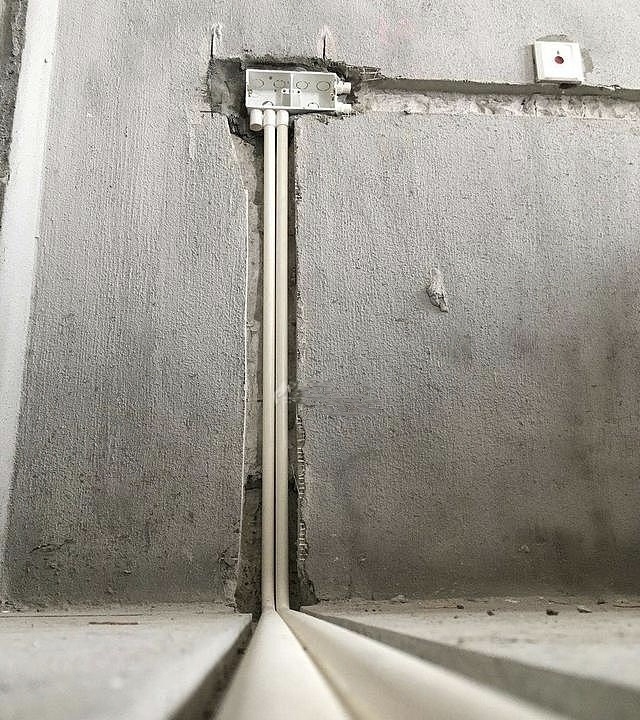

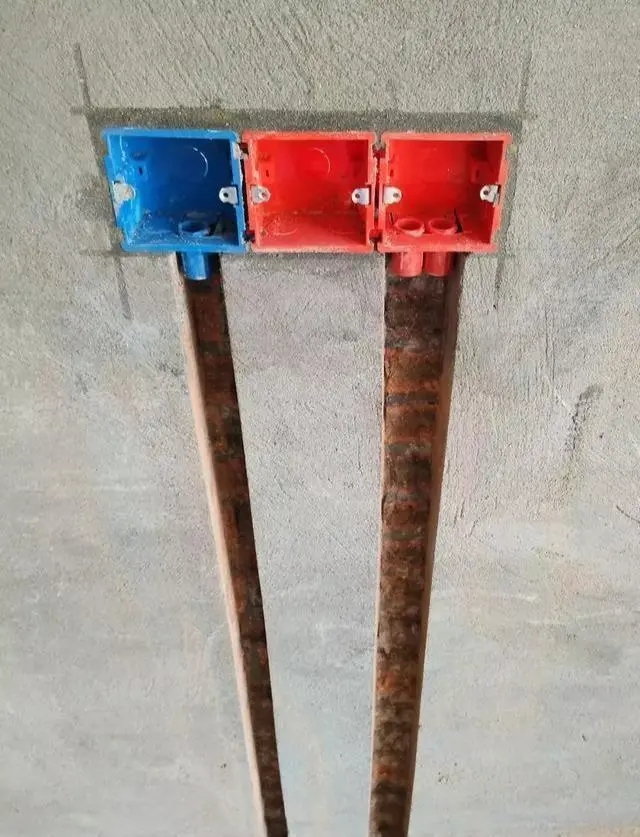

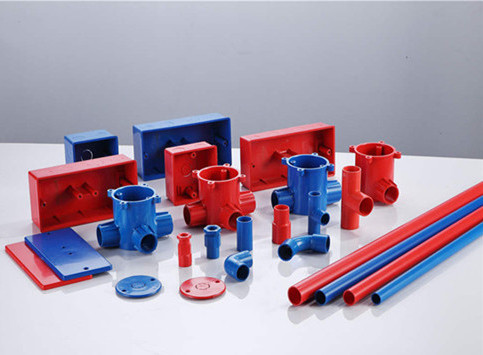

02. 水电工程施工工艺 source:google.cn 确定好了水电工程布局及相关的施工顺序以后,就可以进行水电工程的施工了,下面就一起简单了解一下水电工程大体的施工工艺吧! 1、给排水工程施工工艺 source:google.cn 室内装修中,家居空间的水路管线相对比较简单,下面就以淋浴间冷热水管线的安装为例,聊聊相关的施工工艺,具体流程为: 施工准备→测量定位→基层开槽→排管布管→管线检测→封闭管槽→二次防水。 a、施工准备 施工前必须要做好管线的规划,确定管线的走向、路由、高度等,并绘制好设计图纸。 source:google.cn b、测量定位 测量定位,用墨盒线弹出管槽宽度线,保证水路走向必须是横平竖直。 source:google.cn c、基层开槽 沿画好的管槽线用专业切割工具进行开槽,要保证管槽横平竖直且四周平滑,管槽深度与宽度按照水管大小而定,冷热水管线不能同槽。 source:google.cn d、排管布管 依据图纸进行管线铺设,冷热水管要分开。冷热水管左右排列时,通常左为热,右为冷;上下排列时,则上为热,下为冷。出水管口高度应水平一致,间隔保持在15cm。水管铺设完成后,进行封槽前要用管卡固定。 source:google.cn e、管线检测 水管安装完成后,必须要做打压测试,检测安装的冷热水管有没有渗水、漏水现象,只有打压测试合格了,才能进行最后的封槽。 source:google.cn f、封闭管槽 线管铺设固定后,将所有开槽位置全部修补好,必须保证表面的平整干净。 source:google.cn g、二次防水 安装过程中可能会对局部防水层造成破坏,因此在水路安装完之后需要再进行二次防水。 注意事项 ①冷热水管的颜色是不一样的,材质也是不一样的,不可冷热水管混用进行随意铺设,以防遇到热胀冷缩的情况,导致管线爆裂。 ②冷热水管安装好后,应该把管头堵住,以免杂物进入。 ③打压测试合格标准通常为:打压机的压力一定要达到0.6以上,等待20~30分钟以上,如果压力表的指针位置没有变化,就说明所安装的水管是密封的,可以封槽。 source:google.cn 2、电气工程施工工艺 source:google.cn 室内装修中的电路相对比较复杂,下面就以接线盒(开关、插座等)的安装为例,聊一聊相关的施工工艺,具体流程为: 施工准备→弹线定位→基层开槽→预埋底盒→排管布线→封闭电槽→底盒保护。 a、施工准备 规划好线管走向、电箱、开关、插座位置等内容,并进行图纸优化,做好技术交底。 source:google.cn b、弹线定位 分别弹出水平线和走管线,水平线是为了让所有的开关和插座都安装在同一水平线上,走管线是为了让线路走向横平竖直。 source:google.cn c、基层开槽 沿着弹好的定位线,用专业切割工具进行开槽,要保证线槽的横平竖直和平滑,开槽的深度不低于25mm。 source:google.cn d、预埋底盒 开槽完之后将底盒预埋进去,底盒之间的水平偏差不高于5mm。埋好后对四周的缝隙进行修复,固定底盒,并将底盒内部清理干净。 source:google.cn e、排管布线 现将线管布置好之后再穿线,线管需要横平竖直排列。电线排布时强电和弱电之间需要间隔15cm以上,避免磁场干扰。固定卡扣将电管固定住。 source:google.cn f、封闭电槽 为了方便日后维修,及进行其他改造或安装时不损坏电线,在封闭电槽前进行拍照留底。再将所有开槽位置全部修补好,保证表面的平整干净。 source:google.cn g、底盒保护 在施工中难免粉尘较多,通过保护盖板进行底盒保护,可以隔绝灰尘,同时对于因意外碰触而可能造成的触电隐患进行有效防护。 source:google.cn

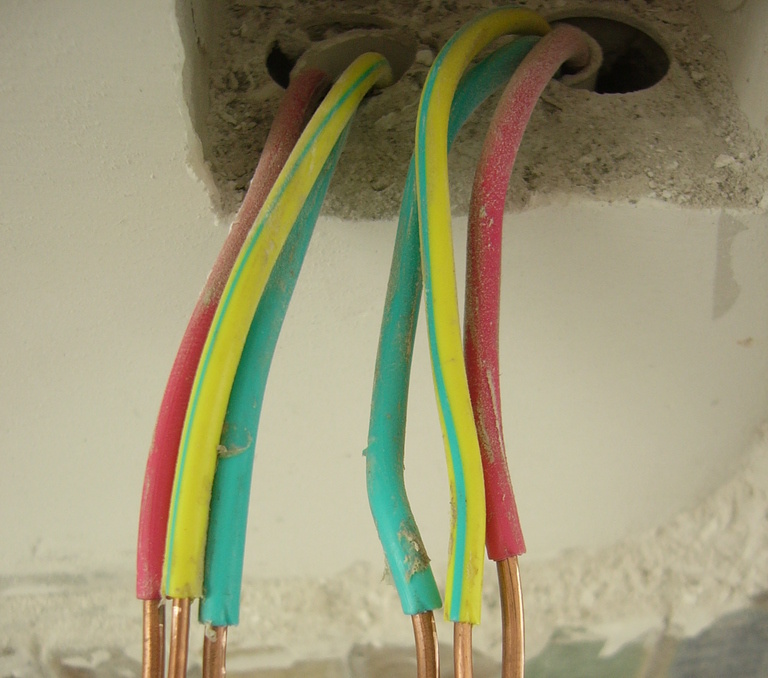

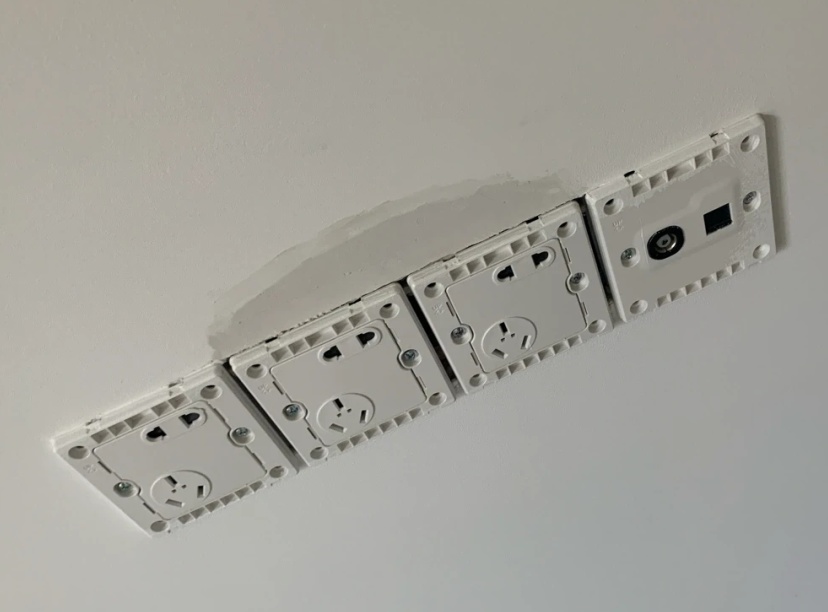

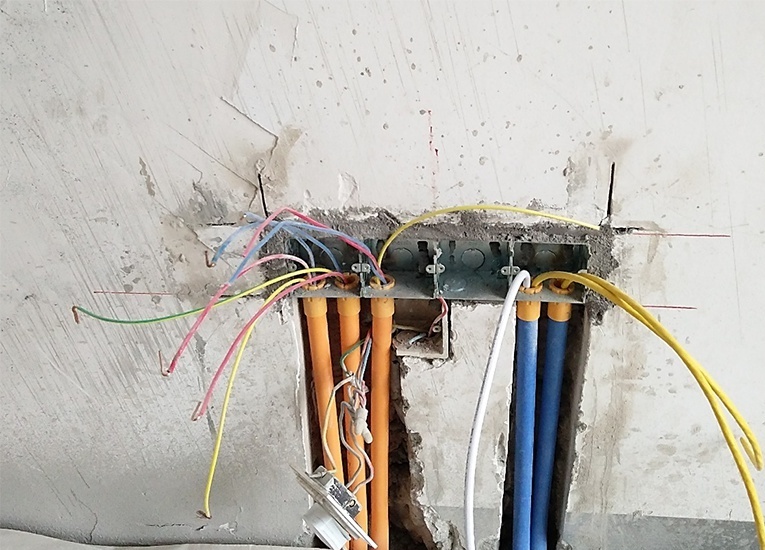

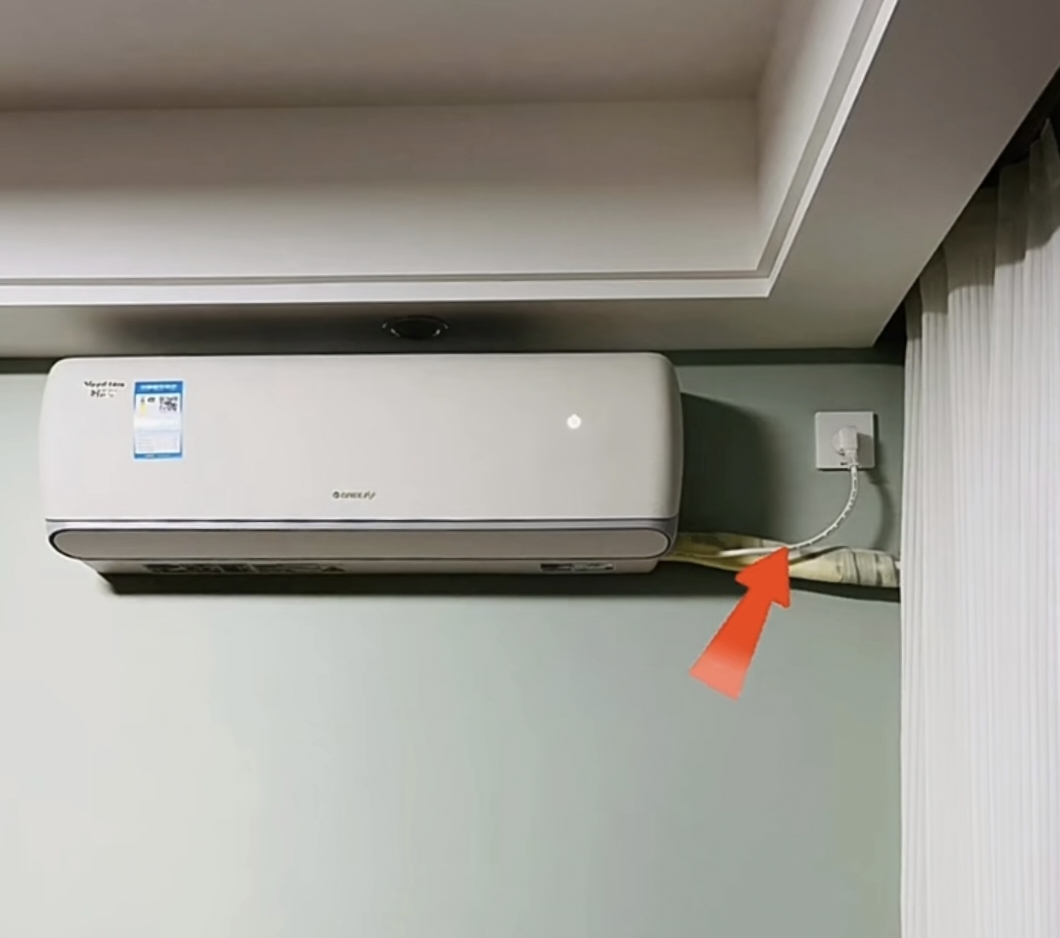

注意事项 ①在前期开槽和刮腻子时,注意插座暗盒不应高于墙面,若暗盒高于墙面,那么在安装插座时就无法与墙面齐平,这样就会影响美观。 source:google.cn ②在穿管穿线时,要注意不要让插座暗盒的预留孔损坏电线,也不要损坏暗盒结构,以免暗盒变形影响面板安装。 (本文的图片均来源于网络,版权归原作者所有) △ 加入设计得到交流群,连接行业资源 △

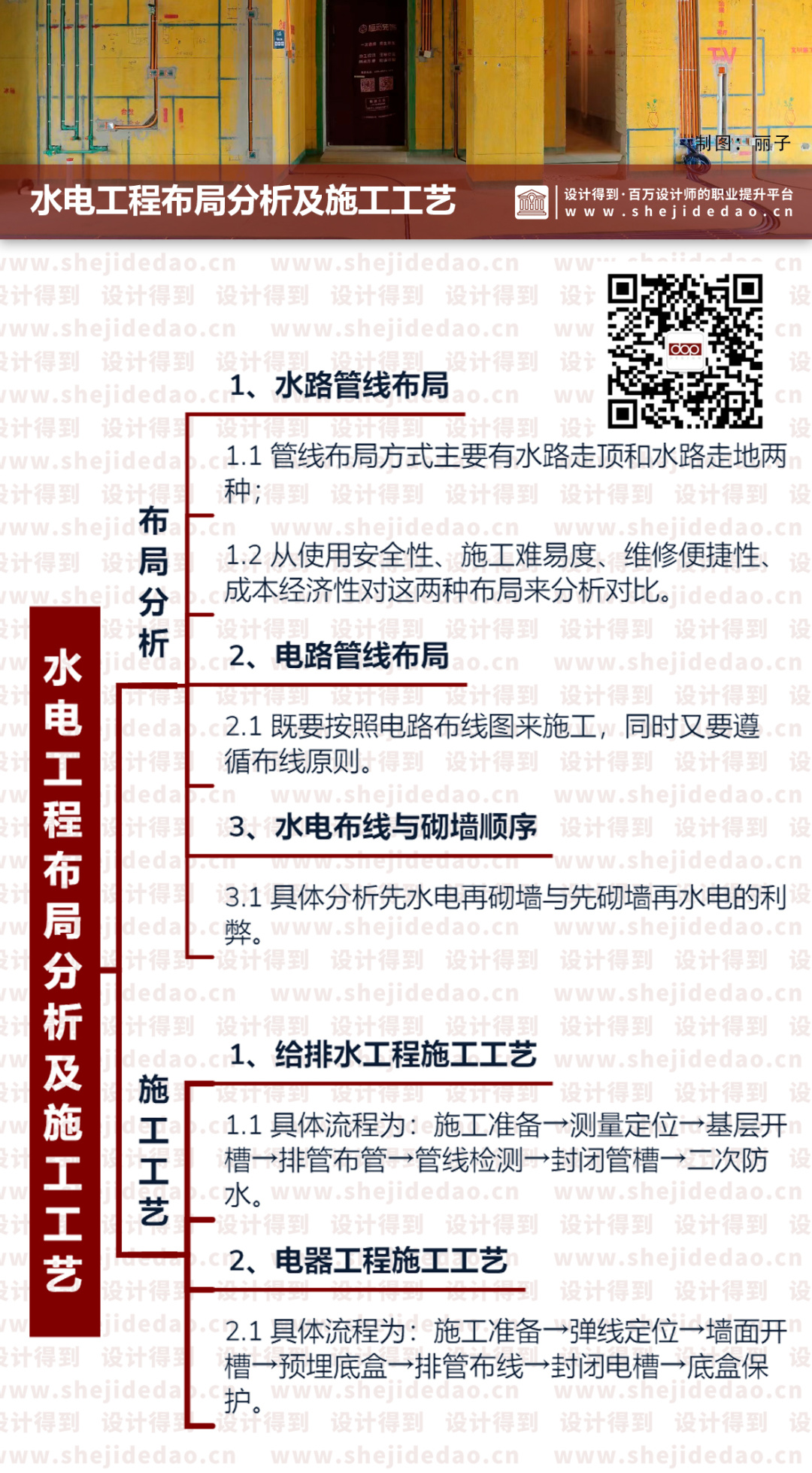

小结. 好了,本期的dop干货就到这儿,各位小伙伴们你们施工时是先走顶还是先走地呢?是先砌墙还是先水电呢?你们认为那种方法比较好?欢迎在评论区留下你的答案哦~ 老规矩,最后一张图总结结束今天的的干货分享: △点击保存,欢迎转发分享 △文中部分图片源于网络,如有侵权,请联系小编~
