墙面设计,在室内空间中占据很大面积,也影响着空间的整体基调。众多墙面设计中,发光墙面绝对可以称得上是打造空间亮点,提高空间格调与时尚感的绝绝子!
那么,今天我们就从以下几方面来聊一聊发光墙面:
1、什么是发光墙面?有哪些特点?
2、发光墙面设计前的注意事项
3、发光墙面的主流饰面做法

什么是发光墙面?有哪些特点?
△source:google.cn
1、发光墙面的定义

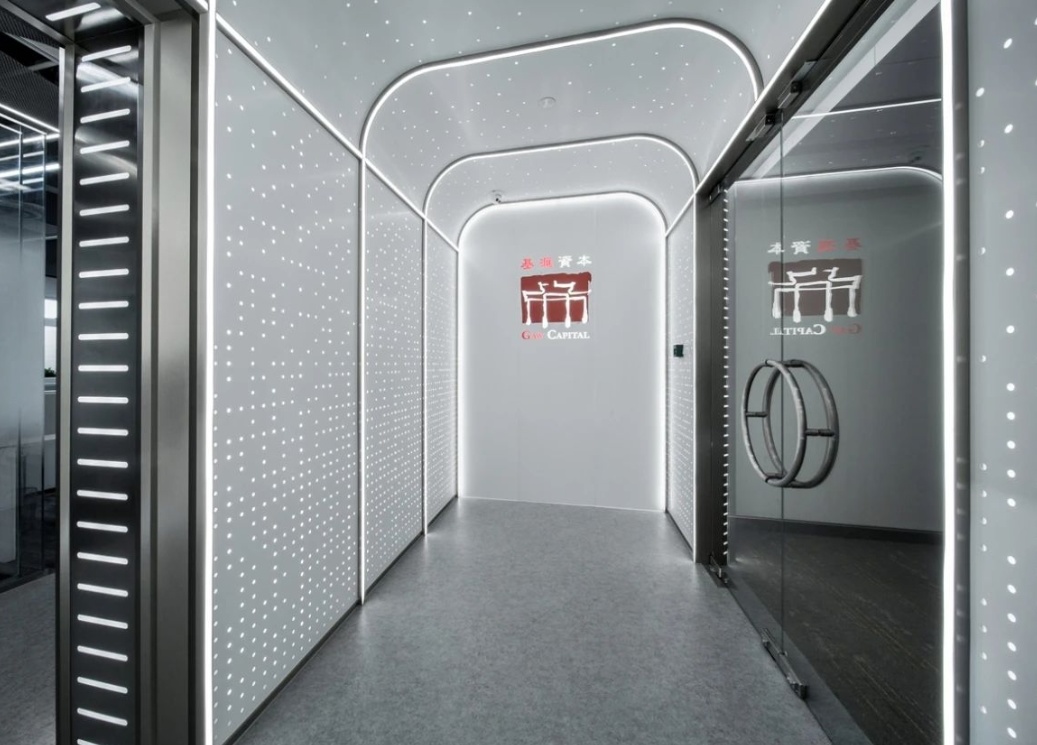

发光墙面,又称灯光造型墙面。我们所讨论的类型是在不透光可开孔洞的饰面材料上,通过在孔洞上镶嵌光源,或内衬光源,再在孔洞位置填充、镶嵌或背衬透光性材料,从而实现虚实明暗结合的光影效果的造型墙面。

△source:google.cn
2、发光墙面的特点
△source:rushi.net
a、装饰性强

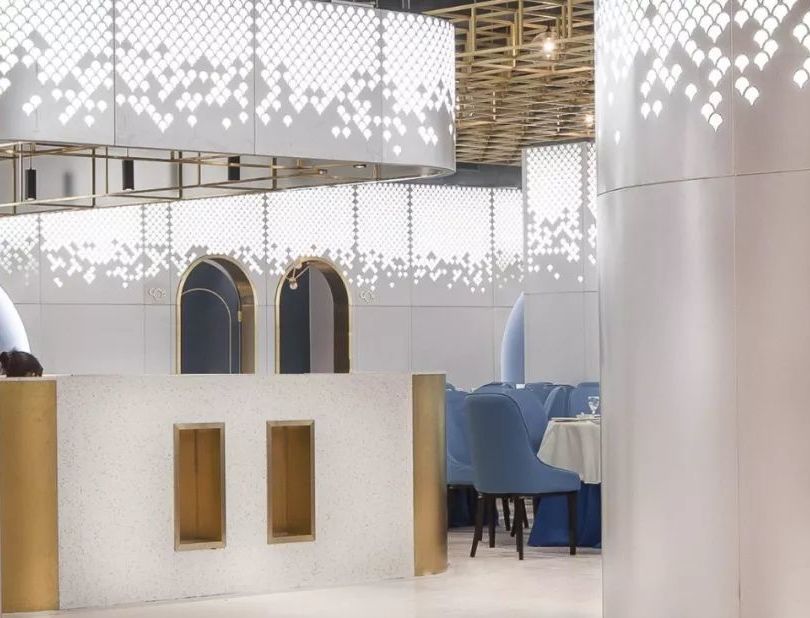

发光墙面的光点的疏密、大小以及孔洞的形状等种类多样,赋予墙面别样的动感、质感以及美感,极具个性化魅力。
△source:google.cn
b、安全性高
发光墙的光源通常选用LED灯,其产品轻巧,耗电量低,且使用低压的直流电源,不论是裸露使用,还是内衬使用都相对更安全。
△source:google.cn
c、适用性广

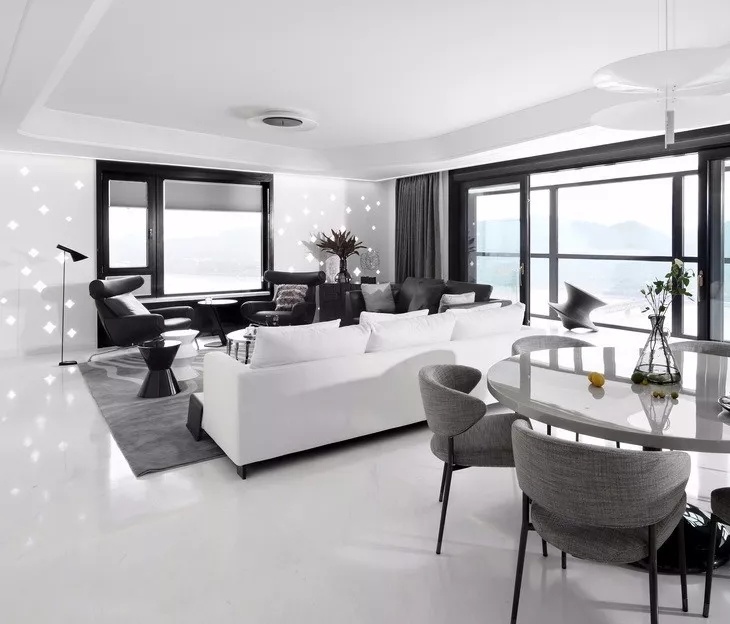

发光墙面作为室内装饰性墙面造型,可用于办公楼、展览馆、艺术馆、图书馆、美术馆、酒店、商场、教学楼、会所等公共建筑室内墙面,也可以作为客厅或卧室的背景墙应用于家居空间,适用性广。
△source:google.cn
d、不易维护
由于应用材质相对较多,造型复杂,所以在检修维修,清洁养护方面有诸多的不便利性,使得发光墙面不太易于维护,通常是在局部隐藏设置检修口来后期维护。

△source:google.cn

发光墙面设计前的注意事项

△source:google.cn
在进行发光墙面的设计之前,首先要进行一些细节方面的考虑,如后期如何检修?材料可否穿孔?材料是否具有防火性能?是否预留足够尺寸等……这样才能减少落地施工时可能出现的各种问题。
1、后期检修
如何做后期检修,是所有项目在深化设计时都需要考虑的一个问题,而该设计的施工节点和构造做法的不同,决定了检修方式的不同。
a、饰面材料背衬玻璃做法
如果采用透光材料背衬玻璃的做法,检修方式可以是在吊顶上打开盖板,通过吊顶进行检修。

△做法示例
b、扣板做法
如果采用扣板的做法,那么就可以通过工具把扣板卸下进行检修。

△做法示例
2、材料选用
我们文中讲到的发光墙不是像透光水泥那样可以直接透光,可能会选用石材、木板等作为饰面材料,因为不透光想要做到发光效果就需要通过开孔来实现,这个时候就要考虑使用的材料能否开孔。
a、如果想选用真石来作为饰面材料,建议改用人造石替代:因为天然石材不好开口,耗时费工、代价较大。
△source:google.cn
△人造石材替代真石效果示例
b、如果想选用石膏板来作为饰面材料,建议改用玻镁板或者铝板替代:因为石膏板的硬度、韧性不够,不宜开孔。

△source:google.cn
△铝板替代石膏板效果示例
c、如果采用的材料是类似于银镜面的材料,要求表面是无缝的:需要在制作前与厂家协商,把需要的图案提前留出来,这样光线通过图案就可以显现出来了。

△镜面无缝效果示例
3、防火问题
像发光墙面这种孔状透光的饰面材料,很重要的一点就是要考虑所使用的材料是否能达到防火级别。
现在对材料的防火级别要求都比较高,工装空间中吊顶使用的材料如果是非A级的,那在消防验收的时候就可能会出现问题。

△铝板饰面材料示例
为了达到这种透光效果,如果采用防火板,则建议选用铝板作为孔洞的饰面材料,这样效果和防火都能得到保证。
4、尺寸预留
发光墙面不能只考虑表面效果而忽略施工落地,因为需要藏灯就需要一定的预留空间,所以完成面尺寸一定要根据节点构造做法和灯具的选择上进行空间的预留。
△source:google.cn
△与墙面关系示例
通常情况下,根据选择灯具和发光面的不同,建议完成面不小于100mm为宜,则不会出现灯光效果不均匀的情况。

△尺寸预留原则示意

发光墙面的主流饰面做法

△source:google.cn
在确认好后期检修、材料使用、防火问题、完成面的实现等问题后,便可进行发光墙面的深化设计。
目前发光墙面的主流做法,主要分为四种:使用亚克力材料、直接嵌灯、使用环境发光实现、使用胶凝材料实现。
1、使用亚克力材料
a、内衬亚克力材料
我们看到的80%的孔洞发光墙面,都可以通过内衬亚克力的形式来实现,其构造分为3部分:墙面、隐藏的灯箱、饰面层(亚克力板与胶粘外饰面)。

△构造示例
采用内衬亚克力方式时,为了保证发射光线的均匀,灯箱的深度一定要大于两个灯之间的间距,而孔洞(C)越大,扩散的光源就越大,所需灯箱深度就越大。
图中C的距离如果大于100mm,那A的距离也不能小于100mm,否则就会像软膜天花一样灯箱深度小造成发光面不均匀,即:A>B,C越大则A越大。

△做法示例
△source:google.cn
△效果示例
灯箱的外饰面层的切口套切成一定坡度,是因为如果材料使用的是木饰面或较厚材料,垂直切口对工艺要求较高,切口毛糙影响美观还不好收口。

△切口效果示例
b、外凸亚克力材料
当光点不多的时候,可以采用将亚克力外凸的形式来做,就是将亚克力内嵌到饰面材料中,但这种做法成本较高,而且孔洞的面积小、造型简单只能是圆形或方形的。

△做法示例

△source:google.cn
△效果示例
2、直接嵌灯
在小空间、透光点不多情况下,可以使用直接嵌灯的做法。
它的优点就是能够将完成面压缩到极致,一般情况下,灯箱的深度需要80mm,而若是用直接嵌灯的做法,则可以将深度做到30mm,大大降低了完成面的尺度。

△做法示例

△效果示例
在这里,需要注意的一点是,不同的灯具选型,所呈现的效果也不一样。

△做法示例
△效果示例
3、使用环境发光实现
对于刻意追求完成面孔洞的发光墙面,可以使用环境发光的形式来实现,这种做法需要注意的是饰面材料是高光饰面的反光情况和映射灯珠的情况。

△做法示例

△效果示例
4、使用凝胶材料实现
像图中的透光效果,若是选用鱼肚白的石材,就需要找到人造的鱼肚白石材,在石材上穿孔。
但为了表面平滑、效果一致就需要在孔洞中用胶凝材料填补,这样触摸到的饰面层是整板效果,但最终呈现效果仍是透光的星光石材效果。

△做法示例
△效果示例
不过,这种做法只适合孔洞小,或使用人造石材或类云石的情况,值得注意的是,胶凝材料的质量会对透光的效果有着较大的影响,建议根据所需要的透光效果来选择相应的胶凝材料。
5、透光材料+不透光镂空贴纸+木饰面

a、这种方式的主要原理是灯光投射出来后,经过第一层透光材料:类似玻璃或亚克力这种有一定硬度和透光性的材料,光线可以很好的直接穿透过去。
b、第二层是不透光贴纸,在贴纸上做定制不同效果的镂空图案,光线可以继续穿过镂空的部分。
c、第三层是木饰面,可以采用超薄的木饰面,光线穿过第二层镂空的部分,投射到第三层木饰面上呈现的效果就是镂空图案在面层木饰面上发光的效果。
d、该做法的节点图,如下所示:

5、镂空基层板+有机玻璃+木皮

a、第2种方式的原理是灯光投射出来后,经过第一层的镂空基层板:类似密度板或是多层板之后,只有镂空的部分光源能透过去。


b、第二层是透光的玻璃,作为一个平整透光特性强的材料,镂空过后的光源可以很好的透过玻璃这一层

c、第三层是木皮,将木皮提前压制在有机玻璃上,镂空的光线穿过玻璃投在木皮上,镂空的部分在木皮表面就会呈现出透光效果。

d、对应的节点如下图所示:

7、灯光+镂空基层板+木饰面

a、第三种方式基本原理是控制灯光的照射方向和亮度,直接照射到木饰面上呈现出透光的效果

b、当然这种透光效果不能太直白没有变化,所以还是要借助基层板做定制镂空图案,来控制透光的部分,达到理想的效果

c、第三层是木饰面。既有一定的厚度不至于轻易破损,还能达到透光的效果木饰面,与基层板相结合,也能呈现出木饰面透光的效果。
d、该做法的节点图,如下所示:


有关发光墙面的内容就先给大家讲解到这里了,如果你还想更多关于室内设计师必知的深化设计,这本《实战指南—工艺材料篇》中,都有详细的解读。

关于各种工艺材料,建筑结构,机电设备,给排水,强弱电,木石铁布皮,陶竹藤麻瓷等设计知识与落地要点,都在这本超十万设计师学习的《工艺宝典》。
跟着十万设计师学习,准没错~
最后,还是用一张导图来总结一下今天的内容:
