导读

「软知识」板块是穿插在各个专题之间的一些碎片性的经验知识板块，这些看似简单和不重要的知识，恰恰是区分设计师和成熟设计师的一道坎。有了这些项目经验后，才能算是一位能够独挡一面的设计师。所以，还是那句口号：“硬知识，让你快速成长；软知识，让你弯道超车”。

在上一讲中，我们为大家分析了做深化设计的第一步，明确了方案提资的内容。

那如果我们是作为深化设计方，由外资的设计单位来设计。而且他们已经画到了施工图这个阶段，图纸已经全部出完了。

那在这种图纸全部出完的情况下，我们还能继续深化吗？又应该怎样入手继续做我们的深化图纸呢？

本期我们还是以标准酒店样板房为例，和大家聊一聊有关“墙体体系图”的深化设计工作，主要想解决下列问题：

1、如何深化墙体体系图？

2、如何理解墙体深化中的“声学提资”？

其实对我们深化设计来说，最主要的就是要把整个墙体体系搞清楚。

我们要认真核对图纸，明确方案的设计意图，看它是否能落地制作，应该用什么工艺来做等等。

接下来，我们把设计方的隔墙尺寸图和我们深化后的隔墙尺寸图对比分析一下，一起来看一看，在拿到施工图之后，我们到底要考虑哪些内容？如何进行深化？

境外公司提供的隔墙尺寸图↑

深化后的隔墙尺寸图↑

这张图前面给大家看过，是境外公司提供的一个隔墙尺寸图。它下面的是我们深化后的一张隔墙尺寸图。

大家可以比较一下。从细致程度来说，我们比他更复杂，我们从以下3方面对比一下深化前后的这两张图：

1、这是境外公司提供的隔墙尺寸图。很简单，所有的墙体都是一个粗的单线，然后再标一下墙体是100mm宽，墙离开轴线是350mm，标注好这些尺寸就好了，这对他来说他是完成了。

境外公司的隔墙尺寸图↑

2、这是我们深化的图纸，你看我们的图纸上，把所有的墙体进行了一个填充，通过填充来表达墙的类别。

像这种填充的墙一般是轻质砌块墙体，而没有填充的墙，会在墙体内部用线和方通对我们整个墙体进行一个内部结构的细化和深化。

深化后的墙体↑

3、我们以这个卫生间的墙体为例：它的厚度是100mm，100mm的墙面大家很清楚，它是很薄的一个墙了。

但是这样做就不能完成100mm墙体的厚度，那这部分就需要我们进行进一步的深化。

a.墙体厚度问题：一般轻质砌块墙也要100mm厚，如果砌一个100mm厚的轻质砌块墙在这里，表面还想做石材的完成面的话，那靠卫生间这部分墙面，我们肯定做石材。

靠在入口的地方，有可能做墙纸或者是木饰面.

境外设计师将卫生间隔墙设计为100mm厚↑

墙纸的话，再薄的也要批一个灰，抹一抹也要5mm厚的完成面的厚度，那里面的石材要有50mm到80mm的一个完成面的厚度，轻质砌块的厚度是100mm。

合起来算就是100mm加上石材的80mm再加上墙纸的5mm，也要185mm左右的墙体厚度。

如果是这样，这个墙就太厚了。因为根据前面那张图我们知道，境外公司的设计意图是想只做100mm厚，超过100mm厚的话，它内部的空间就会变小。

b.马桶间尺寸问题：现在境外设计的图纸里，马桶间现在是比较大，有1075mm的宽度，我们标准酒店客房的卫马桶间是至少不能小于950mm的。

但根据上面的分析，我们发现他现在画100mm厚的墙我们做不到，因为我们要在这个是轻质砌块外面再贴75mm到80mm的的石材。

马桶间尺寸问题↑

根据这个尺寸，我们在1075mm的基础上再减去石材的厚度75mm，我们现在只有1000mm了.而1000mm是到左侧这个墙，这个墙也是100mm厚的。

如果我这边还是要做石材的话，也要往内缩个80mm。如果是这样，这个马桶间就只有920mm了，而920mm就已经小于酒店管理公司950mm的尺寸要求。这肯定是不行的。

所以墙我们还是要尽量保证它是100mm厚的墙。

那这个厚度应该怎么做呢？那就不能用轻质砌块做了，我们这边就要用钢结构去做，至于钢结构怎么做，我们都会给到一个相应的节点。

根据上面的案例分析，我们现在就可以了解到，其实方案设计方出完了全套施工图，并不代表整个项目的深化工作就全部结束了。

我们仍有进一步深化的空间，很多内容都需要我们去了解，去核对。

我们要了解方案设计的意图，检查它的可行性，是否能够落地？应该用什么工艺去落地？这么做是否存在问题？这些我们都要根据他们的施工图纸进行分析，深入完善我们的墙体体系。

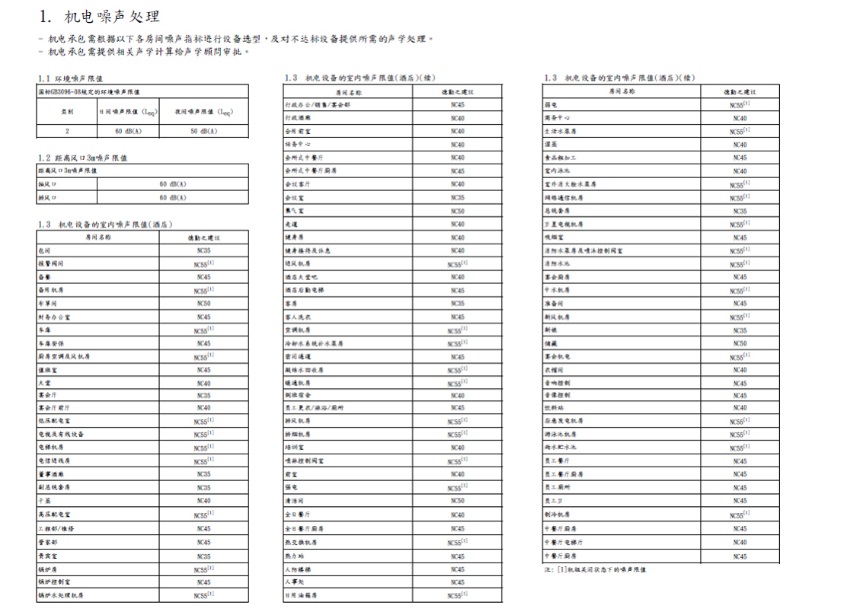

上面我们根据方案设计方的施工图对墙体进行了分析和深化，那除了上面我们说的这项工作，其实我们在做墙体的时候，还要考虑一个声学顾问的提资。

前面的章节中我们也和大家提过声学顾问的相关资料，一般只要是做酒店，业主基本上都会聘请一个声学顾
