前言

平面7宗“罪”系列专题已经陪伴大家走过了6期，回顾一下前6期，分别给大家详细介绍了在平面图绘制中

1、最基础的—平面布置图

2、最空旷的—隔墙尺寸定位图

3、最麻烦的—天花布置图

4、最复杂的—综合天花图

5、最简单的—地坪布置图

6、最后做的—机电点位布置图

那么问题来了

平面图应该有几张？

答：需要看项目的具体情况，如果是设计较简洁的办公项目，或者空间不大，功能相对简单的，比如样板房公区，教学楼等，有前面六张平面基本就够了。

如果遇到设计、空间、功能相对复杂的项目，那就需要多一些平面系统的图来传递更多、更详细的信息了。

所以第七张平面图，甚至第八张，第九张有可能是以下这些图：

立面材质索引图

完成面定位图

灯具定位图

灯具连线图

给排水点位图

其实要画哪些平面图是根据项目需要来定的，有时候我们就像厨师，根据客户和项目的需求配菜，是三菜一汤还是满汉全席，客官您点菜，我们按需提供。

现在我们看看这些可能需要出现的平面系统图来给大家逐一分析。

一、立面材质索引图

从名字我们就能知道这张图所要表达的内容。这张图一般会用于不方便或不需要画出所有立面的情况下，比如办公楼、博物馆、图书馆、商场等大型空间的公共区域。

这类空间的立面相对简单，而且重复，因此没有必要面面俱到的把所有立面画一遍，那么用这张图就能提供必要的信息了。

立面材质索引图的表达方式也是比较特殊的，它没有相对固定的格式，既可以是这样：

通过索引符号在平面图纸上表示位置，通过对应相应立面图纸，直观、清晰利于查找。

 也可以是这样：

通过不同的颜色表示不同的立面材质，相同颜色表示相同材质。但是这种方式比较麻烦，需要单独设置一个打印线型，把这些颜色打印出来。

二、完成面尺寸定位图

它不同于隔墙尺寸图的是，完成面尺寸定位图定位的是完成面，而且不止定位墙面的完成面，还要定位固定家具。

关于完成面我已经在七宗最的第二篇讲过了，这里倒是可以跟大家分享一下对于不规则平面的定位方法。

不规则平面一种可能是直线，但不是水平垂直；这种平面只需要先确定哪些是建筑的砌块墙，以建筑墙体为基准线定位完成面，顺着墙线一一标注尺寸、角度。下面我们把该区域放大，详细的给大家展示一下。

比如这个售楼处项目是完全异型的，连轴线都是各种角度的，该如何定位？下面距举例说明一下。

图中两个圆是建筑钢立柱，墙体是建筑砌块墙，墙体的角度不需要我们定位，建筑图中会体现，我们的完成面只要以墙为基准定位造型的关键尺寸就可以了。

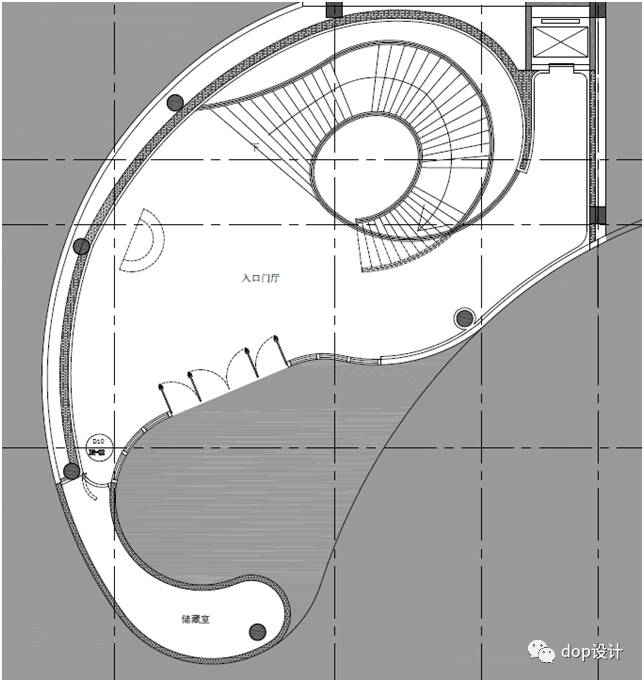

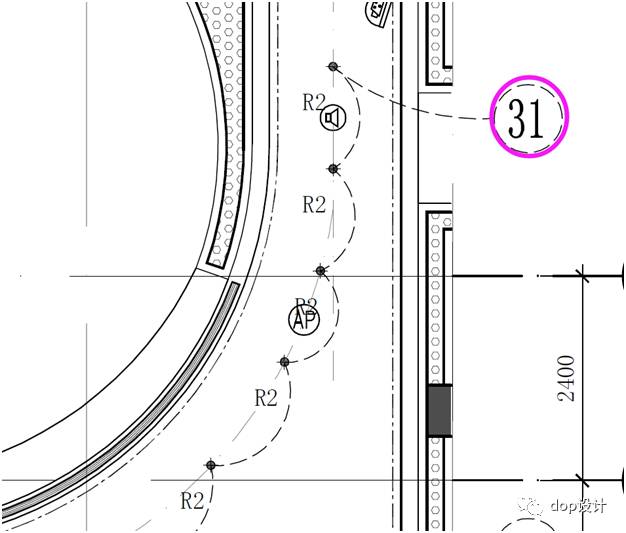

还有一种更“变态”的，那就是没有建筑墙体，造型完全是

弧形的！

弧形的！

弧形的！

看到这里，相信大家的内心是奔溃的。

不过也不用着急，老司机有妙招，下面请听我详细分解

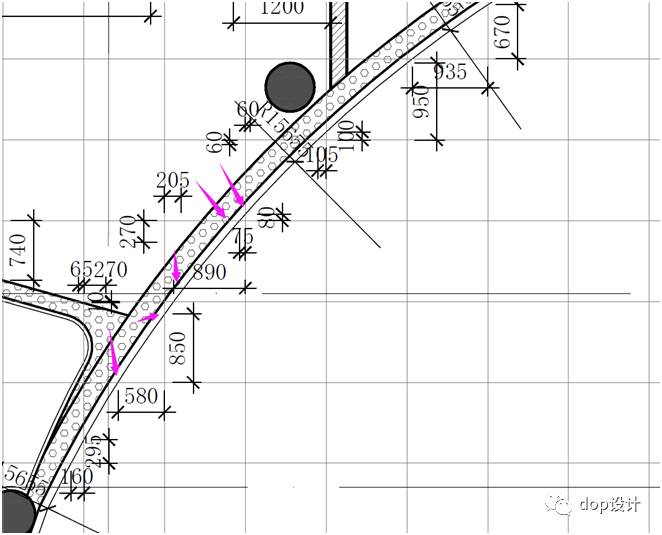

遇到这种情况，就需要给个网格辅助线，以1000X1000，或者3000X3000，画出网格，然后标出弧形与网格的每个交点尺寸，如图：
