今天我们就谈谈伸缩缝和变形缝的三维节点构造与收口问题，会有超多节点与三维模型图，推荐收藏起来，下次项目上碰到后查询使用。

先看一下今天的目录，有帮助记得点个关注哦：

1、什么是建筑变形缝？

2、变形缝该如何收口？

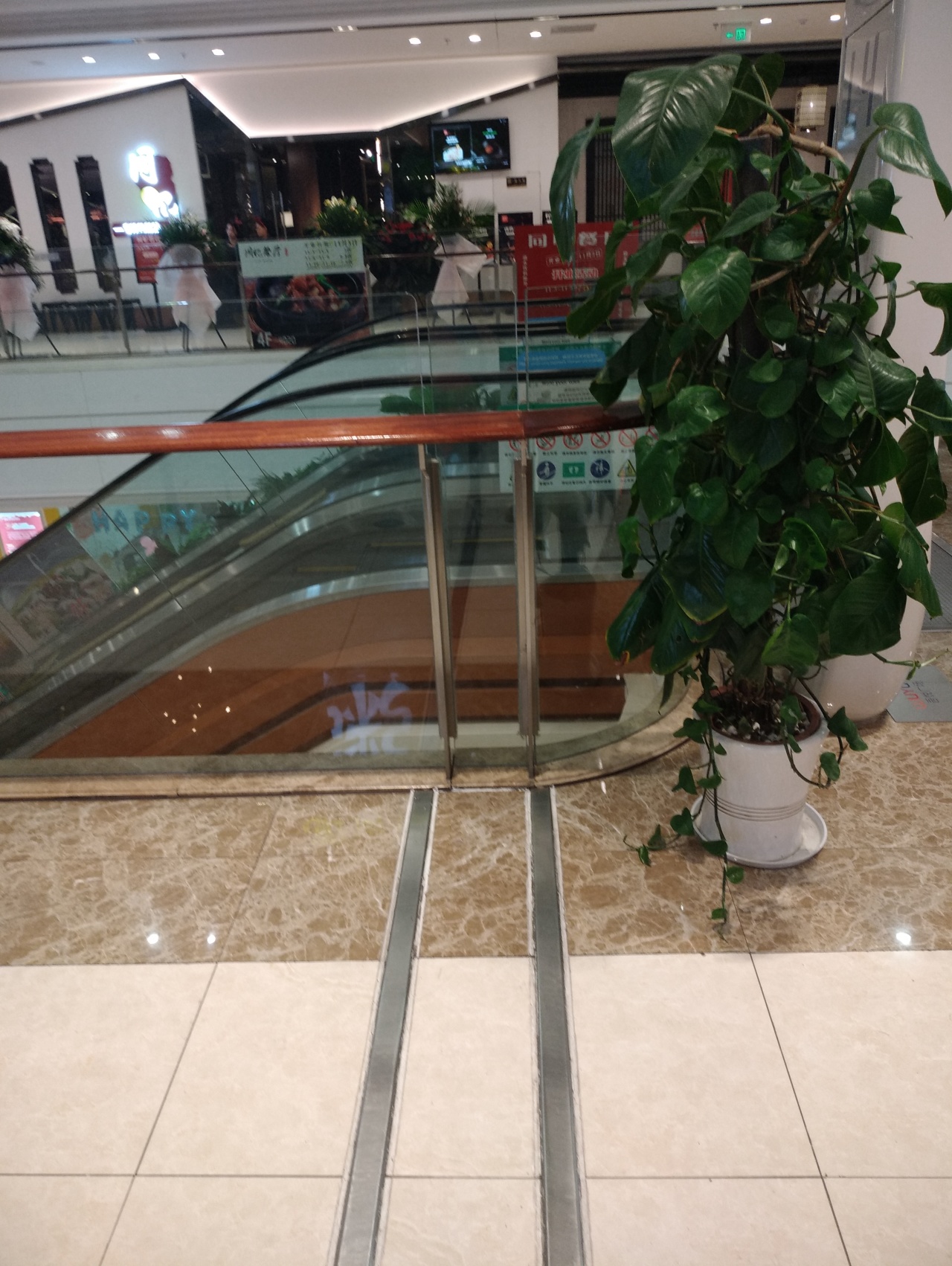

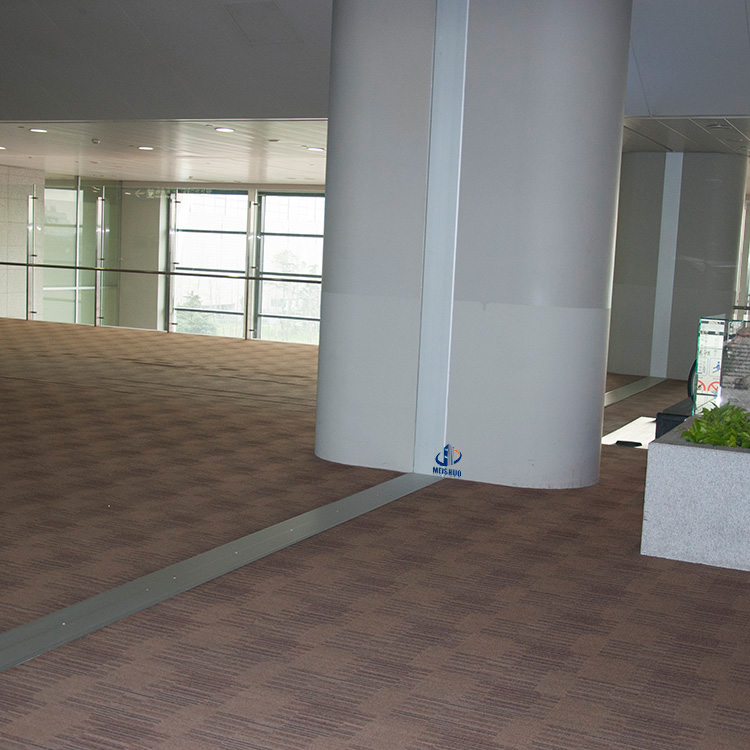

3、变形缝实景展示

Ps：文末附高清伸缩缝画册资料领取方式（48小时有效）

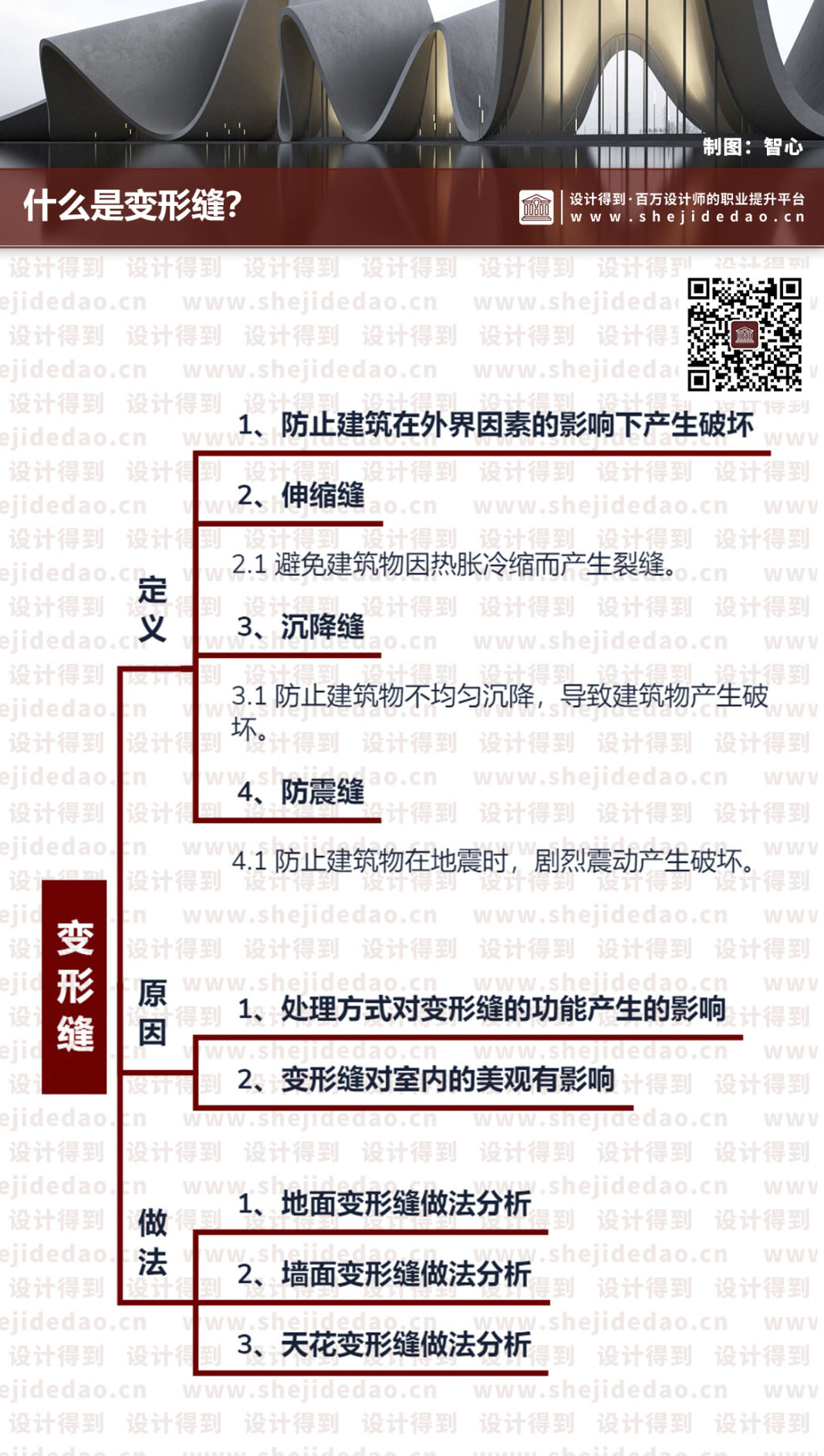

01. 什么是建筑变形缝

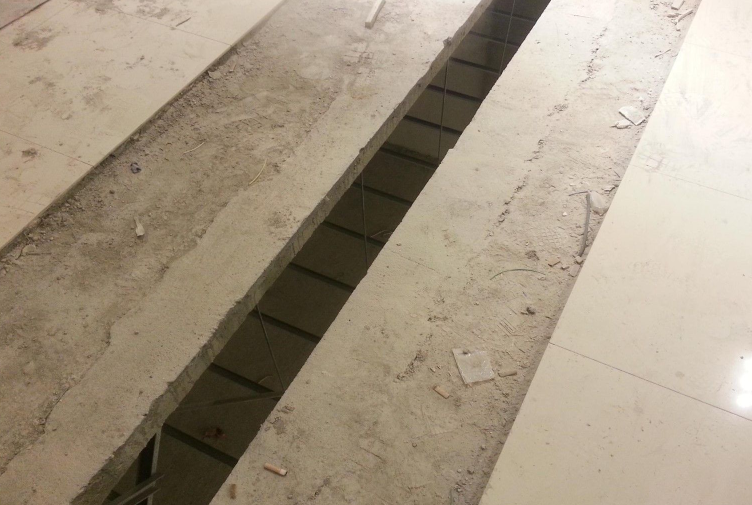

建筑物在外界因素作用下，经常会产生变形，导致开裂甚至破坏。变形缝是针对这种情况而预留的构造缝。

变形缝是一个总称，根据产生变形因素的不同，变形缝分为3种：伸缩缝，沉降缝，防震缝。

1、伸缩缝

当建筑较长时，为避免建筑因热胀冷缩而使结构构件产生裂缝所故意设置的伸缩缝，也叫变形缝。

a、什么情况下，需要设置伸缩缝？

① 建筑物长度超过一定的限度；

②建筑平面比较复杂，变化多；

③ 建筑中结构类型变化大。

b、设置特点

设置伸缩缝时，通常沿建筑物体长度方向每隔一定的距离或结构的变化较大的地方在垂直方向预留一个缝隙，把基础以外的建筑构件全部都断开，各自分为独立的部分，能在水平方向自由伸缩。

基础部分因为受到的温度变化影响比较小，一般不需要断开。

2、沉降缝

是为了预防建筑物各部分由于地基承载力不同或各部分荷载差异较大等原因引起建筑物不均匀沉降、导致建筑物破坏而设置的变形缝。

a、什么情况下，需要设置沉降缝？

① 当建筑物建造在不同的地基上，并难以保证均匀沉降时；

② 当同一建筑物相邻部分的基础形式、宽度和埋置深度相差较大，易形成不均匀沉降时；

③ 当同一建筑物相邻部分的高度相差较大（一般为超过10m）、荷载相差悬殊或结构形式变化较大等易导致不均匀沉降时；

④ 当平面形状比较复杂，各部分的连接部位又比较薄弱时；

⑤ 原有建筑物和新建、扩建的建筑物之间。

b、设置特点

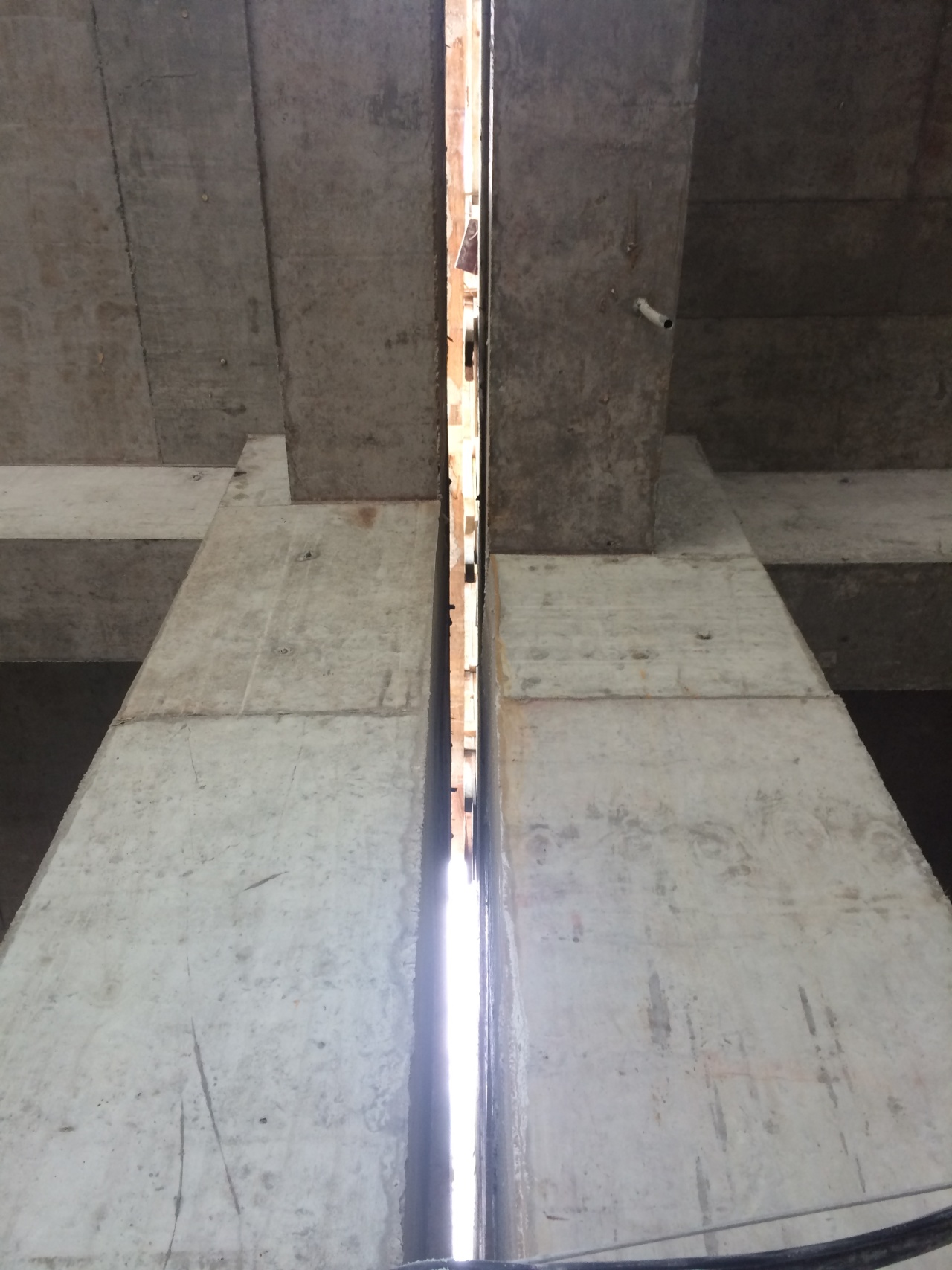

设置沉降缝时，必须将建筑的基础、墙体、楼层及屋顶等部分全部在垂直方向断开，使各部分形成能各自自由沉降的独立的单元。

3、防震缝

是为了应对地震发生时，剧烈的震动对建筑物造成的破坏，保证建筑物的稳定性，进而保障建筑物内的人员安全。

a、什么情况下，需要设置防震缝？

① 毗邻建筑物的高差大于6m；

② 毗邻建筑物的形状和结构不同。

b、设置特点

设置防震缝，一般情况下可以将建筑物全部在垂直方向上断开，也可以仅基础不断开。

02. 变形缝该如何收口？

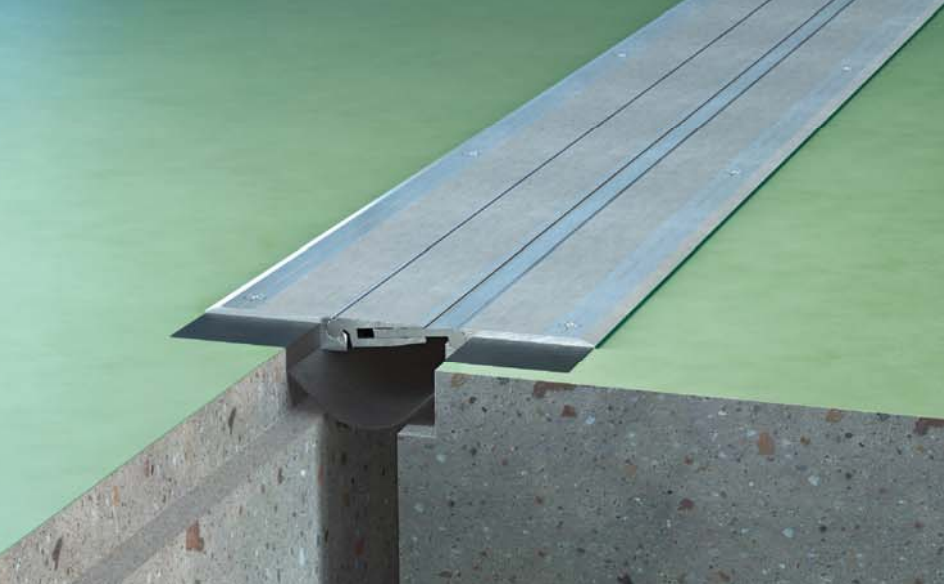

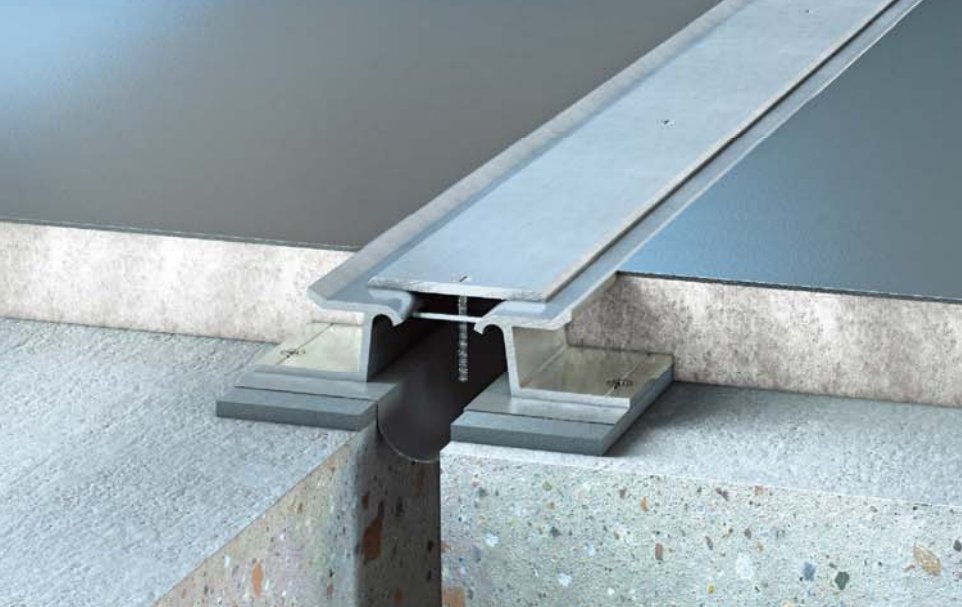

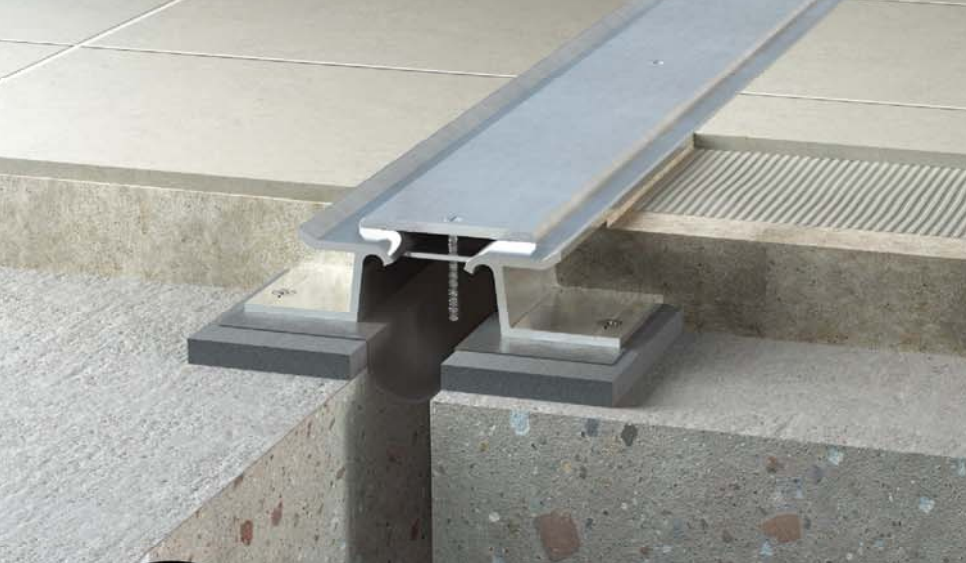

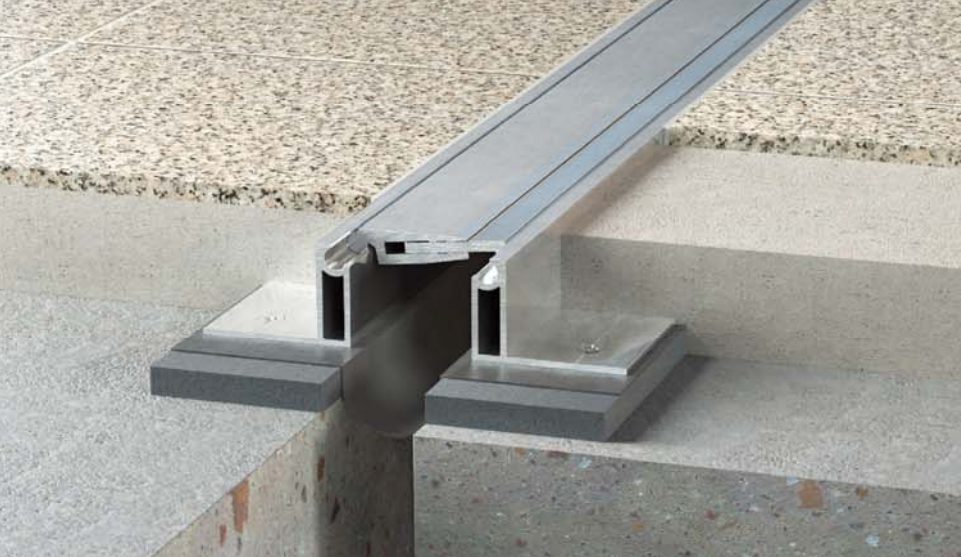

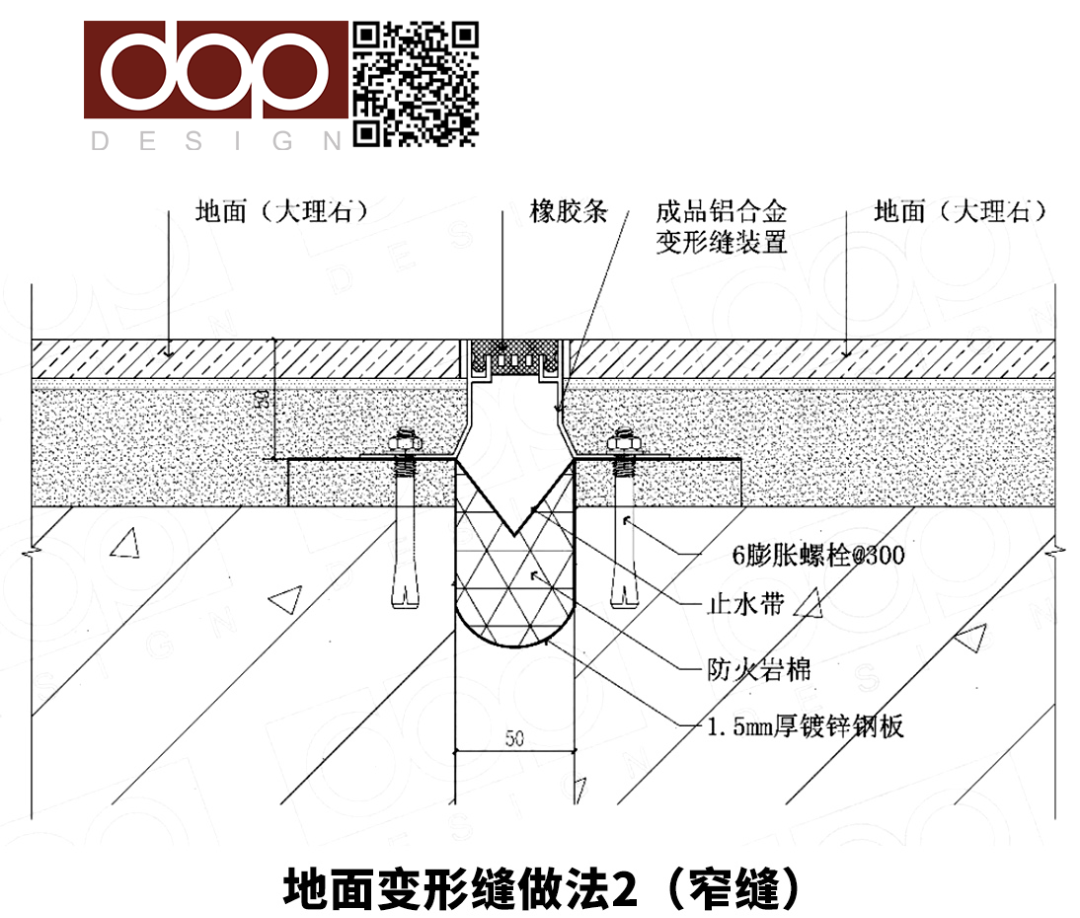

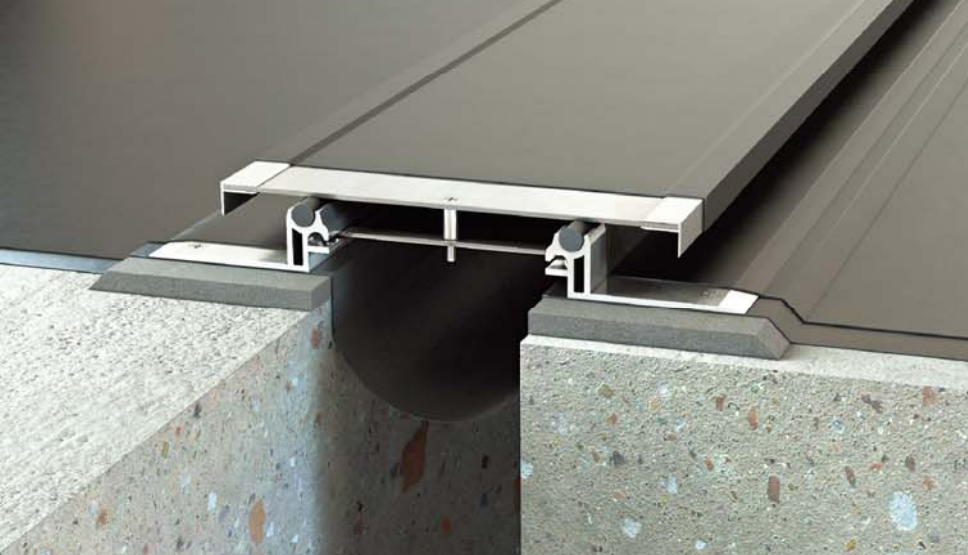

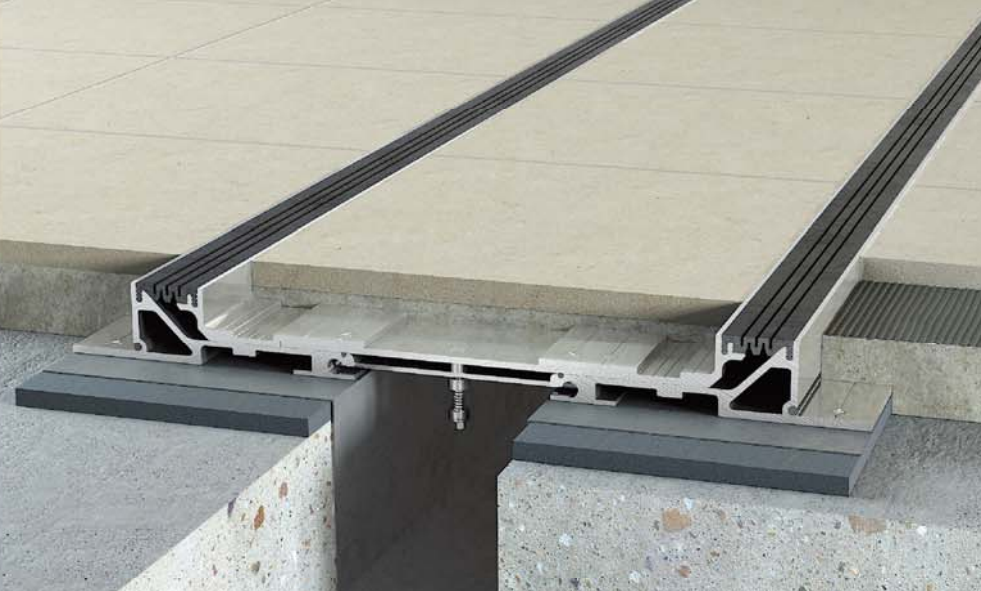

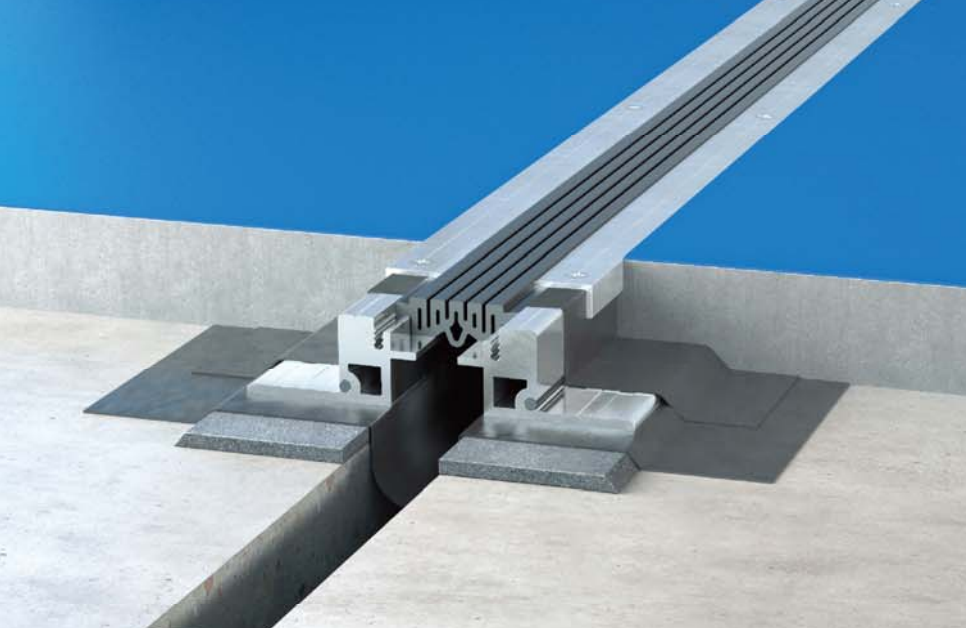

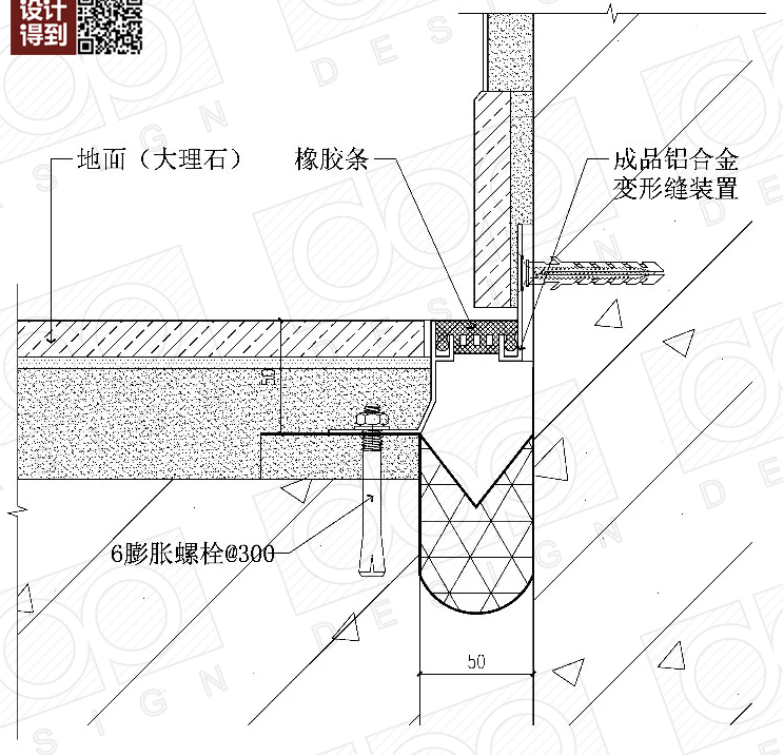

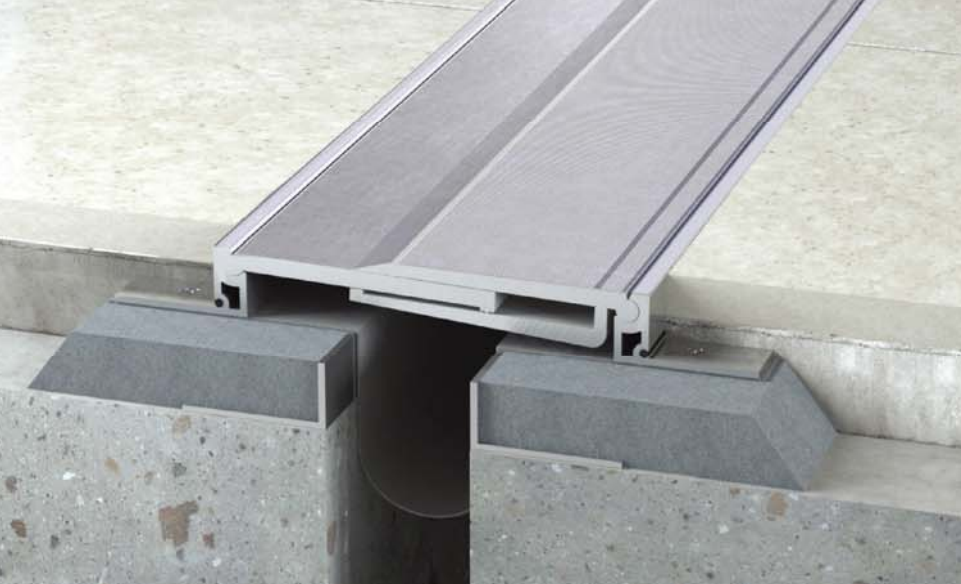

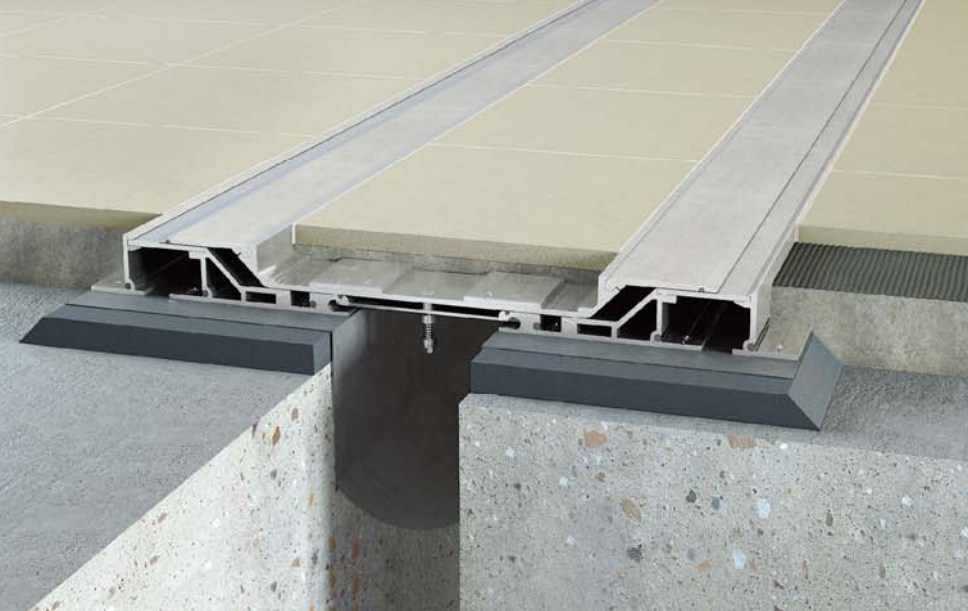

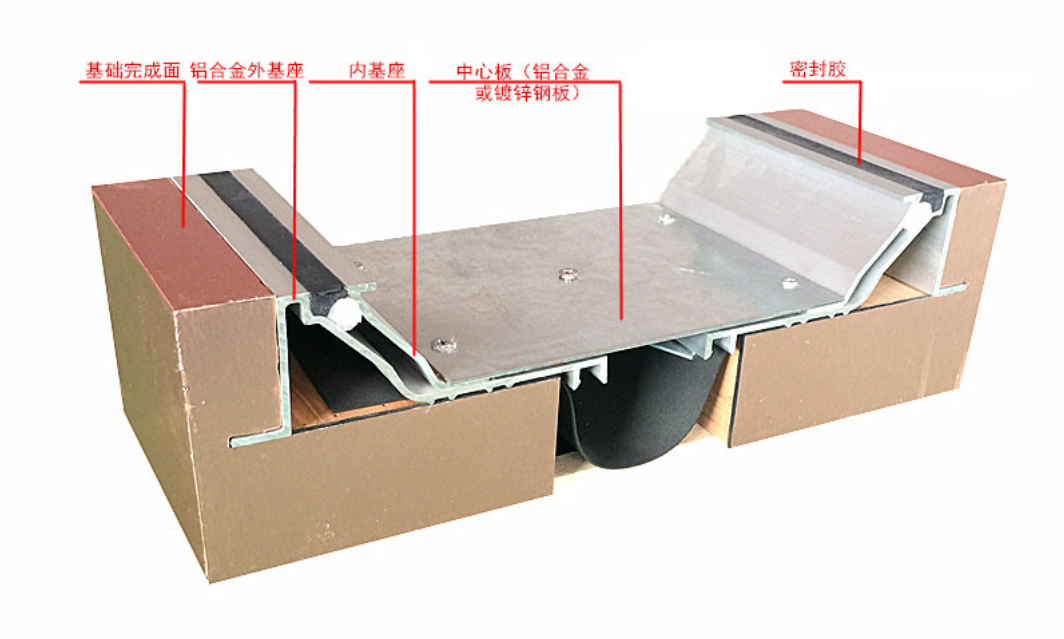

1、地面变形缝做法

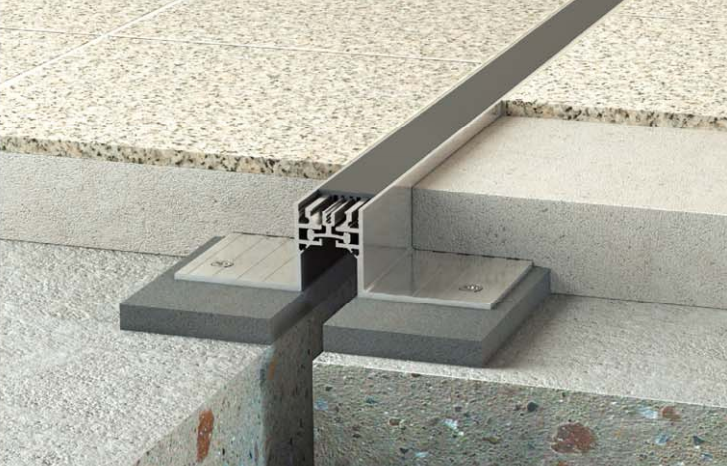

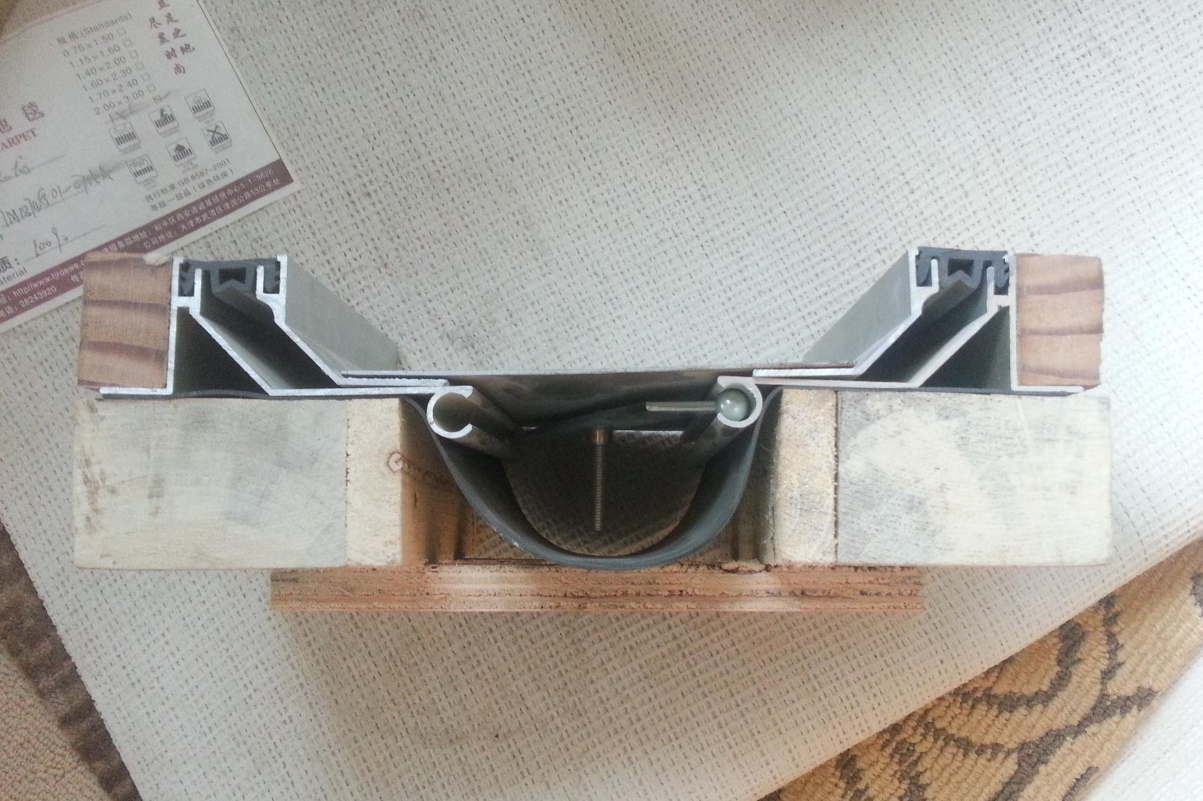

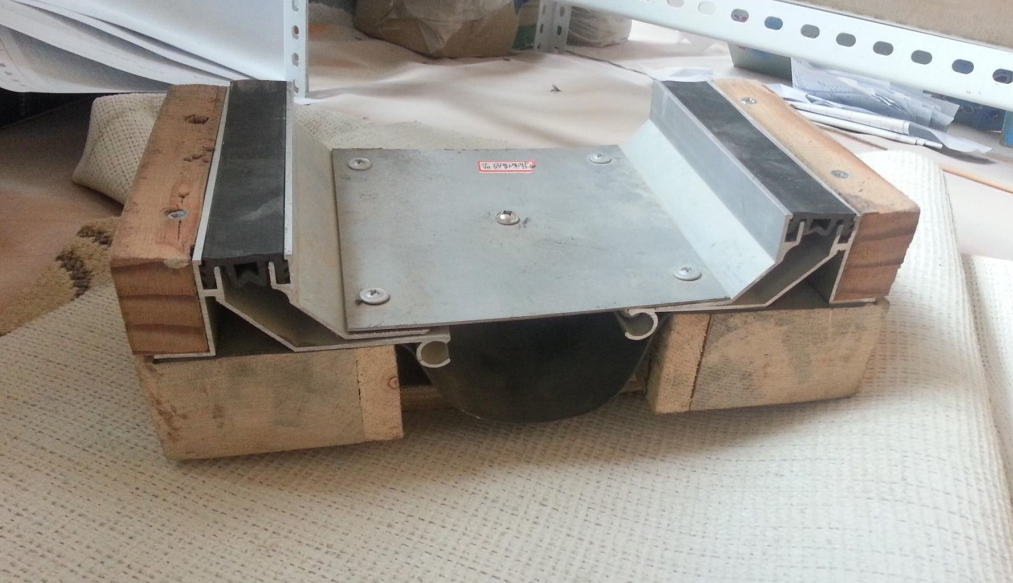

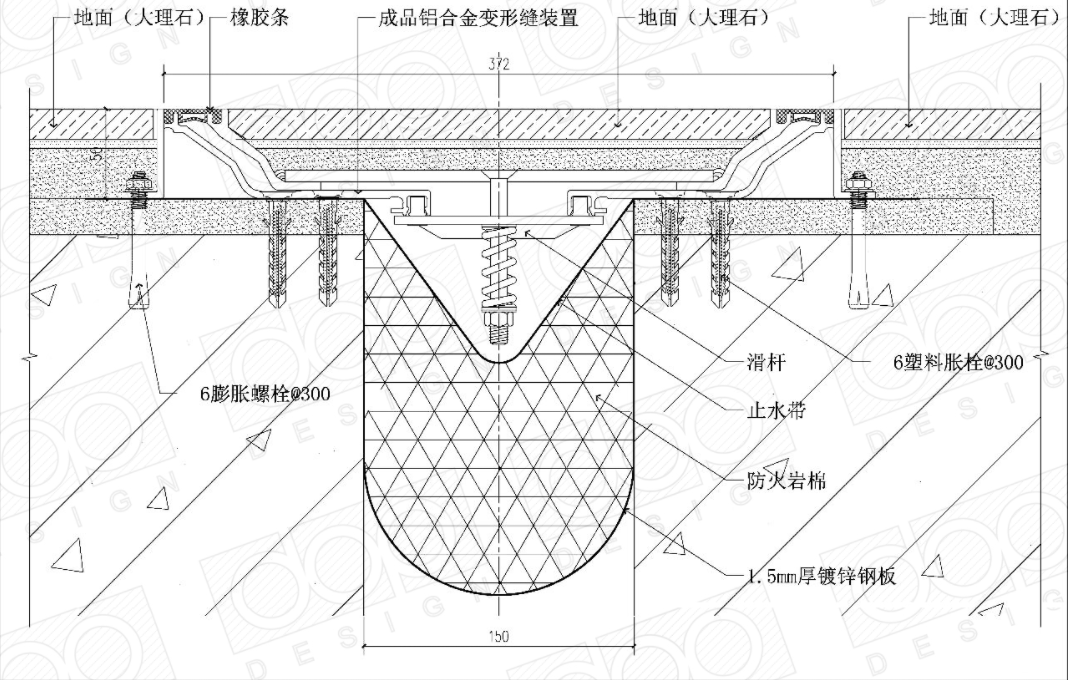

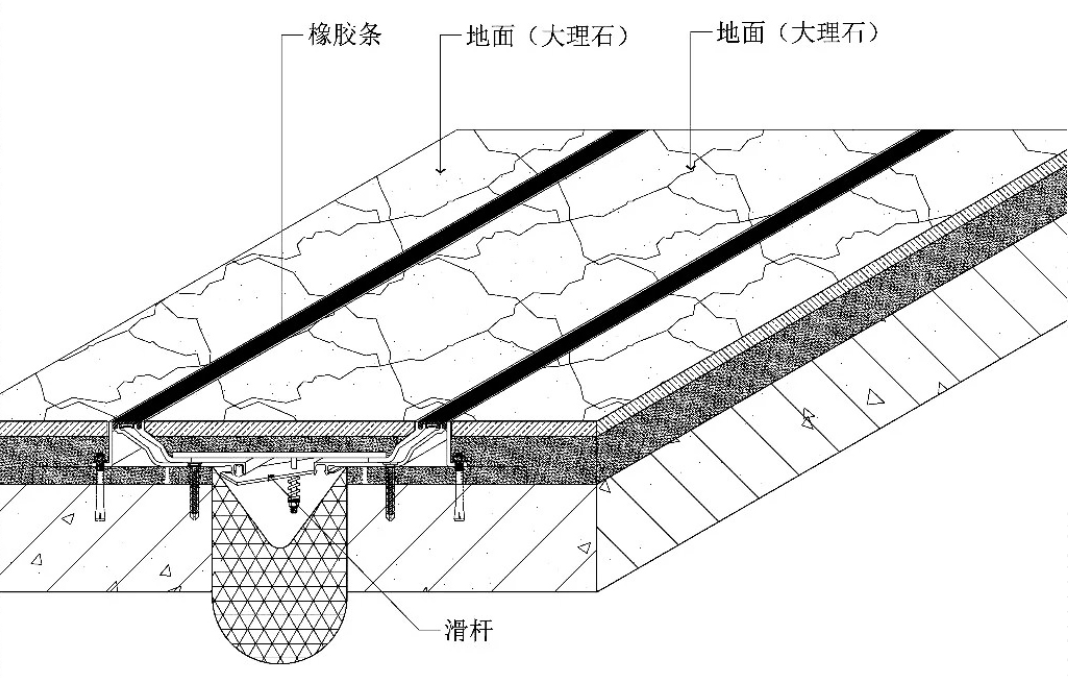

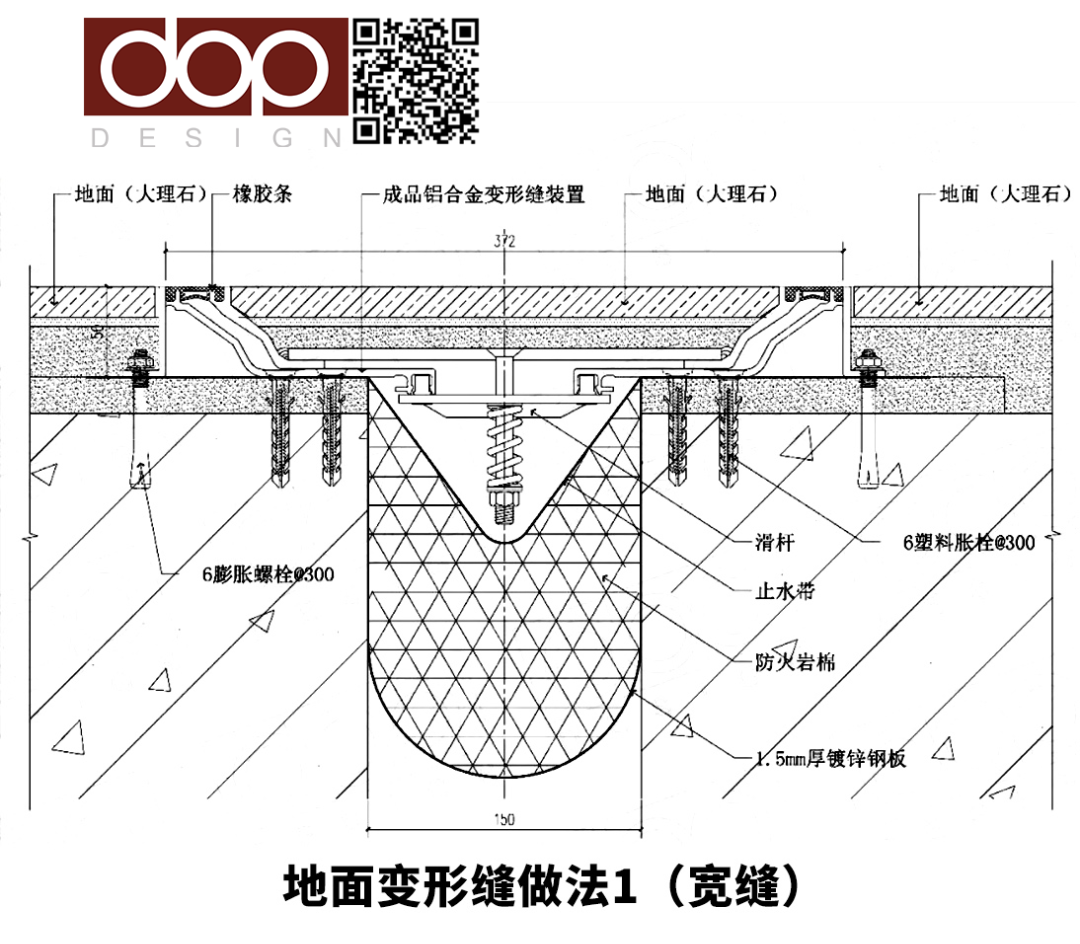

使用在缝宽在100mm以上的变形缝处，伸缩量大于50mm，变形伸缩主要通过底部的移动滑杆进行调节。地面的饰面材料可以为石材，或者地板、地毯等其他材料，做法与石材基本一致。

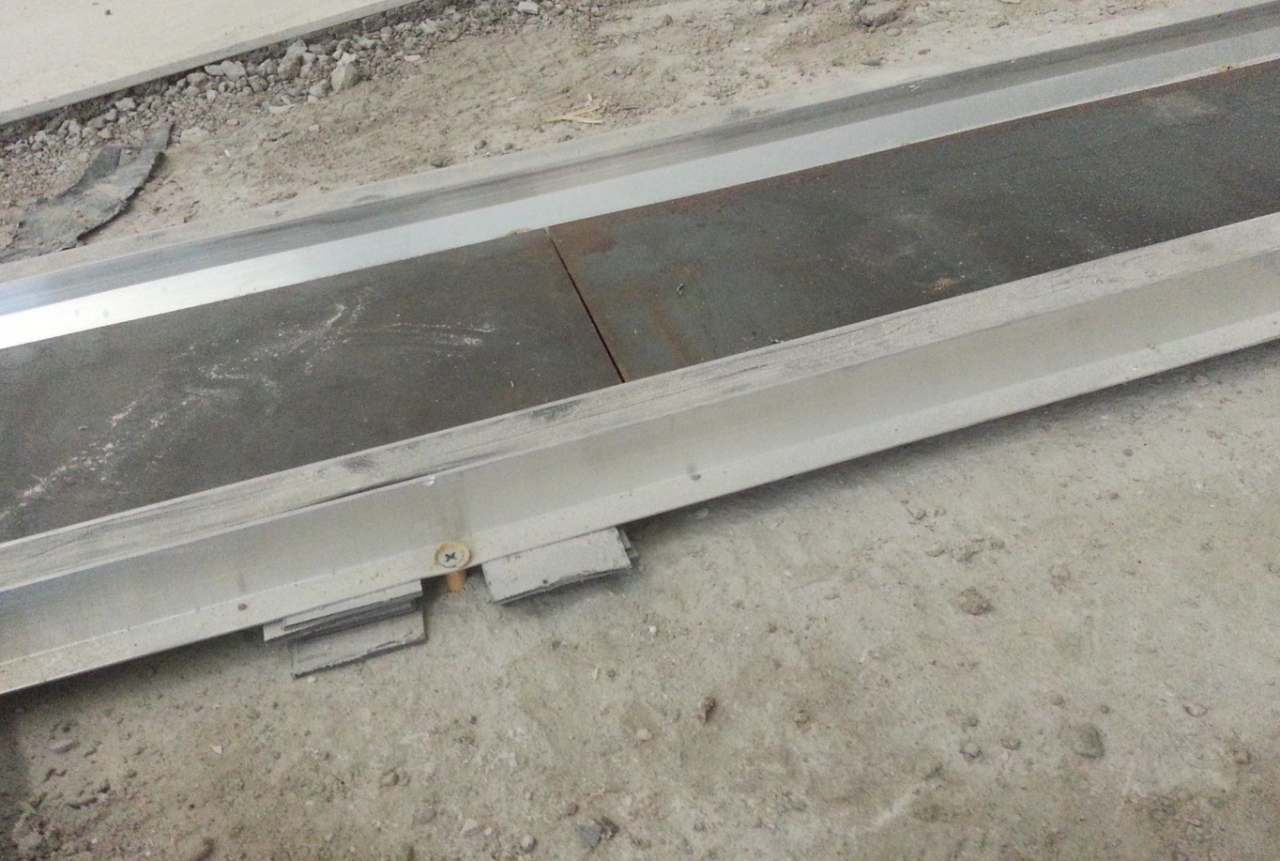

地面变形缝处除饰面做法外，还要注意缝隙的处理，需要满足防火、防水的要求，缝隙内要填塞防火岩棉，达到设计要求的耐火时间，通常岩棉的厚度应不小于100mm，用

1.5mm厚的镀锌铁皮封修。

该部位的处理在施工中可能会由总包单位进行施工，但有时也会放入精装单位，不
