dop设计的读者伙伴们，中午好：

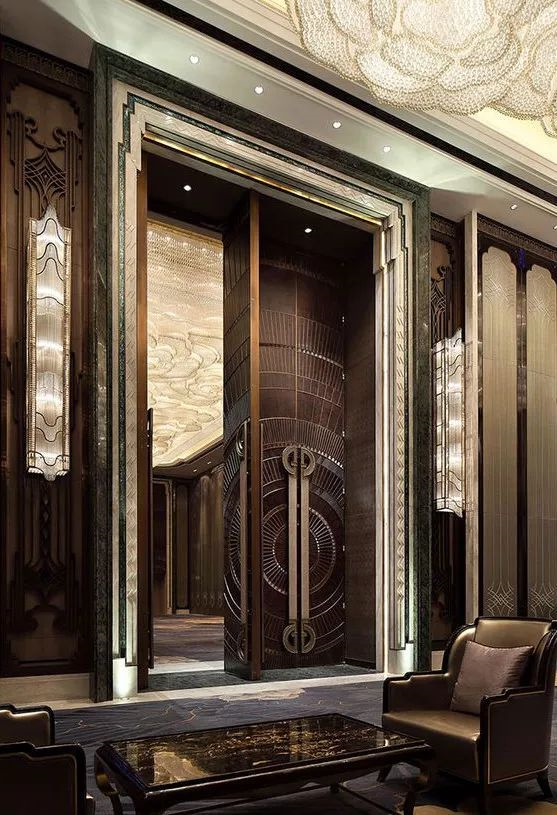

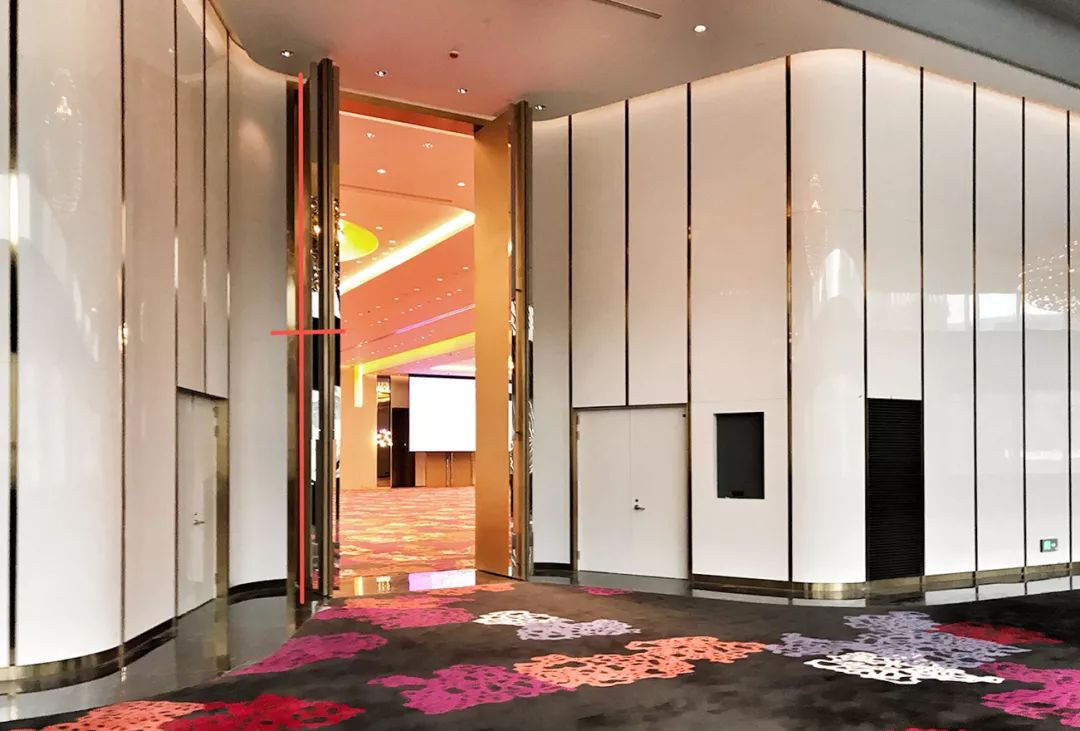

在公装项目中，经常会存在门扇超过3米的设计，尤其像宴会厅，大厅这样的空间。

通常情况下，业内主流观点都认为高度超过2.4m就算超高门，当然也有说高度超过3m属于超高门；对于重量来说超过一组合页承受重量（50kg）的门属于超重门，具体界定还要依据规定规范来定。

问题来了，这种超高超重门有哪些设计要点呢？咱们展开说说：

1、用什么五金件来开合的？

2、构造是怎样的？

3、有哪些设计把控要点？

www.shejidedao.com

联系微信dop032  回复暗号“公众号”入群交流

1、确定开合方式

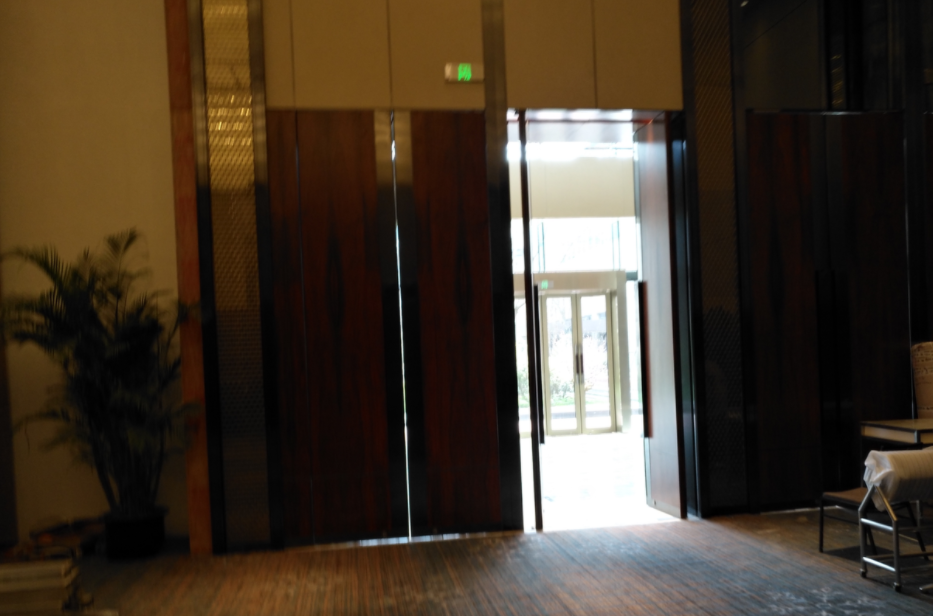

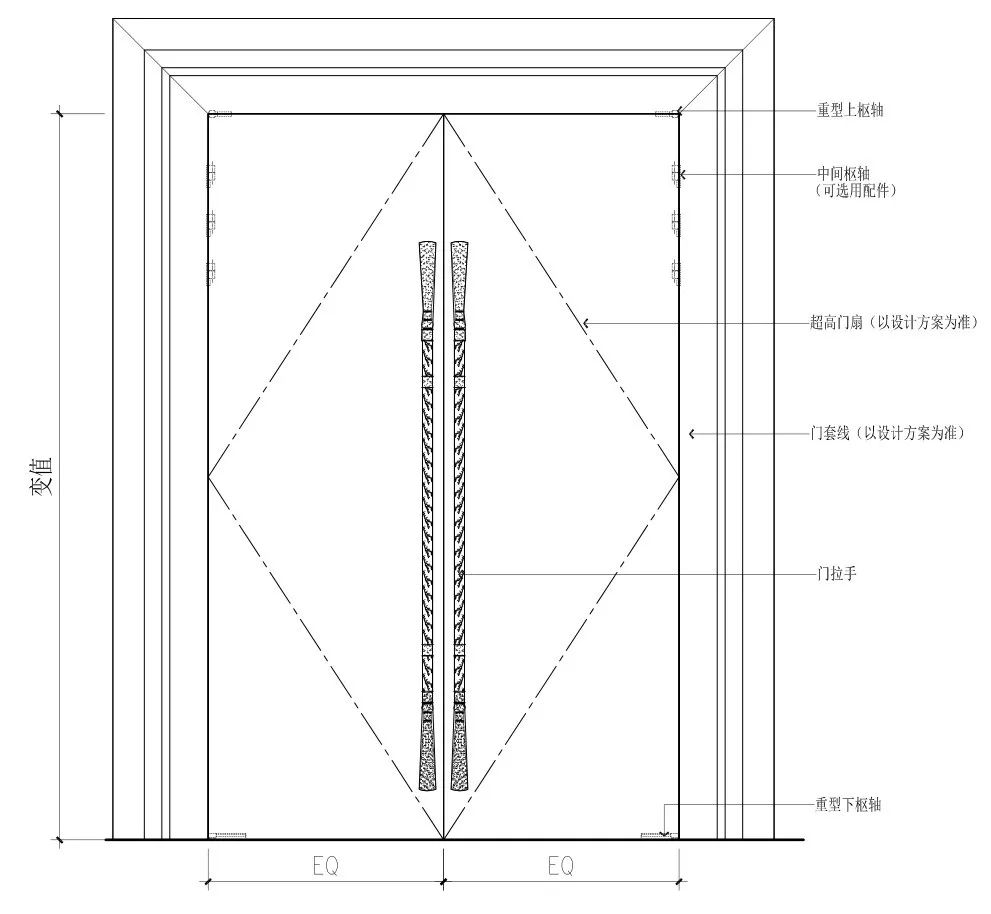

△超高门正立面图

想知道图示中的超高超重门的五金件安装，首先要知道该门的开启方式，若只是单向开启（即只能向内或向外开），则根据具体门的厚度及重量的不同，选对应型号的重型合页或偏心门轴等门五金来实现；

若是双向开启（内外都能开），则需要采用重型地弹簧或天地转轴来做开合构件，才能达到此要求。

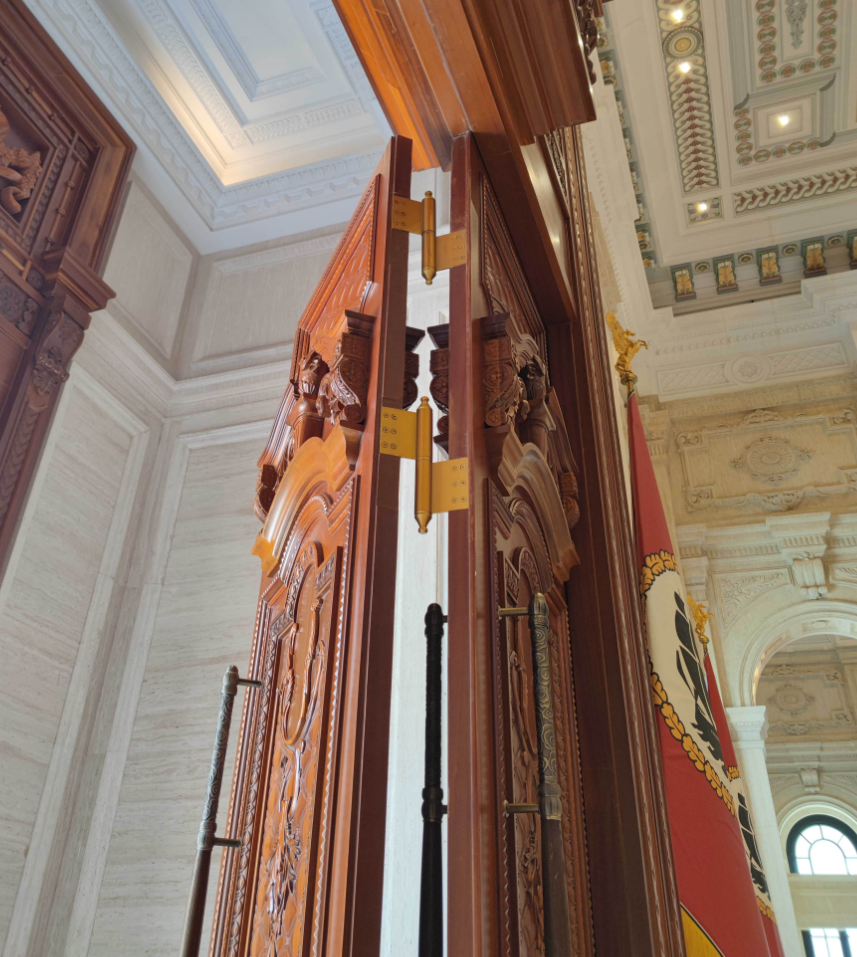

△重型合页

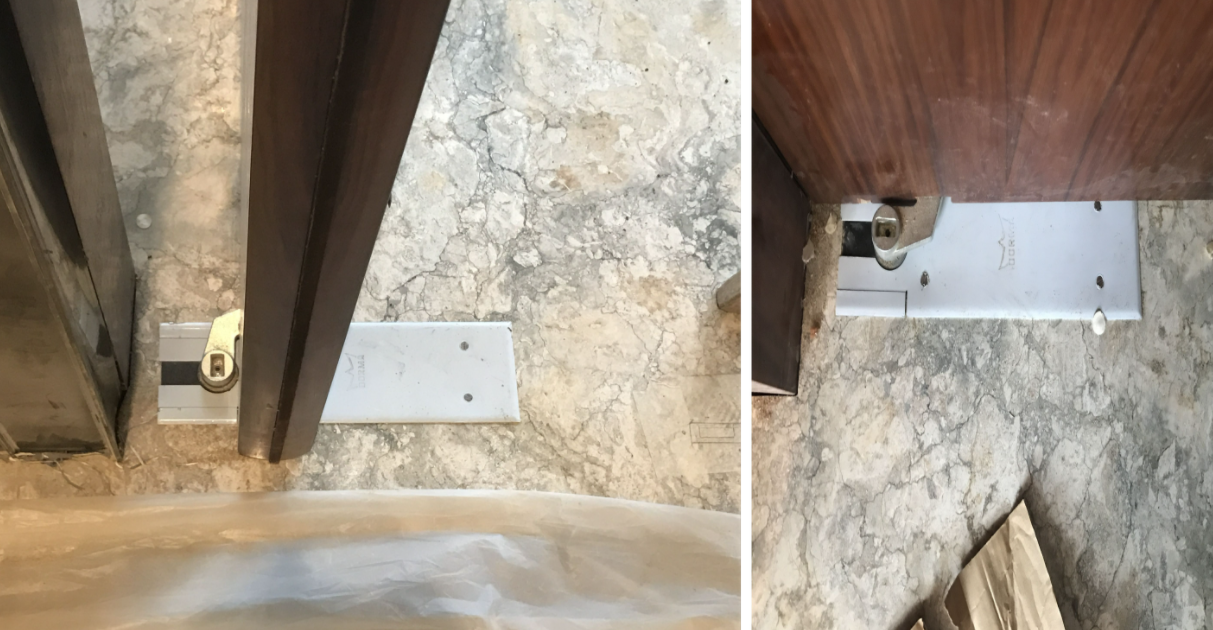

△重型地弹簧

2、五金配件的选用

超高超重门采用定制重型门轴五金配件，偏心安装，单向开启的方式，最大承重300-450KG门重（门底安装万向轮）；

当门重在450-700KG之间或高于4m时，除采用定制超重型门轴外，每扇门上部还需增加三个重型中转门轴，门底安装万向轮，所有五金均按照厂家提供的技术参数安装。

△超高超重门平面图

若采用地弹簧或天地转轴等需要预埋构件，则需在前期地面找平前，现场弹好定位线，并提前预埋五金构件，后期，地面饰面完成后，直接吊装成品门即可。

3、安装要求

所有超高超重门安装前，必须制定安装技术方案。安装时必须保证上、中、下枢轴在同一轴线上，并必须保证枢轴与门套内、门内预埋的钢骨架牢固连接。

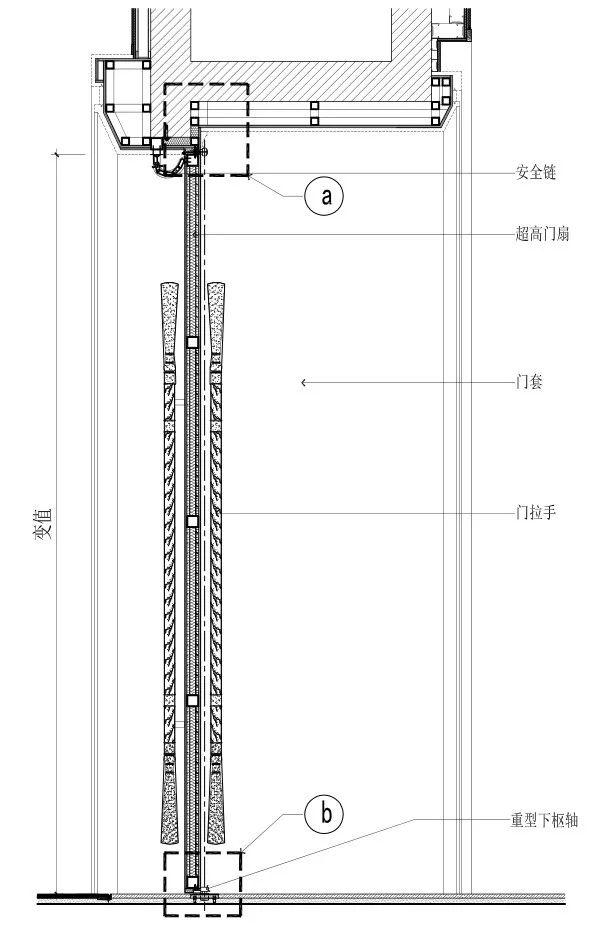

△超高超重门侧立面图

每扇门的上部必须加装安全链（防倒链），安全链一端固定在门内预埋钢骨架上，另一端固定在与结构相连的镀锌方钠上；安全链承受拉力须大于300KG，并且大于门重，安全链须固定在门扇及门框的预埋钢架上。

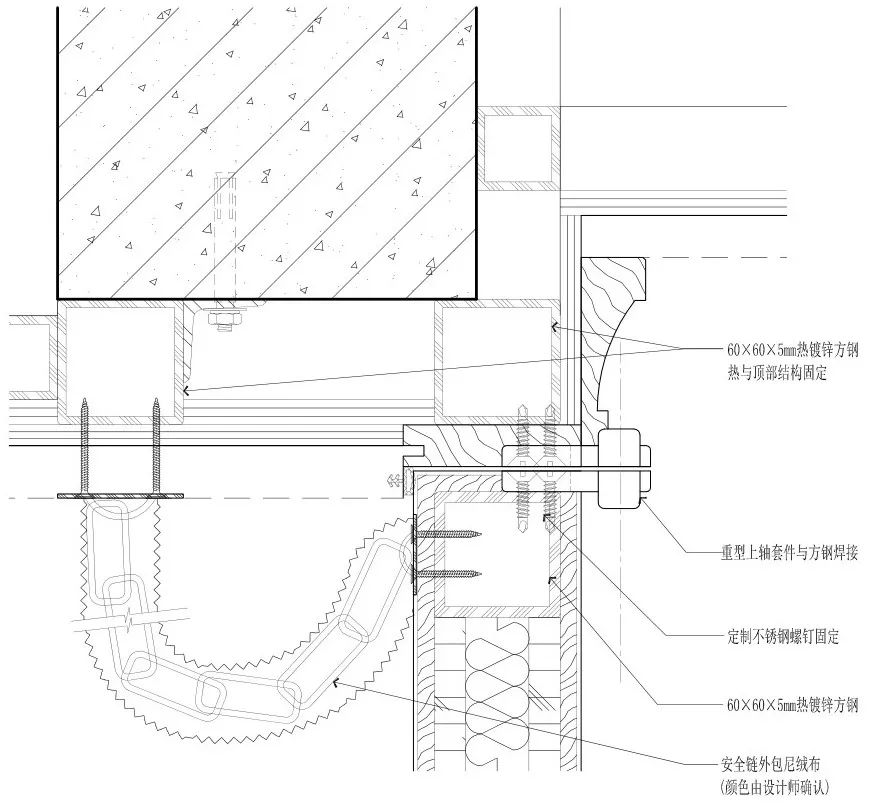

△上部安装节点详图

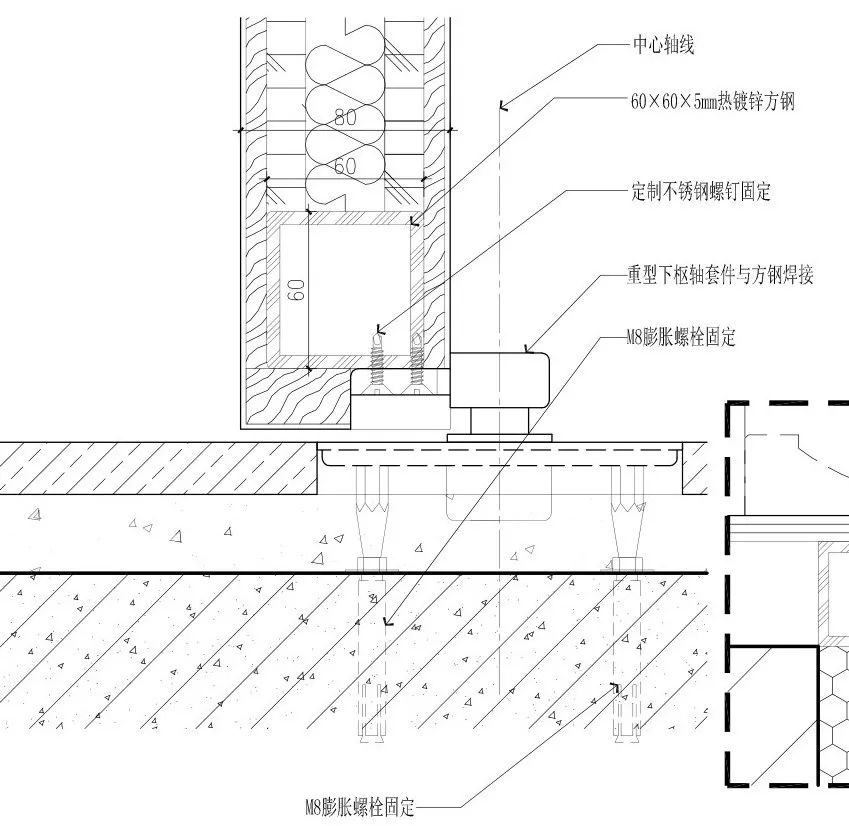

△下部安装节点详图

www.shejidedao.com

联系微信dop032  回复暗号“公众号”入群交流

对于超高超重门的构造做法，在我的书《室内设计实战指南（工艺篇）》里有非常详细的解读，这里简单说说。

我们先通过平开门的构造进行梳理：平开门的构造=门套+开合构件+门扇，开合构造是指起到开合作用的构件如合页、天地轴、偏心轴等。

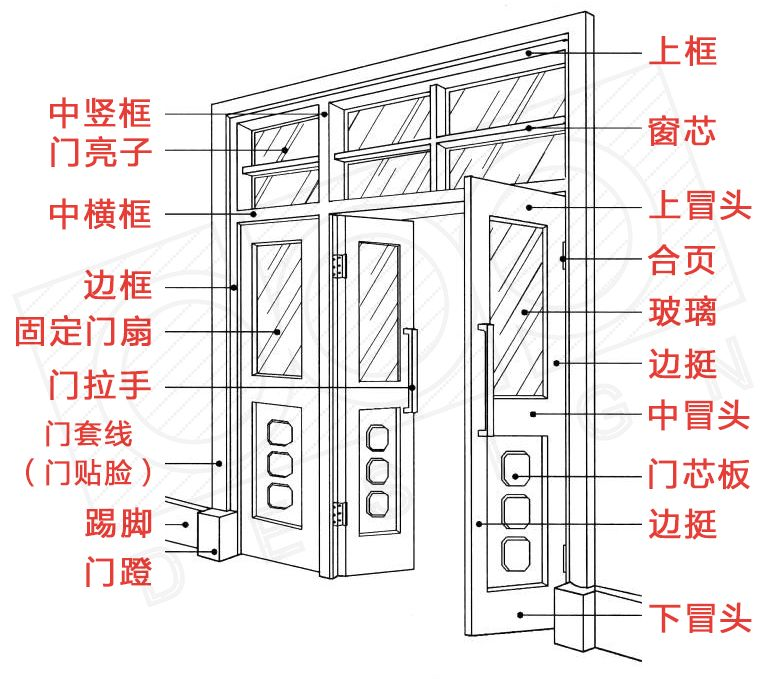

△门的部位结构

套用门构造的公式（门构造=门套+开合构件+门扇）来说，超高超重的安装方式也可以这样理解，即：超高超重门构造=金属门套+重型地弹簧+金属门扇。

为保证这种高度的门更加稳固，就不能像普通的门一样，只用木料和板块来做门扇处理，需在门内增加钢架的形式来保证门的稳定性。

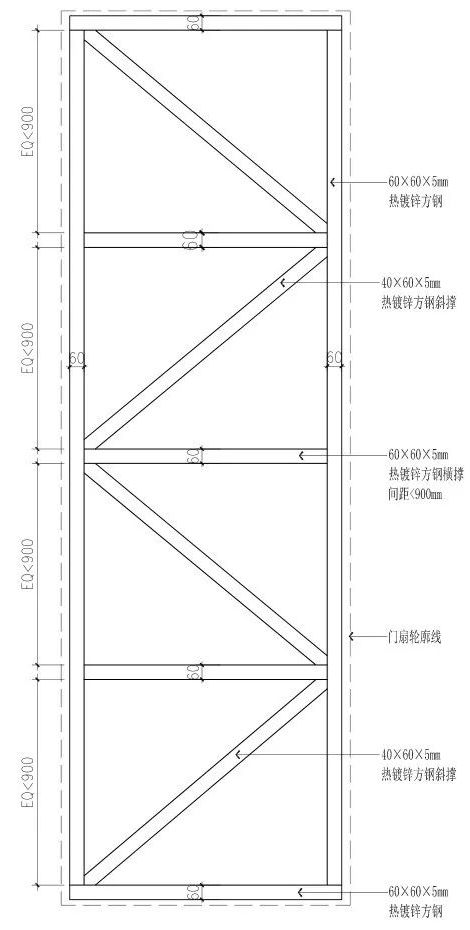

△门扇内预埋钢架正立面图

这样一来门扇的重量和厚度就随之变重，一般门的厚度大约在50mm，而类似于图中的超高超重门的门厚通常在60~100mm之间。

为了保证其安全性，当门超过6m时，应由结构设计核算是否需要增加安全链，若需增加，在深化时就应预留安全链的埋件，埋件需与基层钢架连接，切不可固定于门套饰面上。

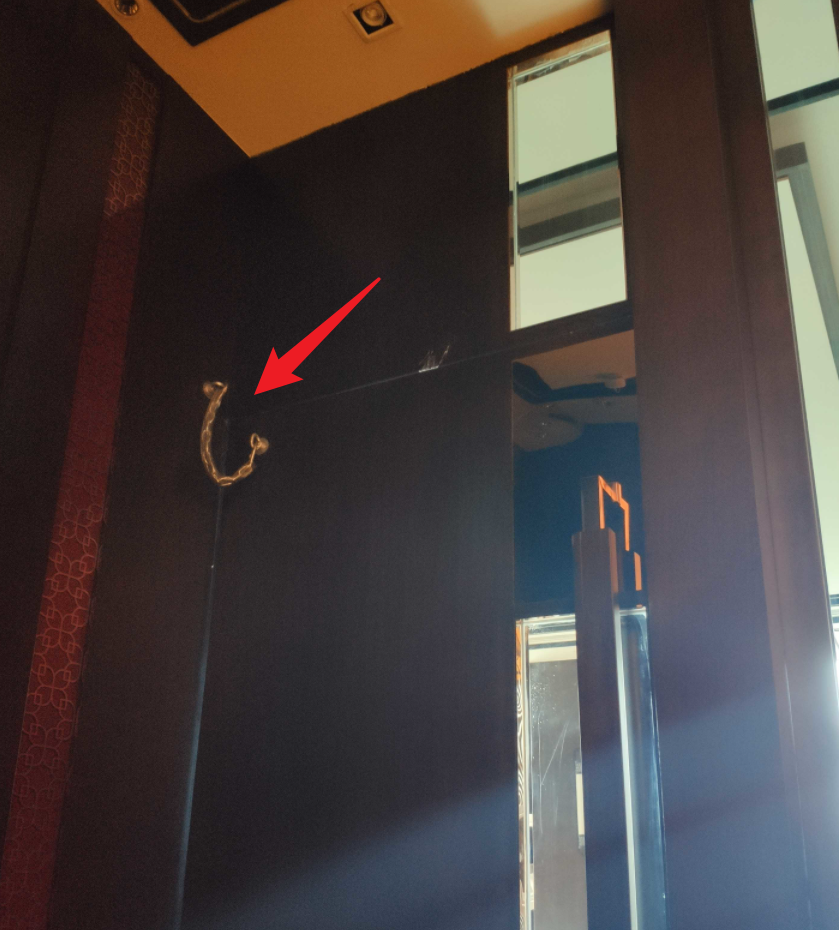

△安全链示意

www.shejidedao.com

联系微信dop032  回复暗号“公众号”入群交流

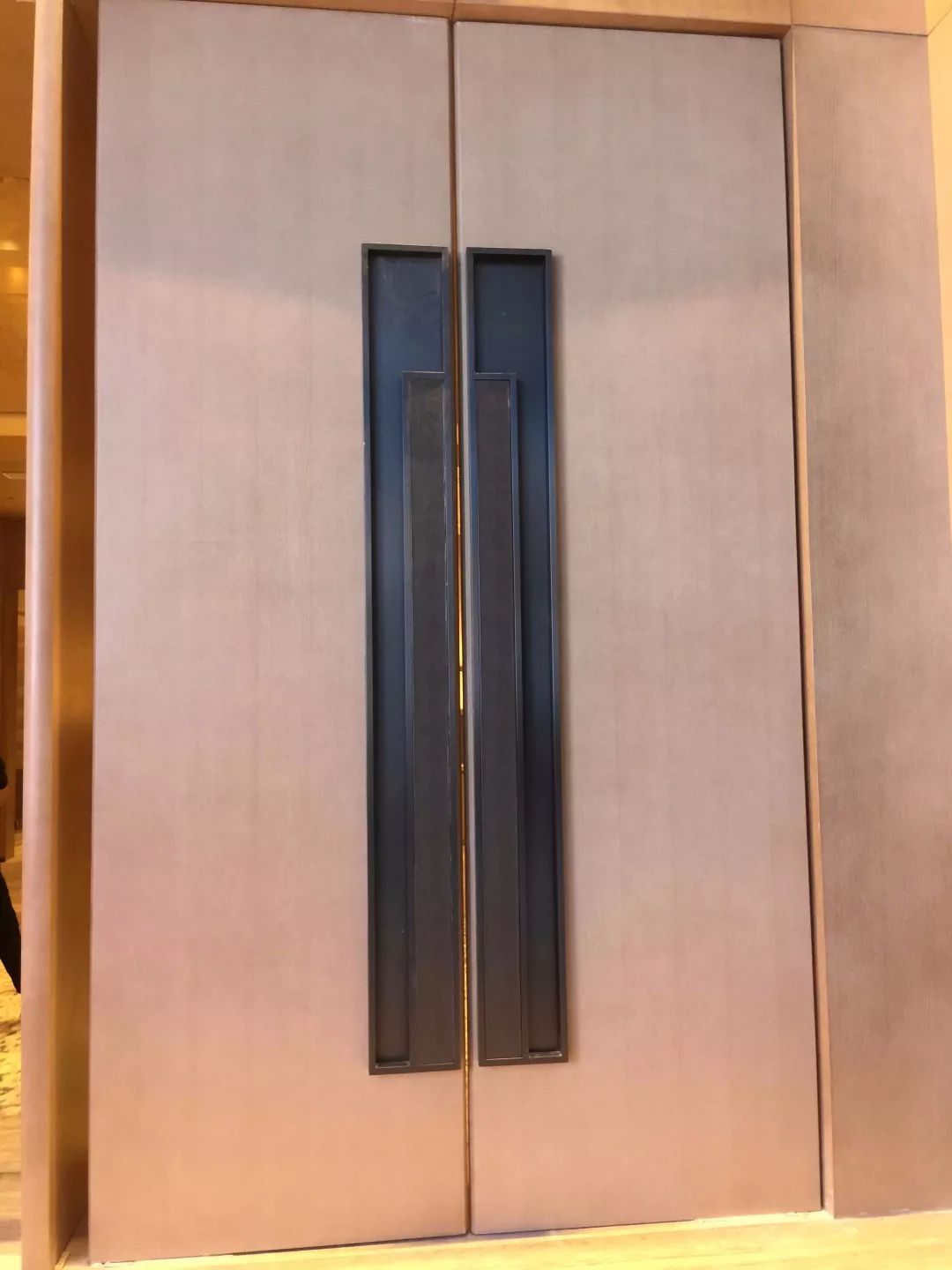

1、门缝处理

对于上图中这种超高超重门，仔细观察就会发现门扇之间会有一条留缝。在做设计时，大家都想要无缝拼接的效果，但这种超重超高门本身厚度就比常规门厚，加上材料规格限制，为保证门扇正常开启不得不出现拼缝的情况发生。

△安全链示意

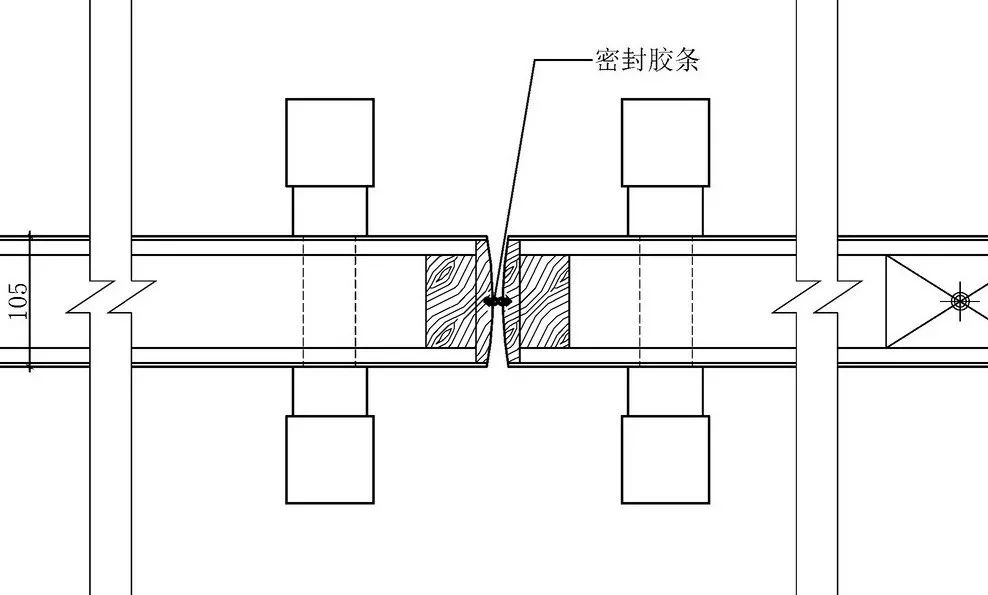

常规平开门中间会留2mm留缝，而超高超重门需要5~10mm留缝，而为了减少这种留缝情况，一般会在门扇中设置挡尘条或密封胶条进行封堵处理，也可将门扇做错缝处理。

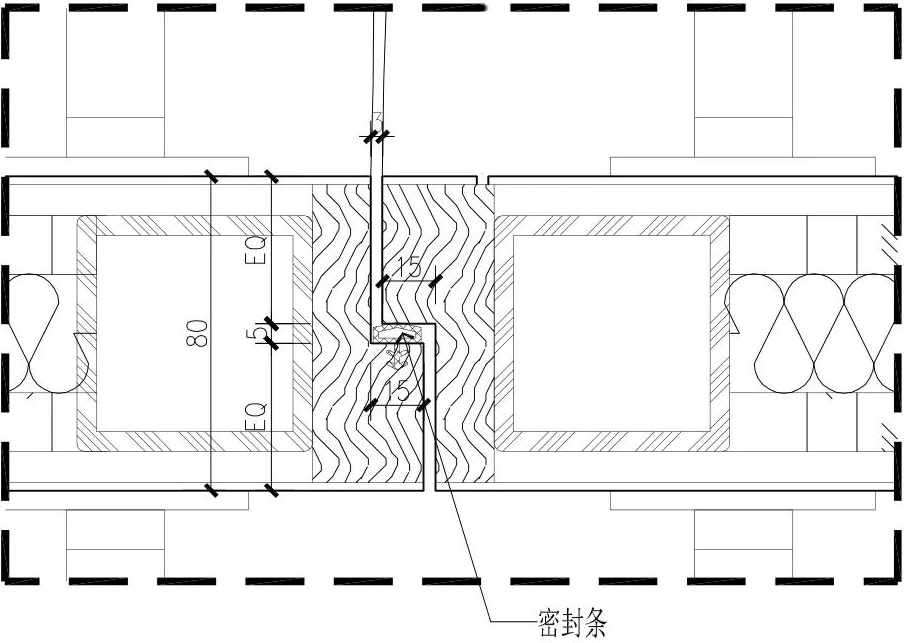

△错缝处理

2、设计要点考虑

根据使用空间的不同，还需考虑门的隔声性和功能性，是否需要增加挡尘条、地锁、密封条等门五金配件，还要考虑超高超重门的门套与周边材料的收口关系。

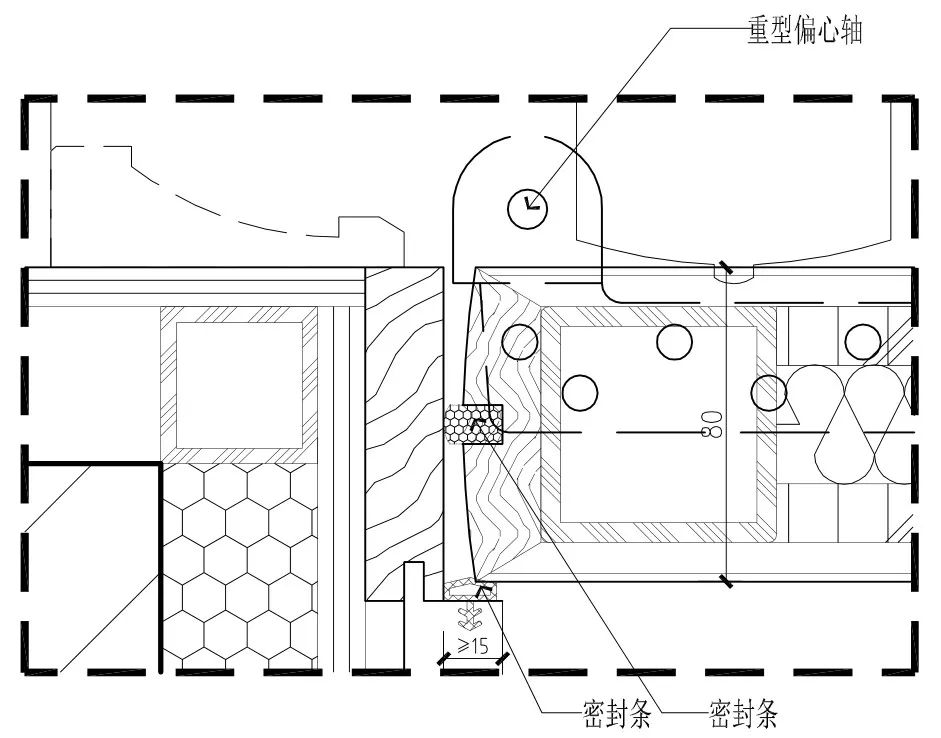

△安装节点详图

想要实现门的双向开启就需要利用天地轴来实现门的360°开启。

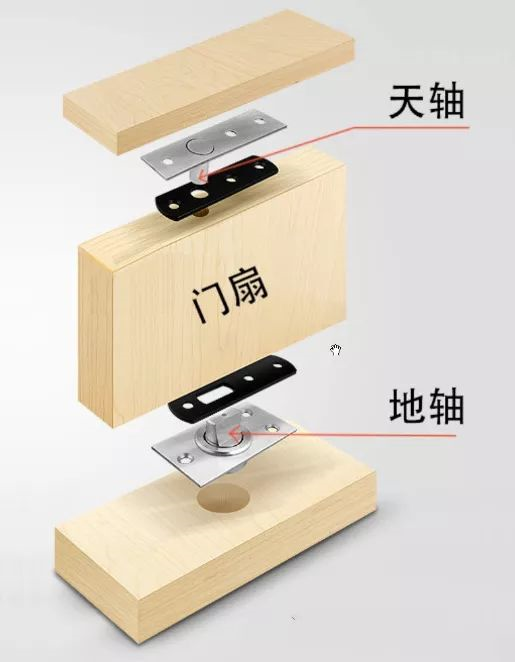

△天地轴安装示意图

3、门扇饰面层处理

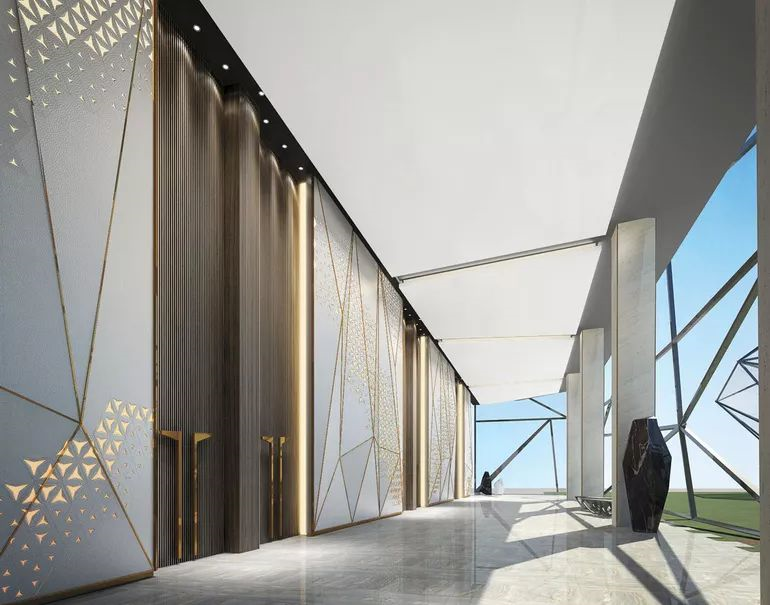

在设计方案或者进行深化设计时，切记面积过大的材料，一定需要预留工艺缝。如果在设计时没有考虑到大面积材料的分缝与周边造型的关系，施工方就有可能根据自己的理解进行材料下单，导致影响美观。

另外还需要考虑材料的规格限制，避免出现理想化设计的情况。大多数装饰板材的最大边长都在3000mm，如：木饰面，石材等。铝板、不锈钢板这种金属材料，常规最大边长在6000mm左右；

壁纸的宽幅在1400mm左右；只有玻璃这种常见的装饰材料可以定制加工到超过10m，但是其成本高的吓人。

www.shejidedao.com

联系微信dop032  回复暗号“公众号”入群交流

关于超过3米的门的设计要点，咱们做个总结：

1、先要明确超高超重门的开启方式，单向开启时根据门的规格选用对应重型合页或偏心门轴等的五金构件；双向开启时需采用重型地弹簧或天地转轴来做开合构件。

2、超高超重门采用定制重型门轴五金配件，偏心单向开启安装时，最大承重300-450KG门重（门底安装万向轮）；当门重在450-700KG之间或高于4m时，除采用定制超重型门轴外，每扇门上部还需增加三个重型中转门轴，门底安装万向轮。

3、超高超重门构造=金属门套+重型地弹簧+金属门扇；为保证门的稳固，需在门内增加钢架的形式来保证门的稳定性；当门超过6m时，应由结构设计核算是否需要增加安全链（防倒链）。

4、超高超重门的门缝需留5~10mm的缝，为了减少这种留缝情况，会在门扇中设置挡尘条或密封胶条进行封堵处理。
