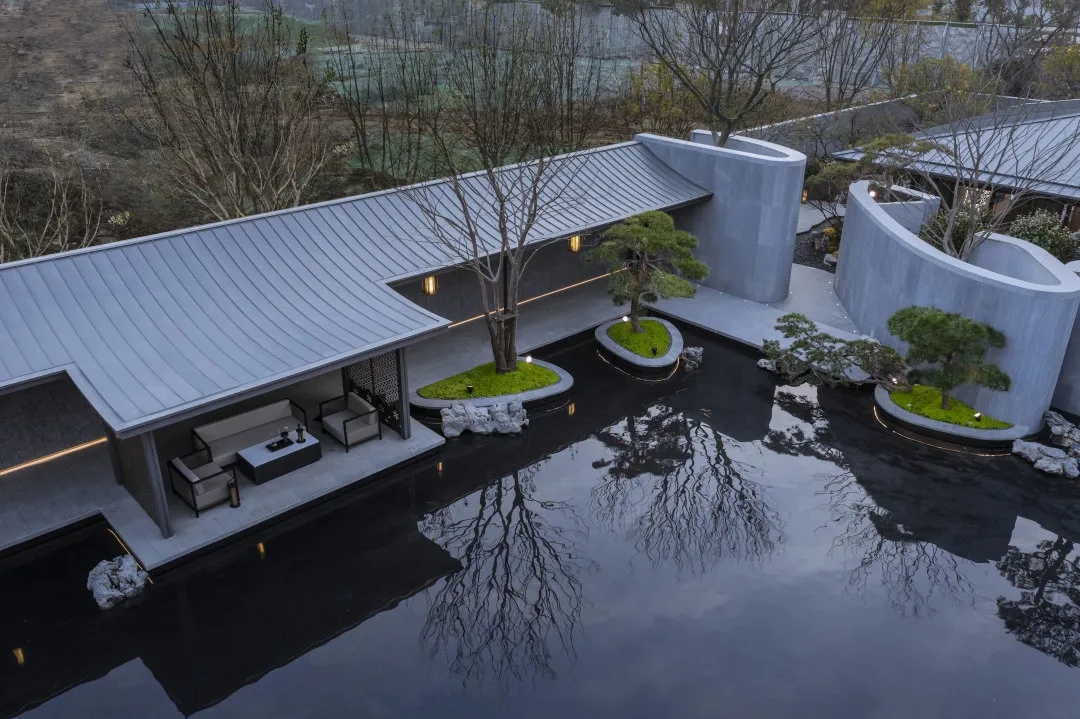

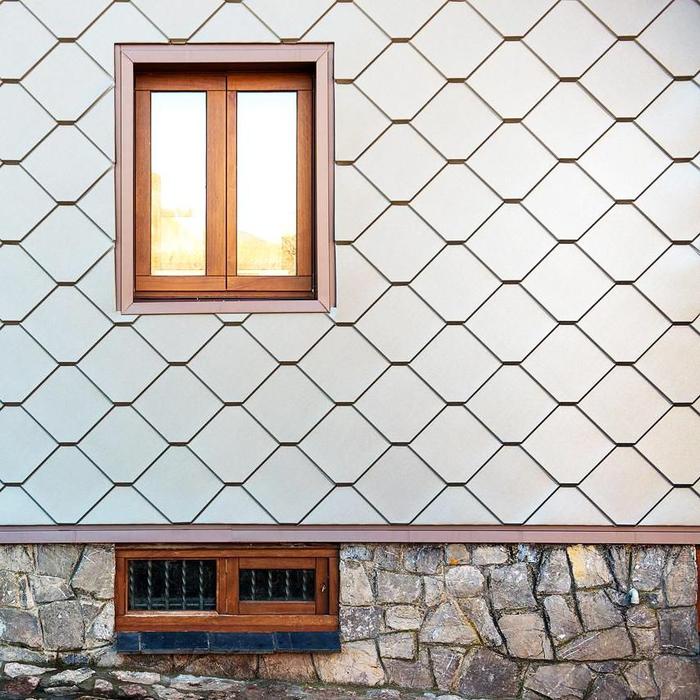

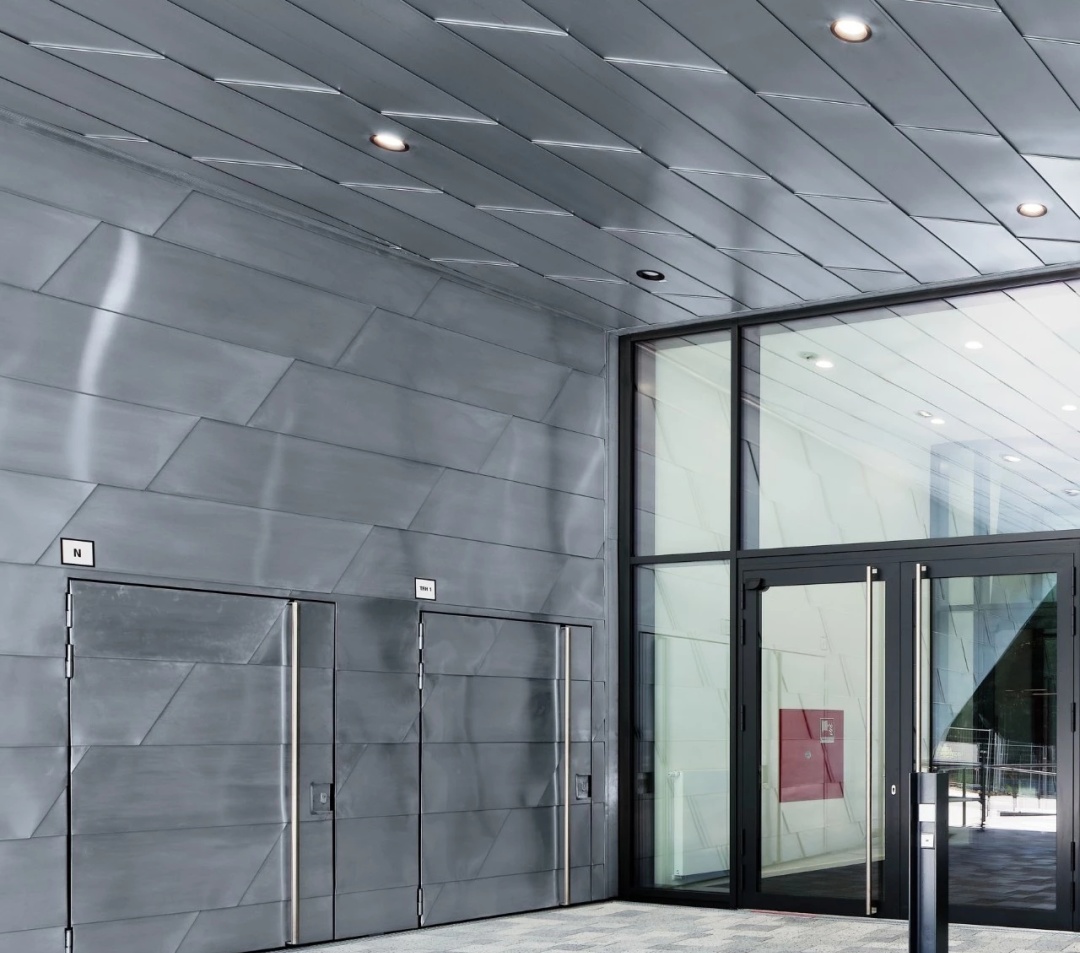

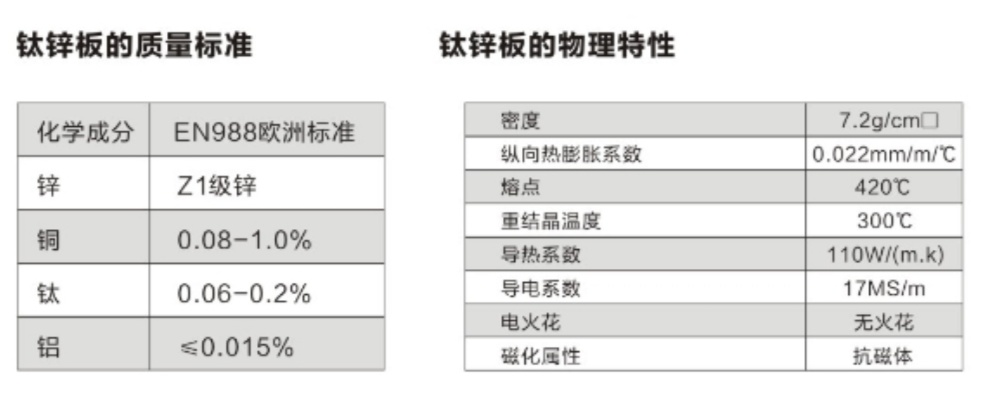

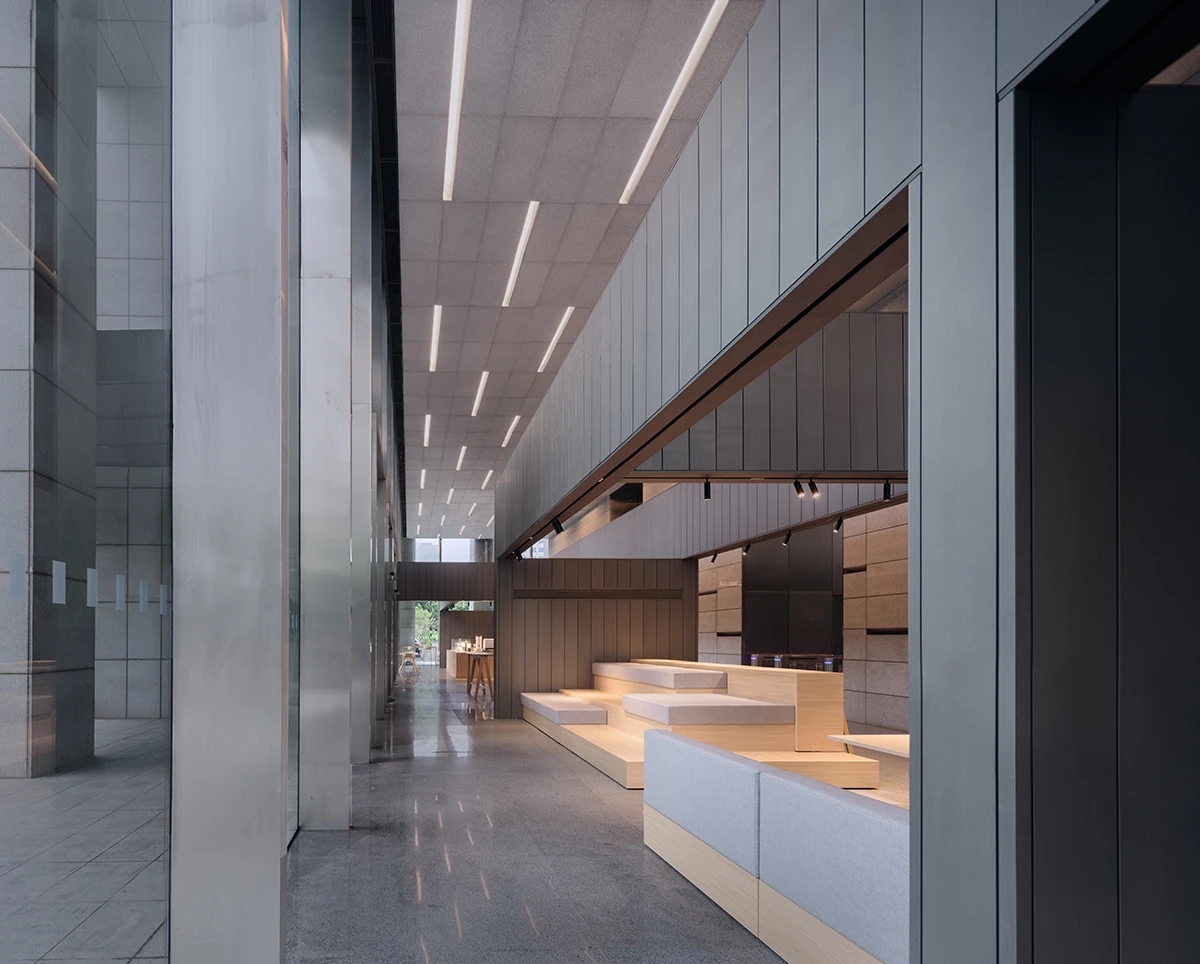

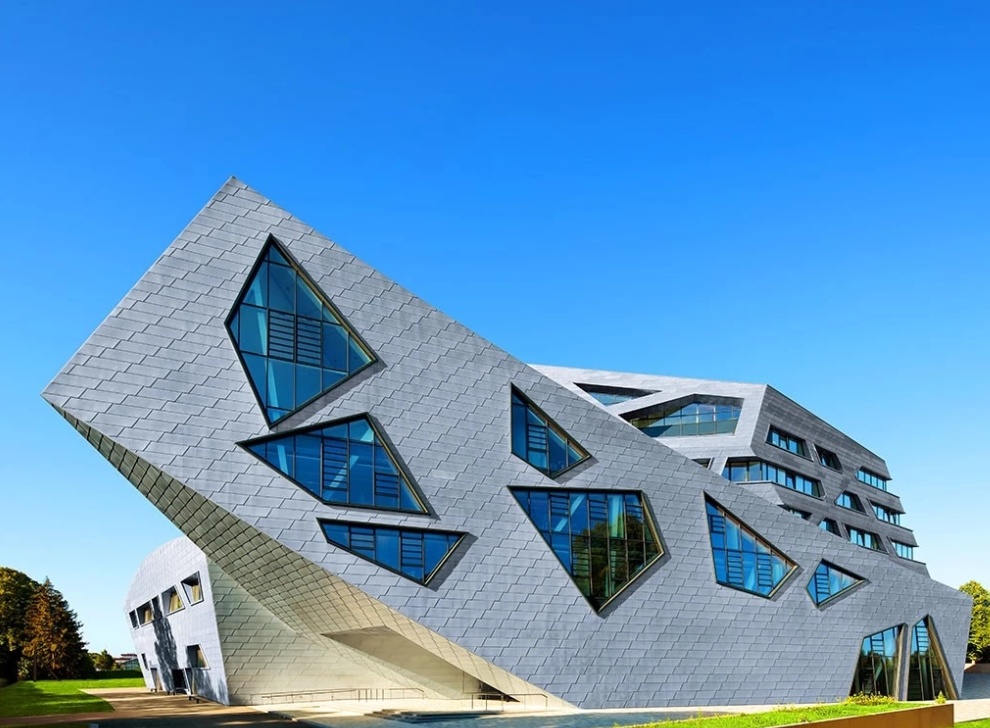

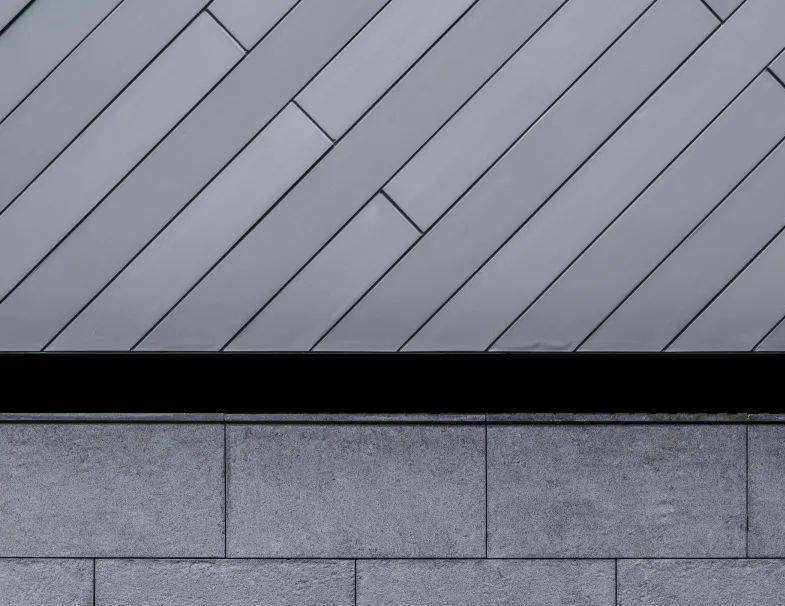

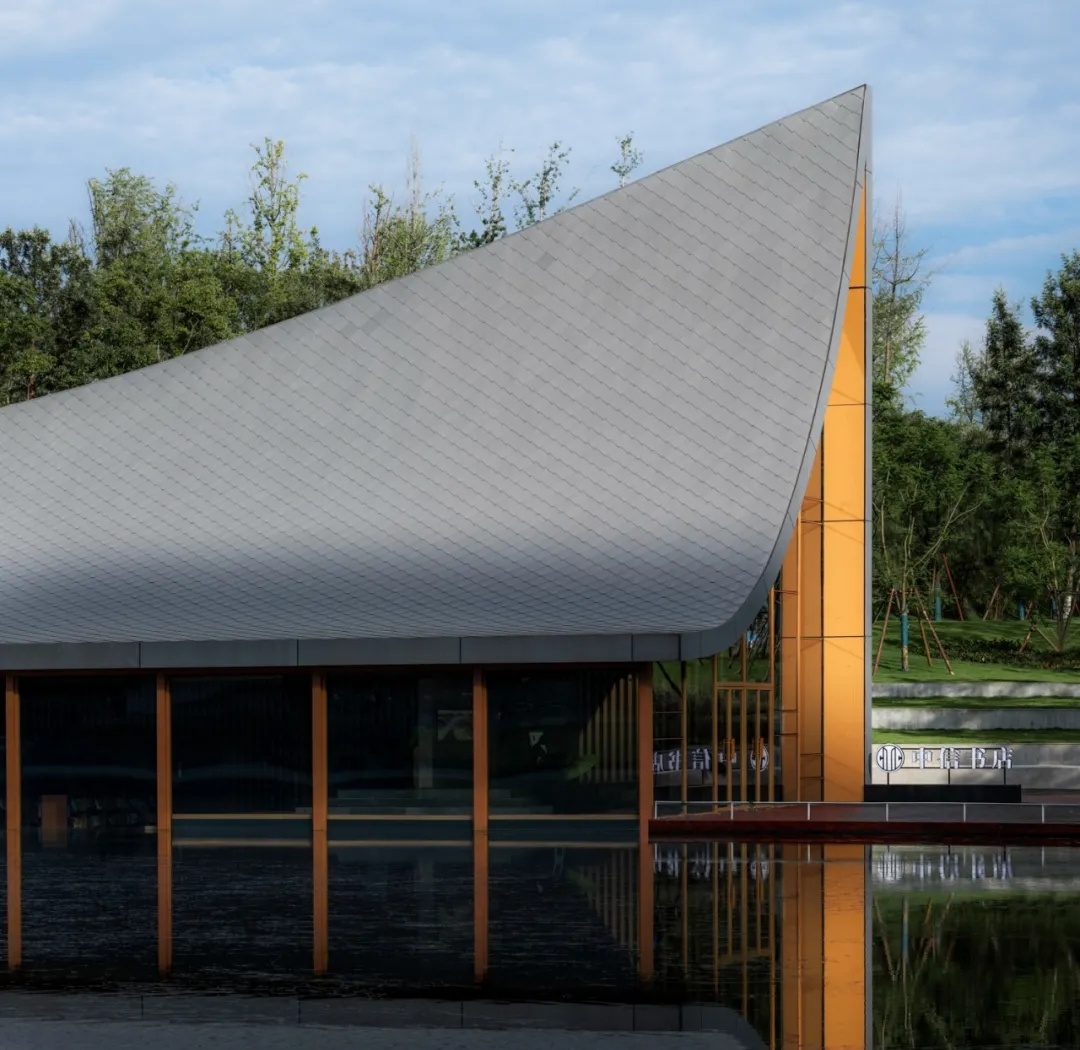

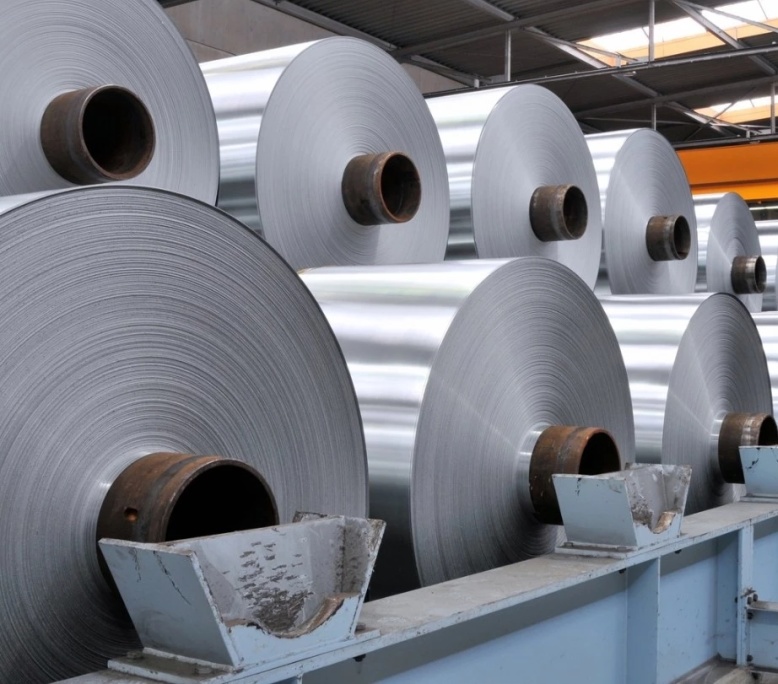

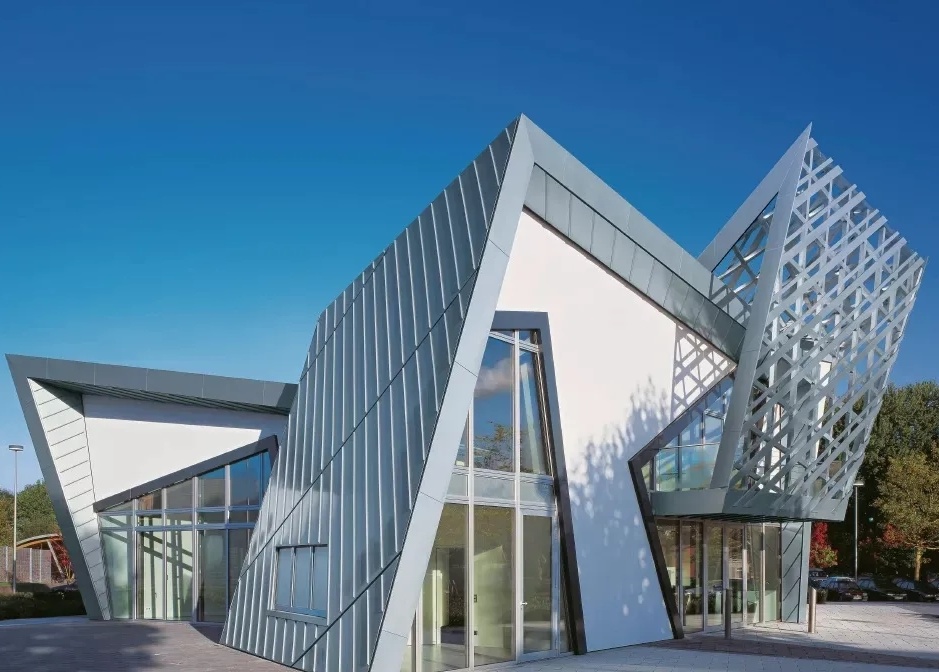

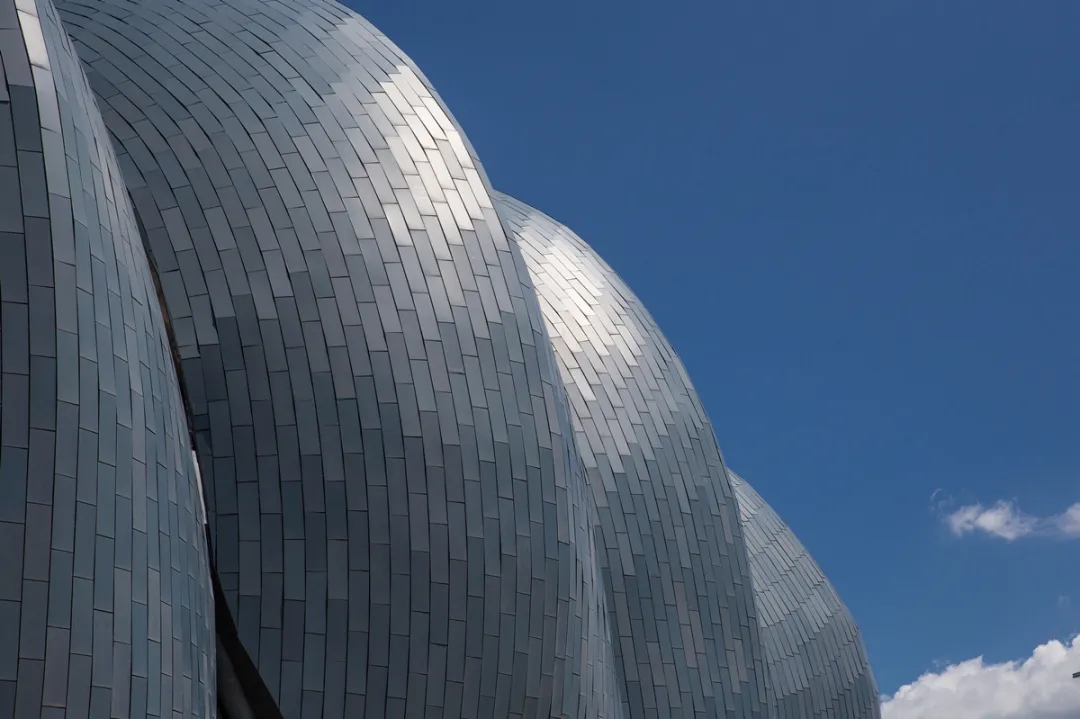

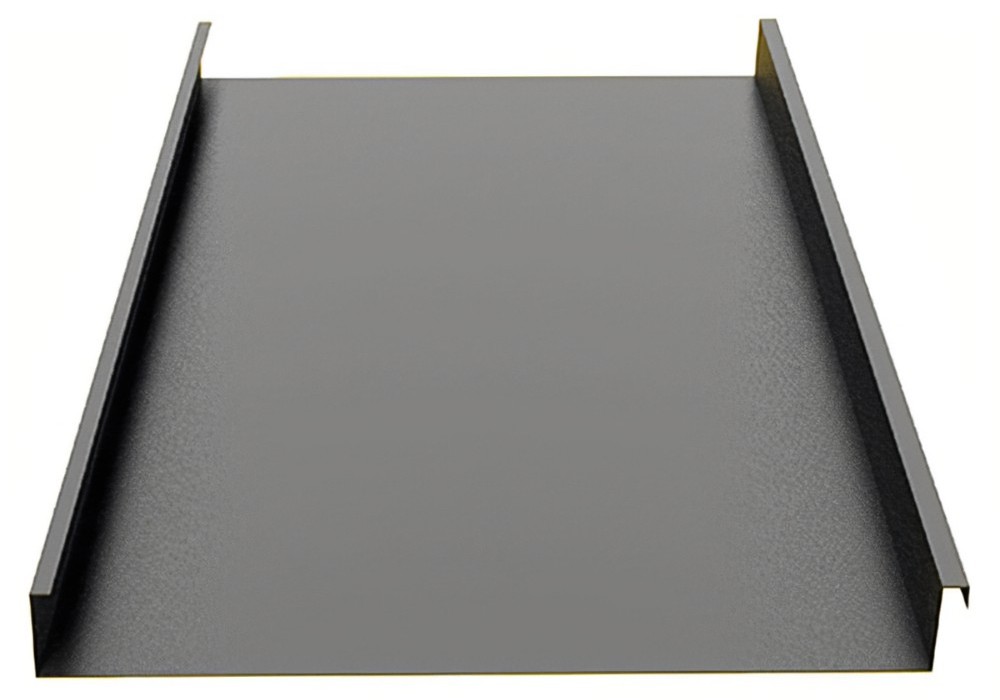

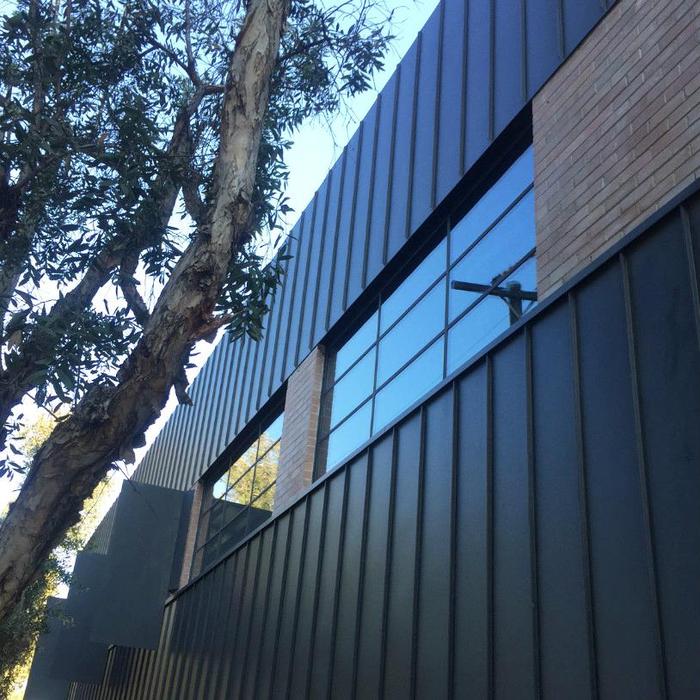

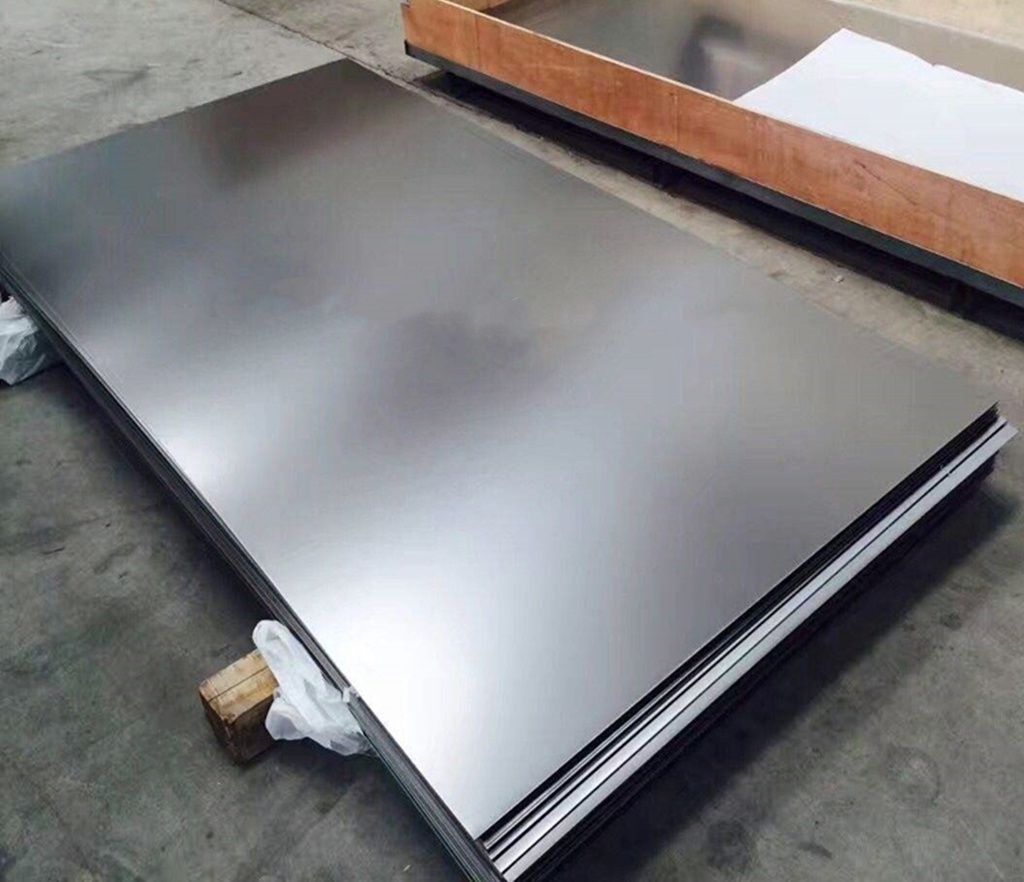

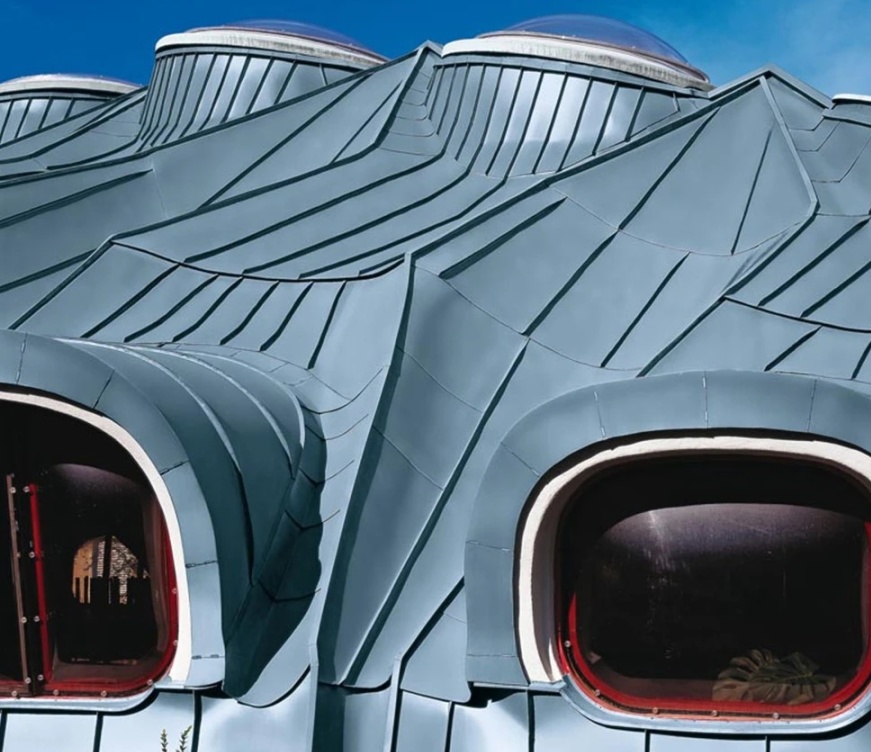

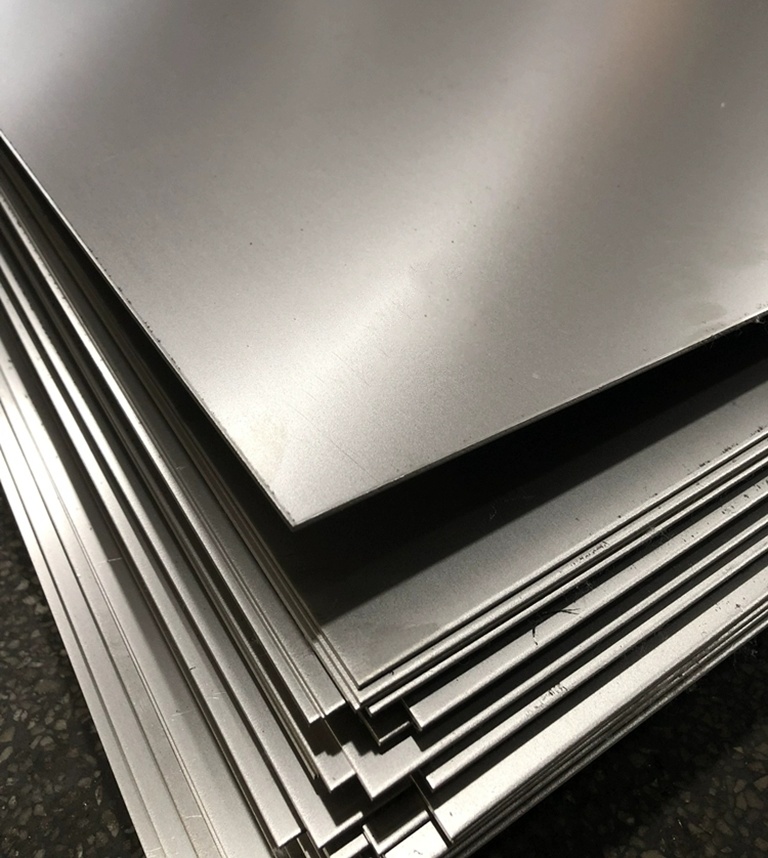

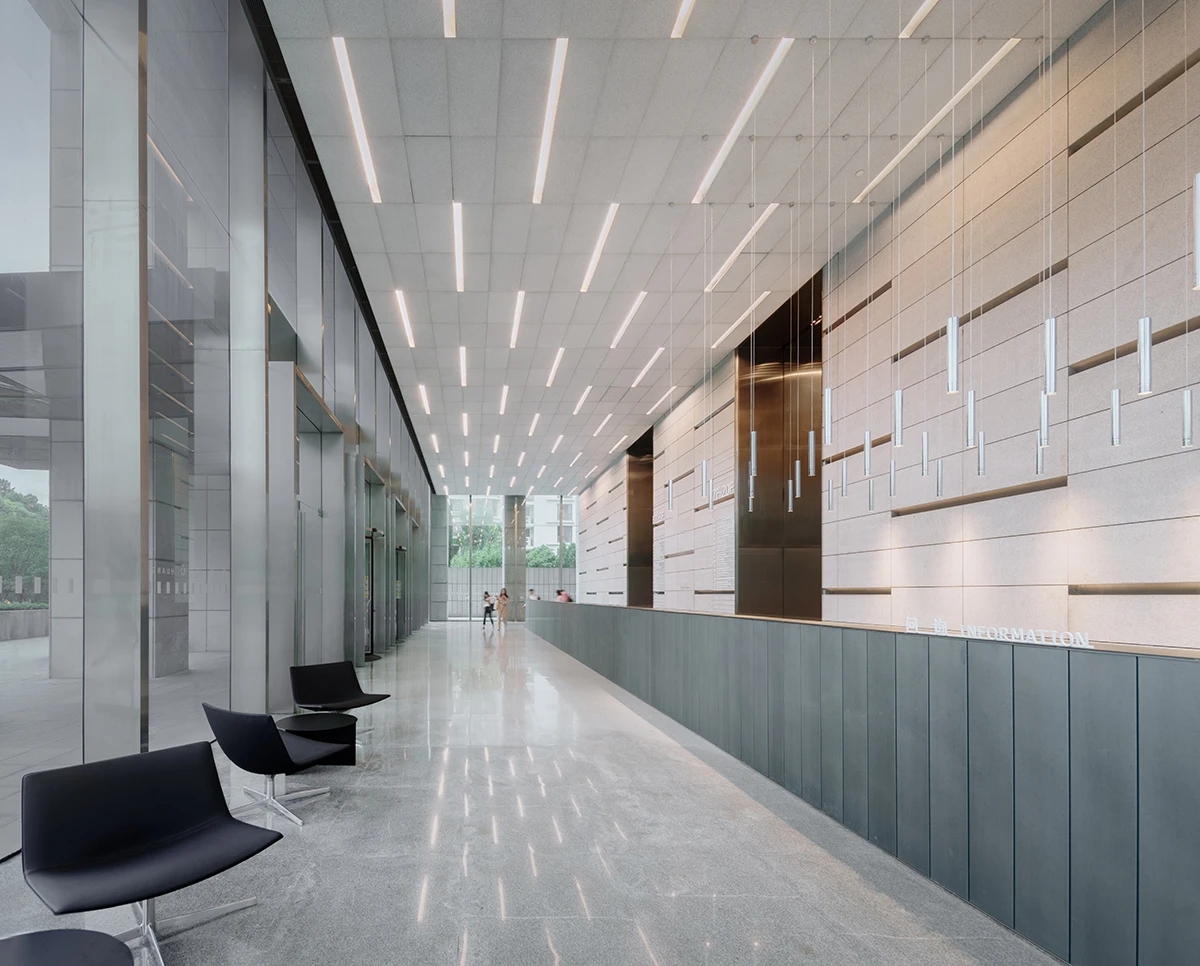

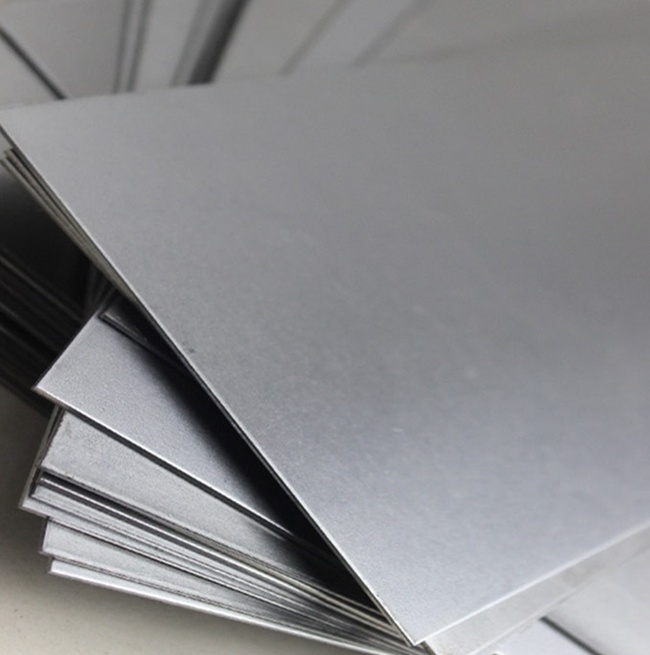

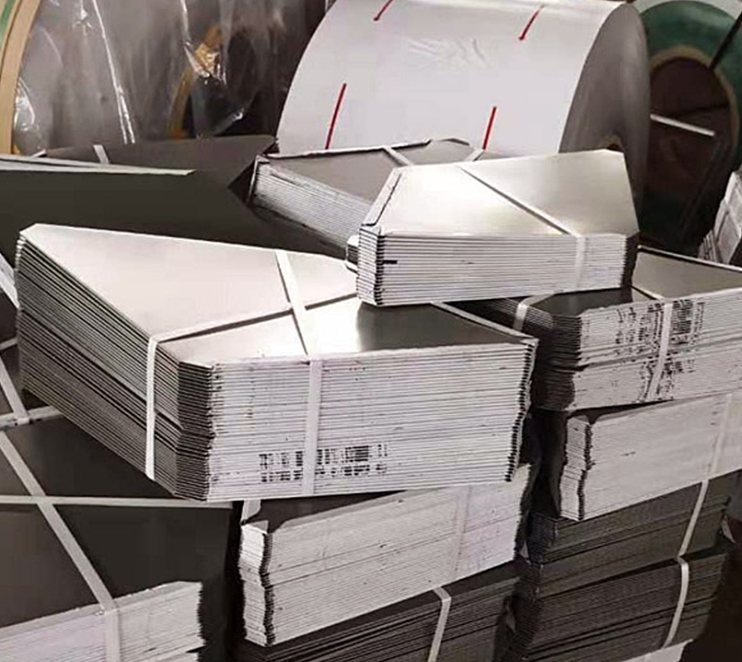

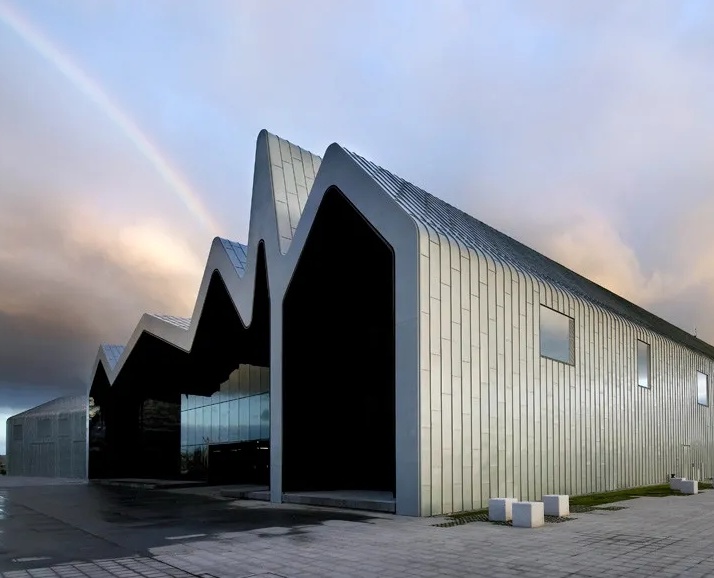

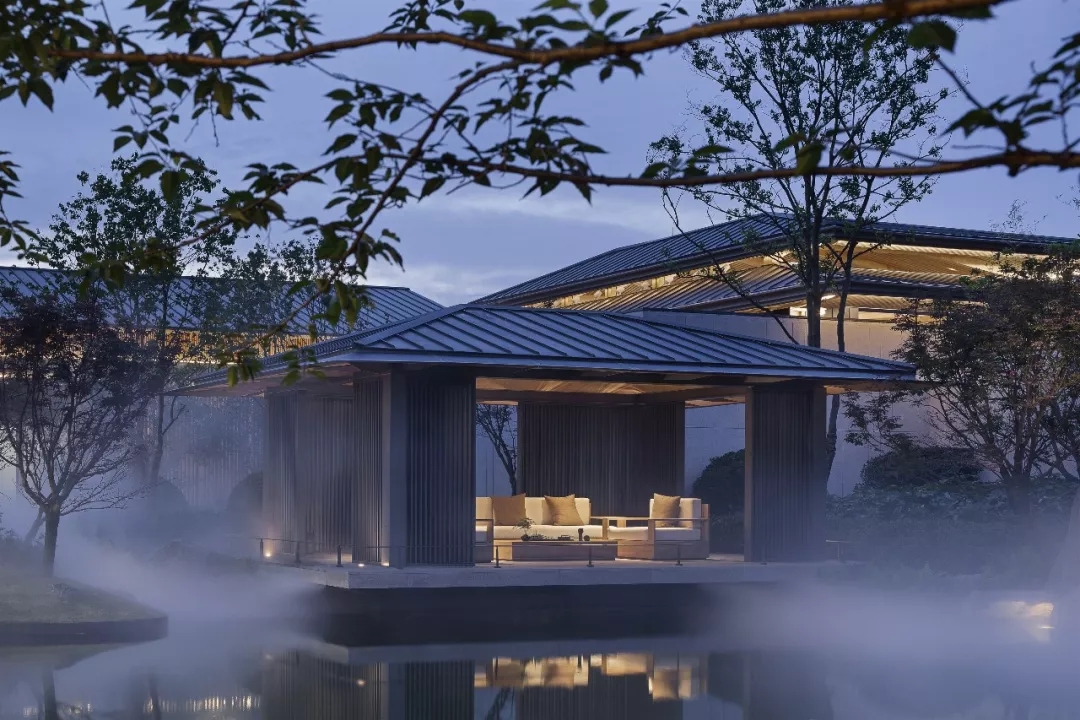

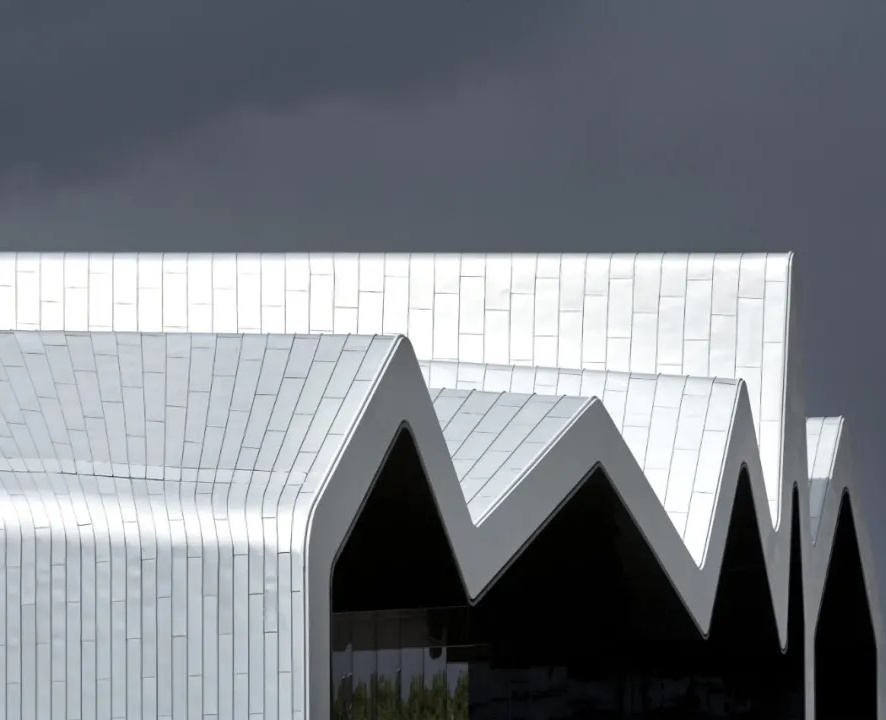

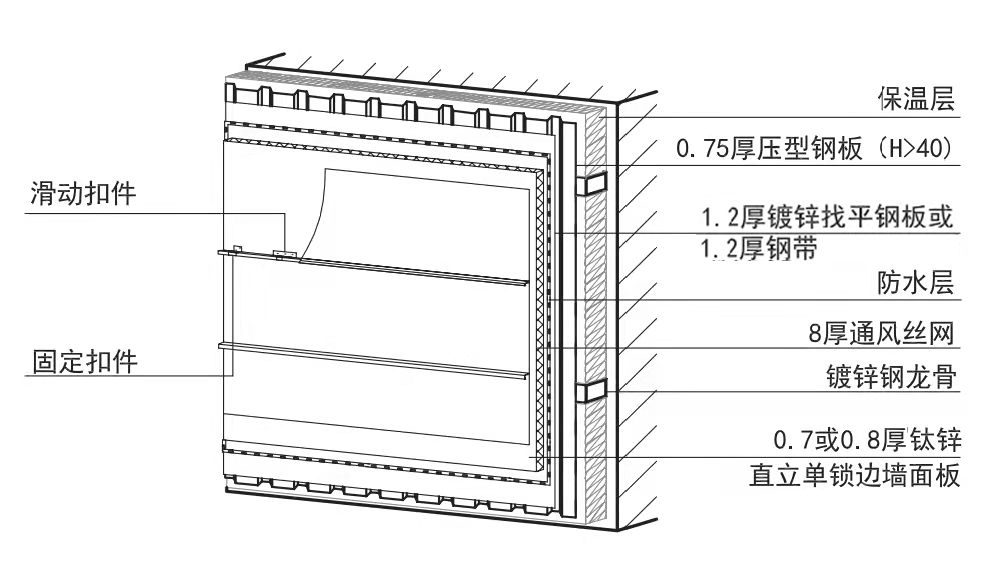

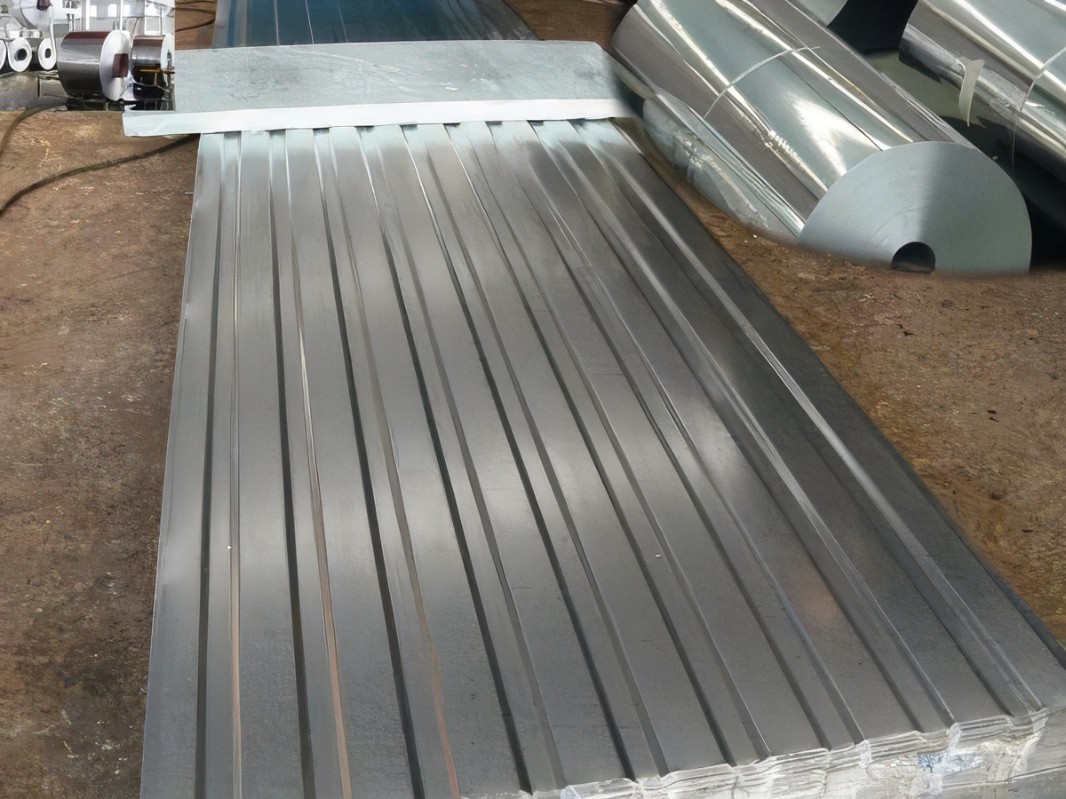

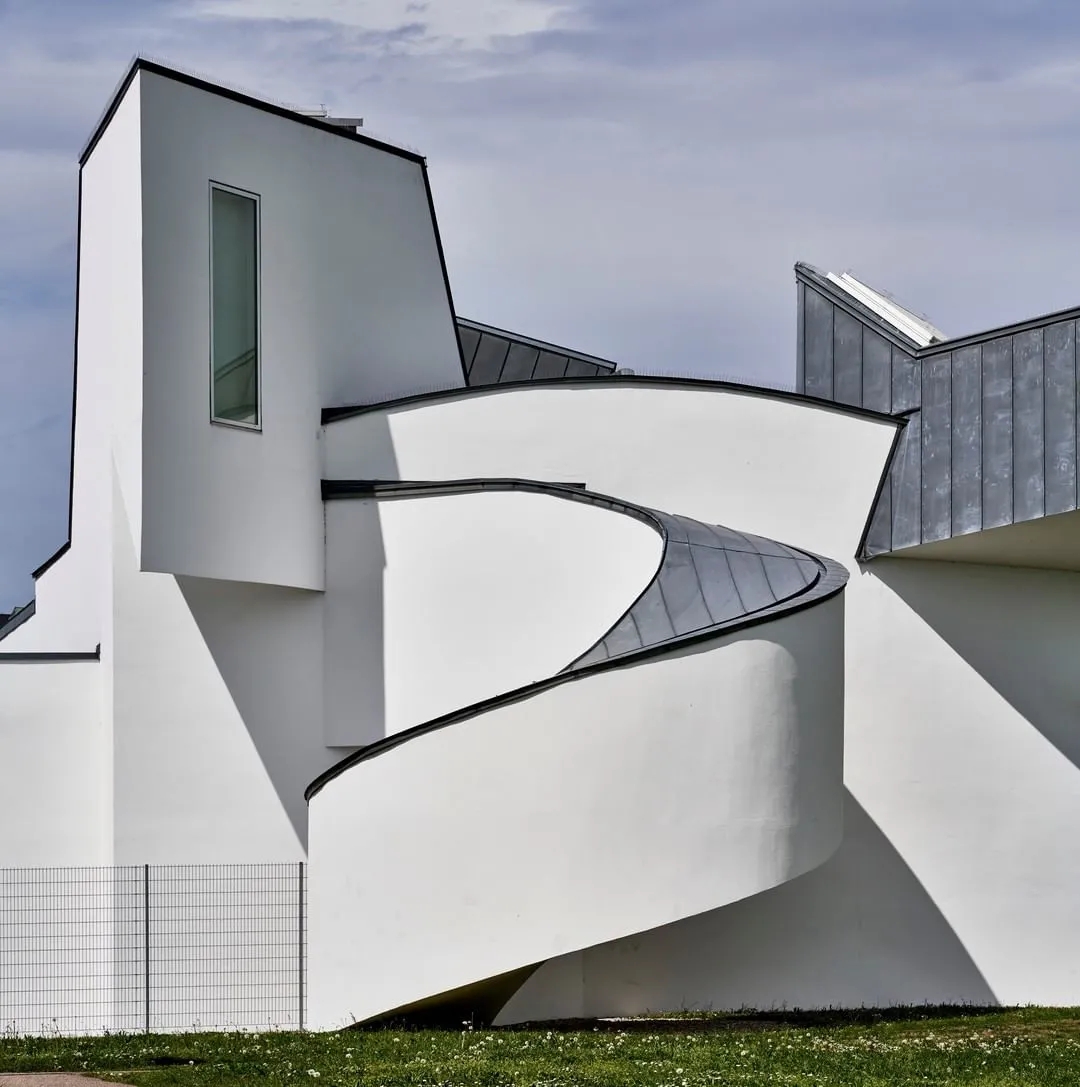

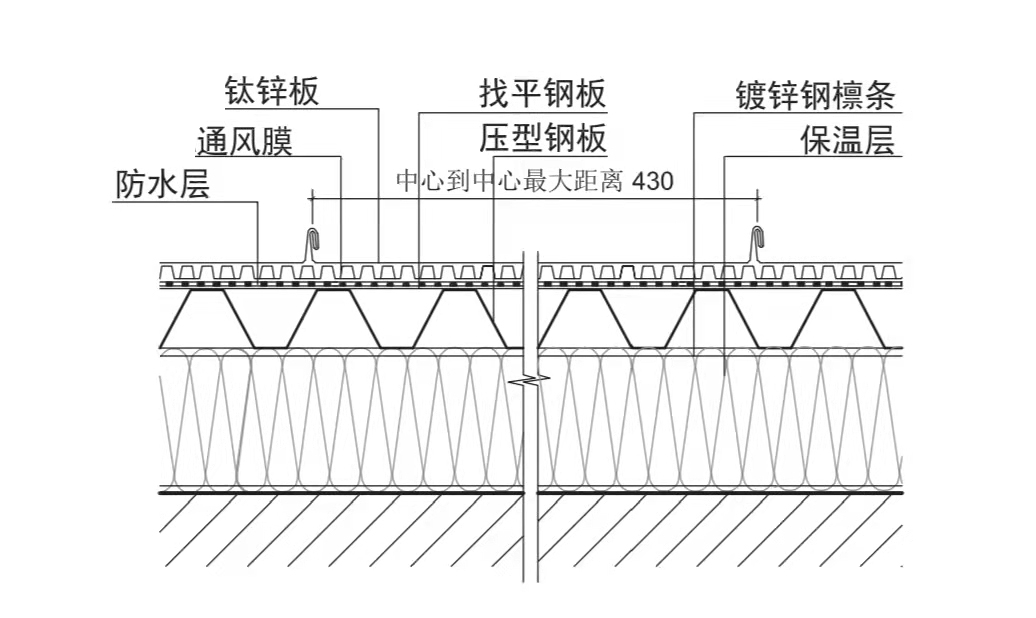

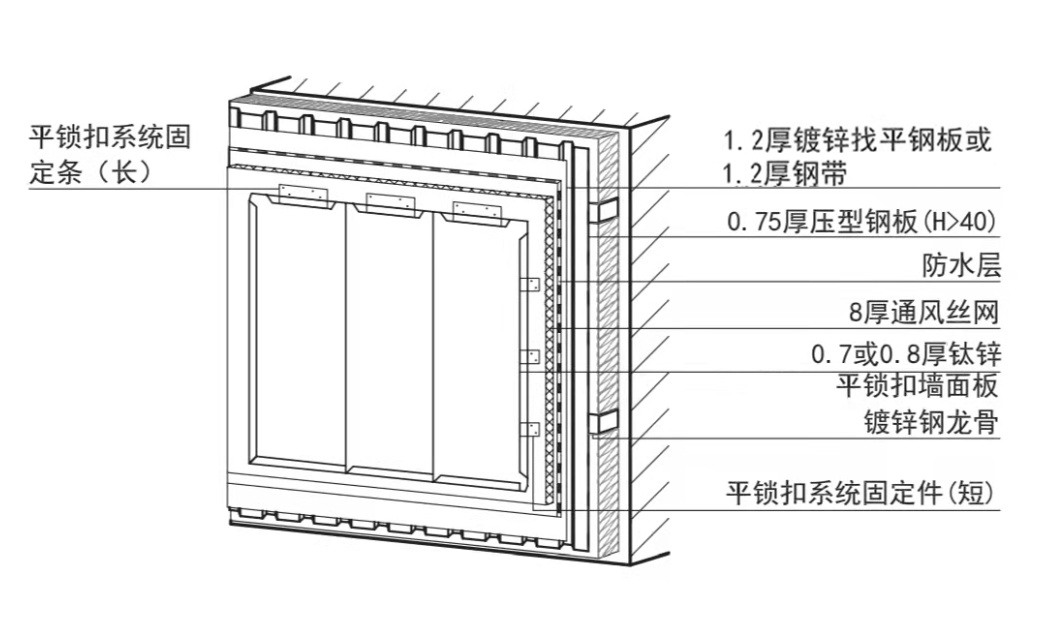

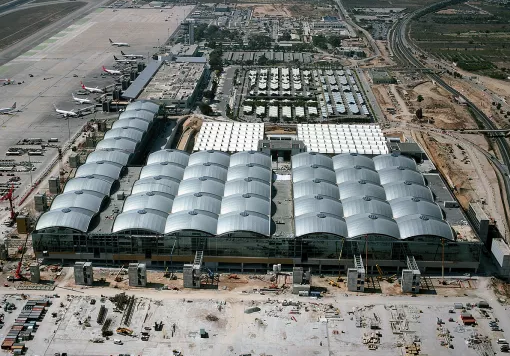

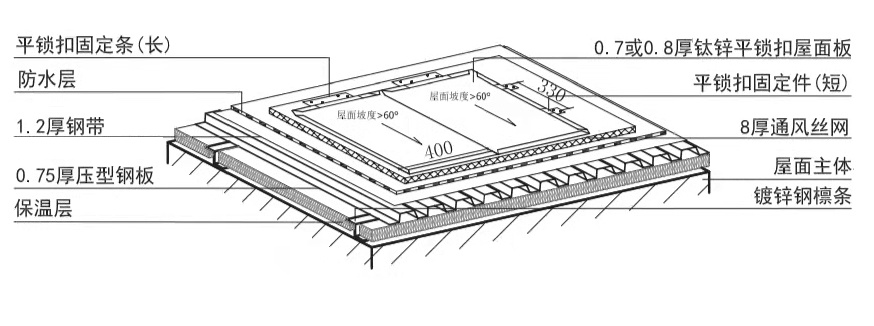

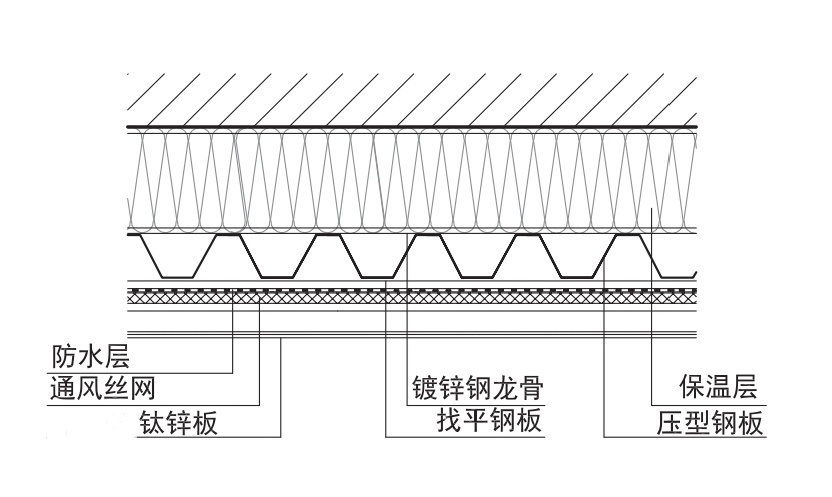

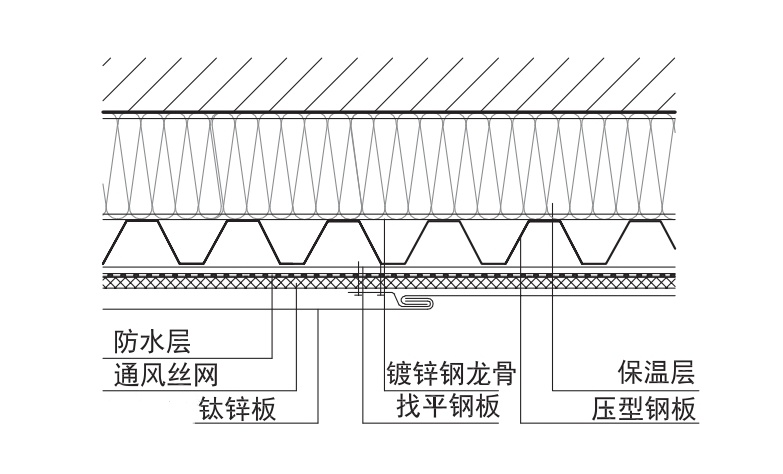

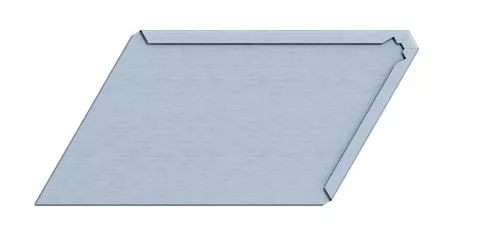

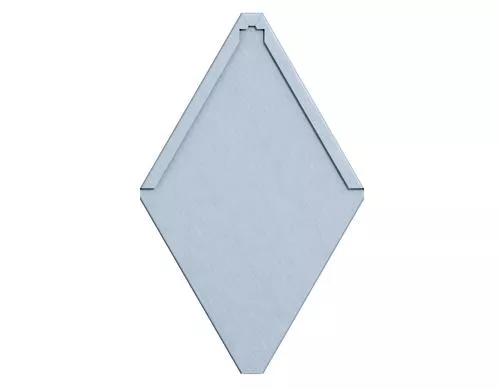

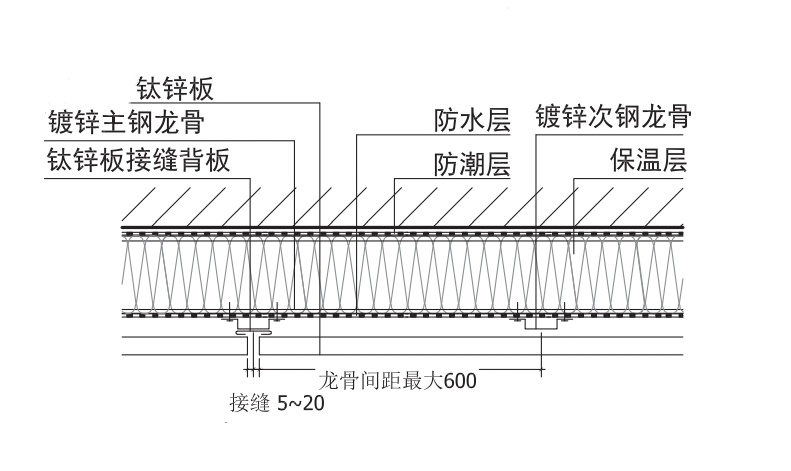

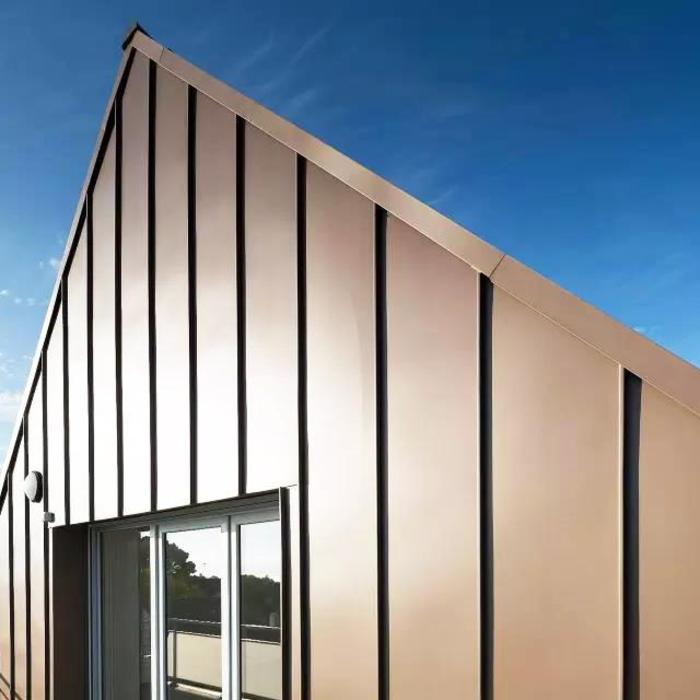

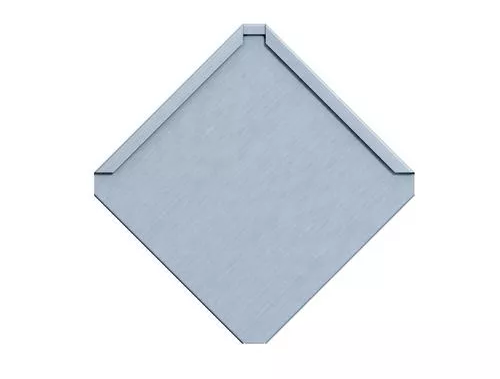

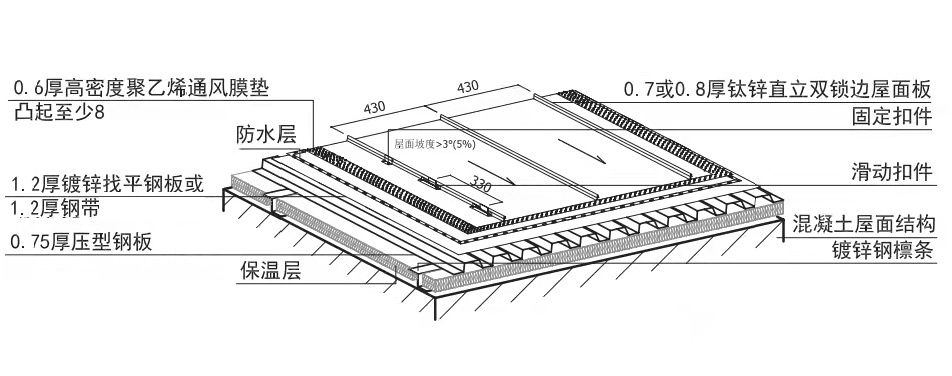

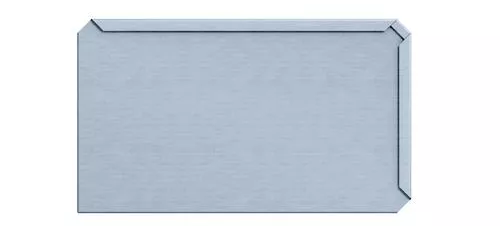

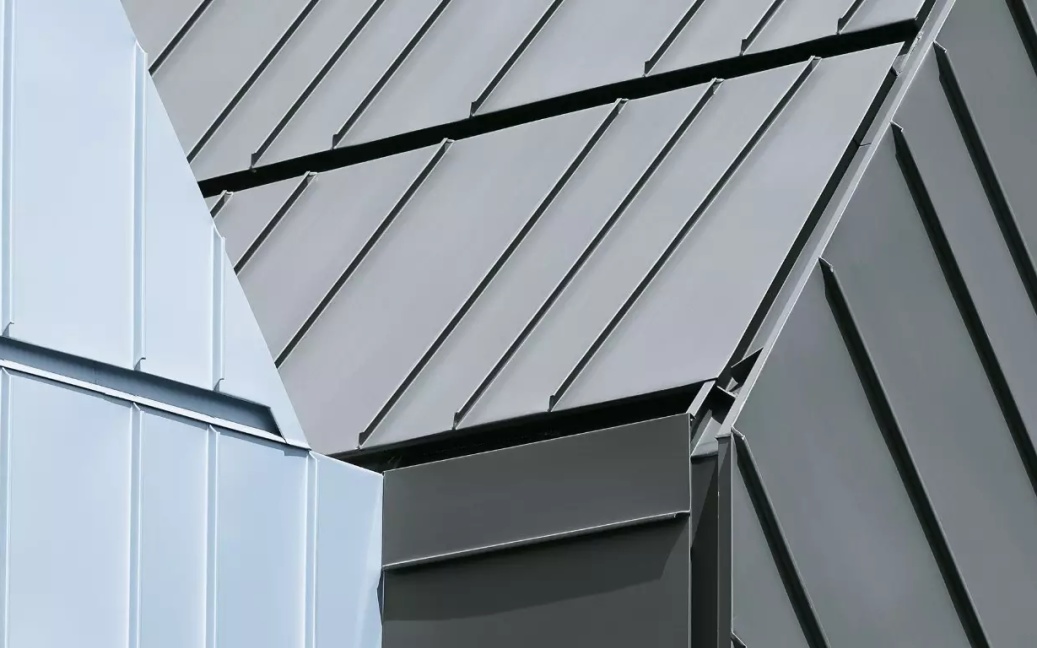

△项目：黄浦中心公共空间改造，摄影：梁山 dop设计（ID：dopdesign）原创 主讲人丨dop设计 作者丨dop设计 编辑丨丽子 今天要分享的材料内容，跟小编学生时代粉的建筑师弗兰克·欧·盖里有关，或许有的小伙伴可能猜测是金属钛，毕竟他有大量知名的建筑以钛为主要饰面材料。 （来源：google.cn，项目：维特拉设计博物馆） 那么，今天我们就从以下几个方面一起来聊一聊钛锌板吧！ 1、什么是钛锌板？ 2、钛锌板的类型及材料对比 3、钛锌板的施工工艺 01. 什么是钛锌板？ （来源：google.cn，项目：格拉斯哥交通博物馆） 1、钛锌板的定义 钛锌板（英文为Zinc-Copper-Titanium Alloy），也称为钛锌合金板、锌铜钛合金板、钛金板等。 由高纯度的Z1级别的金属锌与少量的金属钛（约0.06~0.2％）、金属铜（约0.08~1.0％）及金属铝（约≤0.015％）熔炼而成合金，经辊轧处理成片、条、板或卷状的建材板。 （来源：google.cn） 虽然叫钛锌板，但其实它的主体金属为锌，而钛的加入可以改善合金的抗蠕变性，铜的加入用以增加合金的硬度，超过了传统锌金属易弯折等局限的性能。 （来源：google.cn） （来源：google.cn） 2、钛锌板的特点 a、装饰性强 ①板材具有丰富的表现力，其延伸率和抗拉强度高，可塑性好，可满足各种各样造型设计（如弧形、曲面、球面、凹面等）的要求。 ②本身天然的金属色泽，可与多种材料完美搭配 ，充分满足多种设计风格及个性需求。 （来源：RHEINZINK，项目：吕讷堡大学中央大楼） b、绿色环保 ①钛锌板可以通过再次熔化而被 100% 的回收利用，不会分解散发有害物质，所以不污染环境。 ②钛锌板的使用不会对周围环境产生任何不良影响，冲刷钛锌板表面的水用来浇灌植物都无任何副作用。 （项目：黄浦中心公共空间改造，摄影：梁山） c、性能优越 ①材料耐腐蚀性和耐磨耗性极强，耐侯性好。 ②有划伤后自动愈合不留划痕、免维护等特点。同时具有独特的抗菌抑菌功能。 ③属于不燃材料，防火性能优异。 ④可作为避雷闪接器，同时还可以防止电磁辐射。 ⑤使用寿命长，约80~100 年。 ⑥反射率低，不会造成光污染。 （来源：google.cn，项目：格拉斯哥交通博物馆） d、施工多样 ①表面不打胶、无明钉，可通过咬合、搭接、翻折等机械操作完成安装施工。 ②可直接焊接，表面无需做任何预处理。 （来源：RHEINZINK） e、价格昂贵 在众多金属材料中，钛锌板的价格相对昂贵一些，但是因其优越的材料性能，综合来看，其性价比也在中高范围内。 （来源：RHEINZINK） 3、常用参数 钛锌板的常用参数如下： 大部分产品为卷材，最大长度可现场成型确定，宽度多为400mm~1000mm或定做。施工安装可选择现场制作为板材或片材，也可以在工厂预制成成品板材或片材。 基材厚度：多为0.65mm、0.7mm、0.82mm、0.9mm、1.0mm、1.2mm、1.5mm等。 基材重量：多为3.5~7.5kg/㎡，如0.82mm厚的钛锌板屋面板重量仅为5.7kg/㎡，是一种极轻材料。 (以上均为材料的市面上大部分产品常用参数，仅供参考) 4、价格区间 钛锌板主要受尺寸、颜色、厚度、品牌等因素的影响，售价约为500~1250元/㎡。 (以上价格仅为市场普通中端价格，材料价格根据其不同项目，不同品牌，以及定制等多方原因会有较大浮动，仅供参考。） 02. 钛锌板的类型及材料对比 1、钛锌板的类型 钛锌板通常可以根据材料形状的不同以及板材颜色的不同来分类。 a、根据材料形状的不同分类 根据材料形状的不同，钛锌板通常可以分为卷材、板材和片材三类。 ①卷材 指连续成卷的钛锌板。通常现场制作施工构建会从工厂直接采购钛锌板卷材。 （来源：RHEINZINK） △材料示意 ②板材 外形扁平，宽厚比大，单位体积的表面积也很大的钛锌板，多为矩形或板材经加工折边后的形态。 （来源：google.cn） △材料示意 （来源：google.cn） △材料示意 ③片材 多指单片表面积相对较小的钛锌板，有方形、矩形、菱形和平行四边形等带折边的类型。 （来源：google.cn） △材料示意 （来源：RHEINZINK） △方形片材示意 （来源：RHEINZINK） △方矩形片材示意 （来源：RHEINZINK） △菱形片材示意 （来源：RHEINZINK） △平行四边形片材示意 b、根据板材颜色的不同分类 根据板材颜色的不同，钛锌板通常可以分为原色（天然钝化）和预钝化色两类。 ①原色（天然钝化） 酸洗后的钛锌板，表面会形成蓝灰色或者石墨灰的碱式碳酸锌层。使其接近自然环境中的氧化状况，并通过预处理而加速了氧化，呈现出接近天然氧化效果的色泽。 （来源：google.cn） △材料示意 （来源：google.cn） △色彩效果示意 表面非涂漆，而是通过在钝化层中添加少量的矿物颜料形成的。常见的颜色偏绿、红、蓝、棕、黑色系。特别是隋着光线变化，会显出不同颜色，给人以奇妙的视觉美感。 （来源：google.cn） △材料示意 （来源：google.cn） △色彩效果示意 2、材料对比 钛锌板广泛应用于建筑屋面及外墙，下面就从材料组成、材料性能及材料应用三个方面，比较一下钛锌板与同类型常用的金属板铝镁锰板的材料差异。 a、材料组成 钛锌板：以Z1级锌为主基金属，再加入少量铜、钛及铝金属元素熔炼而成。 （来源：google.cn） 铝镁锰板：以铝为主基金属，再加入少量镁、锰金属及其他允许的少量金属元素熔炼而成。 （来源：google.cn） b、材料性能 钛锌板：具有极高的耐腐蚀性及耐磨损性，屋面及外墙的持续寿命可达80~100年，表面处理工艺使得其色泽自然、质感极佳，具有复原性，划痕会自动复原，无需维护，属于环保材料。 （来源：RHEINZINK，项目：吕讷堡大学中央大楼） 铝镁锰板：耐腐蚀性很好，耐磨损性相对较低，材料本身的使用寿命约30年，表面处理工艺以涂装为主，色泽及质感相对较差一些，不具有复原性，表面涂装破损或剥落后需重新维修，属于环保材料。 （来源：google.cn，项目：无锡三盛督府天承水石三部） c、材料应用 钛锌板：多用于具有历史性、纪念性、代表性的重要建筑物，如：纪念馆、博物馆、体育馆、机场等。其价格相对较昂贵，通常售价为500~1250元/㎡。 （来源：维基百科，项目：西班牙阿利坎特机场） 铝镁锰板：适用于各大型公共建筑，也可应用于中小型建筑及家用别墅等。价格适中，通常售价为200~500元/㎡，性价比优于钛锌板，价格优势使得铝镁锰板具有更广泛的应用性。 （来源：google.cn，项目：上海融创.山水拾间） 03. 钛锌板的施工工艺 钛锌板主要应用于建筑的屋面系统、幕墙系统、落水系统、室内装饰、屋顶装饰物等方面。特别适合公共建筑（尤其是标志性建筑）如机场、会展中心、文化中心、体育场馆、高级住宅、高级写字楼等。 （来源：RHEINZINK） 钛锌板施工工艺多样，主要可分为屋面系统和墙面系统两大类，下面咱们就从这两个方面聊一聊钛锌板最常用的几种施工工艺。 1、屋面系统 钛锌板屋面系统主要可分为直立锁边系统和平锁扣系统两类。 a、直立锁边系统 此系统为传统钛锌板安装系统，采用单锁或双锁重叠后立边，通常屋面用双锁边。 a) 施工流程 ①前期准备、测量放线 ②安装镀锌钢檩条 ③铺设保温层 ④安装压型钢板支撑层 ⑤安装镀锌钢板找平层 ⑥安装山墙及檐口附件(若没有山墙或檐口可取消此项） ⑦铺设防水层 ⑧铺设通风膜空气垫层 ⑨安装钛锌板屋面板及扣件 ⑩修边收边收口、清洁整理 （来源：VMZNIC） △节点构造 b) 适用范围 ①适合于大面积的屋面以及恶劣气候地区的建筑，比如经常遭受强风、暴雨和降雪的地区(山区或大陆性气候） ②适用于所有造型屋面，如平面、曲面、内凹、外凹、圆锥、球形和双曲面等 ③屋面坡度需≥5％（即3º） c) 工艺特点 ①世界范围内广泛适用的传统系统 ②灵活性和简洁性适合多种建筑设计要求 ③具有最佳的抗风性能 ④安装快速、简单经济 （来源：google.cn） b、平锁扣系统 此系统将板材的四边采用简单的折边相互咬合，使用隐蔽式的扣件及螺丝安装。 a) 施工流程 ①前期准备、测量放线 ②安装镀锌钢檩条 ③铺设保温层 ④安装压型钢板支撑层 ⑤安装镀锌钢板找平层 ⑥安装山墙及檐口附件(若没有山墙或檐口可取消此项） ⑦铺设防水层 ⑧铺设通风降噪网 ⑨安装钛锌板屋面板及扣件 ⑩修边收边收口、清洁整理 （来源：VMZNIC） △节点构造 b) 适用范围 ①适合于平面或曲面造型屋面 ②屋面坡度≥60％（即30º） c) 工艺特点 ①可设计不同的版型排布产生不同的肌理效果 ②多样性和韵律感适合多种建筑设计要求 ③表面平整，没有凸出部件 （项目：成都兴隆湖中信书店，摄影：存在建筑Arch-Exist） PS:注意事项 ①钛锌板的适用坡度为3º~90º，几乎是从很低的坡度开始一直到垂直的各种坡度都可以采用。 ②屋面系统工程施工是在钢筋混凝土结构或钢结构之上完成，要求屋面系统施工前必需具备施工工作面。 ③施工安装时建议使用成型机和锁边机，可以节省了大量的施工时间和人力成本，同时保证施工精度。 ④安装时，屋面屋檐应留有进气口，屋脊处应留出气口，不得封死；屋面系统的通风层厚度不得低于40mm。 2、墙面系统 钛锌板墙面系统主要可分为直立锁边系统、平锁扣系统及内锁扣系统三类。 a、直立锁边系统 此系统为传统钛锌板安装系统，采用单锁或双锁重叠后立边，通常墙面用单锁边。 a) 施工流程 ①前期准备、测量放线 ②安装镀锌钢龙骨 ③铺设保温层 ④安装压型钢板支撑层 ⑤安装镀锌钢板找平层 ⑥铺设防水层 ⑦铺设通风降噪网 ⑧安装钛锌板墙面板及扣件 ⑨修边收边收口、清洁整理 （来源：VMZNIC） △节点构造 b) 适用范围 ①适合于恶劣气候地区的建筑外墙，比如经常遭受强风、暴雨和降雪的地区(山区或大陆性气候） ②适用于所有造型立面，如平面、曲面、内凹、外凹、圆锥、球形和双曲面等 c) 工艺特点 ①较低的立边高度，使屋面和墙面呈现出独特的统一方向的韵律感和现代感。 ②在处理更加复杂的立面设计时表现出更先进的技术优势 ③多变性和安全性适合多种建筑设计要求 ④安装技术成熟，易操作 （来源：google.cn） b、平锁扣系统 此系统将板材的四边采用简单的折边相互咬合，使用隐蔽式的扣件及螺丝安装。 a) 施工流程 ①前期准备、测量放线 ②安装镀锌钢龙骨 ③铺设保温层 ④安装压型钢板支撑层 ⑤安装镀锌钢板找平层 ⑥铺设防水层 ⑦铺设通风降噪网 ⑧安装钛锌板墙面板及扣件 ⑨修边收边收口、清洁整理 （来源：VMZNIC） △节点构造 b) 适用范围 适合于平面或曲面造型墙面 c) 工艺特点 ①板型灵活多变，有长条板、方形板、菱形板、多边形板等。 ②板材拼接方式有浮雕式和嵌入式两种，满足不同的立面设计效果 （来源：google.cn） c、内锁扣系统 此系统是开放式幕墙体系，墙板用隐蔽式扣件及螺丝安装于框架结构上。 a) 施工流程 ①前期准备 ②测量放线 ③安装主龙骨（镀锌钢龙骨或铝龙骨） ④铺设保温层 ⑤铺设防水层 ⑥安装次龙骨（镀锌钢龙骨或铝龙骨） ⑦安装钛锌板墙面板及扣件 ⑧修边收边收口及嵌缝处理 ⑨清洁整理 （来源：VMZNIC） △节点构造 b) 适用范围 适合于平面造型墙面 c) 工艺特点 ①类似普通金属板幕墙体系，适用性更强 ②与不同材料或尺寸规格的板材组合，形成更丰富的装饰效果 ③表面平整顺滑，安装便捷 （来源：google.cn） 注意事项 ①钛锌板内锁扣系统施工时，可横向、竖向、斜向铺设于平直表面上。 ②墙面系统工程施工是在土建主体结构之上完成的，且需设置预埋件或后置埋件。 ③内锁扣系统的支撑框架可以是最小1.5mm厚的镀锌钢龙骨或最小2mm厚的铝龙骨；龙骨宽度不应低于50mm，间距不得超过600mm。 ④安装时，墙面在墙底与墙头都应留气口，墙面通风层厚度不得低于20mm。 当室内装饰中的内墙及吊顶应用钛锌板时，施工工艺可参考钛锌板墙面系统。 （本文图片来源均自网络，版权均归原作者所有，侵删） 小结. 钛锌板在国外建筑中应用广泛，虽然在中国的应用还不很普遍，但随着我国经济的快速发展，钛锌板在中国建筑领域将会得到很快的普及和发展，作为设计师的我们要全面的做好知识储备，才能更好的提供设计服务！
但是，今天咱们要聊的不是这个国内基本上用不到的“极奢”钛，而是它的亲戚，也是盖里在维特拉设计博物馆建筑中所应用的主要材料——钛锌板。
△文中部分图片源于pinterest，如有侵权，请联系小编~ -End-
