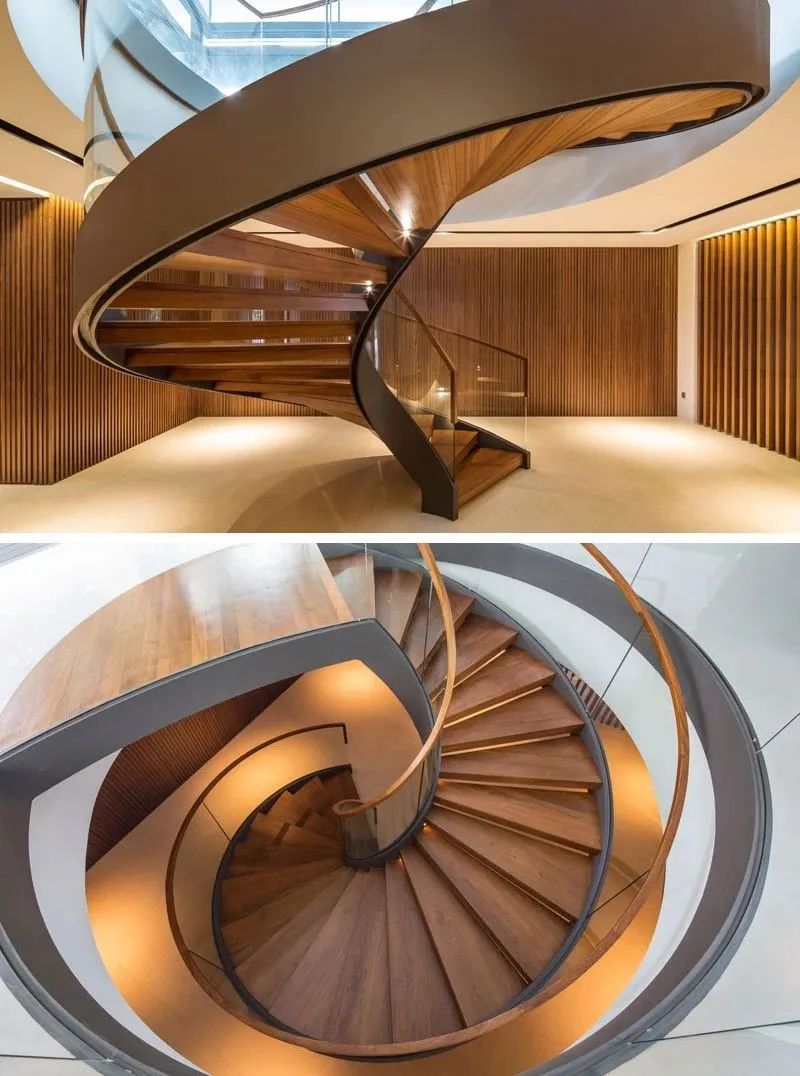

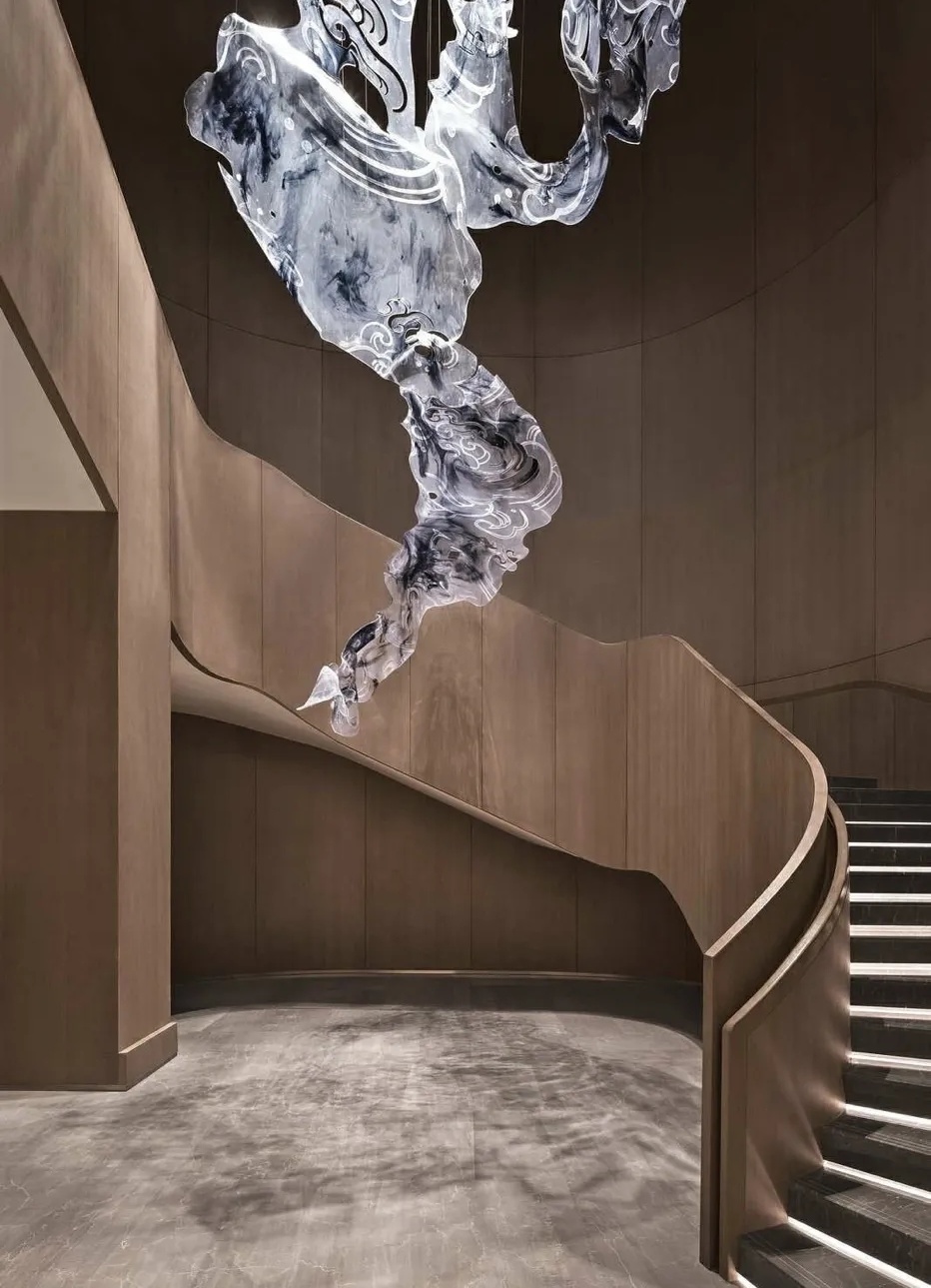

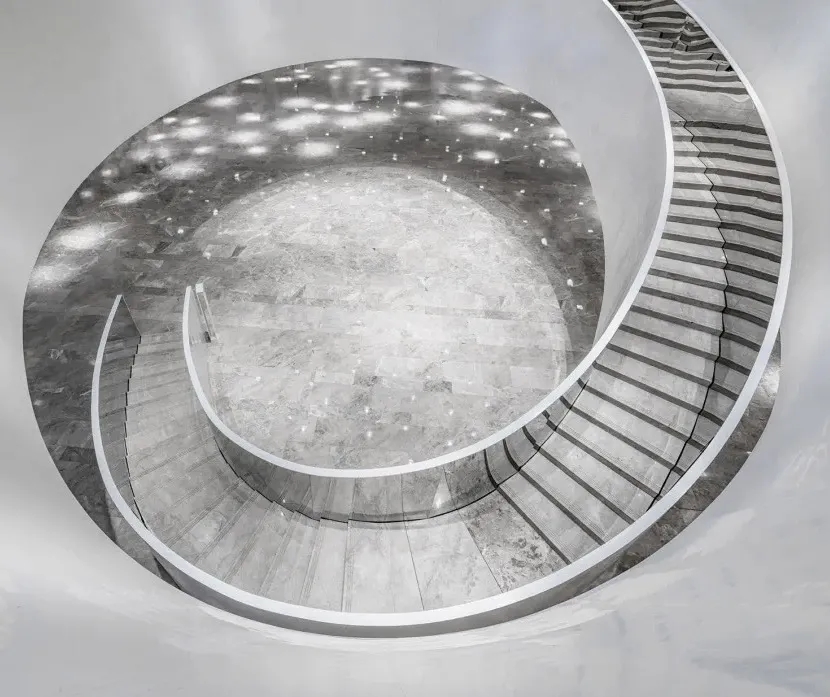

旋转楼梯,作为楼梯界的颜值担当,是网红室内设计项目中必不可少的元素之一。不仅满足空间的交通功能,还可提升空间美感,极具装饰效果。


下面,我们就从以下几个方面来一起看看钢结构旋转楼梯如何从设计到落地的


1、什么是钢结构旋转楼梯?

2、钢结构旋转楼梯的图纸,该怎么画?

3、钢结构旋转楼梯落地时,有哪些注意事项?

4、如何做好钢结构旋转楼梯的二次深化对接?


ps:欢迎各位小伙伴们在评论区留下不同意见哦,对你有帮助的话记得关注一下我!




01什么是钢结构旋转楼梯?

www.shejidedao.com联系VX:dop050  回复“公众号”加群

source:google.cn

在做钢结构旋转楼梯项目时,首先要对最基础的内容有一个大致的了解,下面,我们就一起看看什么是钢结构旋转楼梯。


1、概念

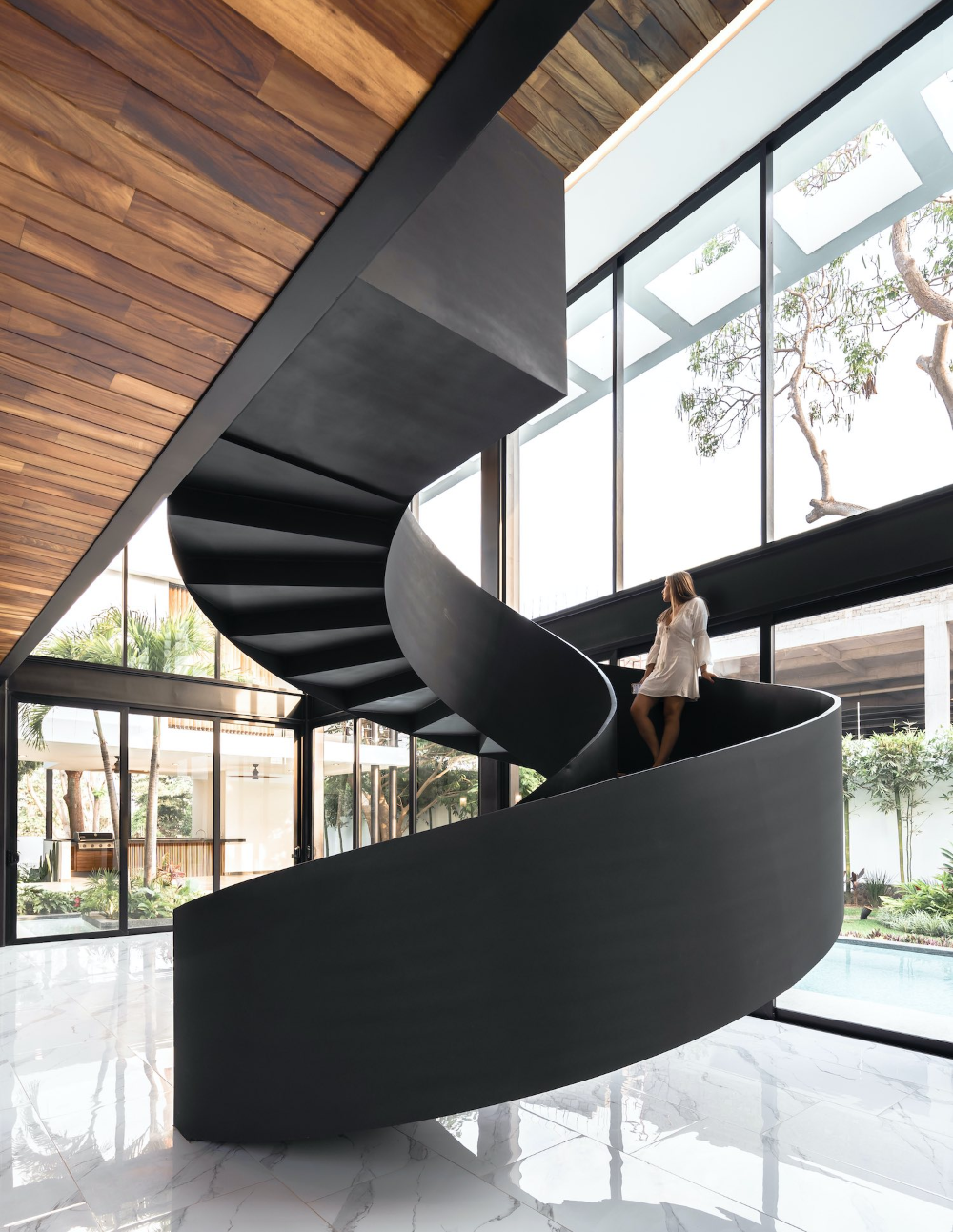

钢结构旋转楼梯,通常是指以钢材构件作为主要结构支撑的弯曲的楼梯。

source:google.cn

△ 以钢材构件(双曲钢梁)为主要结构支撑

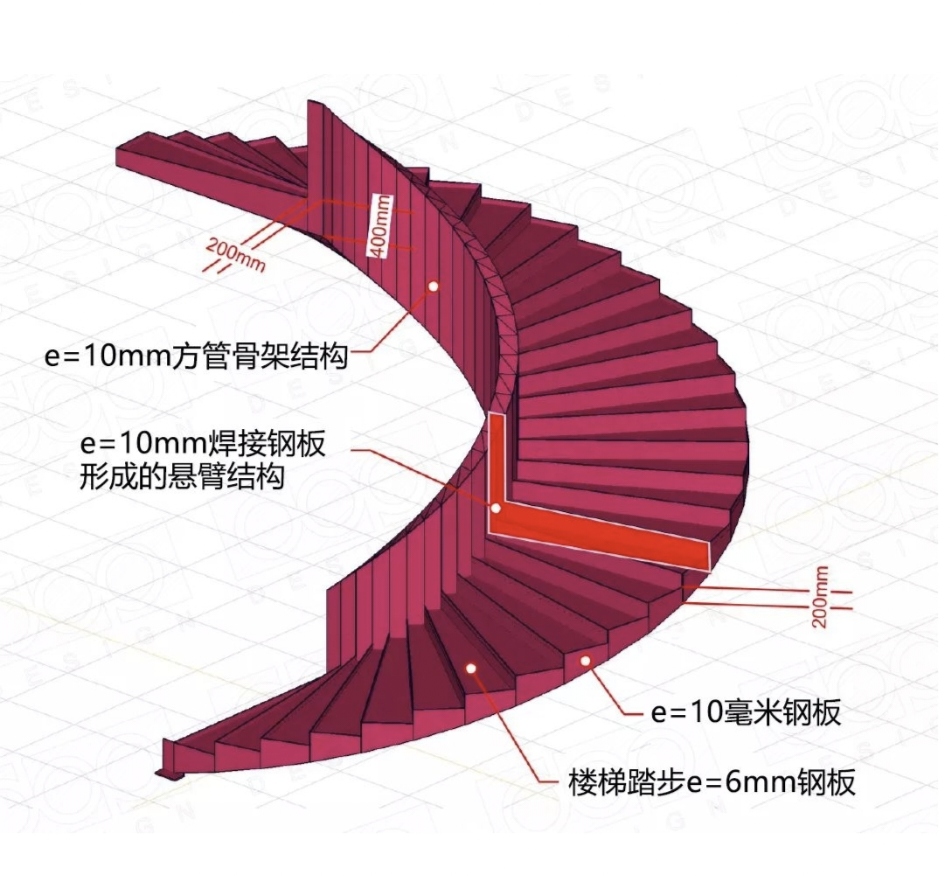

举个例子,楼梯由L型元件的结构组成(每个台阶一个),该结构以悬臂的形式固定到由焊接的钢架构成的螺旋中心梁上。中心梁由具有很大惯性的空心管结构形成,使用10mm厚的优质钢板。

source:google.cn

△ 主体钢结构示意

并且,只要结构主体(主要是指梁和柱)是钢结构的旋转楼梯,都叫做钢结构旋转楼梯。

source:google.cn


2、特点

source:google.cn

a、装饰性强、造型设计多变

b、结构稳定、坚固安全、耐久性强

c、使用更灵活,节省了很大的使用空间

d、施工便捷,可大大缩短施工时间

e、结构体系可独立承重,适用性广


3、类型

source:google.cn

通常可以根据结构形式的不同、材质组成的不同来对钢结构旋转楼梯进行一个简单的分类。


a、根据结构形式的不同分类

钢结构旋转楼梯最常用的2种结构形式为中柱式板式


① 中柱式

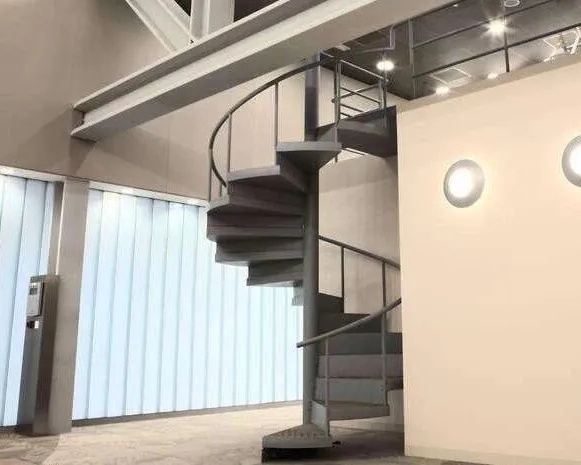

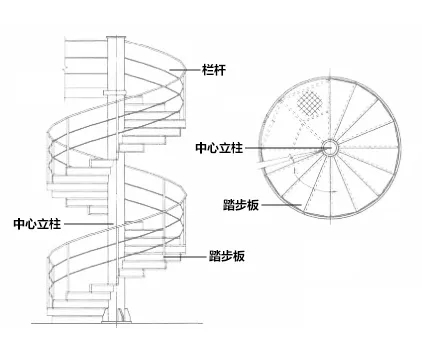

中柱式是由钢管立柱、预制扇形踏步板、钢平台板及栏杆等组成。平面是以中心立柱为圆心的同心圆,外形呈螺旋型三维空间曲线。

source:google.cn

source:google.cn

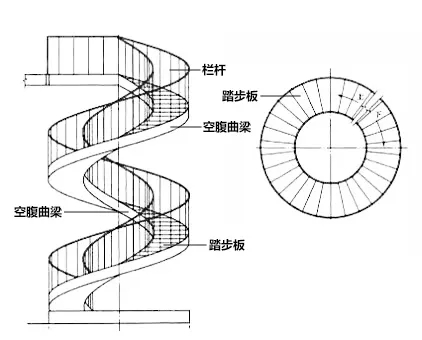

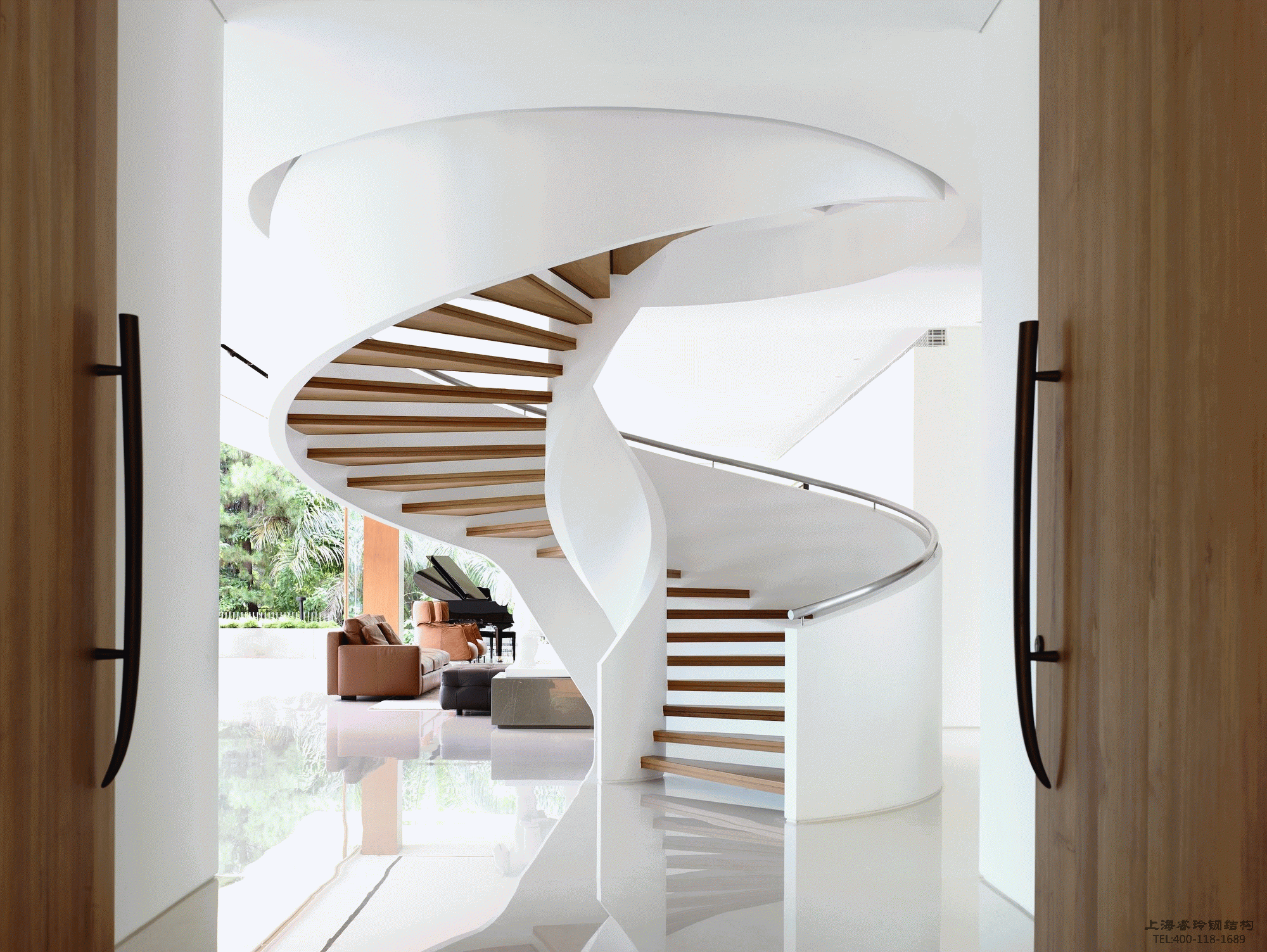

② 板式

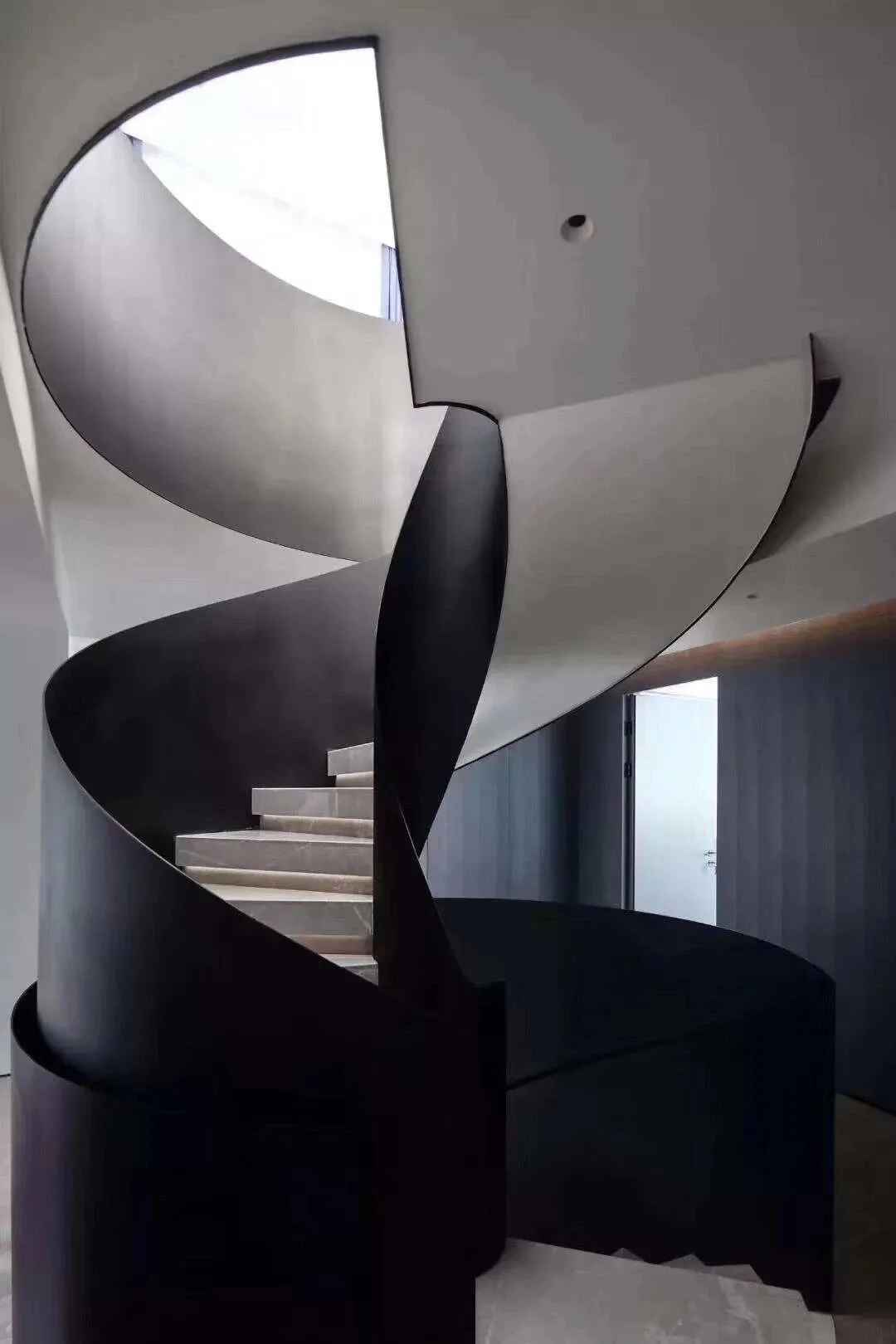

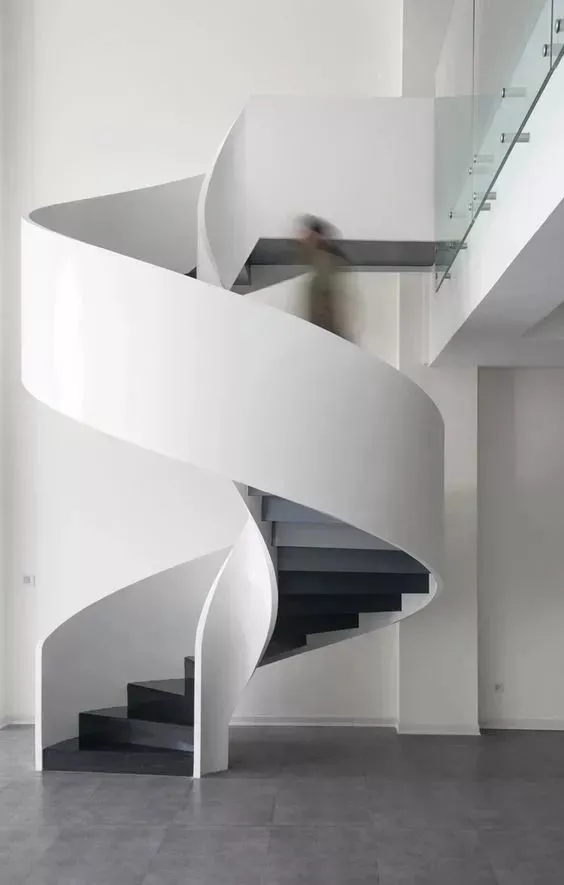

板式旋转楼梯是由内、外空腹曲梁、底部封板、踏步板和栏杆等组成。平面是以2个同心圆围合而成,外形呈双曲螺旋型三维空间曲线。

source:google.cn

source:google.cn


b、根据材料组成的不同分类

根据材料组成的不同,钢结构旋转楼梯可以分为全钢材质钢构主体与其他材质组合两种类型。

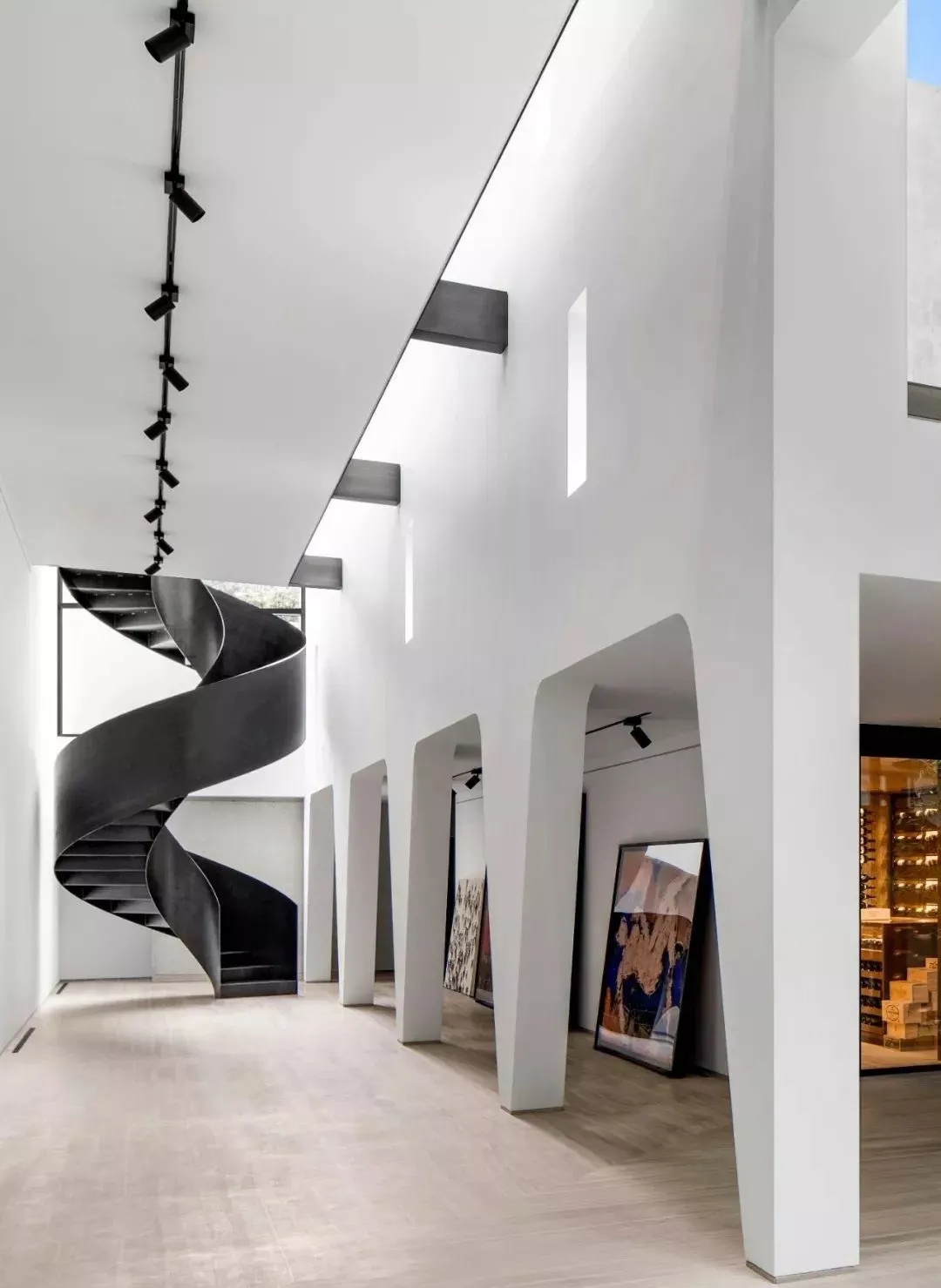

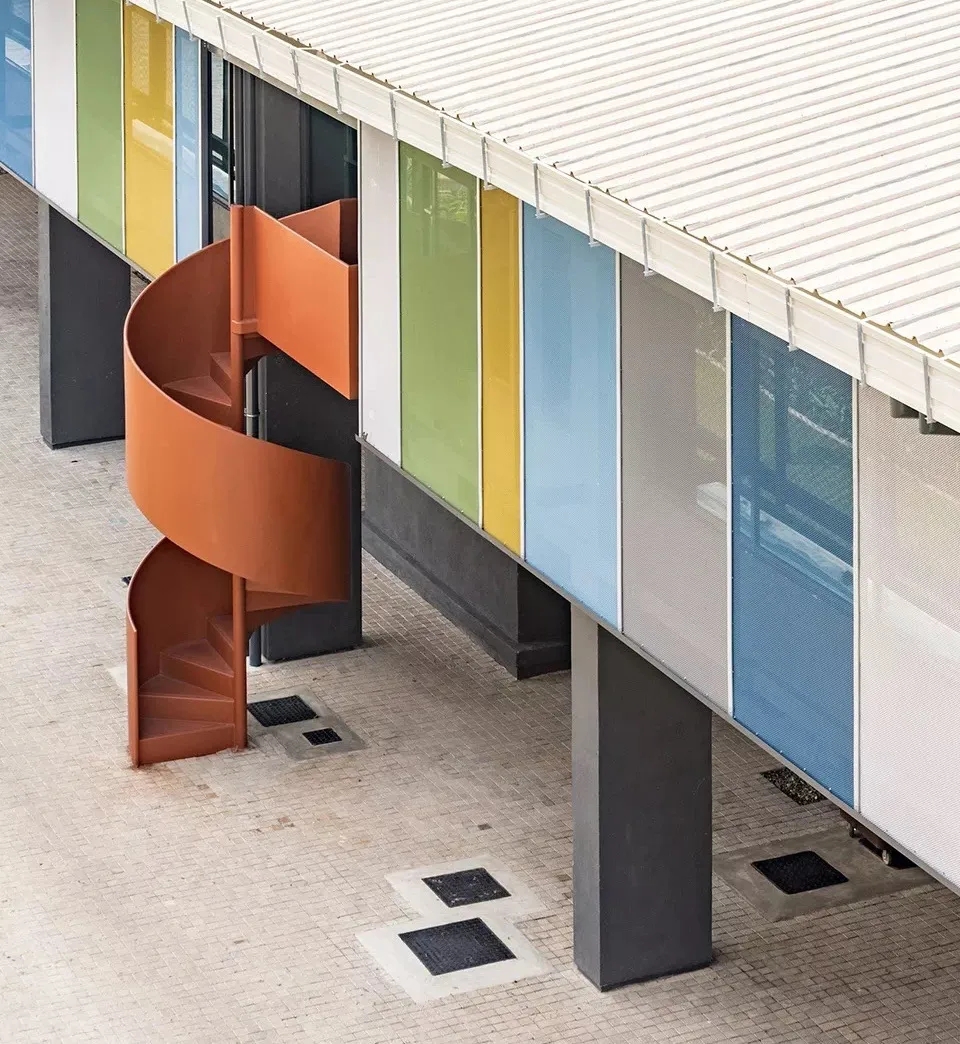

① 全钢材质

主体支撑结构的材质、楼梯构件材质、饰面材质等均为钢质。

source:google.cn

source:google.cn

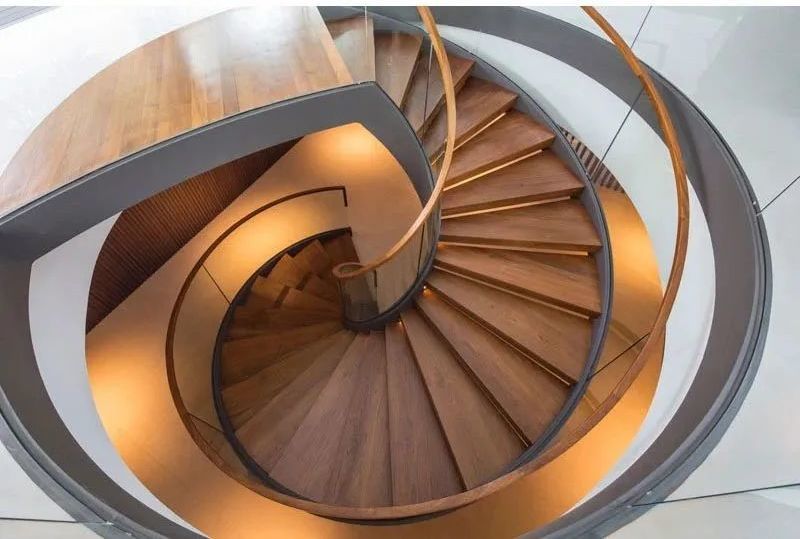

② 钢构主体与其他材质组合

主体支撑结构材质为钢质,其他位置如踏步、栏杆、栏板等楼梯构件及饰面材质可为木质、玻璃、石材等。

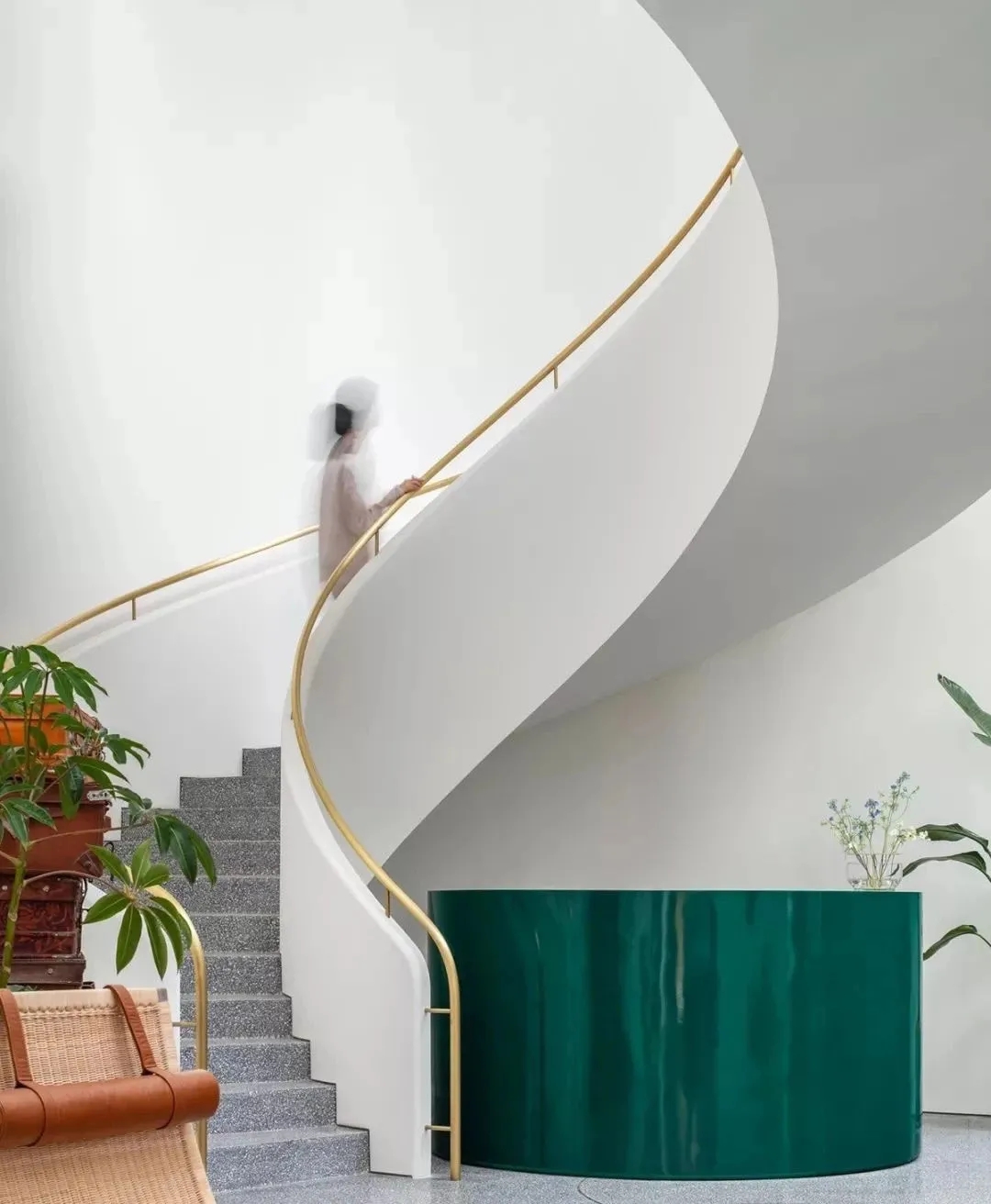

source:google.cn

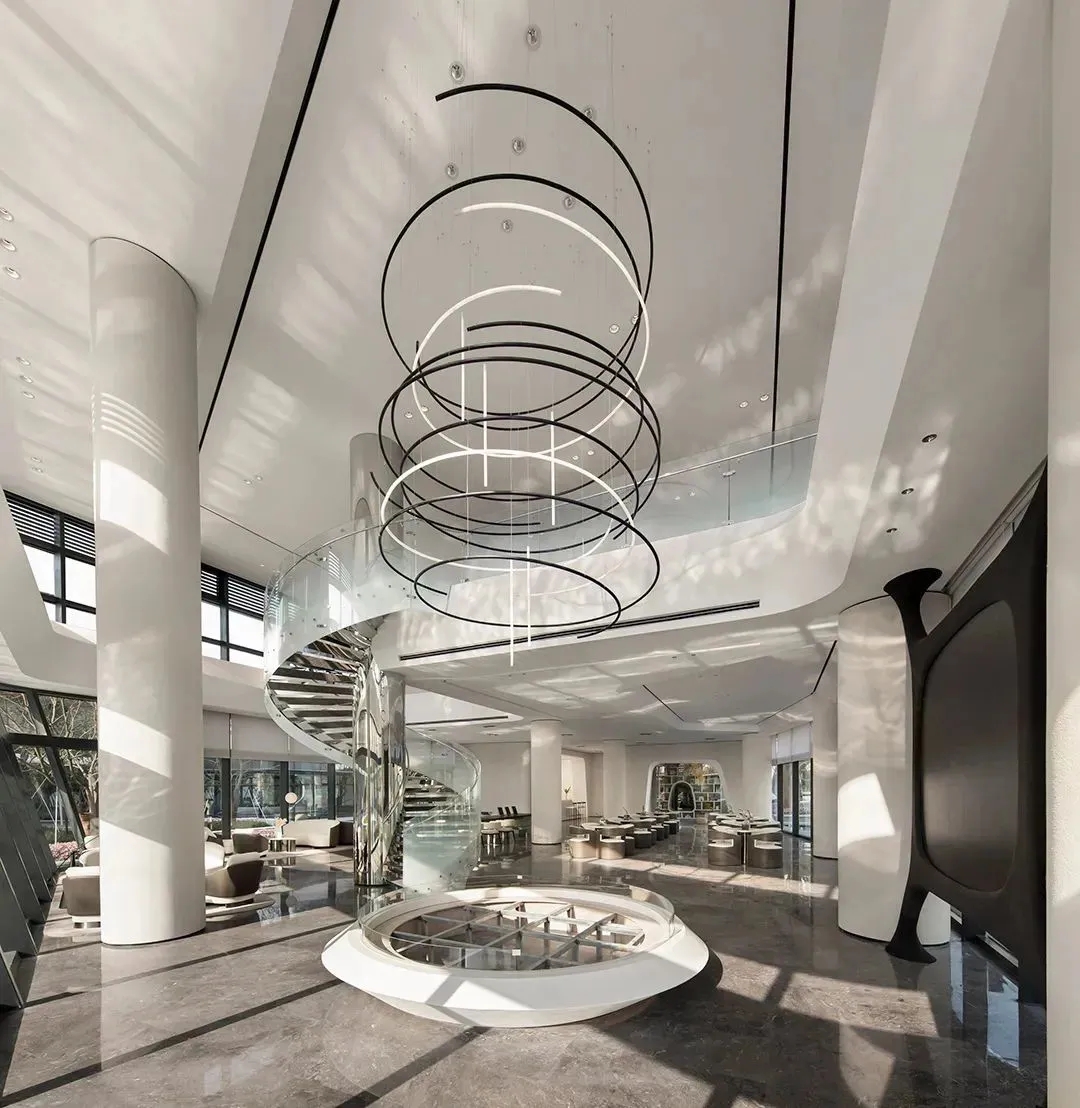

△ 钢材+玻璃组合效果示意

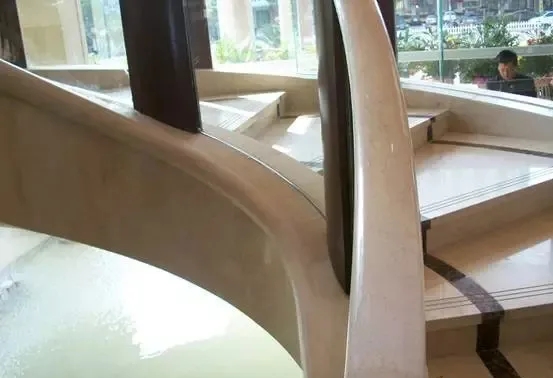

source:google.cn

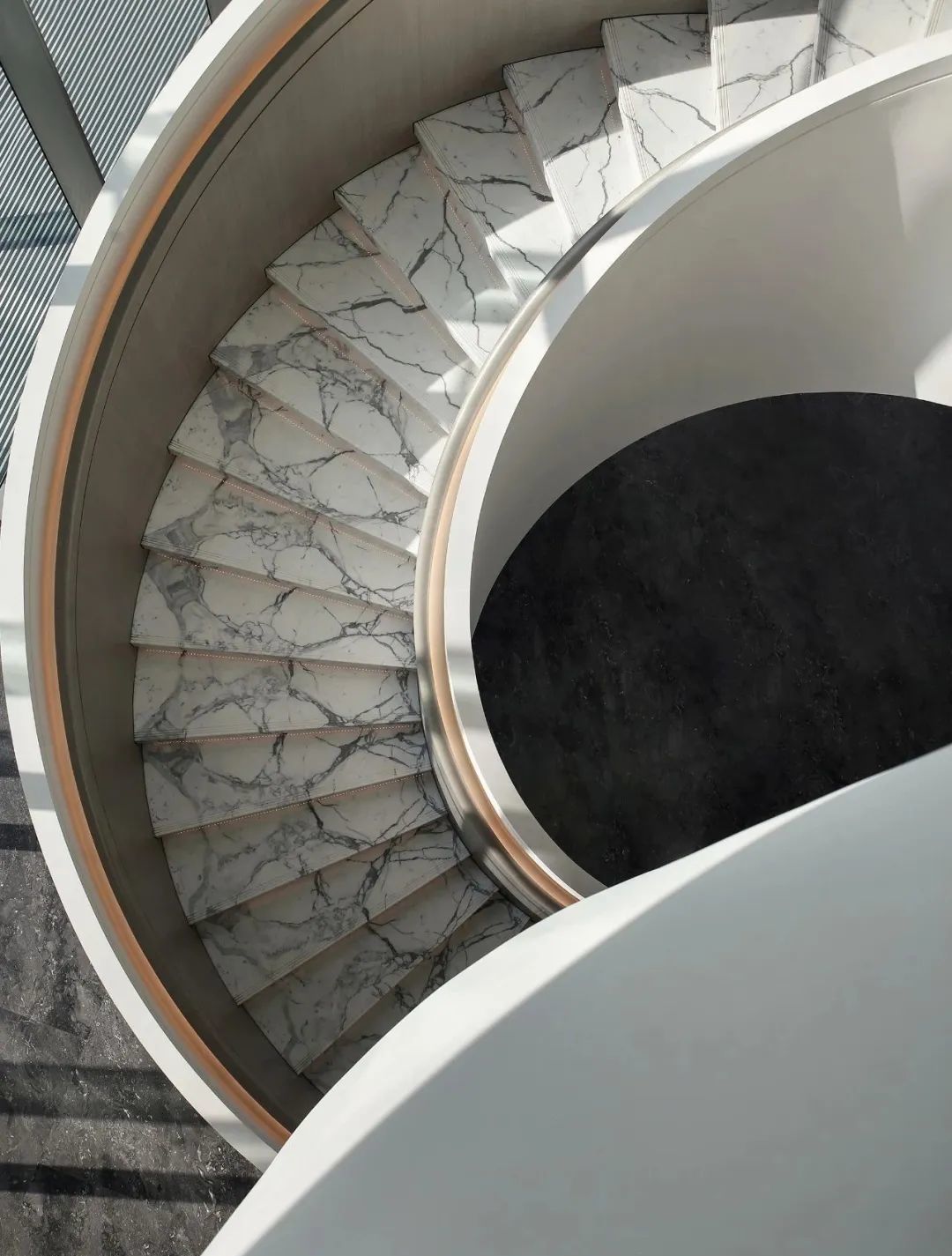

△ 钢材+石材组合效果示意

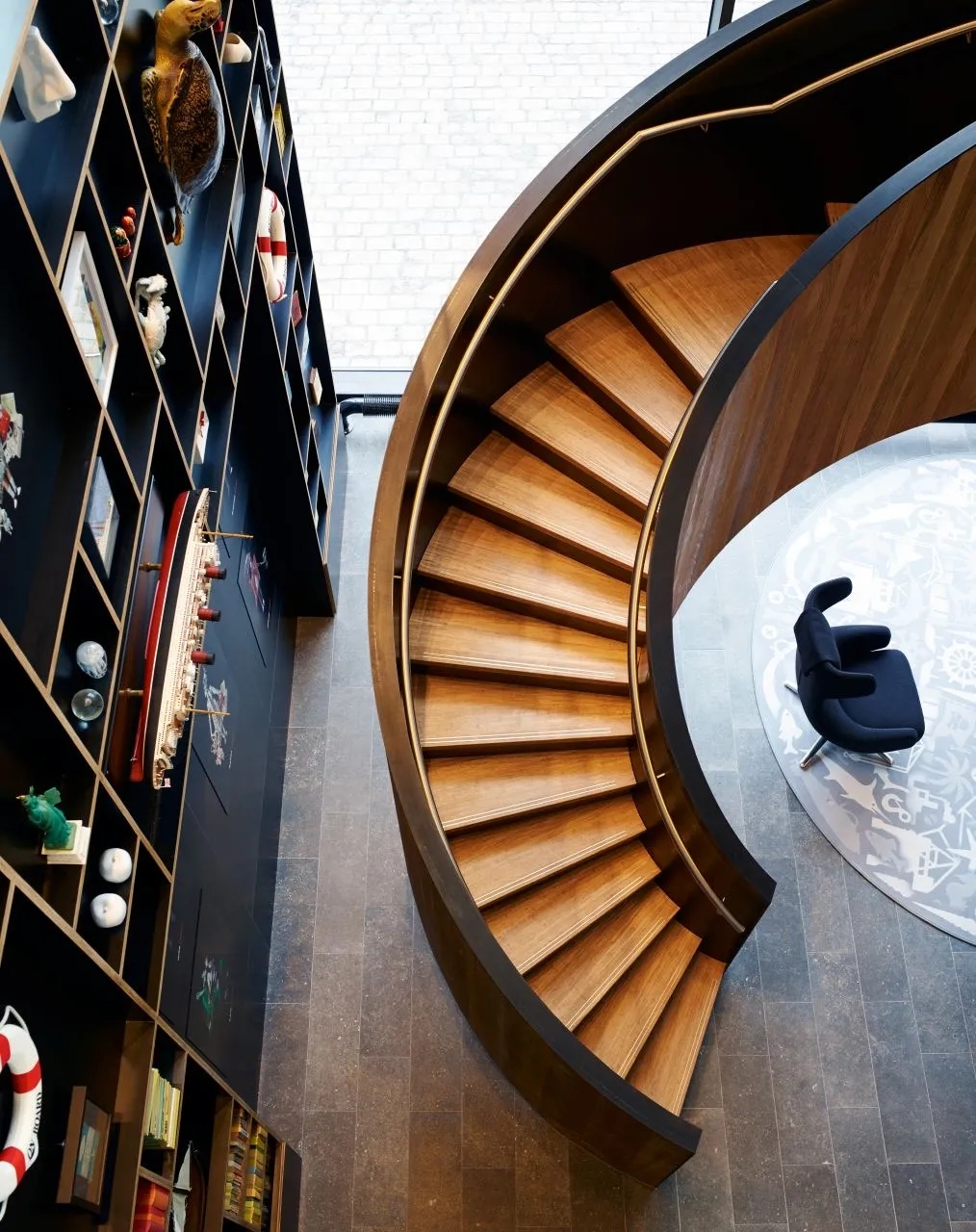

source:google.cn

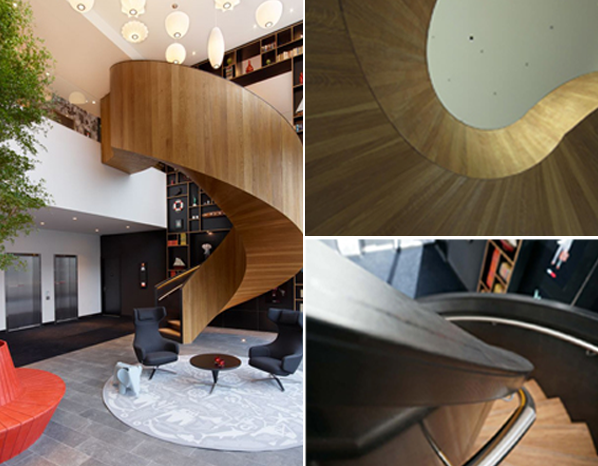

△ 钢材+木材+石材组合效果示意


4、相关规范

设计需满足现行的规范标准,并根据相关内容进行设计、制图等。那么,与楼梯设计相关的,比较常用的规范图集主要有以下几个:

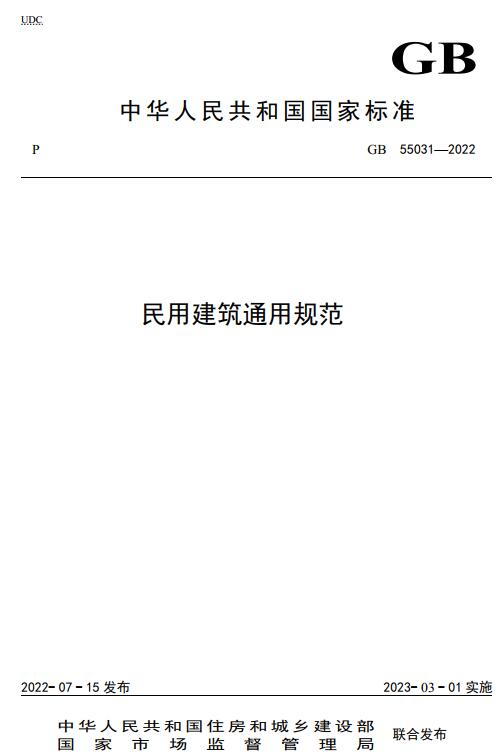

a、《民用建筑通用规范》GB 55031-2022

source:google.cn

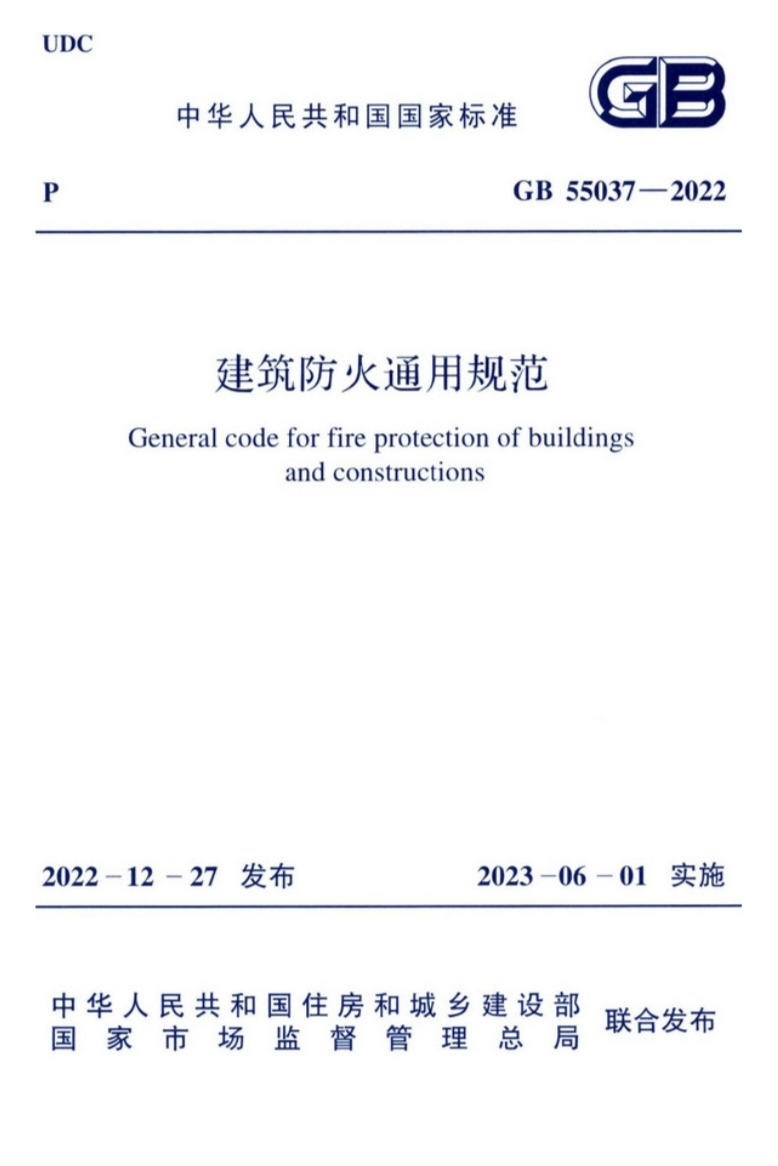

b、《建筑防火通用规范》GB 55037-2022

source:google.cn


c、《民用建筑设计统一标准》GB 50352-2019

source:google.cn


c、《民用建筑设计统一标准》图示 22J403-1

source:google.cn


e、《楼梯 栏杆 栏板(一)》 22J403-1

source:google.cn

△ 2个小时学会绘制旋转楼梯及建模△

△扫码学习 会员免费看



02钢结构旋转楼梯,图纸怎么画?

www.shejidedao.com联系VX:dop050 回复“公众号”加群


了解了钢结构旋转楼梯的基础内容后,我们就可以根据现场条件和方案设计,对楼梯进行绘制,具体步骤如下:


1、收集制图数据

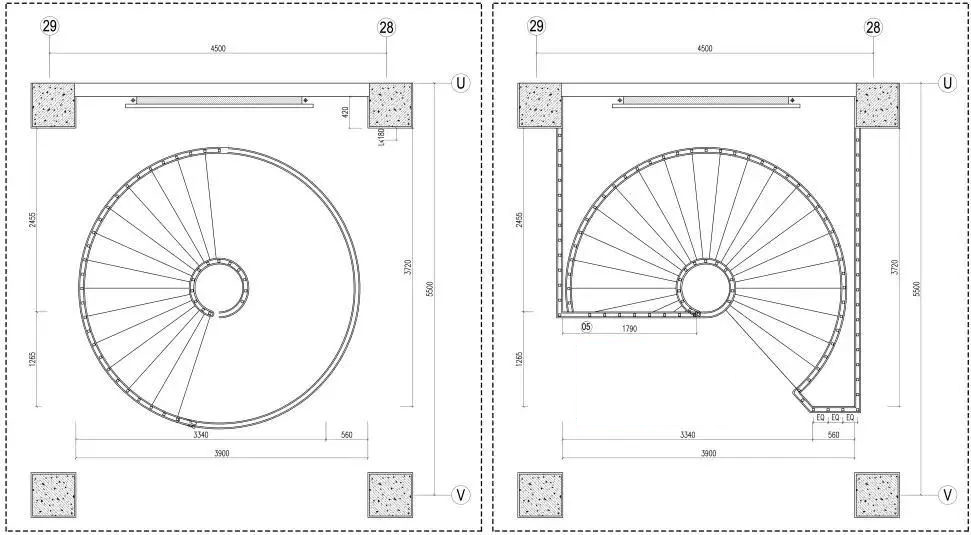

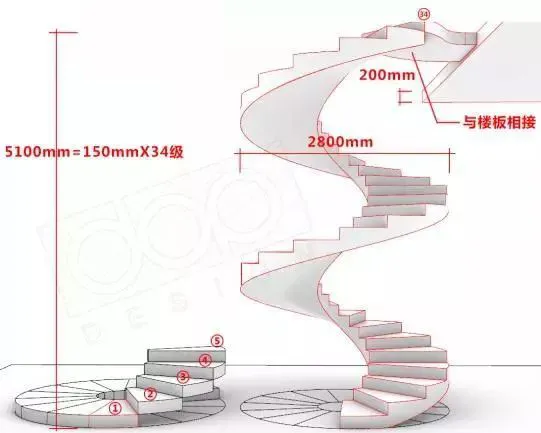

确定建筑层高、楼梯踏步数量、楼梯结构形式、楼梯宽度、中心点、半径、起终踏步的位置等等,这是大的基础绘制条件。

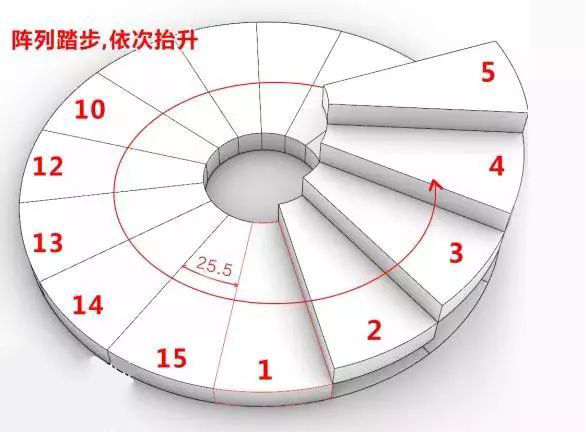

还要根据单块扇形踏步、固定楼梯出口、规范标准等,以此反推旋转楼梯的平面图。


2、核查碰撞和起始

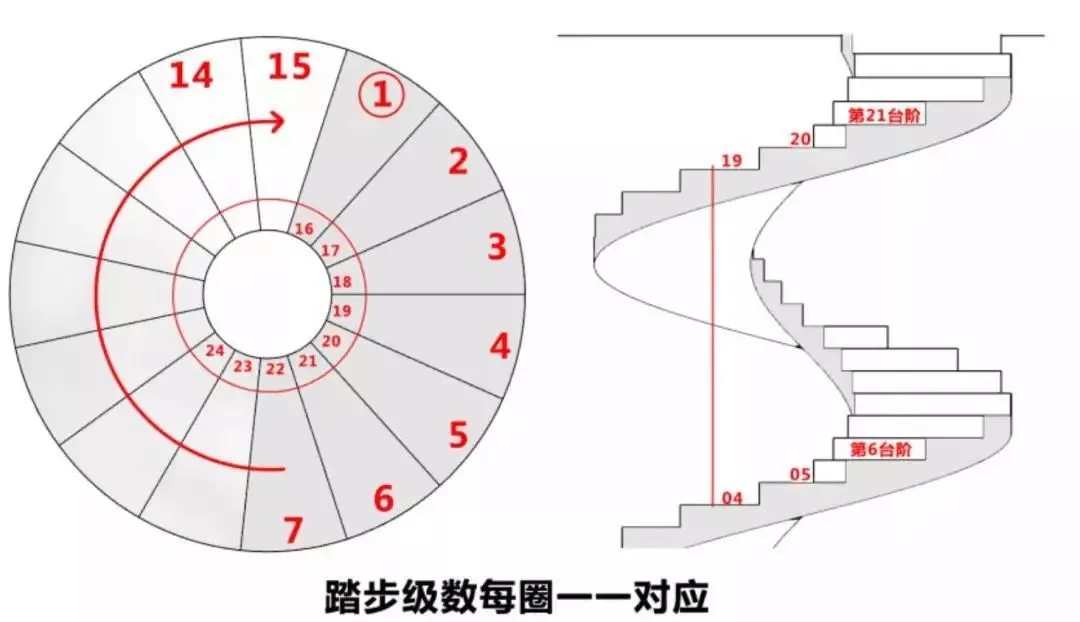

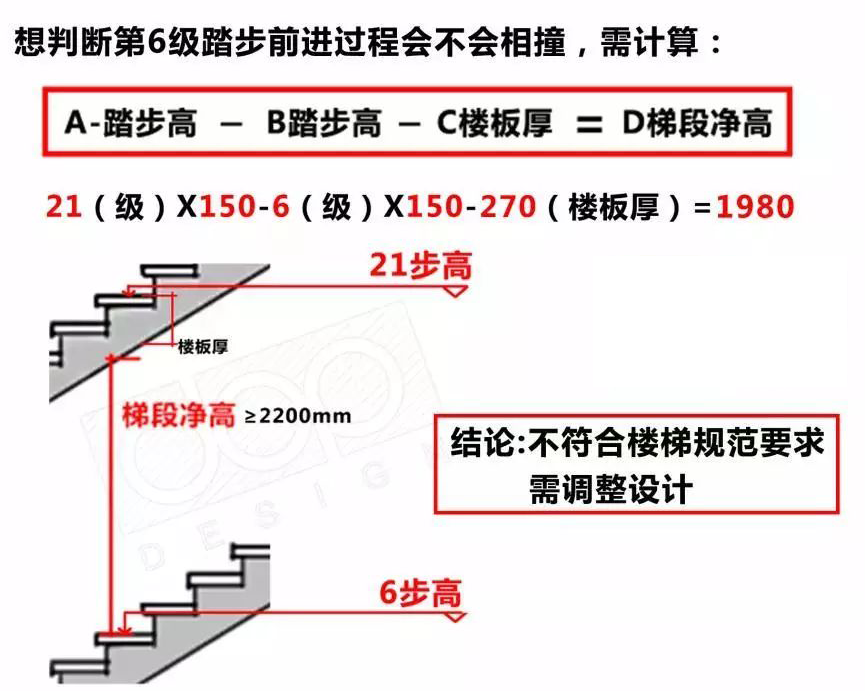

核查碰撞可以根据楼梯规范和这个“判断旋转楼梯是否撞头”的公式来核查,以此调整平面图。


3、立体辅助推敲

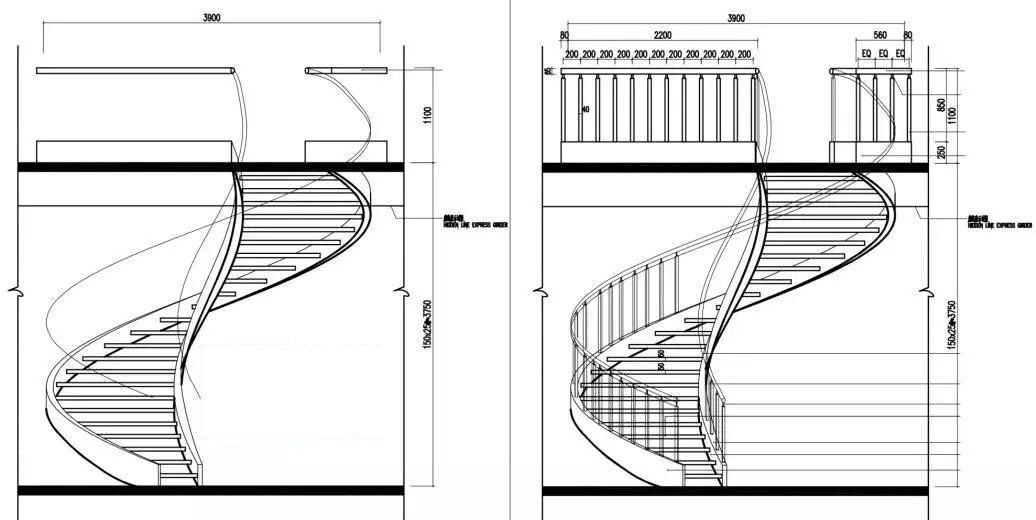

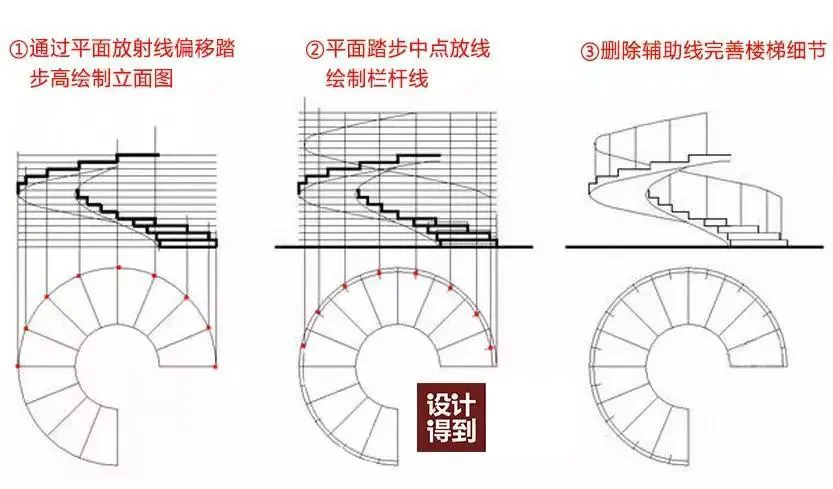

利用投影画法画出立面图、核查,之后把CAD平面图,导入SU或其他建模软件,进行推敲与验证

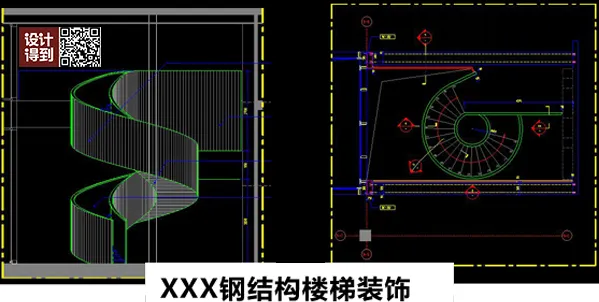

4、CAD成图表现

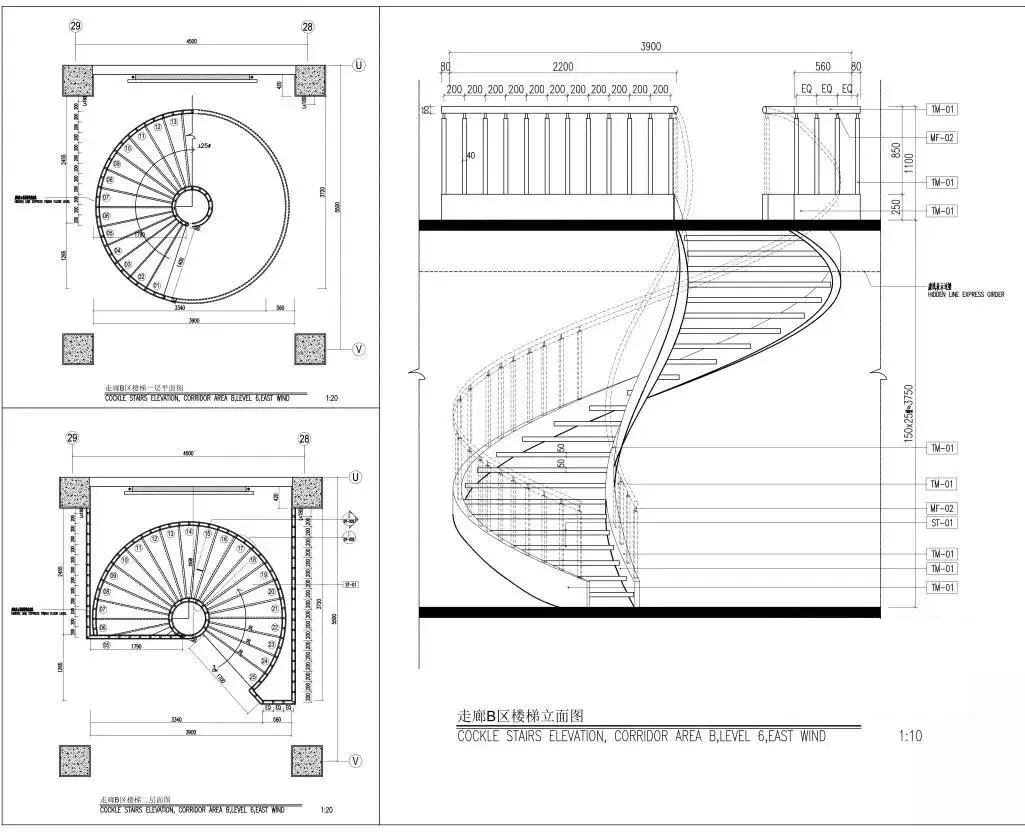

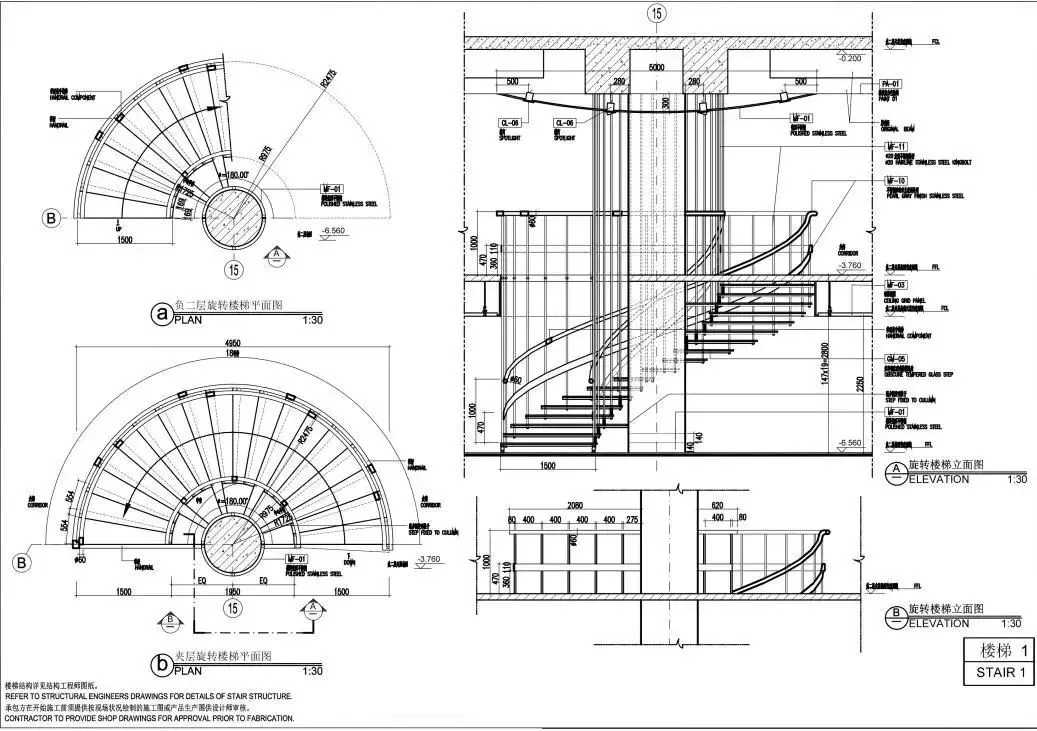

确认方案可行后,根据“三视图”的原理,进行施工图绘制

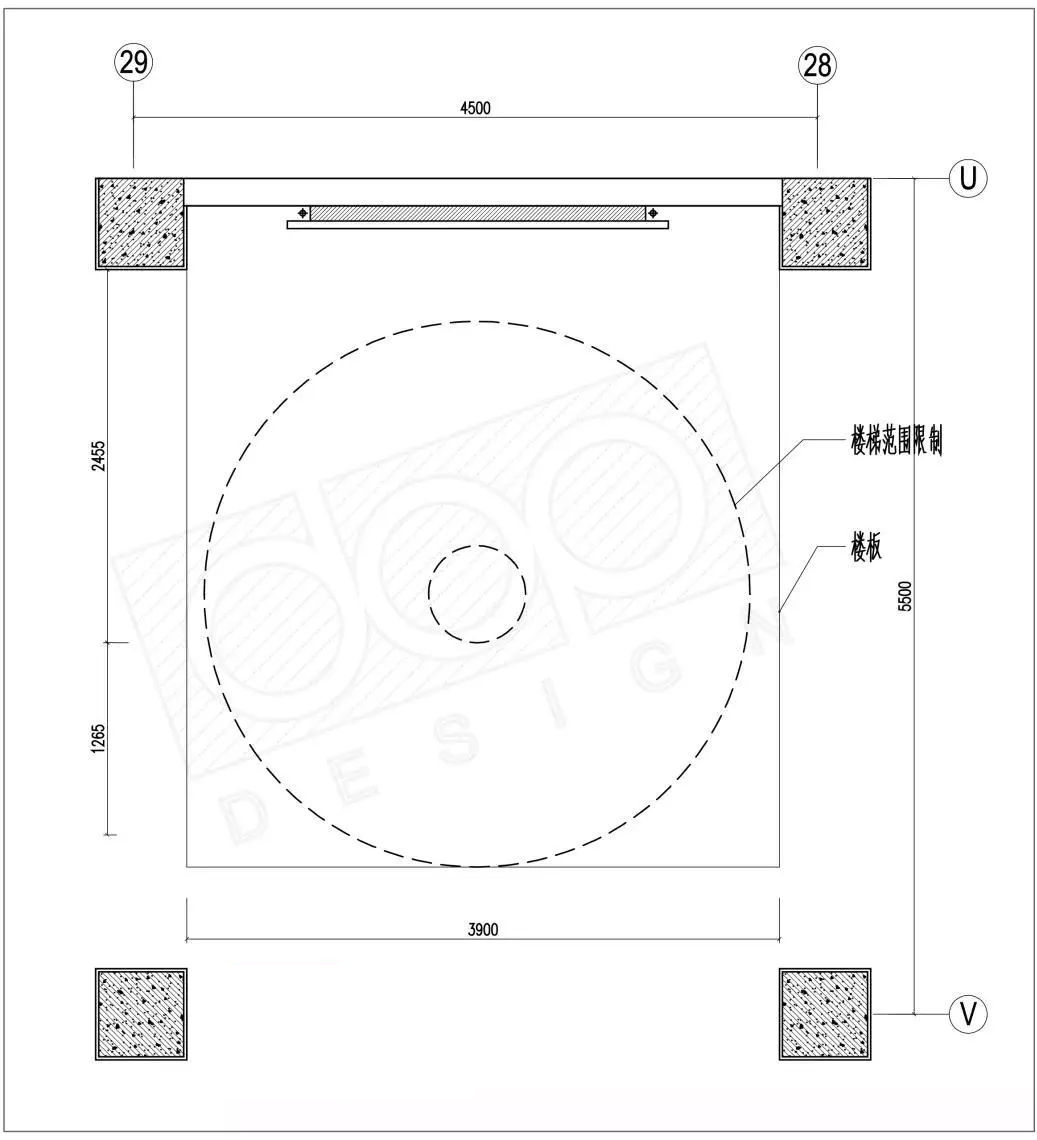

a、绘制楼梯外框

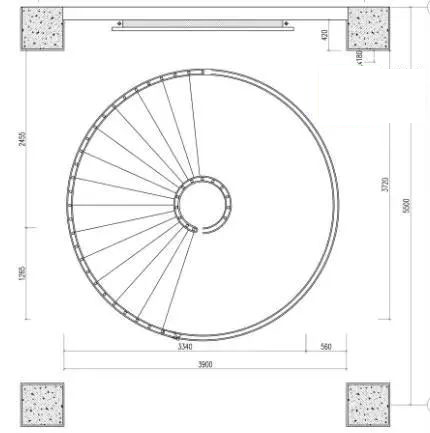

b、绘制平面图


c、绘制立面图


d、绘制扶手


e、深化调整



03施工落地时,有哪些注意事项?

www.shejidedao.com联系VX:dop050  回复“公众号”加群


source:google.cn

有的小伙伴是不是以为,完成一套合格的深化图纸,就可以等着钢结构旋转楼梯的完美落地了?Oh,no!


想要进一步实现钢结构旋转楼梯的落地,除了一套合格的深化图纸,最首要的是专业的结构设计来进行核算与验证,来看看具体原因。


1、安全考虑

首先,咱们要明白一个概念:在室内设计中,但凡涉及到结构梁荷载计算、结构加固和结构改造等等问题,均需结构工程师进行相关核算与验证

source:google.cn

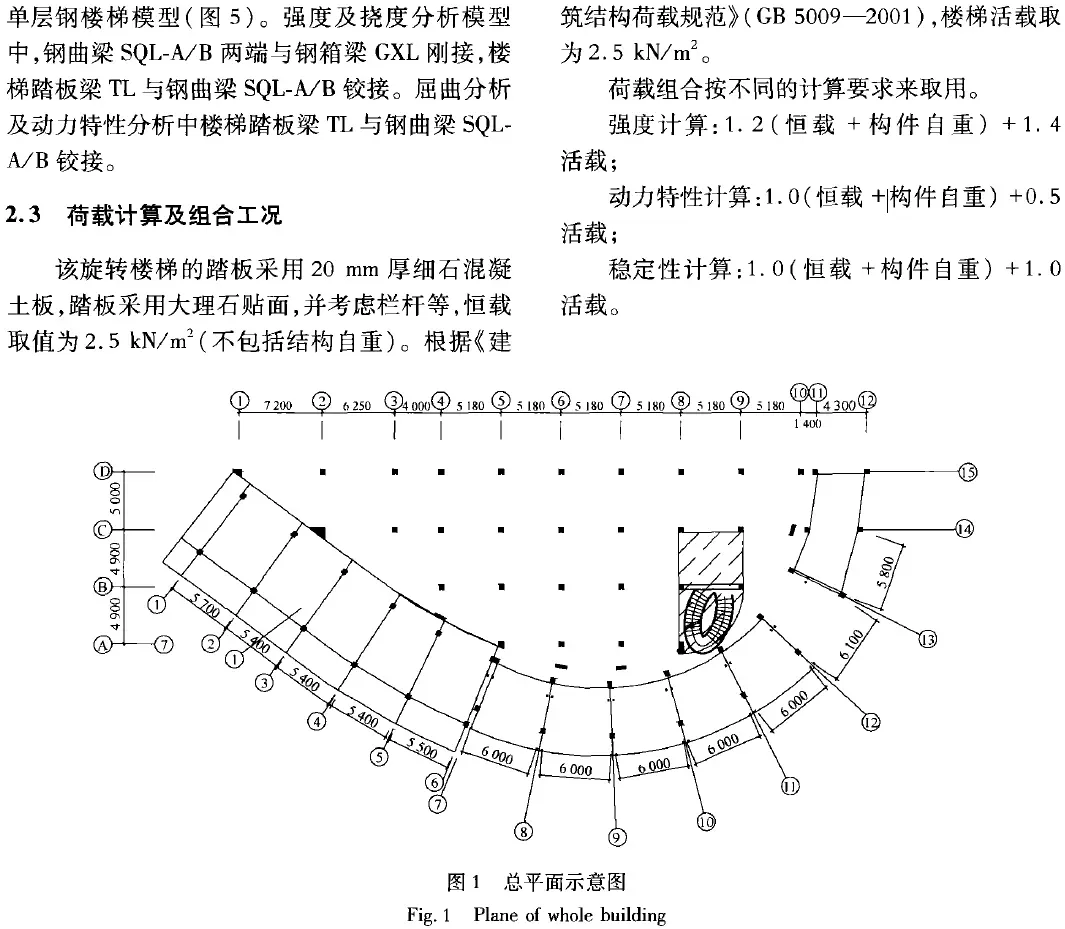

△ 钢结构计算分析

作为室内设计师,我们辛辛苦苦出具的旋转楼梯图纸,往往只是满足功能性和美观性需求,至于是否满足安全性需求,还得将相关图纸和建筑资料给到结构单位进行核算。

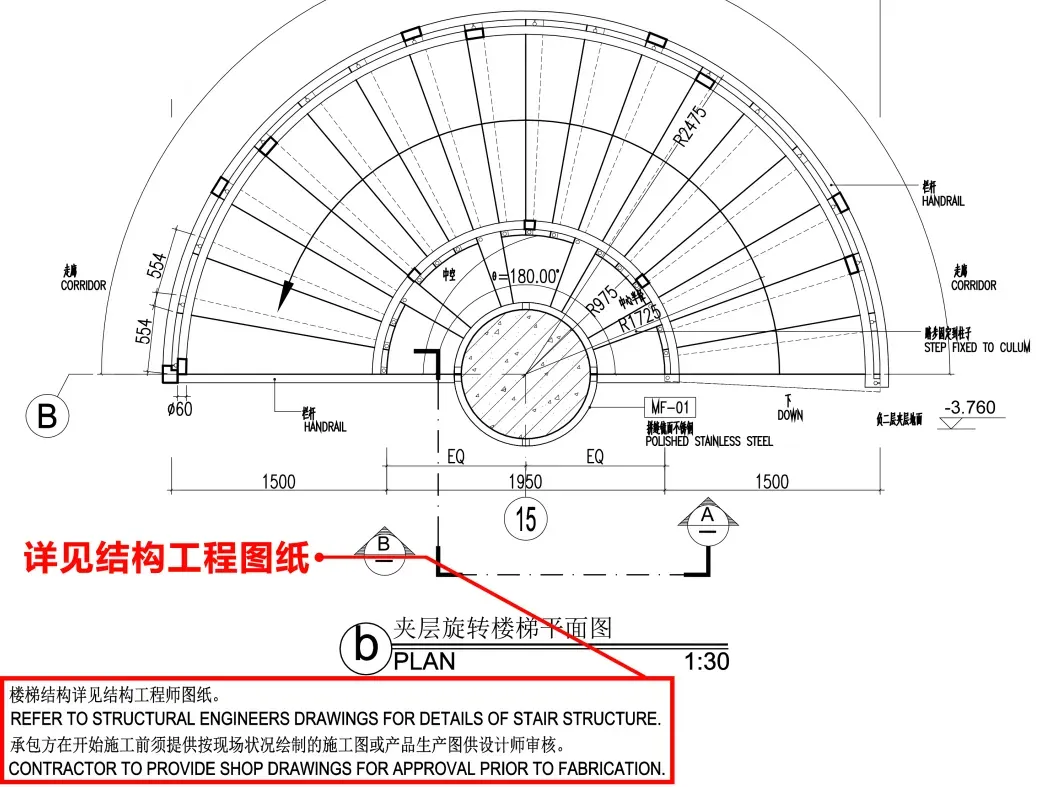

source:google.cn

△ 钢结构图纸

核算过程中,结构设计师随时可能会提出修改意见,如:旋转楼梯需要设置中间平台、底部需要增加柱子承重、材质使用达不到规范要求需要替换等。


根据反馈意见,室内设计师再进行图纸的修改,直到图纸可以达到施工标准。


2、资质要求

上述内容明确了旋转楼梯需要在结构专业配合情况下,完成的图纸二次深化的简要流程。


而在当下的市场中,多数室内设计方往往不具备承接旋转楼梯设计的资质,所以面对这种情况,往往会单独将旋转楼梯的设计+施工外包出去,由专业的人士来做这件事。

source:google.cn

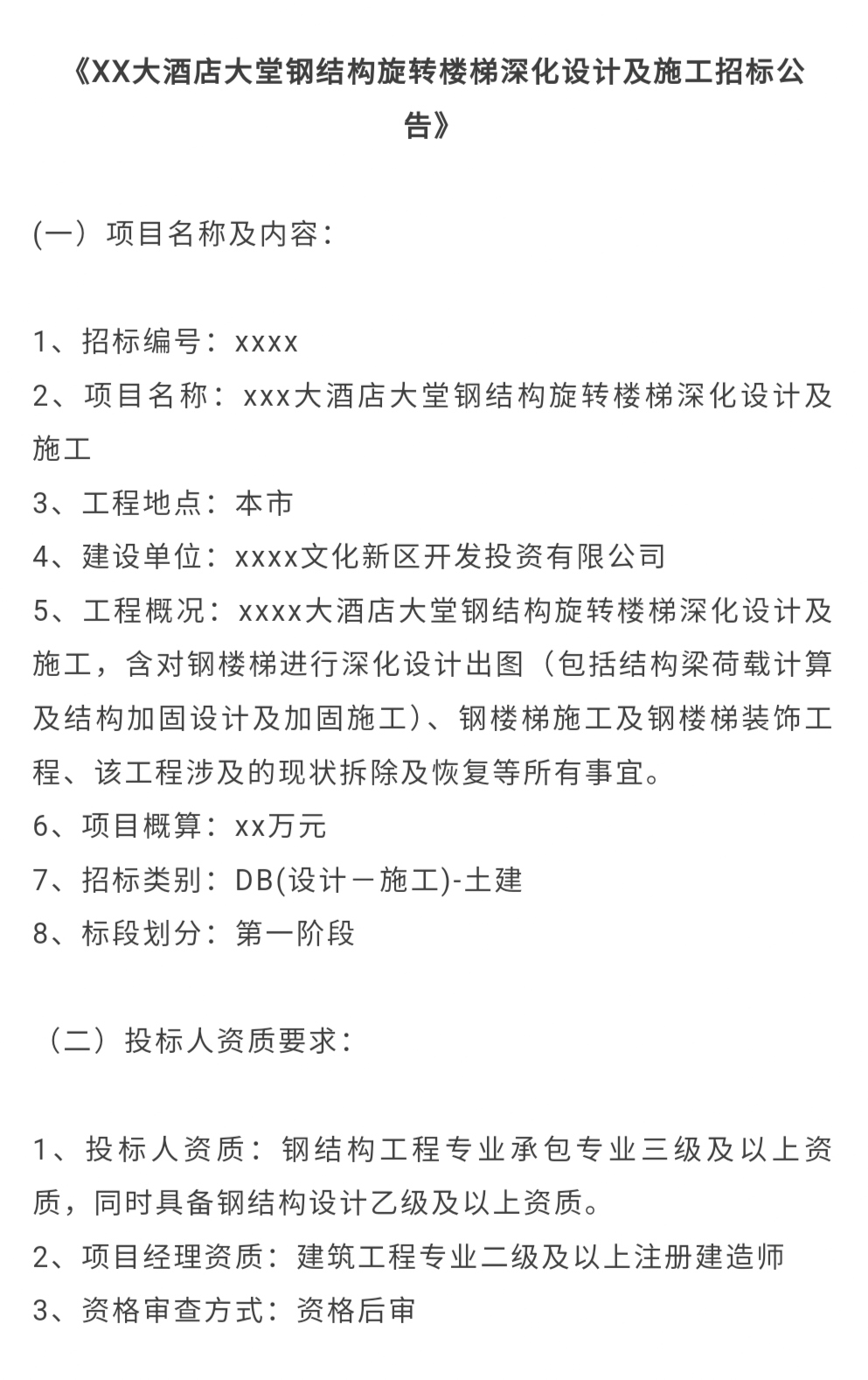

那么,对于专业资质要求又是怎样的呢?下面来看看一个项目钢结构旋转楼梯深化设计及施工的招标公告内容:

source:google.cn

从上述招标公告中,我们可以看到,需具备钢结构专业承包专业三级以上资质,同时具备钢结构设计乙级及以上资质才可以出具钢结构旋转楼梯的深化设计及施工


也就是说一般的室内设计公司是不具备出具此类图纸资质的,需要更专业的人来进行深化。而更专业的人,往往都来自专业的钢结构楼梯厂家。

source:google.cn

△ 结构工程师深化

由此可见,所有的旋转楼梯设计,绝不是室内设计师天马行空留在概念上的草图或渲染的效果图,它必须经过严谨的工程计算和推敲,最终得以实施的

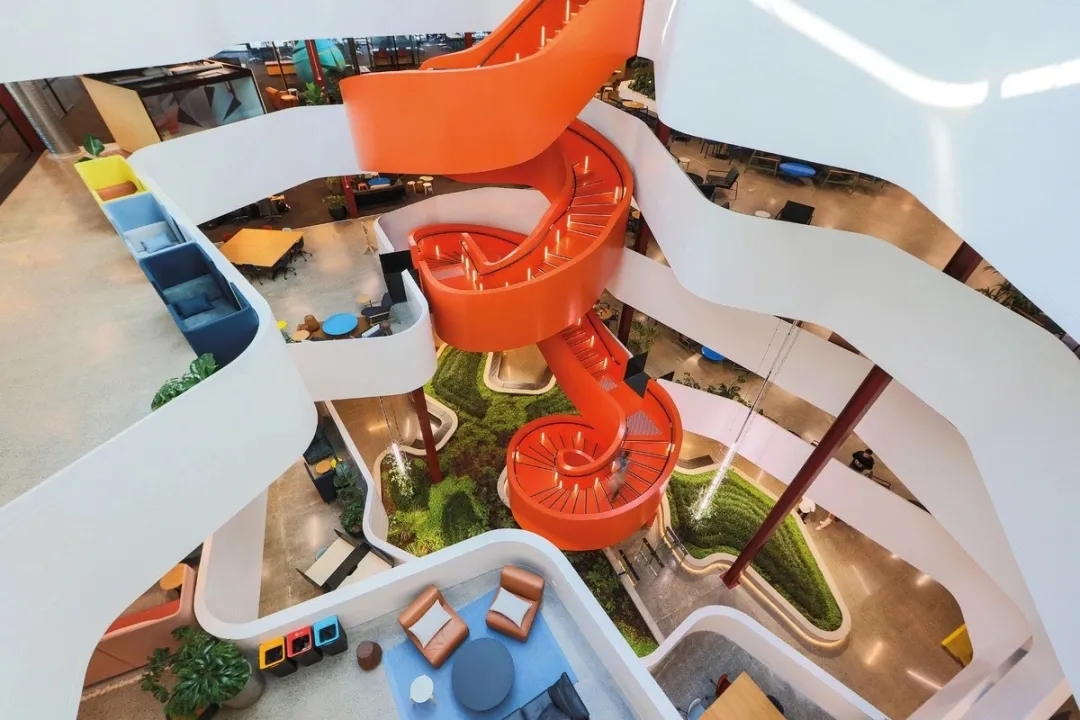

source:google.cn

△ 经过严谨的计算得以实现的设计造型

换句话说,我们负责让楼梯变“美丽”,结构设计负责让楼梯变“靠谱”,业主负责出钱安装。

△ 2个小时学会绘制旋转楼梯及建模△

△扫码学习 会员免费看



04如何与厂家二次深化对接

www.shejidedao.com联系VX:dop050  回复“公众号”加群

source:google.cn

既然钢结构旋转楼梯最终的落地要靠专业的有资质的钢结构楼梯厂家。那么,在设计钢结构旋转楼梯时,室内设计师与楼梯厂家的二次深化对接就变得尤其的重要。具体流程如下:


1、准备资料

由室内设计师确定楼梯样式、材质、造型等设计信息,并提供相关空间结构资料(包括现场勘测)和对制作工艺详细的要求提交给厂家。或将装饰设计深化图纸给到楼梯厂家,供厂家进行二次深化。

source:google.cn

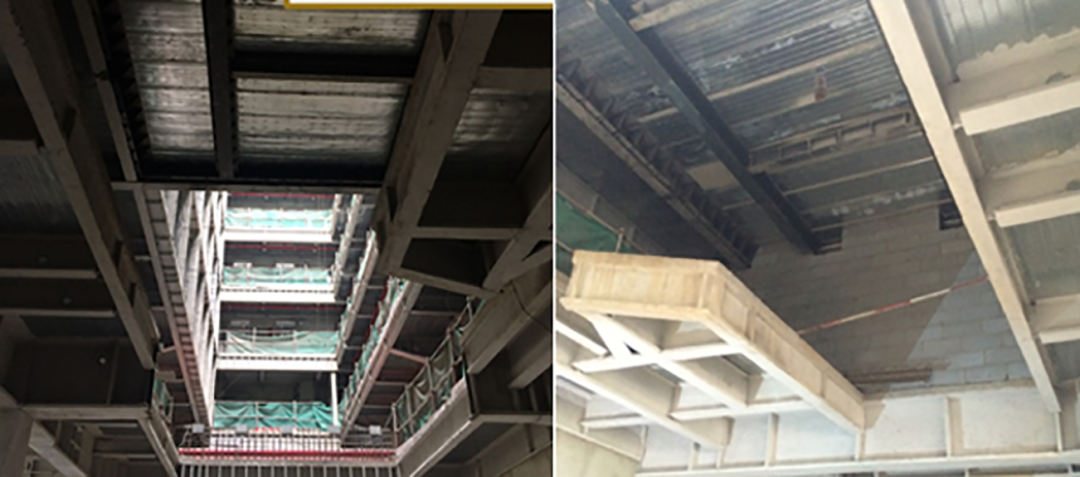

△ 提供现场勘测和其它资料


2、厂家深化

由楼梯厂家的建造师或结构设计师,根据初步设计图纸确定报价签订设计合同,出具深化图纸结构承载计算书,与设计师沟通确认最后细节。(这一步主要是厂家的事情了,基本上与我们没有太大关系。)

source:google.cn

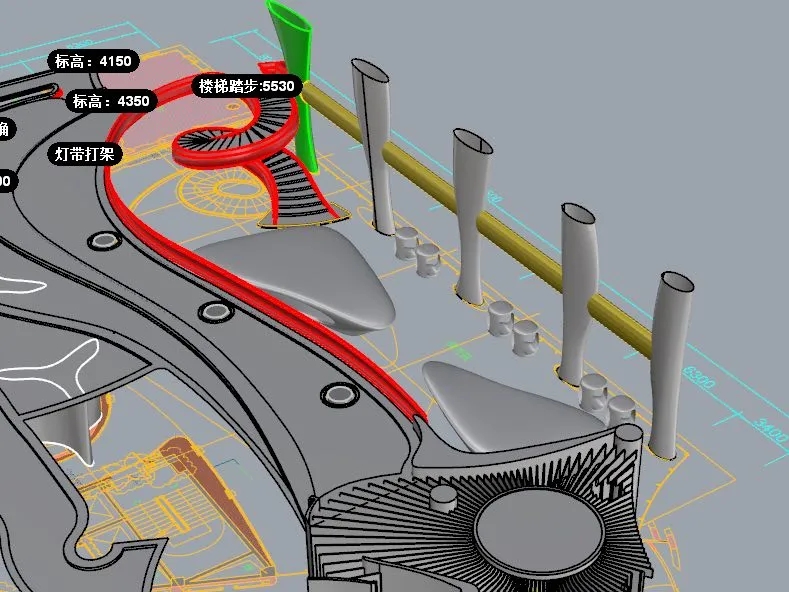

△ 深化制图及三维模型推敲


3、成品生产与安装

楼梯厂家根据最终确认的蓝图,进行放样并组织车间模块生产。工厂自检验收合格后出货物流至现场安装。

source:google.cn

因钢结构楼梯的施工不同于其它装饰施工,现场对钢结构楼梯材质选用、焊接工艺和表面涂漆处理均有较高的标准。

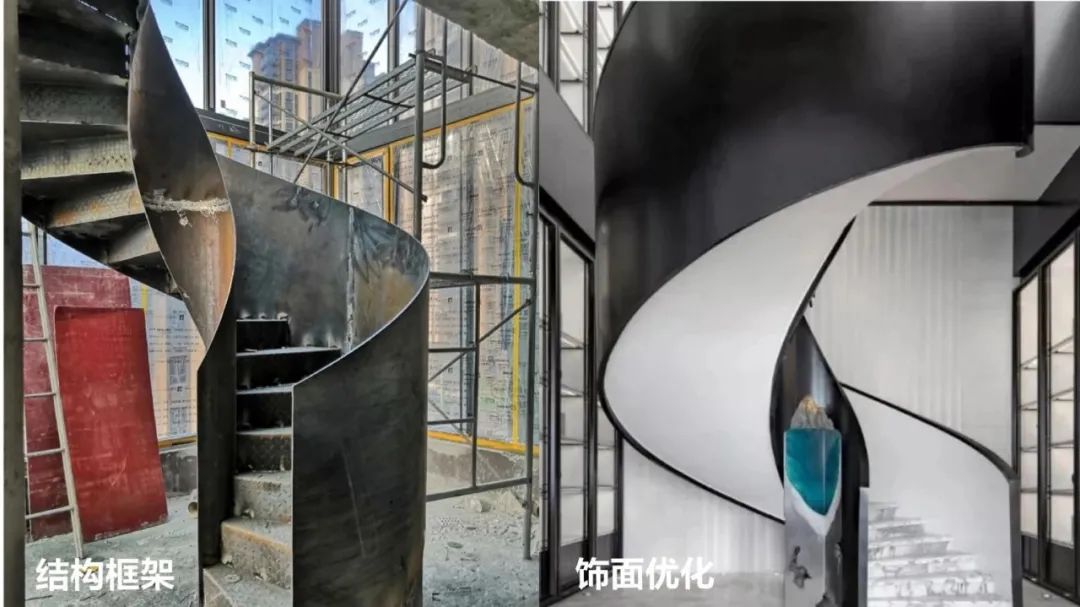

source:google.cn

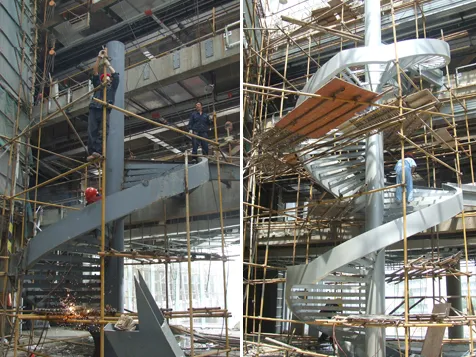

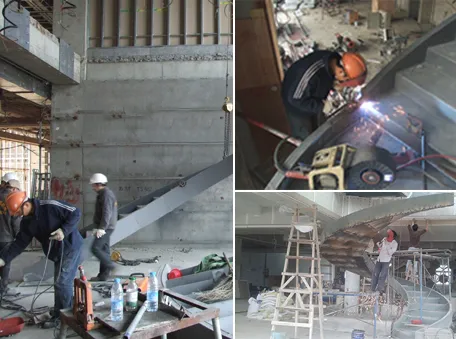

△ 楼梯主体结构施工

source:google.cn

△ 楼梯踏步、栏板饰面施工


4、成品验收

安装完成后,楼梯厂家退场,监理与设计验收合格后,进入保洁,最终设计交付

source:google.cn


5、注意事项

这里值得注意的事项是,在旋转楼梯设计中,存在两个比较常见的质量通病。

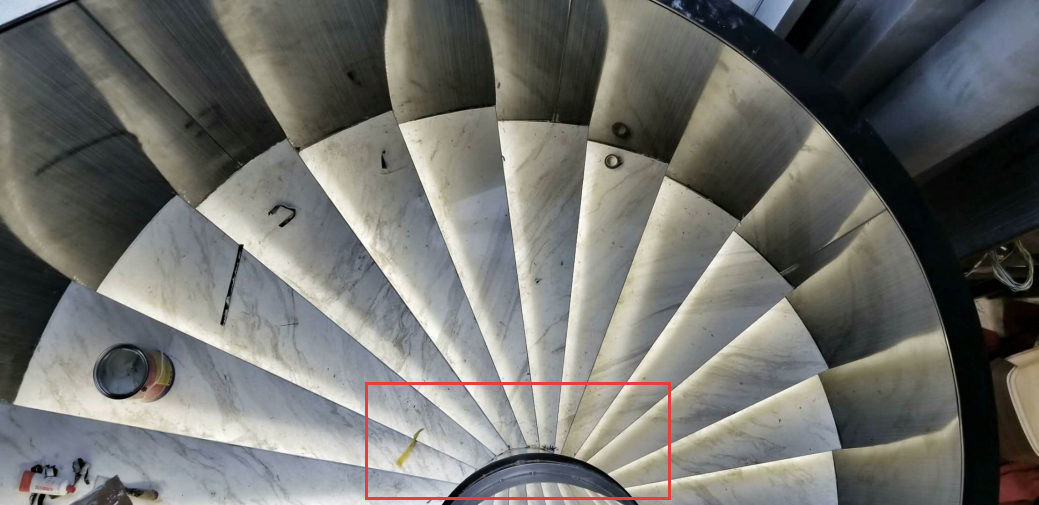

a、旋转楼梯夹角过小,导致设计通病

source:google.cn

这个问题是最典型的设计师深化阶段欠考虑,结构工程师只负责核算荷载安全,却没有考虑实际使用,导致最后施工落地无法弥补的质量问题。

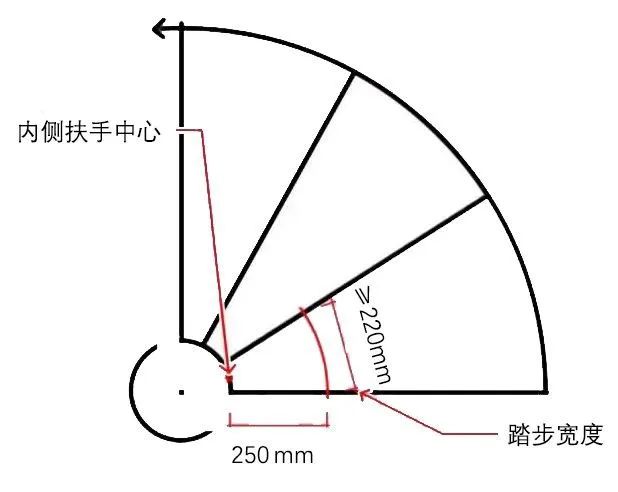

所以,请你务必记住这条规范:“螺旋楼梯离内侧扶手中心250mm处的踏步宽度不应小于220mm”。

source:google.cn

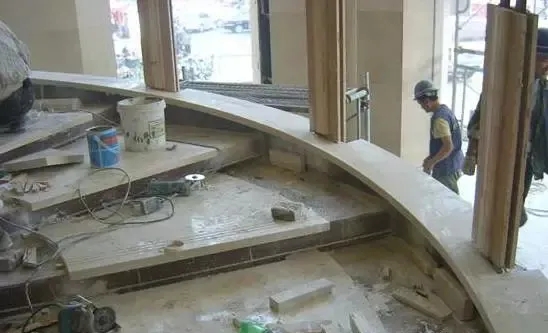

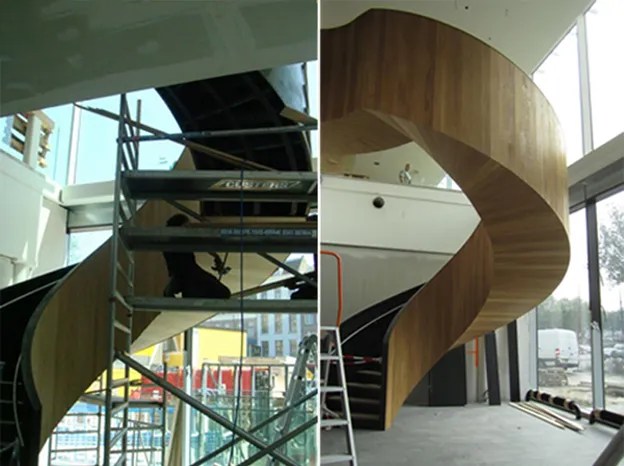

b、施工过程中楼梯基层钢架严重偏离设计尺寸,导致设计图纸同步调整,影响造型

举个实际项目案例:某五星大酒店大堂空间的弧形结构比较复杂,由于原钢结构旋转楼梯骨架在安装时选用了非专业施工方,使楼梯基础钢架偏离设计尺寸达300毫米以上,给现场放线工作增加了难度。

source:google.cn

针对这种现状,只得设计师根据图纸预定尺寸,复核现场实际尺寸,找出两者的差异,重新修复尽量降低误差。


这就再次说明了在这种比较复杂的大型项目中,专业的有资质的厂家选用的重要性。


(本文的图片均来源于网络,版权归原作者所有)

△ 加入设计得到交流群,连接行业资源 △




小结.

www.shejidedao.com联系VX:dop032  回复“公众号”加群


好了,本期的dop干货就到这儿,如有帮助,评论区扣“日拱一卒”,支持一下dop~


如果想更系统的学习旋转楼梯的深化知识,向你推荐《范露露丨2小时学会绘制旋转楼梯》这门课。2个小时,带你从零开始,完成一套完整的旋转楼梯施工图。

△ 2个小时学会绘制旋转楼梯及建模△

△扫码学习 会员免费看


留言超超过10条,下一篇,我们来系统的盘一盘《旋转电视墙,有哪些设计要点?》,敬请期待~

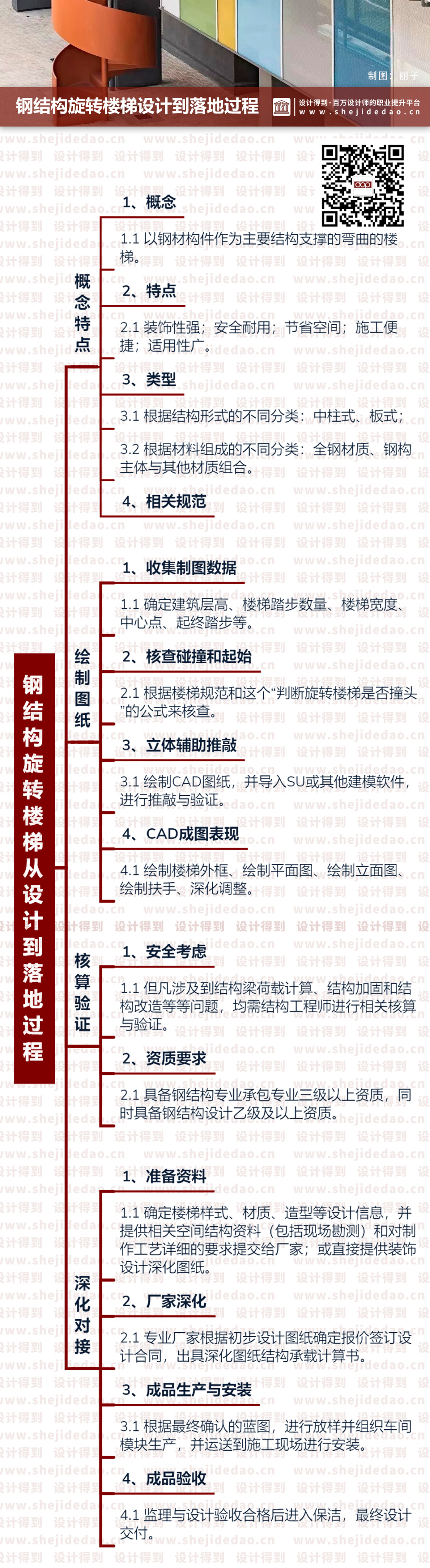

最后一张图,总结全文,记得关注公众号哦~
