上次我们分享了《新风系统，设计师必知的6大重点！》，小伙伴们的反馈不错，看完暖通设计要点。本期内容，咱们响应dop交流群小伙伴们的呼声，来整合盘点一期，关于《水电阶段，设计师去现场，该看什么？》

从2方面来盘下这个话题：

1、给排水阶段的施工要点

2、电气阶段的施工要点

ps：本文内容非常全面，建议先收藏，后阅读，在项目上遇到后，直接按清单逐项核对。

01. 给排水阶段的施工要点

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

1、给排水工程施工工艺

source：google.cn

我们所讨论的给排水工程，主要是指室内装修中的水路施工工艺，下面就以淋浴间冷热水管线的安装为例，聊聊相关施工流程，具体为：

施工准备→测量定位→墙面开槽→排管布管→管线检测→封闭管槽→二次防水。

a、施工准备

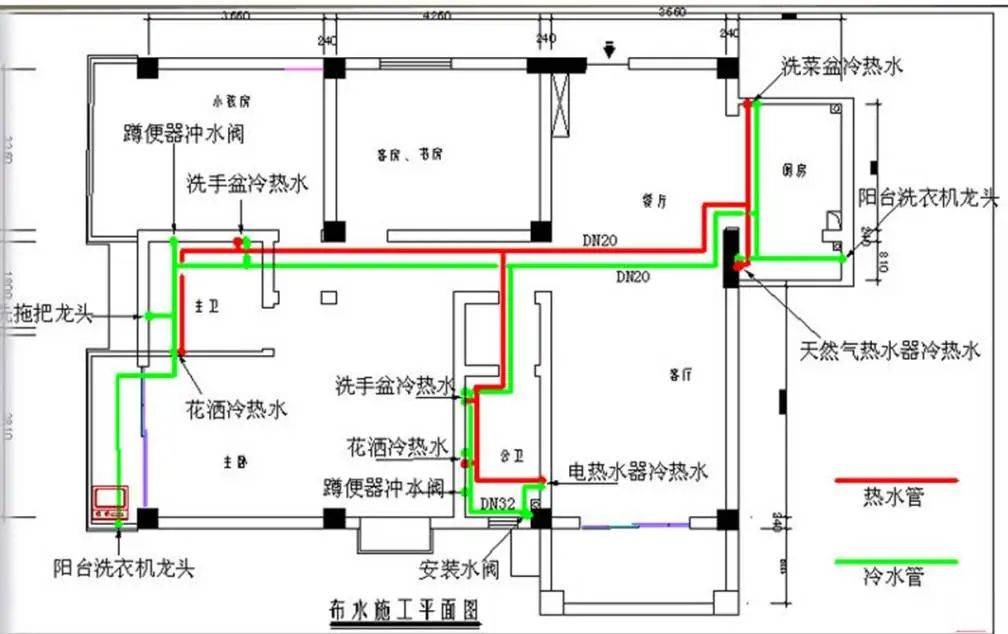

施工前必须要做好管线的规划，确定管线的走向、路由、高度等，绘制好相应的设计图纸。

source：google.cn

b、测量定位

测量定位，用墨盒线弹出管槽宽度双线，保证水路走向必须是横平竖直。

source：google.cn

c、墙面开槽

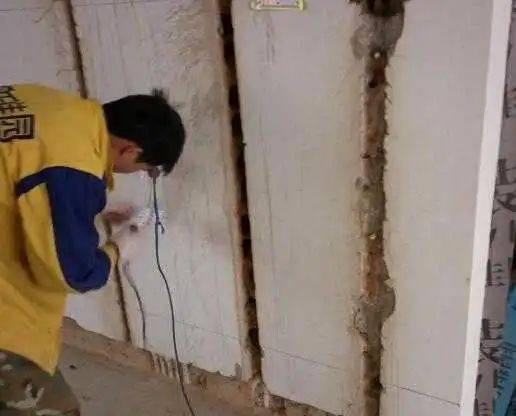

用专业切割工具沿画好的管槽线开槽，要保证管槽横平竖直且四周平滑，管槽深度与宽度按照水管大小而定，冷热水管线不能同槽。

source：google.cn

d、排管布管

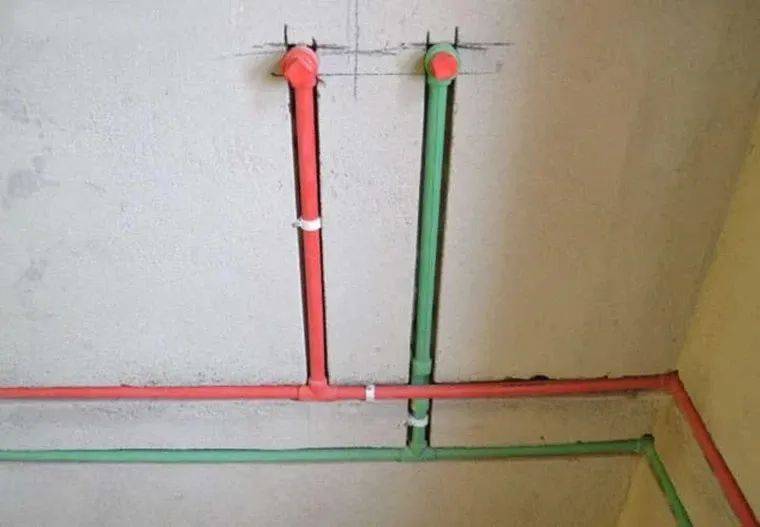

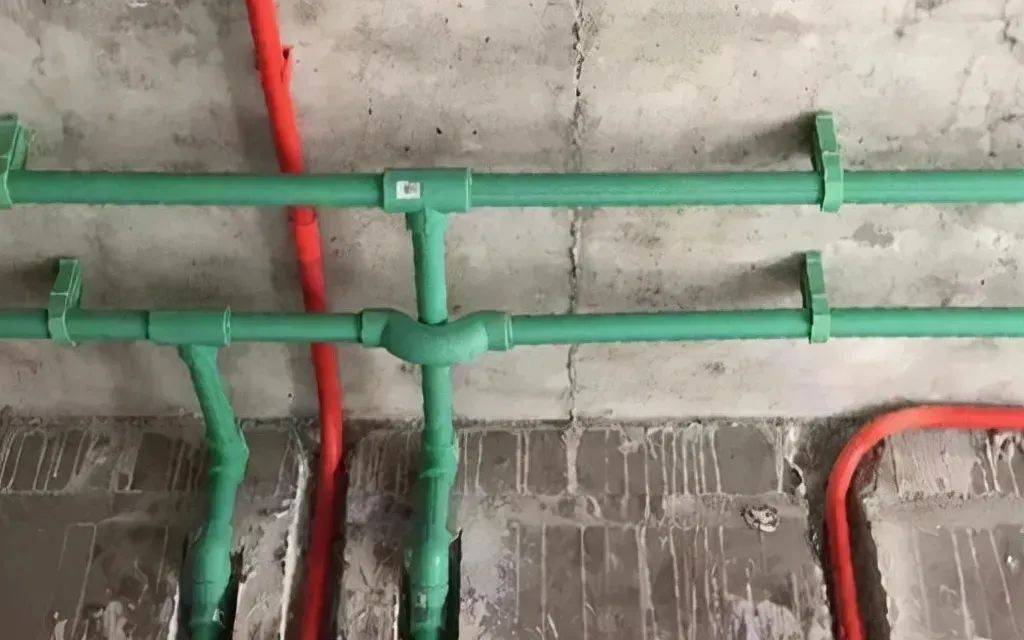

按照图纸对管线进行铺设，冷热水管需要分开。冷热水管左右排列时，通常左为热，右为冷；上下排列时，则上为热，下为冷。出水管口应水平一致，间隔保持在15cm。水管铺设完成后，进行封槽前要用管卡固定。

source：google.cn

e、管线检测

水管安装完成必须做打压测试，检测安装的冷热水管有没有渗水、漏水现象，只有打压测试合格了，才能进行最后的封槽。

f、封闭管槽

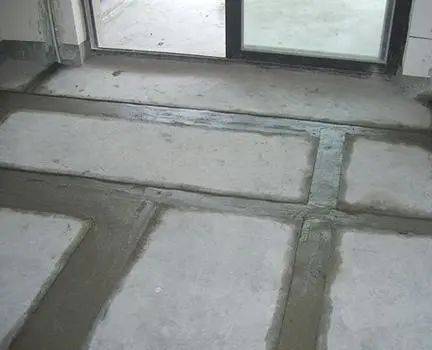

线管铺设固定后，将所有开槽位置全部修补好，必须保证表面的平整干净。

source：google.cn

g、二次防水

安装过程中可能会对局部防水层造成破坏，因此在水路安装完之后需要再进行二次防水。

source：google.cn

2、给排水工程施工要点

室内装修工程中，给排水工程值得注意的施工要点，大体上可以分为以下几个方面：

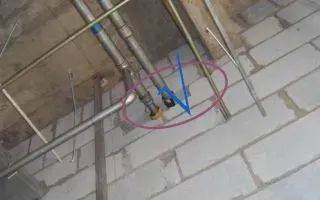

a、给排水管道穿墙敷设时必须加套管保护。

source：google.cn

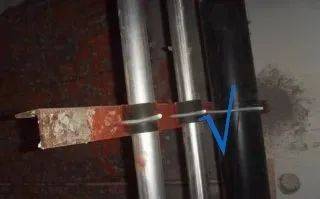

b、给水管道固定时，固定点处必须加橡胶软垫，以免接头松动漏水。

source：google.cn

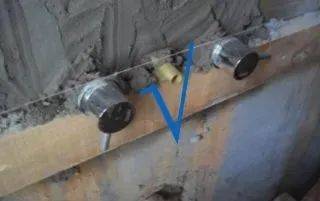

c、淋浴混水器安装时一定要用实物模型或红外线找平，避免最后安装洁具时不平不正。

source：google.cn

d、安装座便器时，甩口处需用砂浆抹平，保证甩口与地平平齐，接口处必须安装橡胶法兰。当用硅胶固定时，需确保大部分硅胶应在座便器底座里侧。

source：google.cn

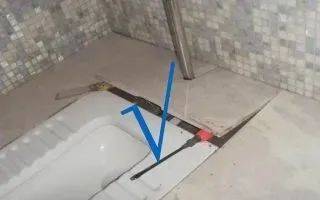

e、为了后期方便检修，通常蹲便器后侧冲水弯管处地转铺贴应是活动的。

source：google.cn

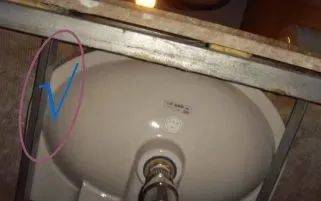

f、台盆安装时，不得采用大理石胶或木块固定，应采用金属支架固定。

source：google.cn

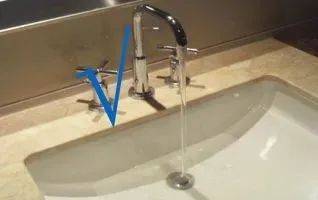

g、可以通过调节角阀来使得台盆水龙头出水更柔和。以免因水流太急，溅到台盆外面，弄湿衣物。

source：google.cn

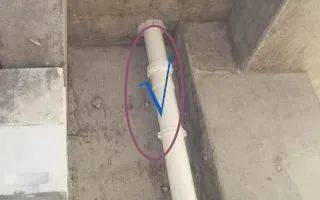

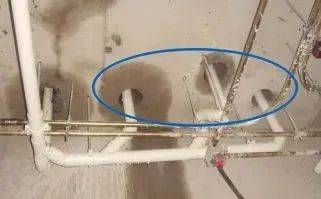

h、排水管穿过楼板开洞时，开洞尺寸应大于管外径至少60mm，且中心线重合。

source：google.cn

i、排水主管道必须每层设置一个伸缩节。

source：google.cn

j、排水支管连接应采用45°三通或45°四通和90°斜三通或90°斜四通，也可以采用曲率半径不小于4倍管径的90°弯头，保证排水通畅。

source：google.cn

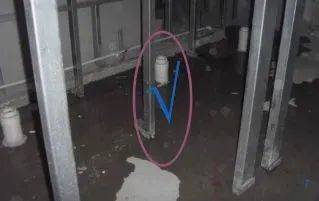

k、排水甩口要做好防异物进入的保护措施。

source：google.cn

△ 一堂课，迅速熟悉家装施工工艺知识 △

02. 电气阶段的施工要点

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

1、电气工程施工工艺

我们所讨论的电气工程，主要是指室内装修中的电路施工工艺，下面就以接线盒（开关、插座等）的安装为例，聊一聊相关的施工流程，具体为：

施工准备→弹线定位→墙面开槽→预埋底盒→排管布线→封闭电槽→底盒保护。
