之前咱们讲的都是《设计师必用的16个节点，收好了》，这种工艺节点类的知识，有小伙伴就问小编能不能出一些系统的平面图啊？

那我当然是满足你们啦，今天咱们就来讲平面布置图，主要解决以下问题：

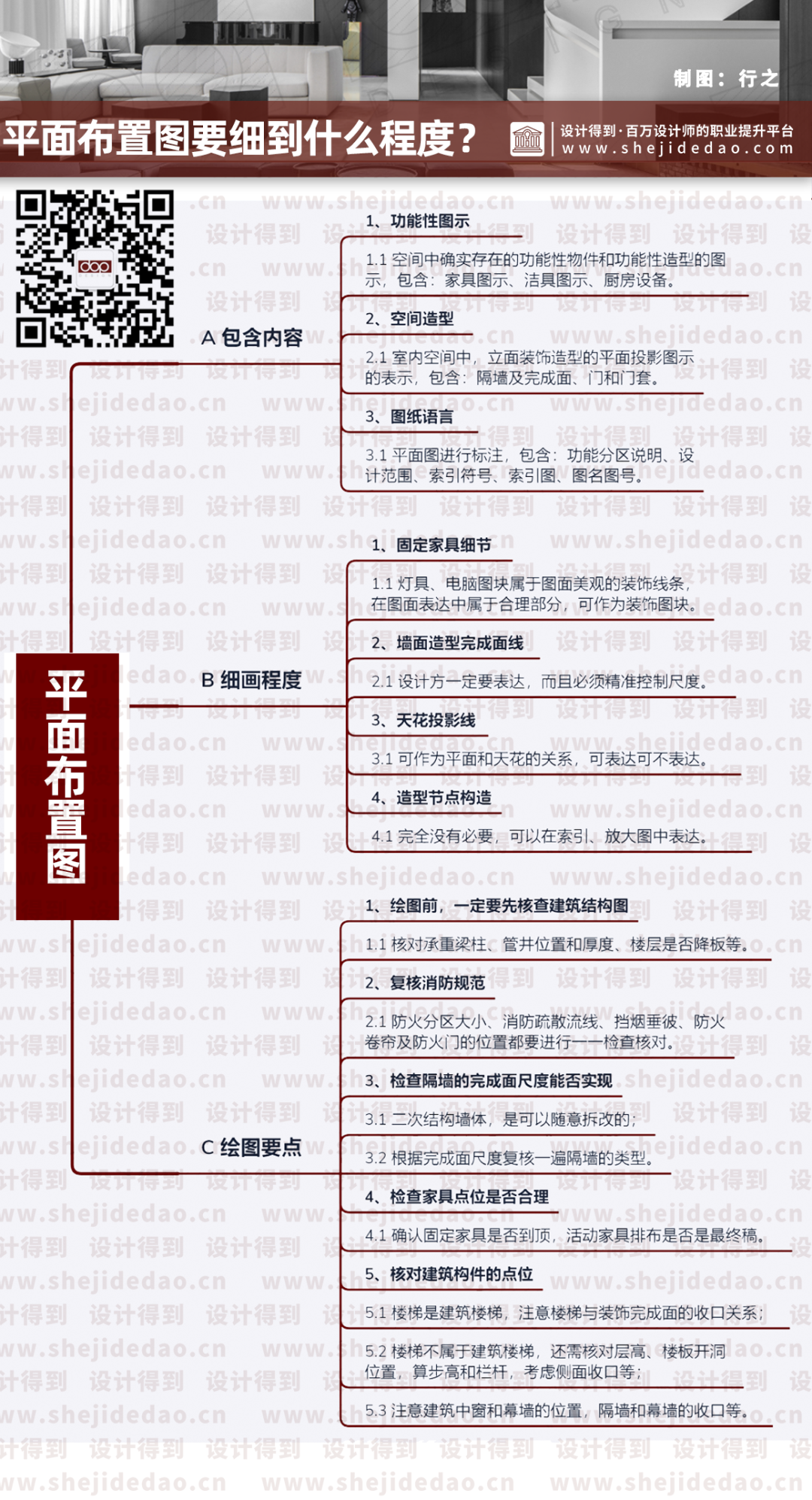

1、标准平面布置图都有什么？

2、平面布置图到底要表达的多么细节？

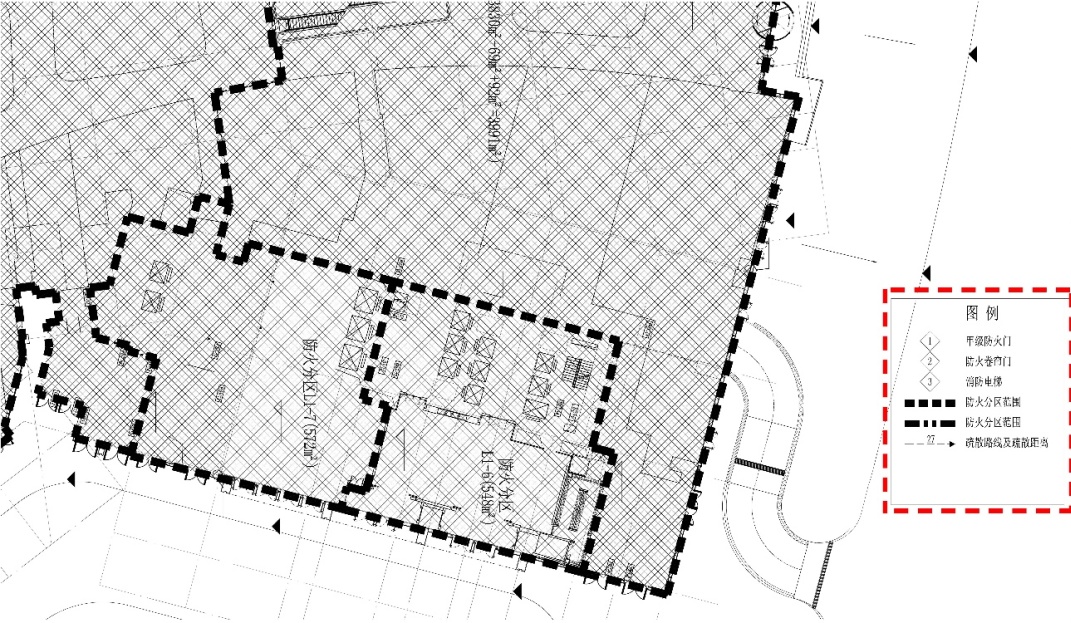

3、绘图的5大审核要点流程，需要注意啥？

ps：本期系统全面的讲述了画平面布置图应该注意的要点，适合0-3年的小伙伴差缺补漏，欢迎转发给小伙伴们哦~

www.shejidedao.com丨联系VX：dop050  回复“公众号”加群

开始绘制平面布置图之前，要先弄明白平面布置图到底是表示什么内容的图纸？给大家一个换个角度：

“你想象一下，拿一块大镜子放在房间的半空中，你能从镜子里看到的地面的样子，就是你需要在平面布置图上绘制的内容。”

△平面布置图参考标准

上图是我们之前绘制的一张酒店客房的平面布置图，算是一张比较标准且值得参考的图纸，来看看这张图纸中，必须包含哪些基本要素？

功能性图示是指在室内空间中，确确实实存在的功能性物件和功能性造型的图示，主要有如下图示：

标号1：家具图示，必须包含固定家具、活动家具，以及有些落地灯饰等在平面上可见的物品。

标号2：洁具图示，与家具一样，所见即所得，同时，若图纸直接用于指导施工（如住宅项目），则应该注意检查洁具的选型尺度与平面空间的尺寸关系，避免出现洁具设备与平面布局冲突的现象发生。

标号3：厨房设备，原理和家具图示一样，如果你的空间内有相关设备，则需在平面图上体现出来。

△平面布置图参考

（减少大家的来回滑动查看）

空间造型是指这个室内空间中，立面装饰造型的平面投影图示的表示，主要包含下列几项：

标号4：隔墙及完成面，需显示分割功能分区的隔墙以及固定隔断，且隔墙的尺度因是最终完成面的尺度。

△隔墙尺度图上的尺寸标注参考

当然，隔墙需要标注具体尺寸，必须单独独立成一张独立的隔墙尺寸图。

该隔墙图必须与平面布置图的隔墙尺寸图一一对应，包括隔墙类型、隔墙完成面尺度、墙体图例等说明性内容，都需要在平面布置图上表示出来。

标号5：门和门套，与墙面完成面同理。

图纸语言是指在满足了上面2种功能后，就需要对平面图进行标注了，所以，你必须使用这些图纸语言让别人能看懂你的图纸。

标号6：功能分区说明，这个大家应该都知道，唯一要注意的就是功能区说明因标注在显眼的位置，至于到底用什么字体，要不要加英文，这个就是看自己公司的设计规范了。

△此图重复利用

标号7：设计范围，这一点很重要，尤其是对于做工装设计的设计师来说，这直接影响到后期结算时的利益，所以一定要在平面图上体现出来。

标号8：索引符号；

标号9：索引图（钥匙图）；

标号10：图名图号。

以上是我们认为装饰施工图的平面布置图中，必须包含的基本要素，当然根据不同的项目类型做的细化程度会有所不同，但是原理都一样，你可以作为一个样图，保存下来最为参考。

www.shejidedao.com丨联系VX：dop050  回复“公众号”加群

“不同的设计阶段，不同的设计分工，对于平面布置图的图纸深度要求，是完全不一样的”。

也就是说，并不是图纸内容越详细越全面就越好，你应该深刻的认识到不同设计分工在制图时，应该把手上的图“细化”到什么程度。

打个比方：作为设计方，在平面布置图中只需要表达清楚设计理念，基本造型完成面尺度、材料、功能关系等即可，至于更多繁杂的装饰细节，不是平面布置图上应该体现的。

这样讲很抽象，下面我们来看个实际案例，请你先点开大图看看细节，再想想作为设计师，平面图这样画，是最优的方式吗？

△酒店大堂平面布置图局部

像上边这张平面布置图，看似已经“细”画到一定程度了，那么我可能会告诉你，你这是在为了把图纸画的好看而画图，既没有多大价值，还浪费了自己大量的制图时间。

为什么这样说？我们选4个点来分析下：哪些地方可以细，哪些地方不应该细？

△平面布置图局部示意

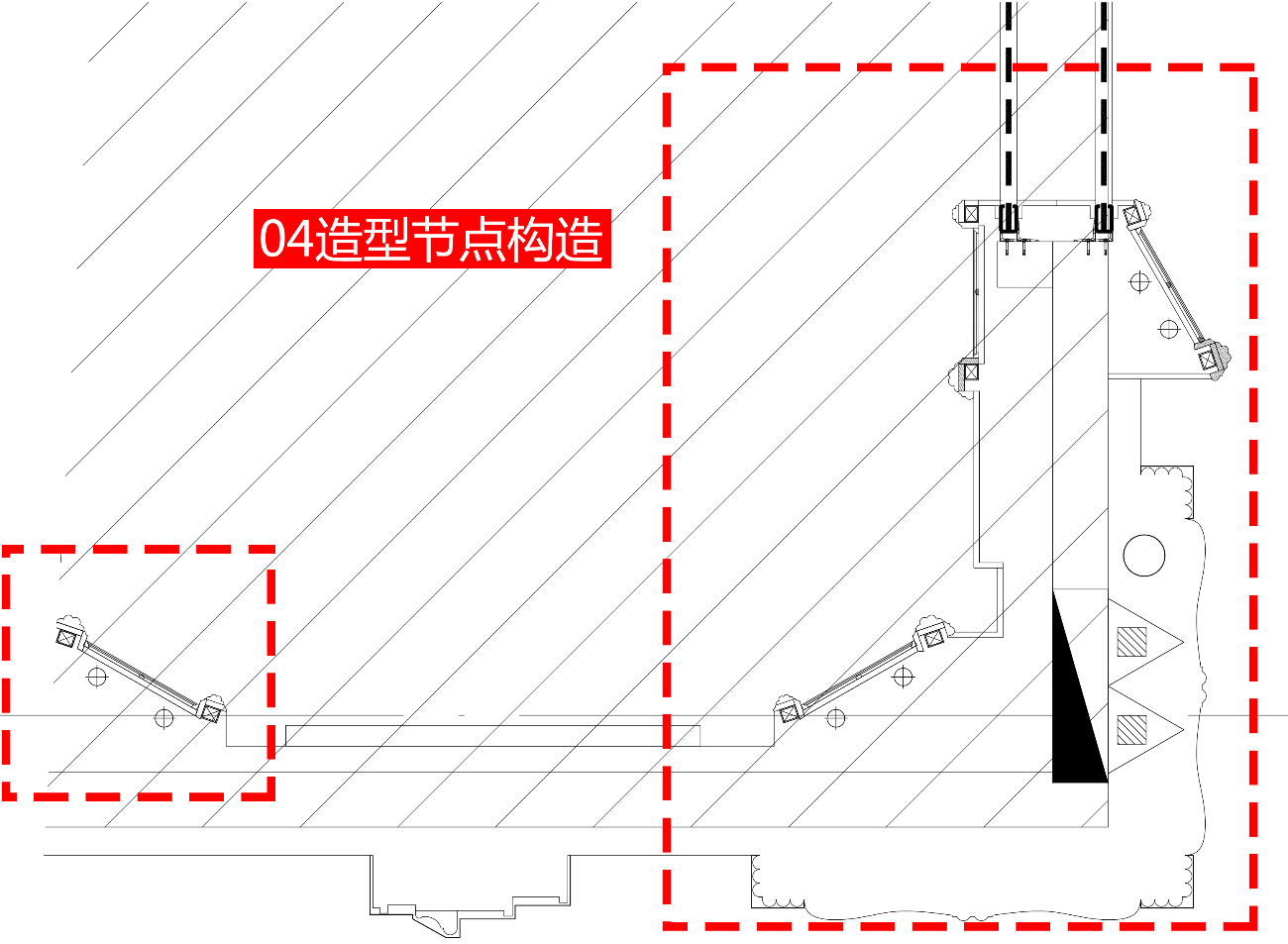

△局部放大图

01 处的固定家具细节，如灯具、电脑图块属于图面美观的装饰线条，在图面表达中属于合理部分，可以作为装饰图块来用。

02 处的墙面造型完成面线是设计方一定要表达的，而且必须要把尺度控制的精准。

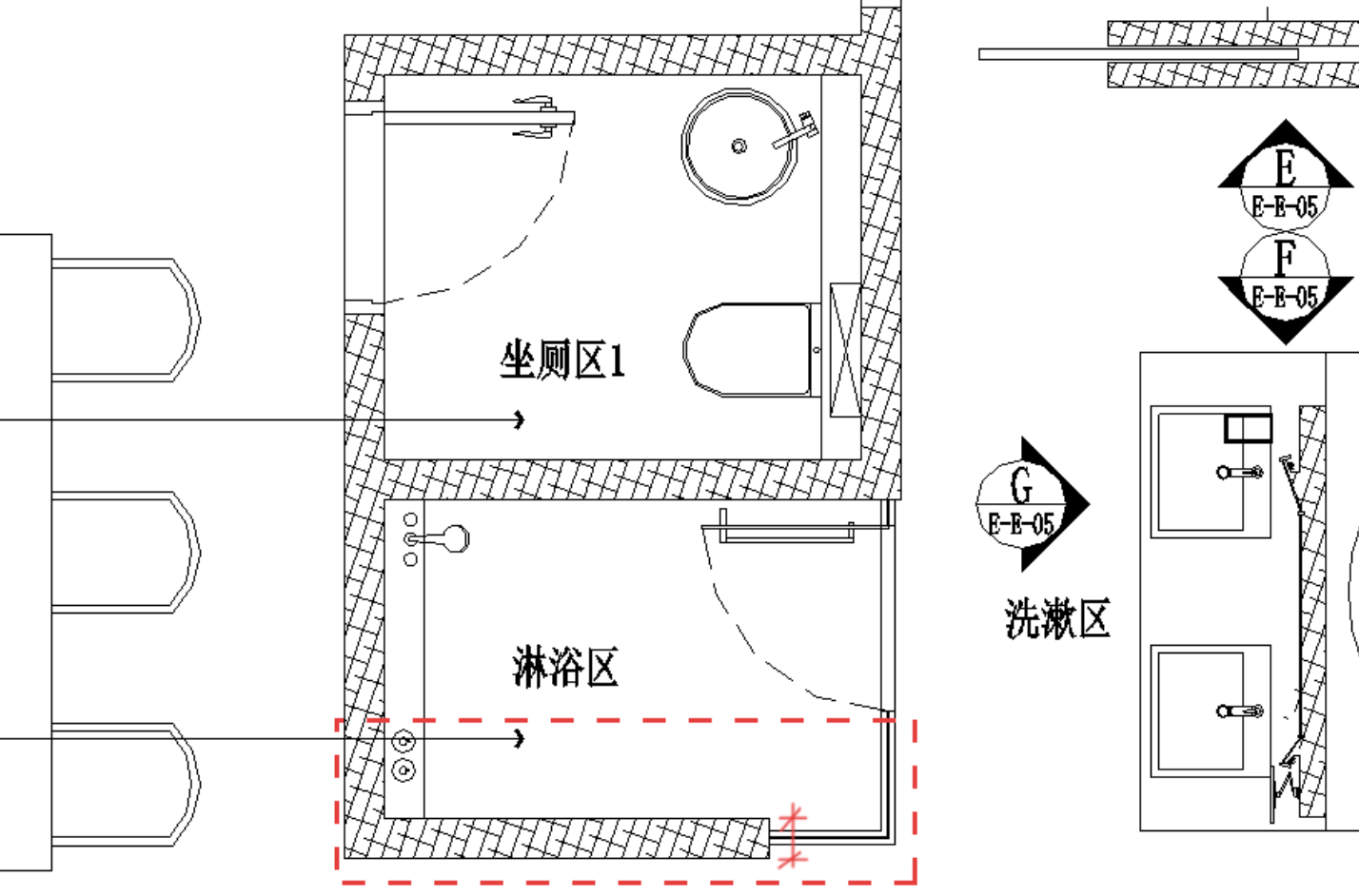

△局部放大图

03 处的天花投影线，可以作为对于平面和天花的关系，可表达可不表达，根据公司规范而定。
