门是人们进出建筑或空间的必经之路，而电动移门既方便安全又保证了行人通行，还能提升了建筑档次，它的普及率也很高。

有多高呢？连小朋友们的编程课程都有电动移门的内容了（大写的？小朋友竟然学编程？）。

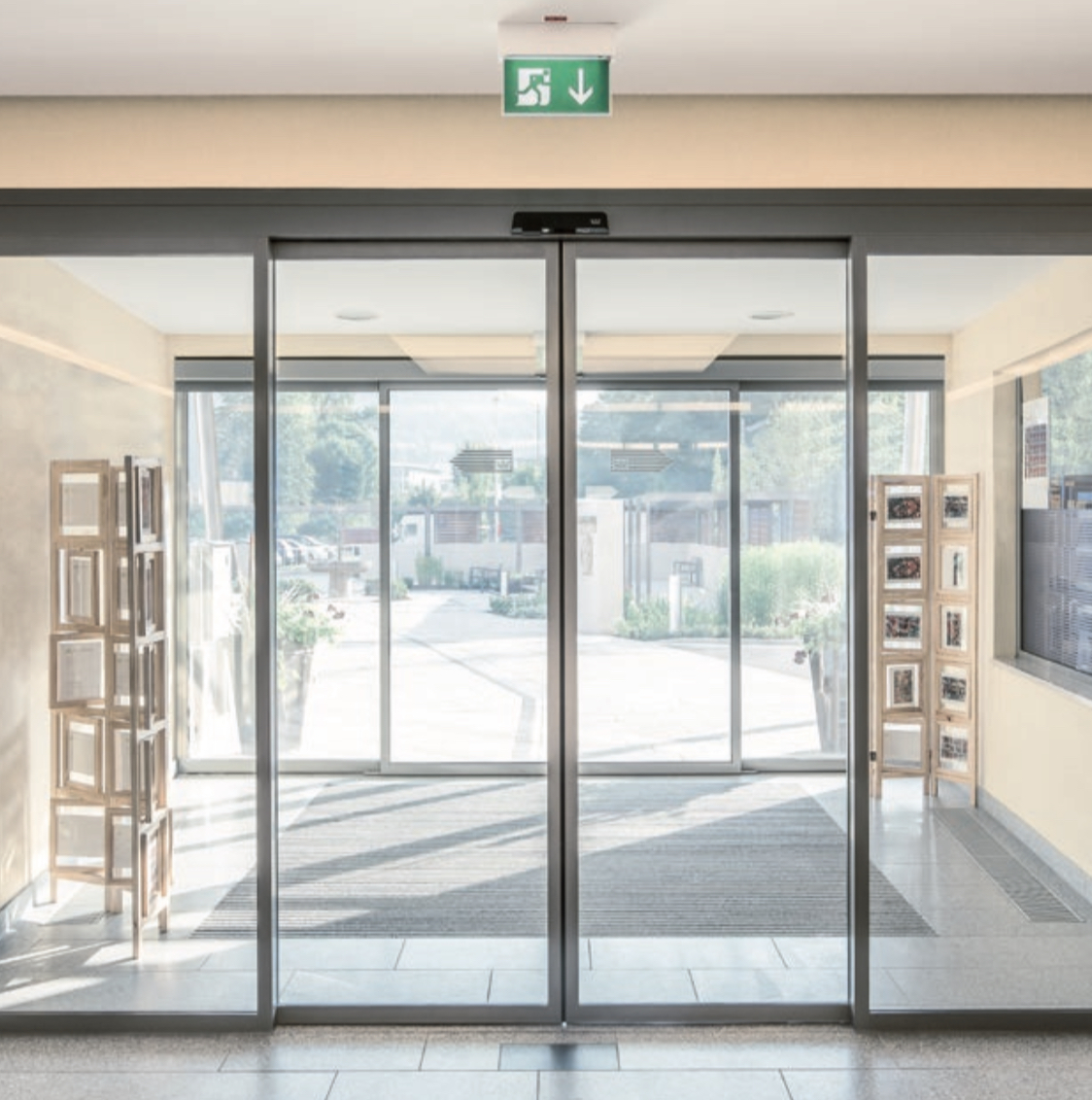

咱们平时最常见、常用的电动移门是标准双开电动感应式玻璃平移门。

接下来，咱们就来聊聊吧：

1、什么是电动移门？

2、电动移门的结构组成及工作原理

3、电动移门的安装工艺

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

当有移动物体靠近门时，门通过通电设备的感应系统接受指令，来控制门的自动平移开启及关闭，这种门被称为电动移门。

a、自动控制，运行安全

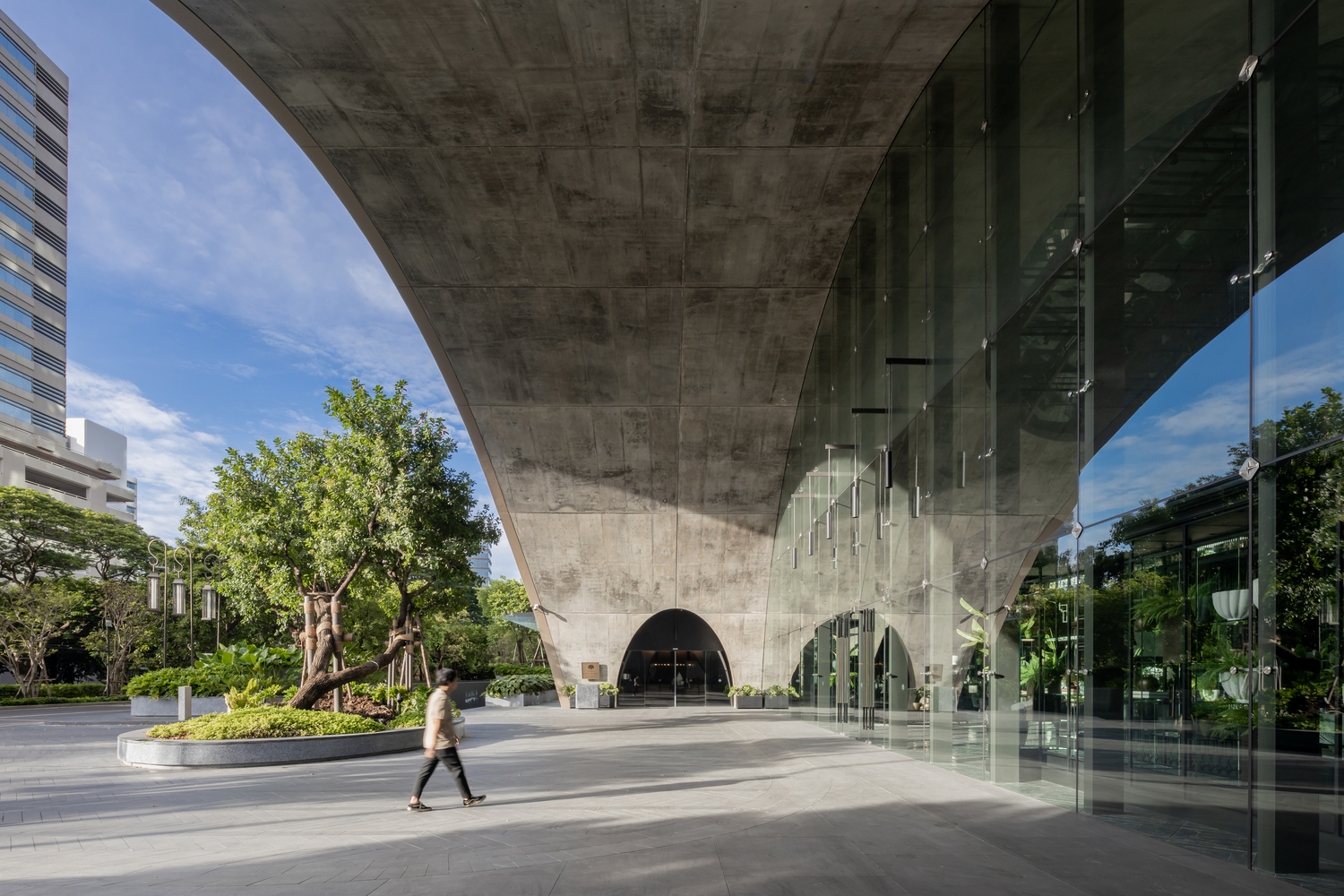

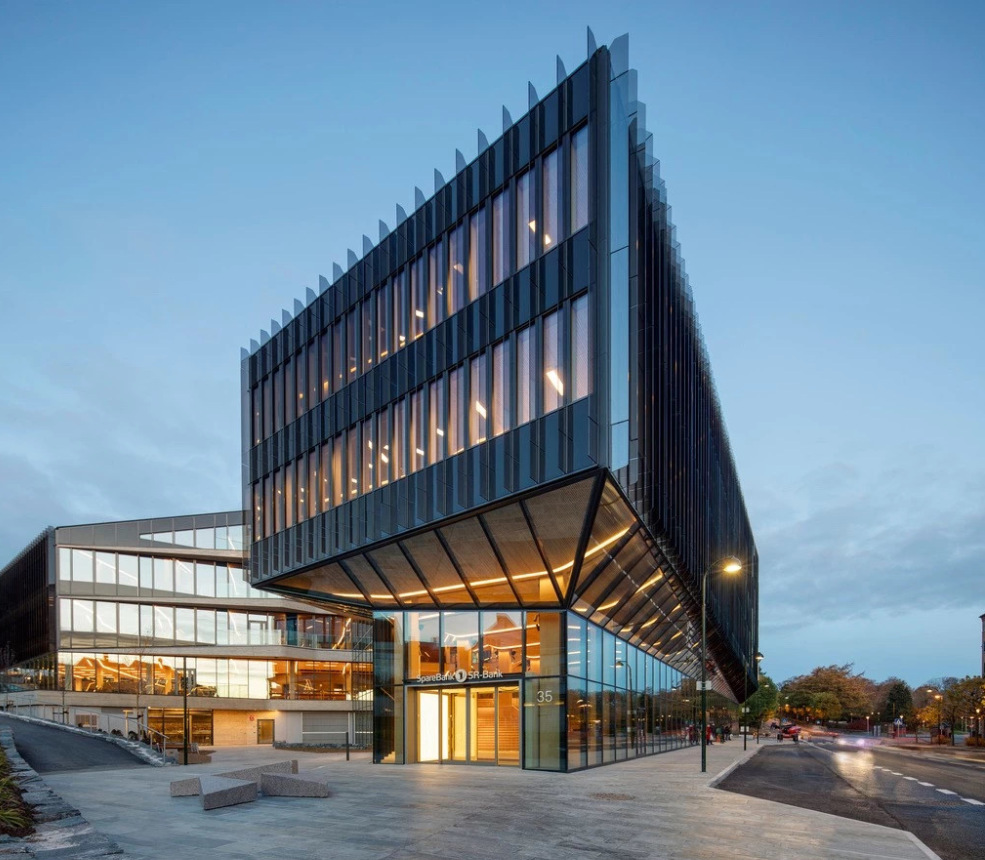

b、美化装饰建筑物

c、防风防尘

d、节约能源

e、应用广泛

f、提升门的密闭性

g、减少直接接触，更卫生

按照活动门扇的形式可分为：有框玻璃电动移门和无框玻璃电动移门。

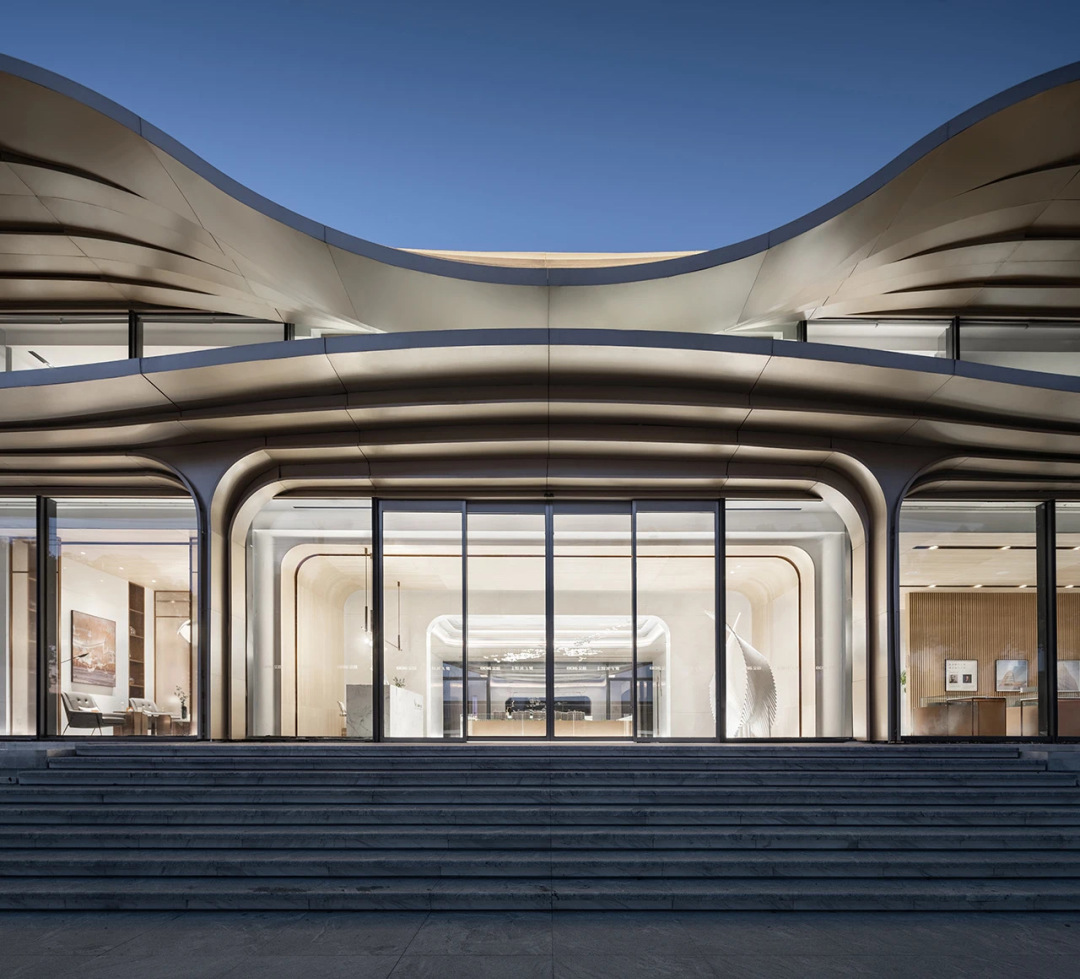

a、有框玻璃电动移门

有框玻璃电动移门是指有边框的玻璃电动感应平移门。门框材质主要是铝合金、不锈钢等金属材质。

b、无框玻璃电动移门

无框玻璃电动移门是指没有边框的玻璃电动感应平移门，玻璃主要靠吊夹受力。

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

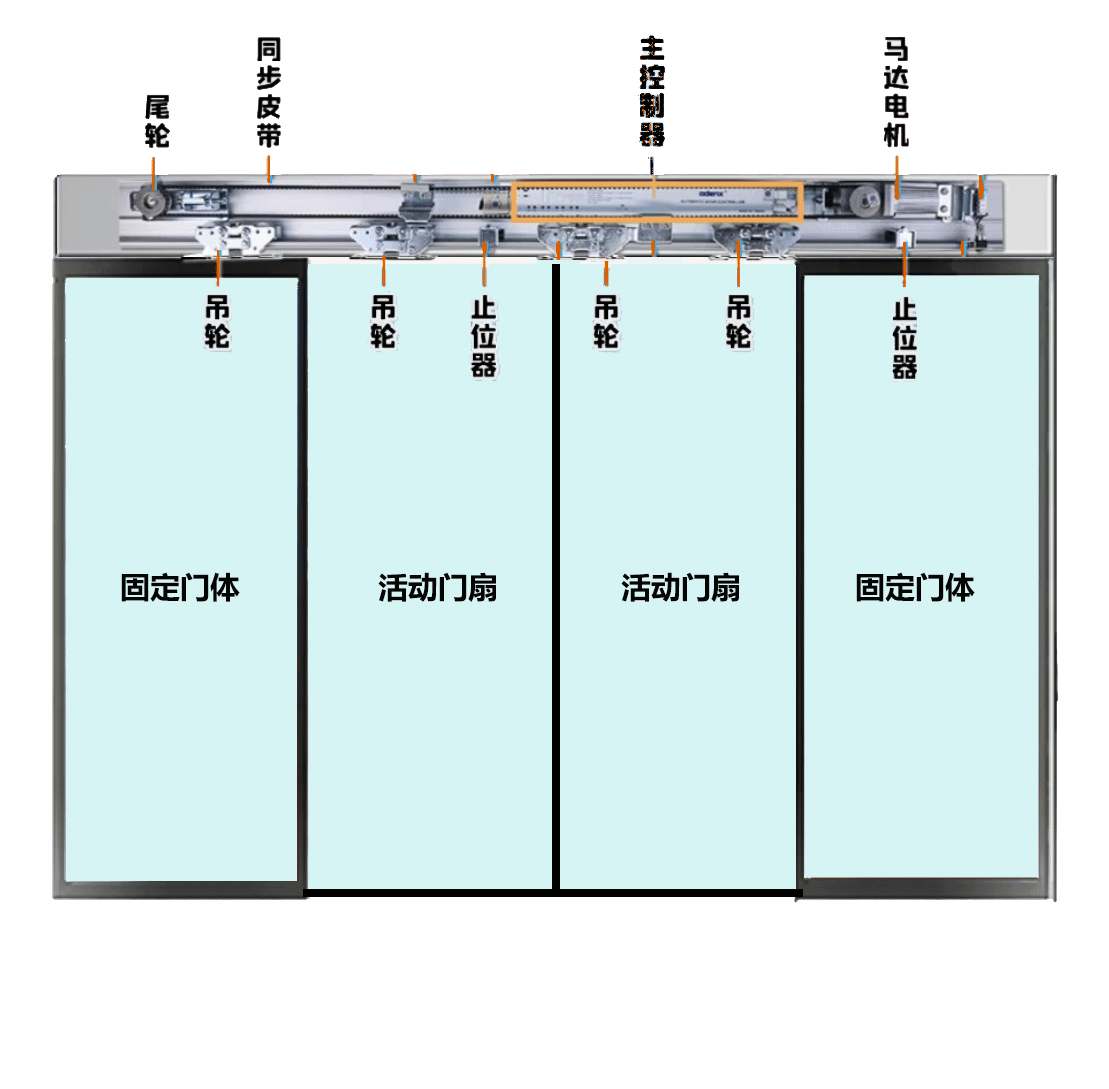

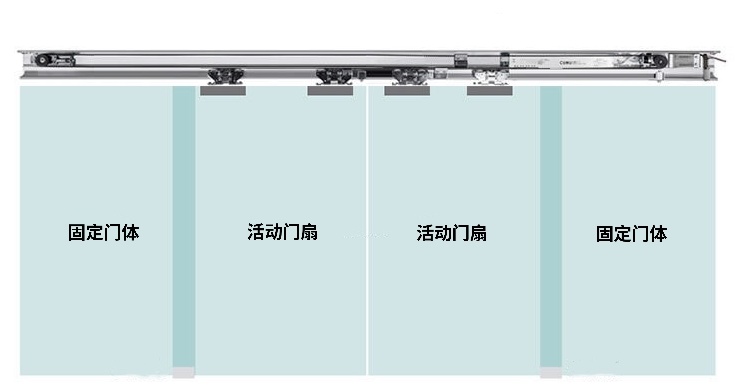

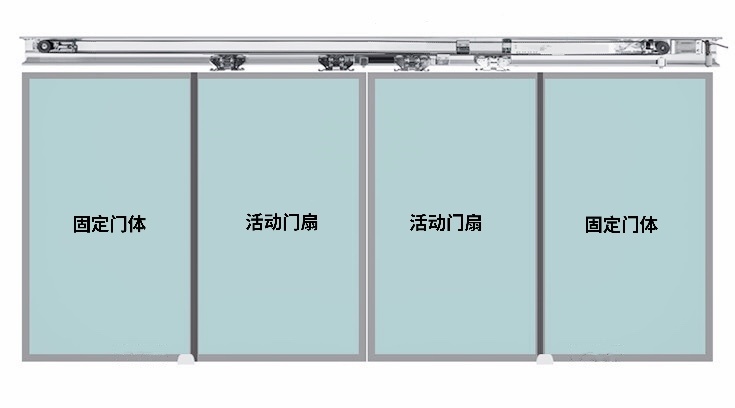

电动移门的结构组成大体分为门体及门机系统2大部分。

门体就是指门本身的结构框架，通常是由玻璃、门框及固定构件等组成。

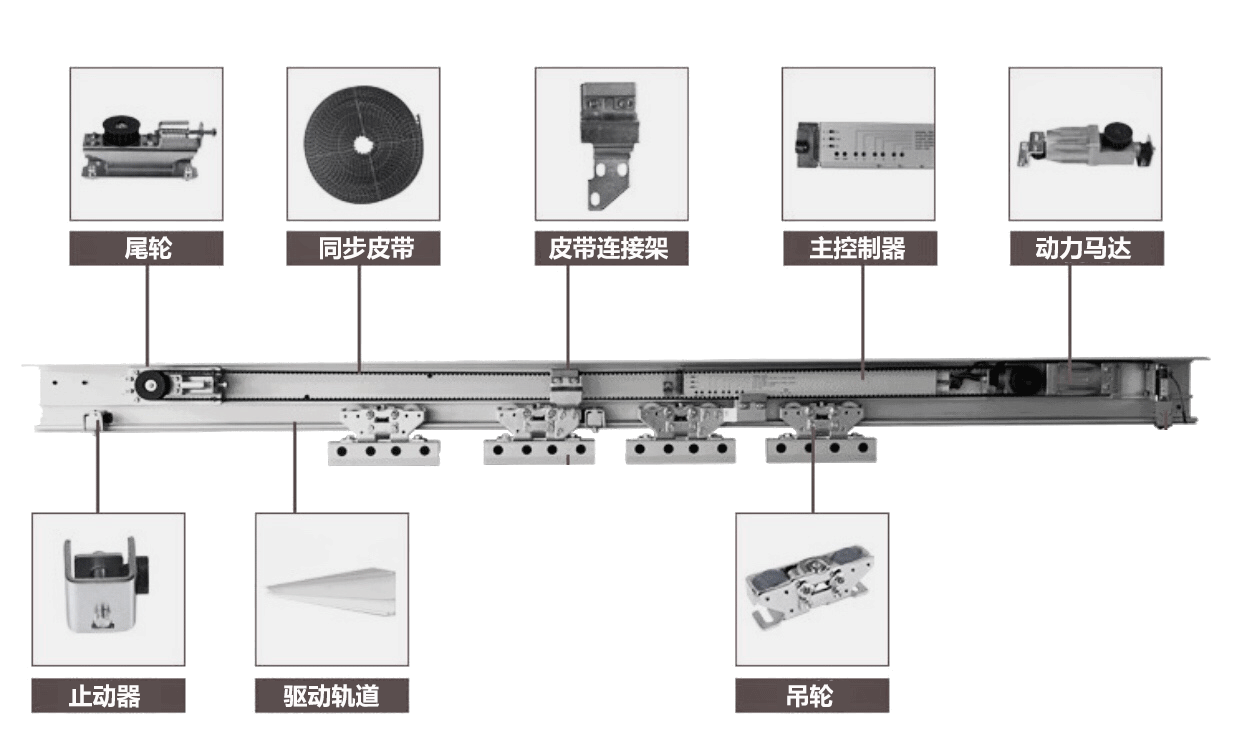

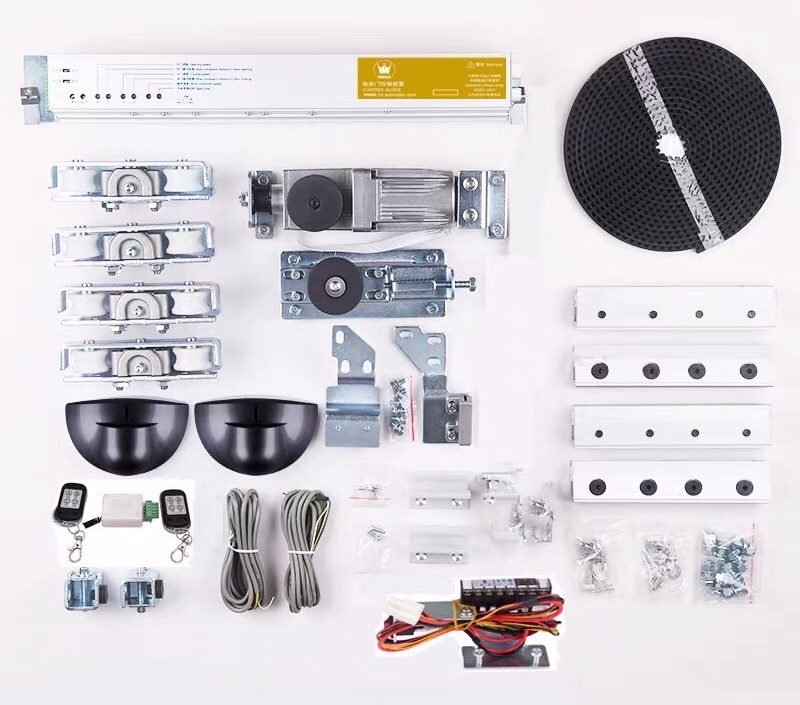

门机系统则相对复杂，主要由感应探测器、驱动轨道（门扇行进轨道）、动力马达、主控制器、门扇吊具走轮系统、同步皮带和止动器7大部分组成。

△source：google.cn

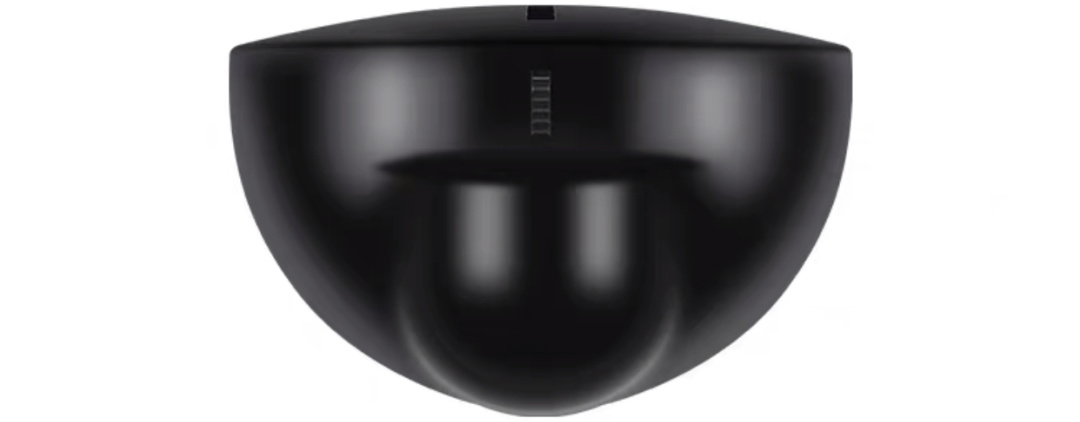

a、感应探测器

主要负责采集外部信号，当有移动的物体进入它的工作范围时，它就给主控制器一个脉冲信号。

b、驱动轨道（门扇行进轨道）

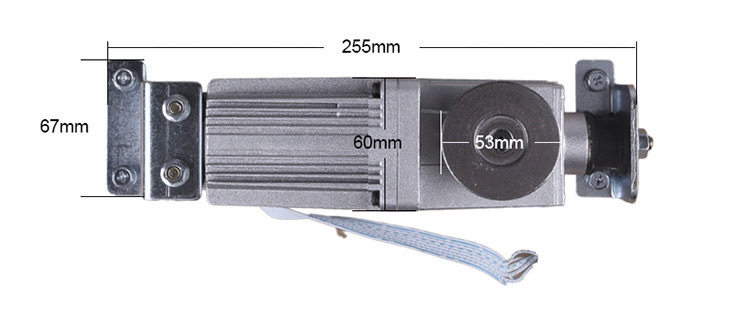

c、动力马达

提供开门与关门的主动力，控制门扇加速与减速运行。

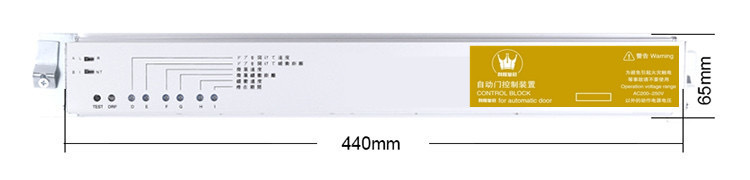

d、主控制器

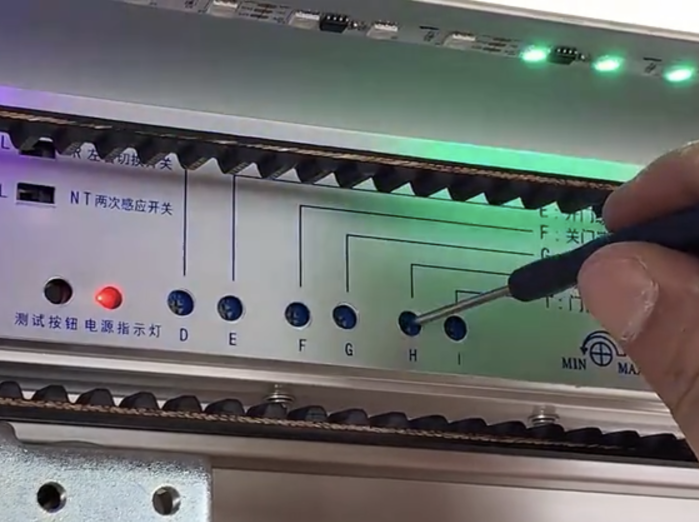

通过内部编有指令程序的大规模集成块，发出相应指令，指挥马达或电锁类系统工作；可以通过主控器调节门扇开启速度、开启幅度等参数。

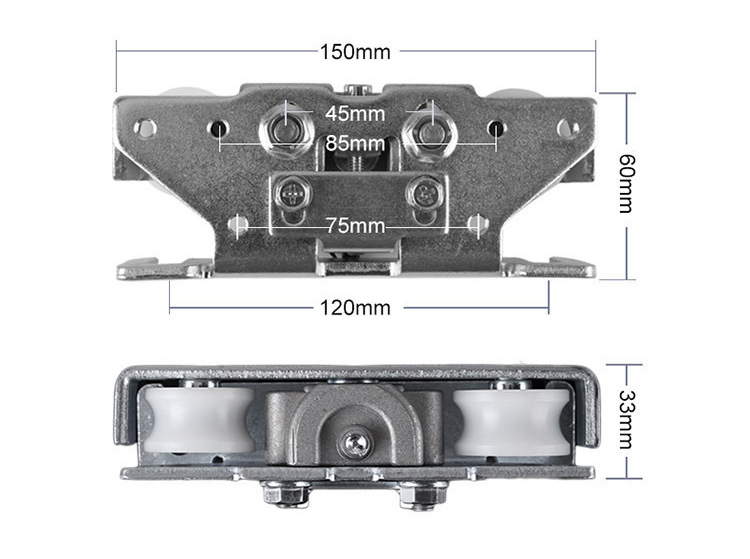

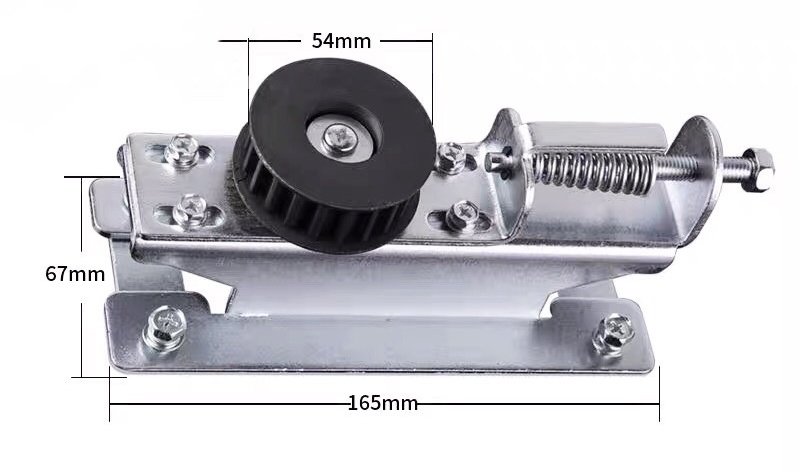

e、门扇吊具走轮系统

用于吊挂活动门扇，同时在动力牵引下带动门扇运行。主要包括尾轮、吊轮、皮带连接架等。

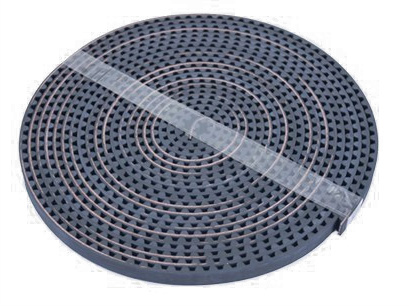

f、同步皮带

用于传输动力马达所产的动力，来牵引门扇吊具走轮系统运行。

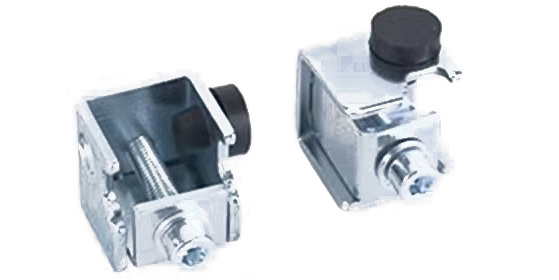

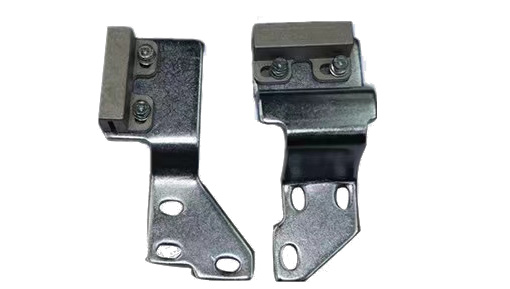

g、止动器

防止门扇在运行时出现脱离开启宽度的门体摆动。用于驱动轨道两端及中间。

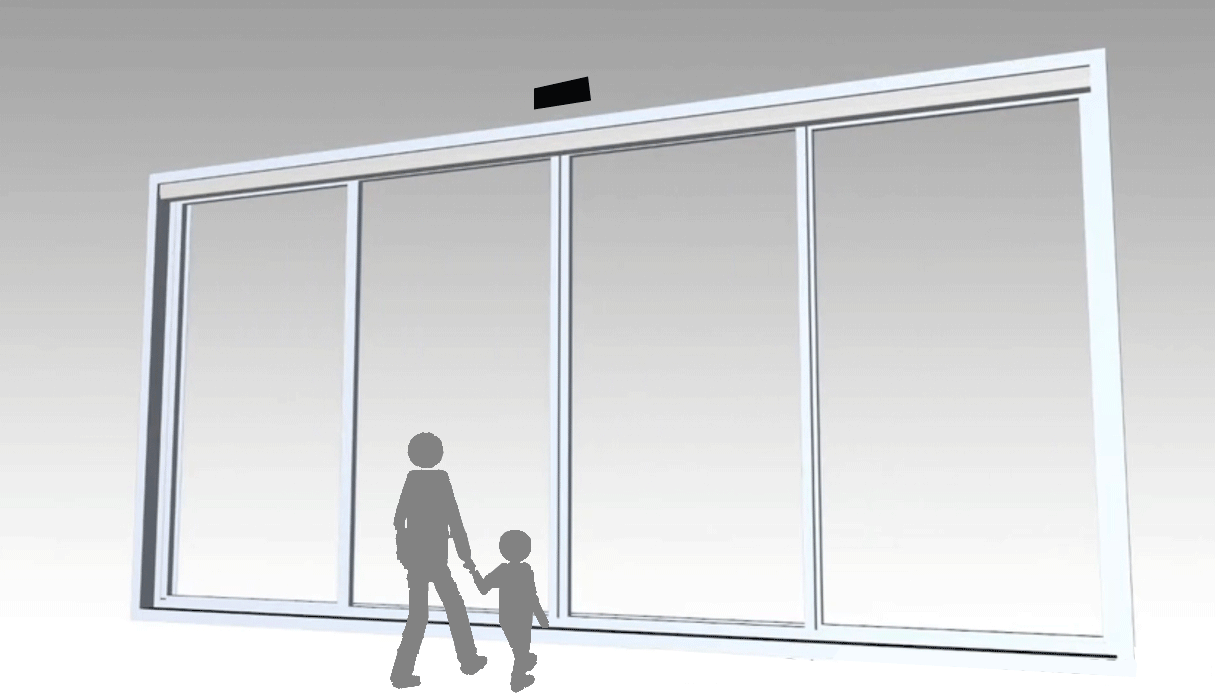

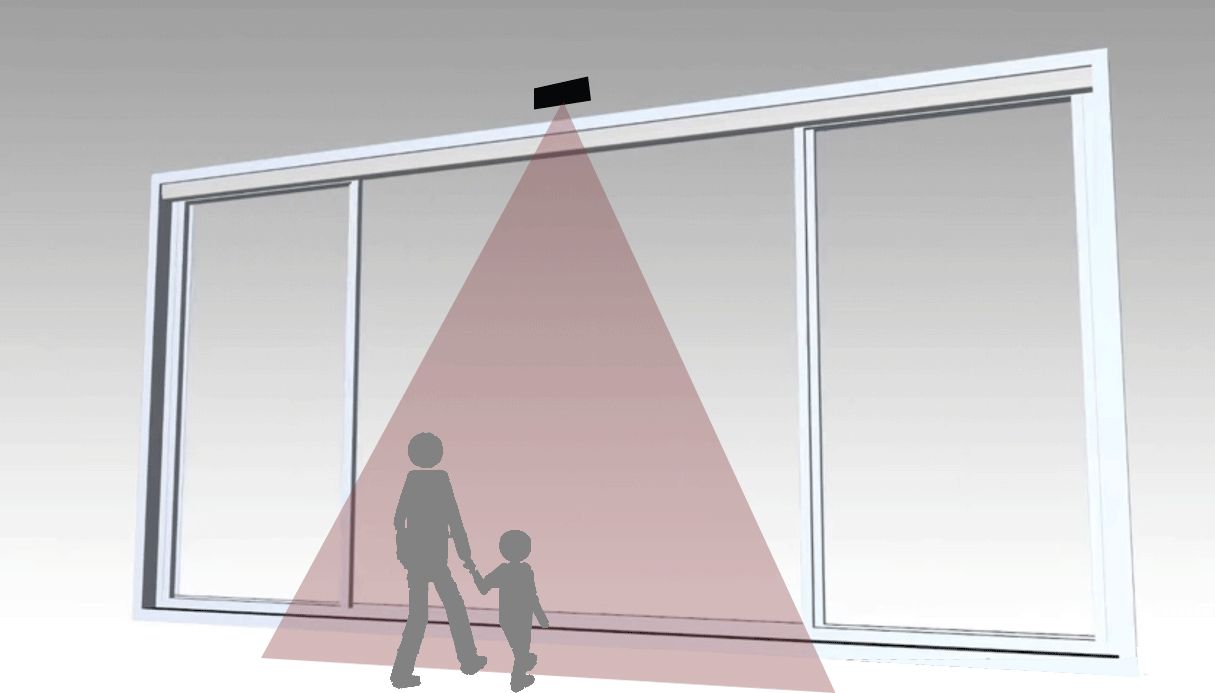

a、感应探测器探测到有物体移动时，将脉冲信号传给主控制器。

b、主控制器判断后启动动力马达运行，将动力传给同步皮带，再由同步皮带将动力传给吊具系统使门扇开启。

同时主控制器会监控动力马达转数，以便控制动力马达加力或进入慢行运行。

c、门扇开启后由主控制器作出判断，如需关门，控制动力马达作反向运动，关闭门扇。

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

以无框玻璃电动移门为例，其安装工艺流程相对简单：前期准备→安装固定门体、钢横梁→安装驱动轨道→安装门机系统、活动门扇→调试运行。

a、安装施工前应先到施工现场了解现场状况是否符合施工要求，例如：电源必需送到位，地面是否平整等。

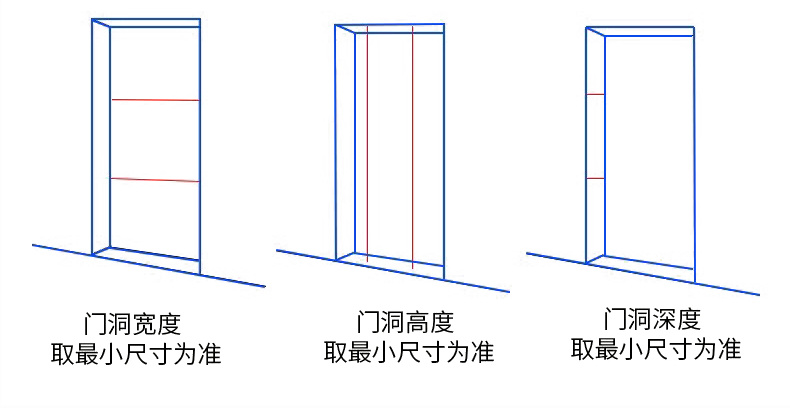

b、测量门洞尺寸，商量制作要求，按要求制作施工图纸。

c、按图纸制作框架、门扇、轨道等。

将固定门体和槽钢横梁（通常为厂家定制的一体式成品）的两端焊接固定在门洞两侧的钢筋混凝土门柱或墙的预埋铁件上。

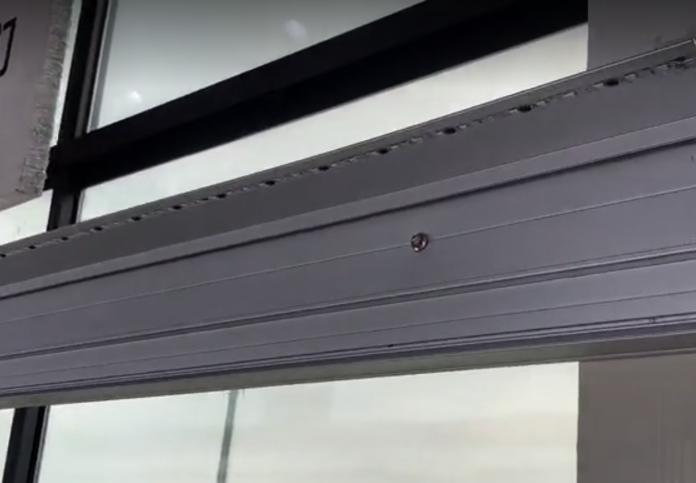

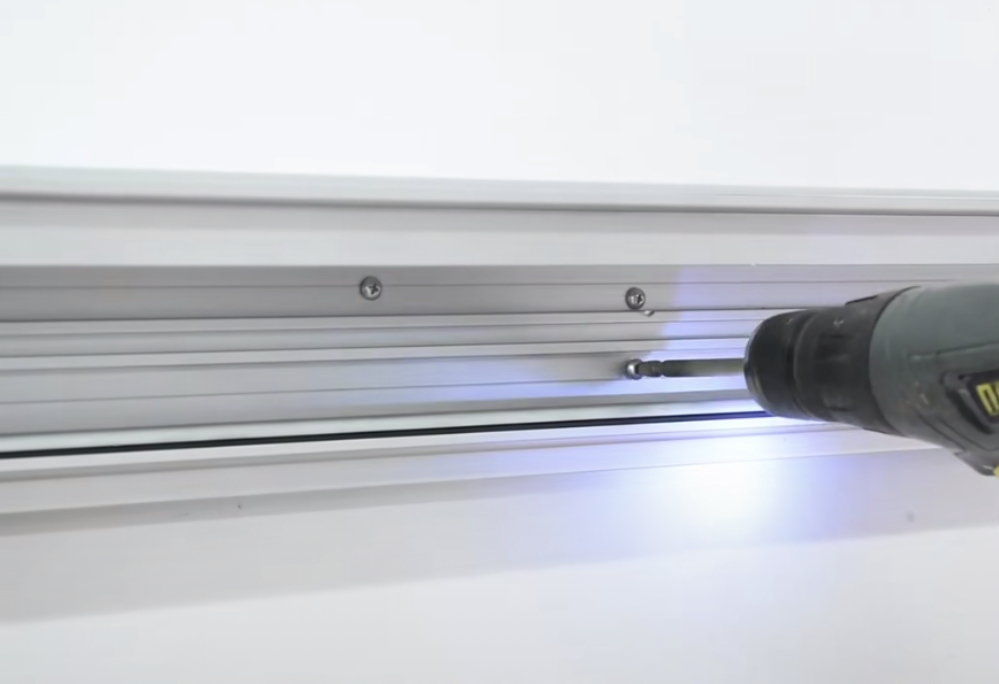

安装前需在驱动轨道上打螺丝孔，再将轨道两端各暂时用一支螺丝固定在钢横梁上，再次校正水平后再全部固定。

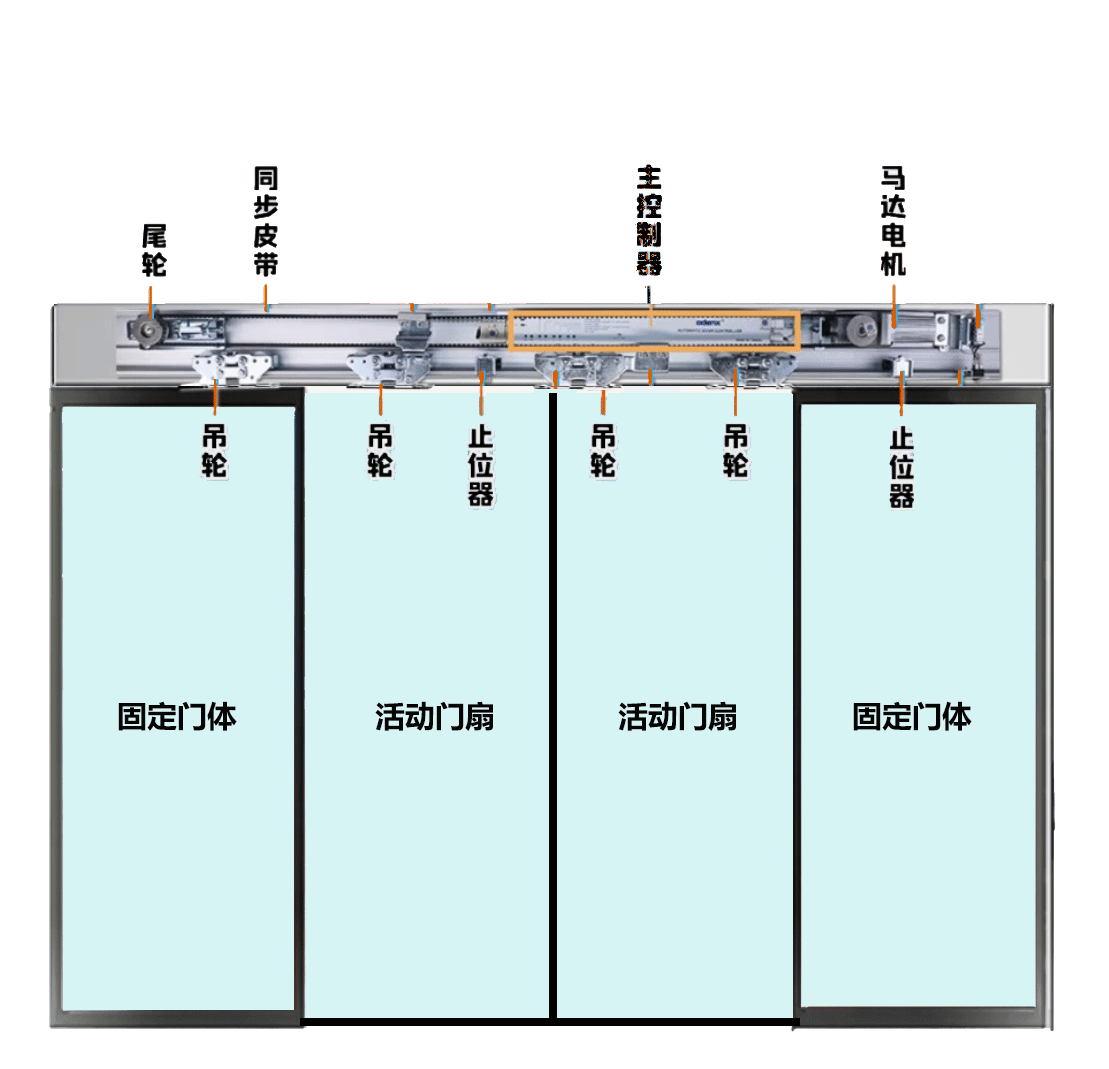

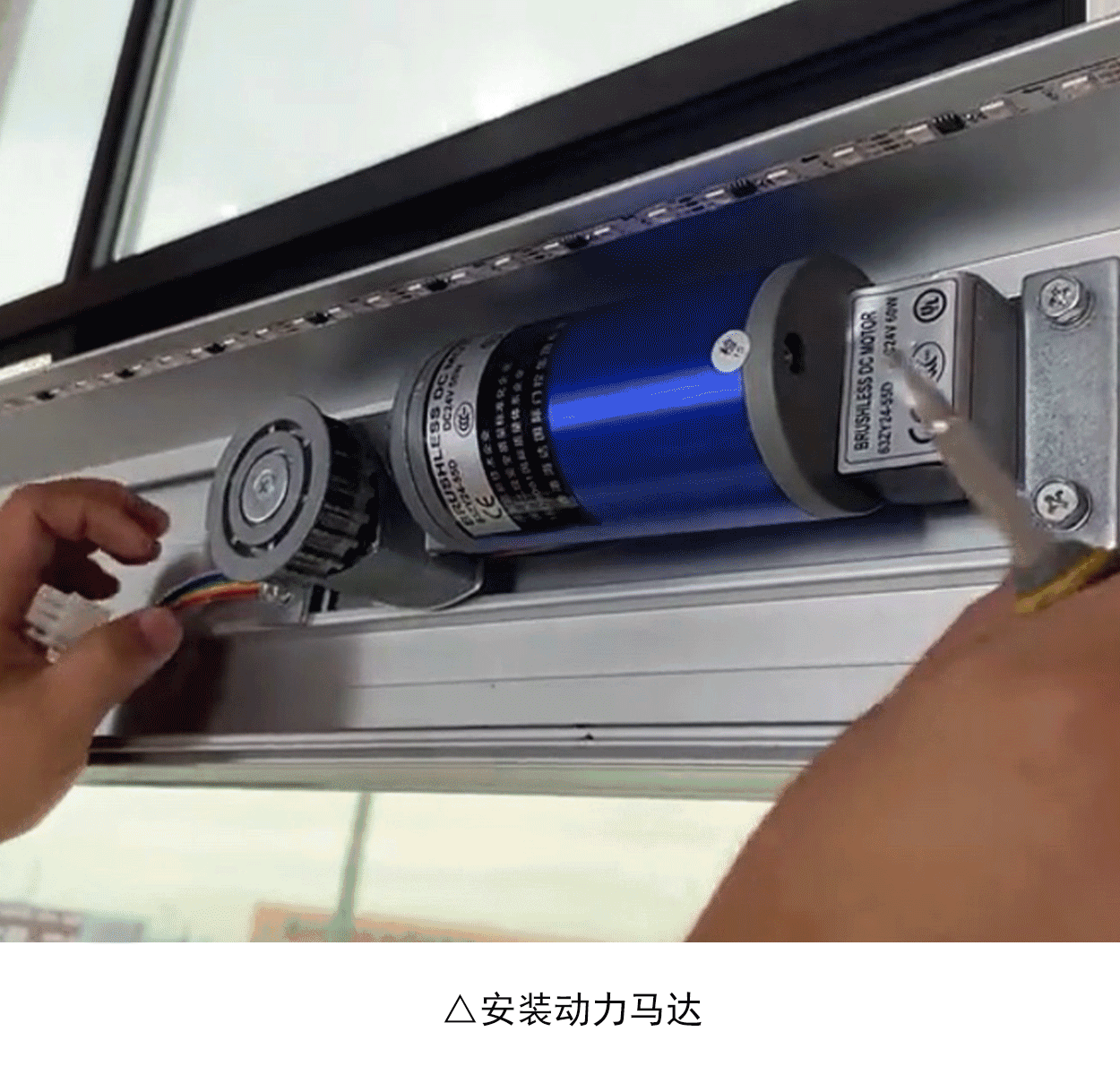

安装门机、活动门扇系统的流程是：感应探测器→动力马达→主控制器→尾轮→同步皮带→两端止动器→吊夹及活动门扇玻璃→吊轮→防脱片→连接固定皮带及吊夹→中间止动器→连接探头接线。

接通电源，调整传感器的探测角度和反应灵敏度，使其达到最佳工作状态。

a、钢横梁上钻孔或焊接连接板应在钢横梁安装前完成。

b、当用门体吊挂螺栓组件将门体吊挂安装好后，注意将滑轮的中心位置与门体保持平行。

c、门体安装完成后，要调整门体高度和缝隙位置，调节吊架固定螺母，确保门体行走和移动时，顺滑无滞重现象或摩擦的声音。

a、当用不锈钢作门框外饰面时，采用厚度1.2mm以上的不锈钢，否则会出现明暗不一的斑块，十分难看。

b、固定门体宽度设计在1100mm左右，活动门扇设计在1000mm左右，这样做能够大大地提高开门的速度，并且延长门机的寿命。

c、无框玻璃电动移门的制作成本较低，通透性较好；有框玻璃电动移门的制作成本较高，显得稳重、大气，安全可靠。

d、当门洞较小时，通常采用无框方式，当门洞较大时，通常采用有框方式。

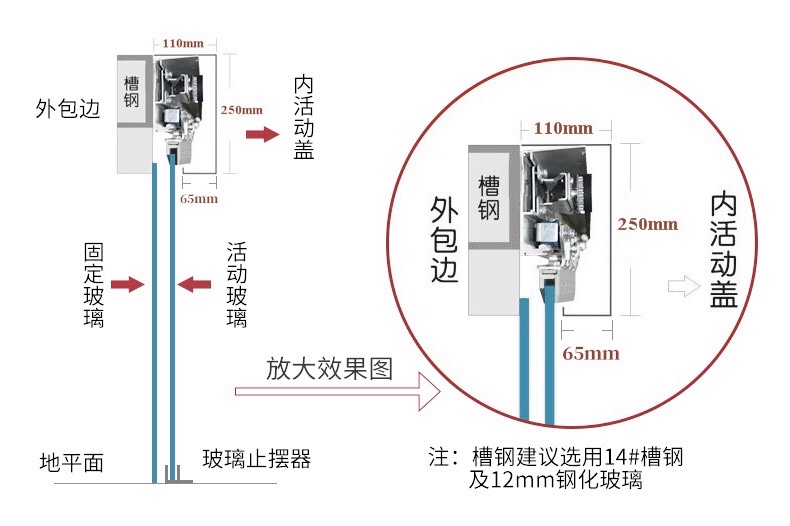

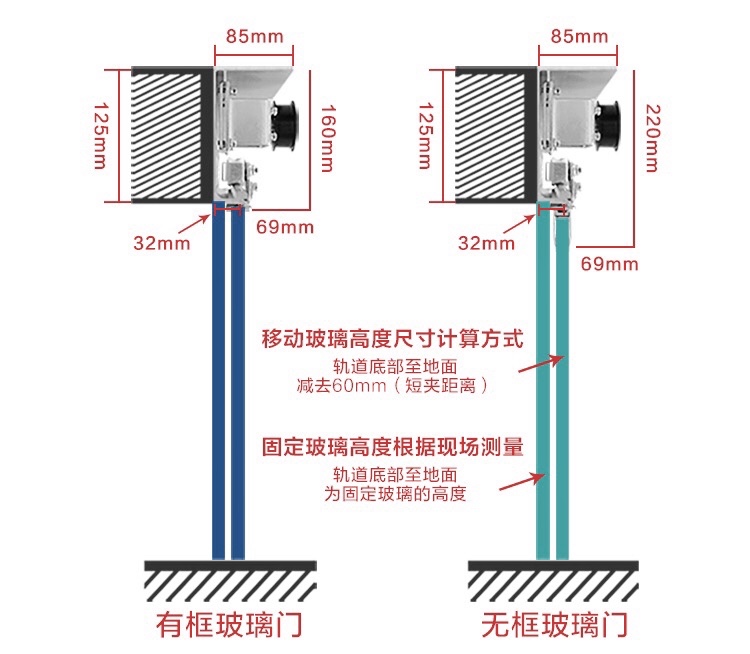

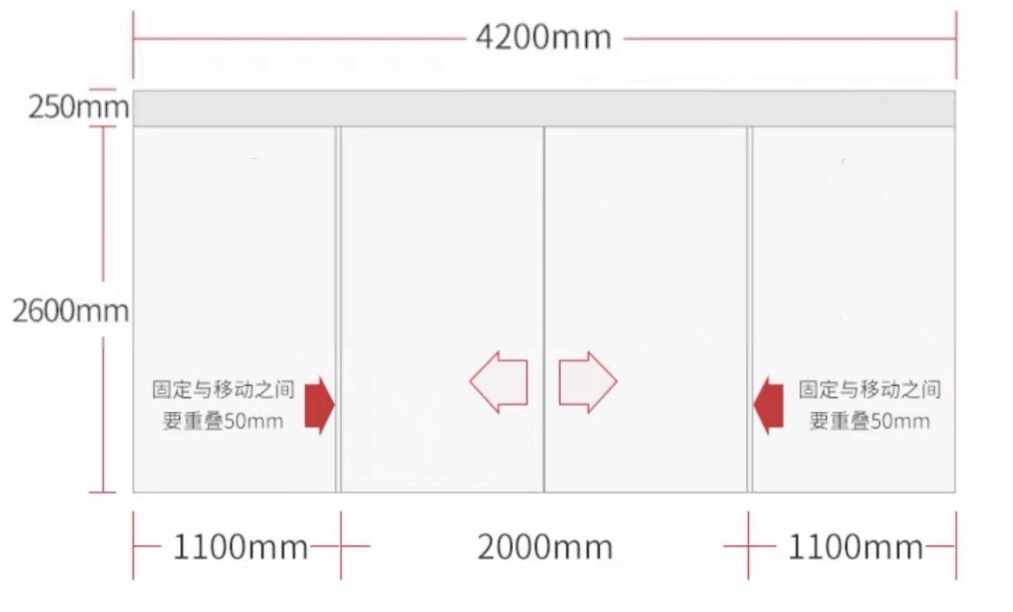

风力较大的出入口，最好还是采用有框方式，玻璃高度的计算方式详见下图：

e、不要将挂帘，植物体等随风摆动的物体至于传感器监测范围内，以免影响正常运行。

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

关于电动移门的内容就先到这了，小伙伴们有什么问题或者见解，欢迎留言噢~有想看的内容也可以留言告诉小编，小编来安排~

有关电动移门的内容就先给大家讲解到这里了，除了今天这些这些电动移门内容。

还有木饰面，工艺材料、建筑结构、机电设备、给排水、强弱电、木石铁布皮、陶竹藤麻瓷等设计知识与落地要点，这本超十万设计师学习的工艺宝典《室内设计实战指南·工艺材料篇》里都有详细的解读。

Ps:《室内设计实战指南·工艺材料篇》电子版内容已更新，欢迎前往官网查看(www.shejidedao.com)查询观看

好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~

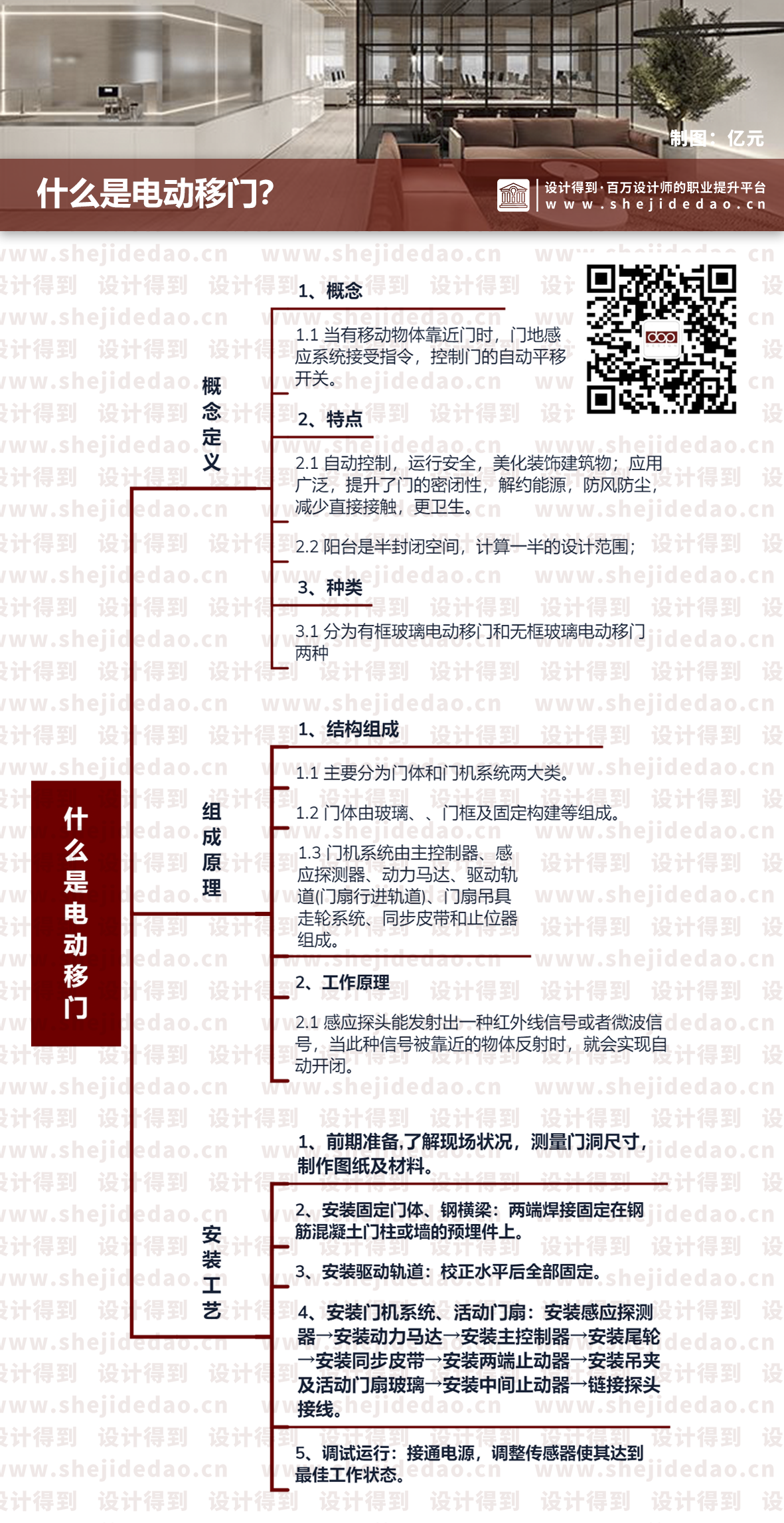

下面，还是用一张导图来总结一下今天的内容：
