之前分享过《究竟什么样的天花吊顶，才能让甲方挑不出毛病？》，最近，很多小伙伴表示天花吊顶图太难画、太容易出错了。

那么，今天我们就从以下几方面来聊一聊该怎么画好综合天花图：

1、综合天花图的图纸内容

2、综合天花图的绘制流程

3、综合天花图的设计要点

Ps：本文干货非常多，建议先收藏，再阅读！

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

综合天花图是结合吊顶天花设计及机电各专业设计的综合图纸，对吊顶设计的美观性及复杂的顶面施工具有指导意义，是各专业协同设计的产物。

综合天花图，是反映棚面天花除了天花造型及灯具点位以外，所有可见的机电末端点位，同时表示这些机电末端点位与天花造型以及灯具关系的图纸。

它是将多专业的图纸进行核验整理到一张图纸上的操作过程，也是为了验证整个天花方案是否可行，以及对各专业点位的精准调整。

通常综合天花图的绘制，主要是两个目的，一个是协调专业，防止图纸冲突。一个是美化设计，实现装饰效果。

a、协调专业，防止图纸冲突

最主要的目的是将各个专业的点位图都整理在一起进行核对排查，从而解决装饰天花上各专业点位发生互相碰撞的情况。

通常以下三种情况需要绘制综合天花图：

①在消防报审时，也必须交给消防单位综合天花图，进行点位距离的排查。

② 在吊顶中机电点位复杂的项目中，是必然要绘制综合天花图的。

③ 家装设计中一些大型的别墅项目，会涉及到出具综合天花图的情况，主要是协调各专业配合，怕点位冲突，但不涉及消防报审。

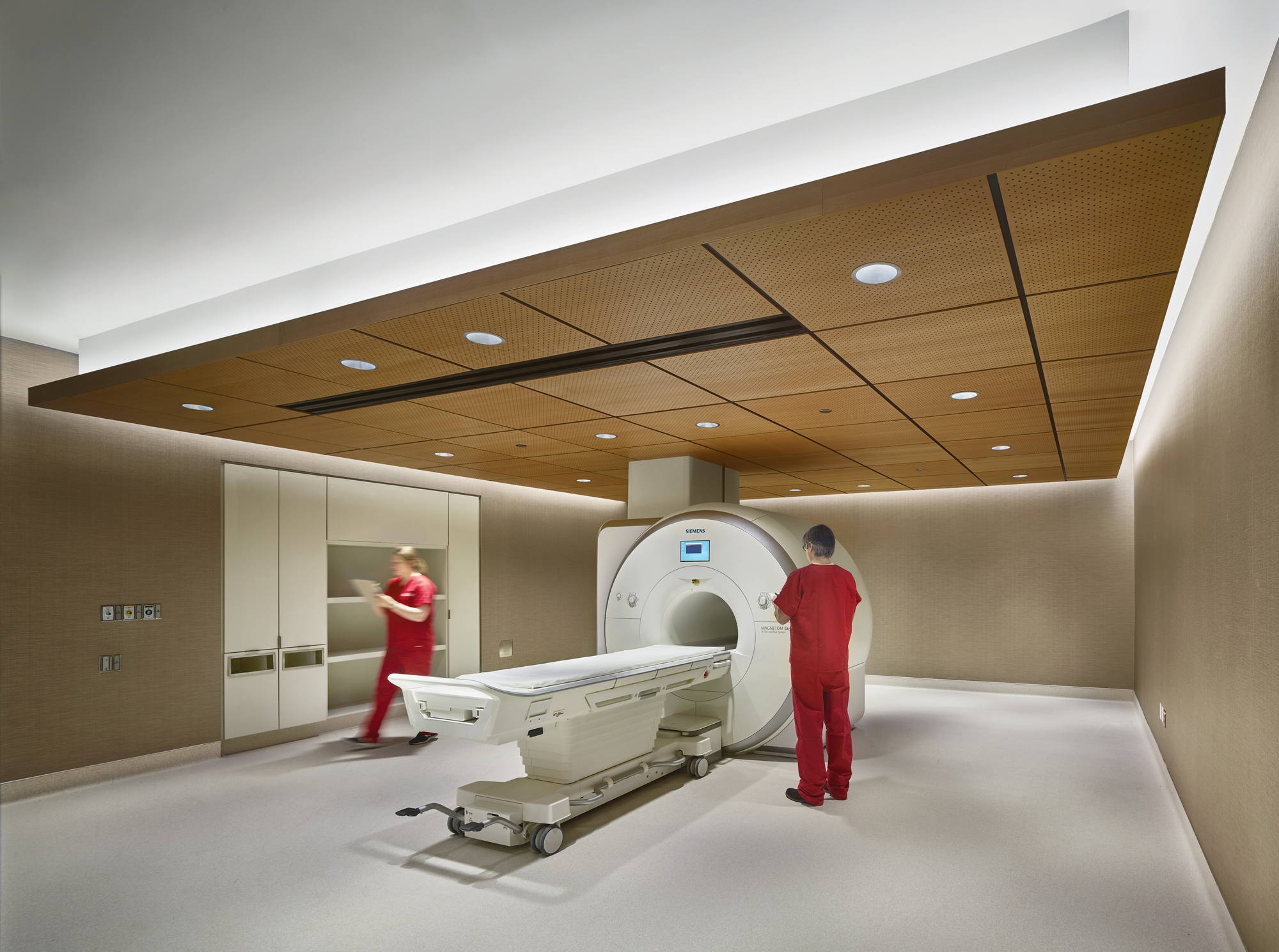

b、美化设计，实现装饰效果

天花设计上不仅仅只有造型和灯具设计，还存在大量的功能性的机电系统的点位设备，因此，将这些点位设备布置在天花上，同时进行美化设计，以保证最佳的设计效果。

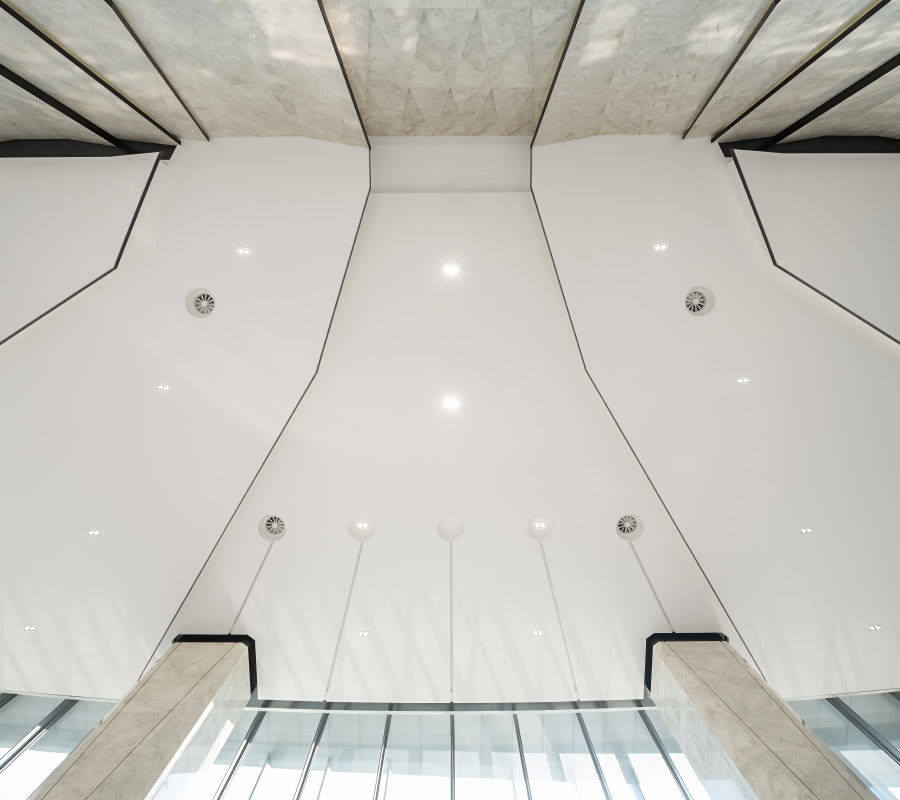

在吊顶上有天花造型、灯具、风口、喷淋、烟感、检修口等等...这些出现在天花上造型及设备，都需要用图纸表现出来。

通常需表达的内容如下：

a、天花造型、艺术装置；

b、天花灯具；

c、喷淋；

d、烟感；

e、广播喇叭；

f、风口（空调风口、消防排烟风口)

g、监控摄像头；

h、安全出口、疏散指示；

i、检修口；

j、防火卷帘（双轨卷帘、单轨卷帘);

k、挡烟垂壁;

l、图例说明。

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

我们已经知道了绘制综合天花图的目的，以及需要表达的内容，那么，接下来就一起聊一聊综合天花图具体的绘制流程。

综合天花是在装饰天花的基础上做的，所以，需要先把天花造型确定下来，那么就需要先绘制天花布置图，用来初步提资。重点把控天花标高、材质、造型、装饰灯具与工程灯具等。

天花布置图完成后，交给相关配合专业进行深化设计，然后将他们的深化图纸整合起来，统一“叠”在天花布置图上（包含消防，强弱电，暖通点位等），检查各专业的末端点位是否与装饰天花布置图的造型及标高冲突。

若有点位、标高、造型等设计冲突，先以装饰天花布置图为主，根据天花标高，造型等信息，对相关配合专业的点位进行微调。

待图纸调整布置后，便形成初步的综合天花图。接着把已经初步成型的综合天花图交给各个相关配合专业，让其各自检查综合天花图上对应的点位能否实现，若可实现，便按照综合天花图的点位进行调整。

进行到这一步时，必然会碰到配合专业的点位与装饰设计碰撞，甚至各专业点位之间互相碰撞的情况，所以，做到这一步，一定要事无巨细的把各专业有冲突的情况以「分部分项」清单的形式记录下来。为下一个步骤做好充足的准备。

根据统计出来的问题清单，与各专业设计师沟通，根据现场情况和各专业间的冲突，进行碰撞点位的协调与调整。直至各专业的点位和管道最终与装饰效果不冲突后，综合天花图的点位布置工作才算完成。

协调完成后，最后将各专业的图纸及反馈意见汇总，由我们做最后的整理出图工作。最终，这份整合了各专业在天花上点位的图纸，就可以签字盖章出蓝图了。

绘制综合天花图时一定要细心，否则一个不小心，可能又会重新进行一遍如上步骤，这样一来不仅费时费力，还会降低各专业对室内设计的能力信任，对后期工作开展极为不利。

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

排布综合天花(或各专业点位)时，除了要保证装饰饰面层的美观性之外，更重要的还是要保证其点位本身的设置及点位与点位之间的规范性。

a、电气系统：强电系统（动力、照明），弱电系统（电讯、电视、报警、智能等）

b、暖通系统（通排风、防排烟）

c、给排水系统（生活用水、生产用水、消防用水、污水、废水、雨水等）

d、消防系统

e、机械设备系统

a、机电系统虽独立，但与设计及施工有着种种关系，如吊顶的标高和机电管线的安装标高，机电末端点位布置和吊顶装饰美观度，机电检修孔布置和吊顶装饰面等等。因此，吊顶上部空间机电管线应合理布置和平衡。

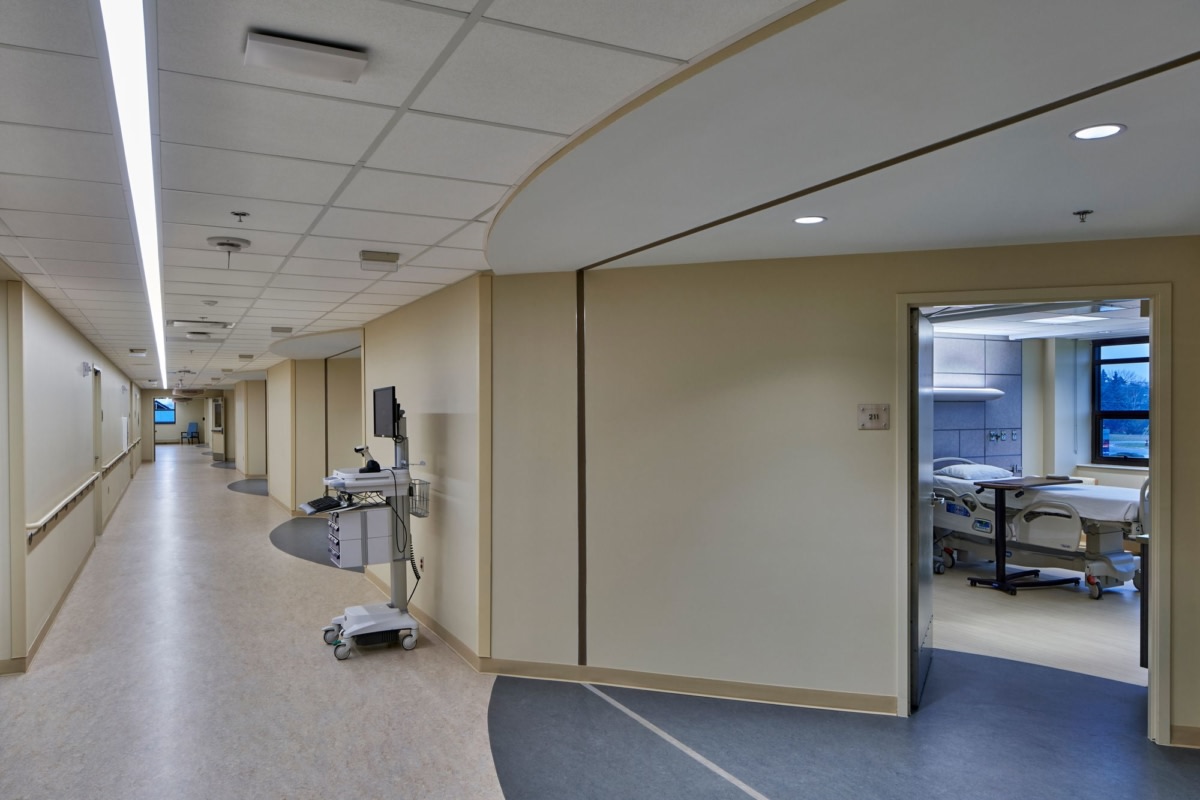

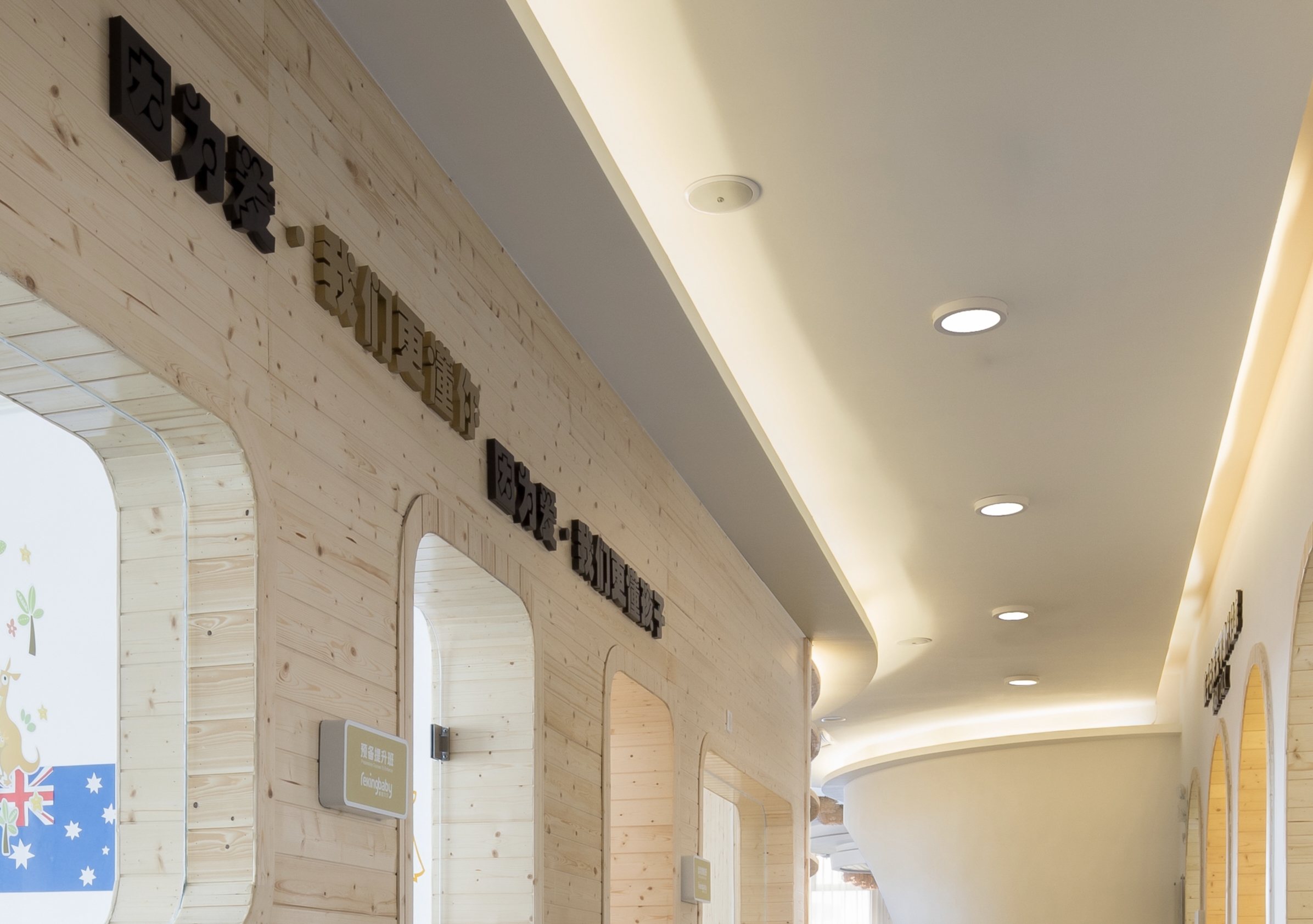

b、同一差不多轴线位置的机电点位尽量做到一条线上。走廊机电末端点位没什么特殊要求，居中一条直线布置。各机电点位位置尽量等距离设置。

c、通常管线平衡的原则可为：先大后小、先主后支、先高后低，电管原则上敷设在上部，减少交叉影响，各专业管线尽量避免相互平面交叉，原则上有压管让无压管，优先考虑风管。

d、在综合整合规划上，满足规范的前提下，需根据不同设备的大小、颜色、外形尺寸等，把所有的机电末端与天花造型及灯具进行关系梳理，按照平齐、竖直、居中、对称、对齐等平面设计原则在天花底图上统筹排布，实现设计美感。

e、对暖通风口的定位，格外要留意。因为风管在吊顶上是大物体，会影响标高。所以，在设计师确定风口位置后，一定要将需要的风口造型，尺寸，和暖通设计师沟通，协商之后达成共识，完成暖通深化部分图纸。

f、暖通空调点位主要包括出（回）风口，排风口和新风风口，它们一进一出为一组，有出风口必然就有回风口，所以在排查空调点位时，如果只出现一个风口时，则需要检查各暖通的图纸，看看是否漏掉风口点位。

g、综合天花图上的强弱电点位至少应当包含：烟感，消防喇叭，逃生标志（吊装），安全出口标志、应急照明等。若你的综合天花图上没有这些点位，需排查各专业图纸，并根据空间类型提出设计问题，避免遗漏。

h、所有吊顶机电点位必须在平面布置图上体现，且机电点位布置必须符合规范要求。

a、喷淋

① 两个喷淋头间距需≥2400mm，但不能＞3600mm。喷淋头距墙不得超过1500~1800mm，离墙最小不得＜500mm，否则会影响喷淋出水效果。

② 当吊顶内部空间高度＞800mm时，需要使用上下喷头，防止吊顶内部的火势蔓延。

③ 室内空间高度达到8~12m时，需要用特殊型号的喷淋头，喷淋头间距不得＞3000mm。

④ 当空间高度超过12m时，必须使用消防水炮，水炮的按照距离根据水炮的规格型号而定。如商场空间、酒店大堂空间、宴会厅等区域。

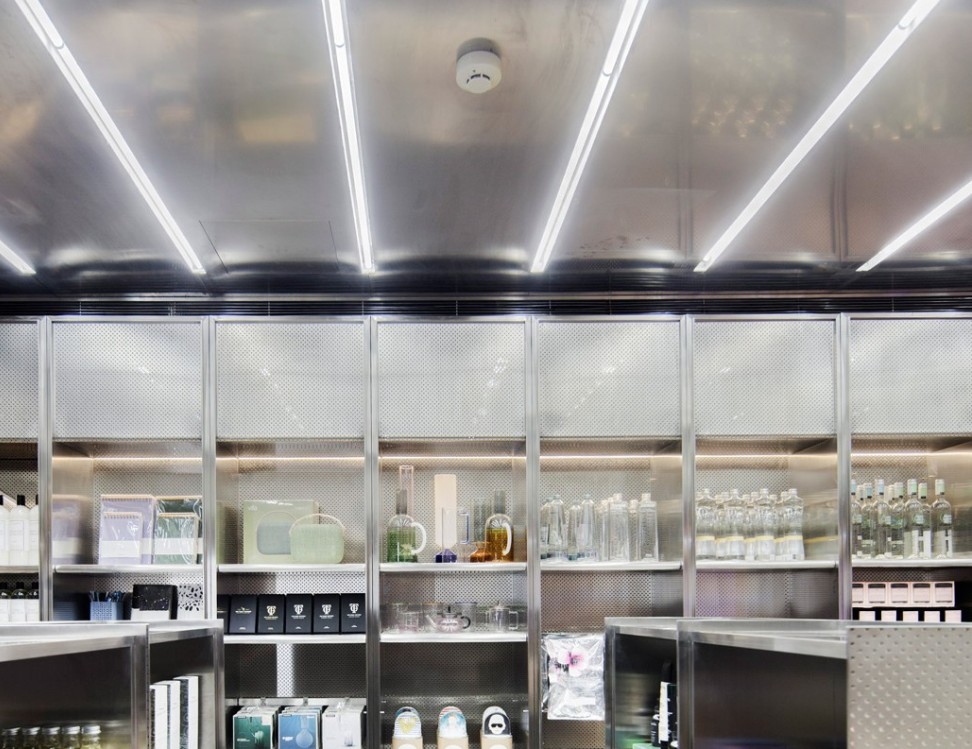

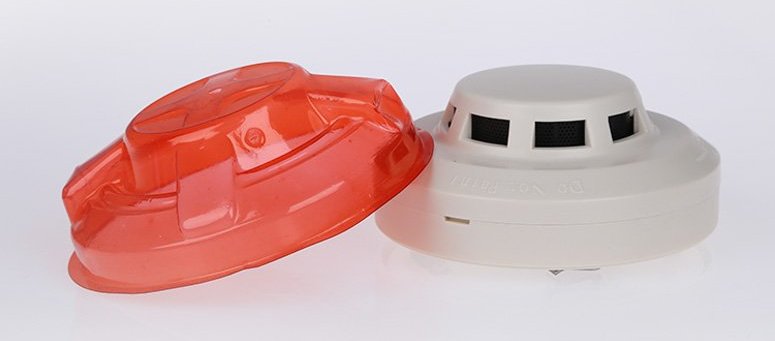

b、烟感

① 房间高度：12＜H≤20（m），不适合安装感烟探测器；

② 房间面积＜80平方米，高度≤6米时，感烟探测器的保护半径为5.8m，保护面积为60㎡；

③ 烟感到墙边、梁边水平距离＞500mm；

④ 烟感至灯具水平距离＞200mm；

⑤ 烟感至喷淋头水平距离＞300mm；

⑥ 烟感至消防广播水平距离＞100mm；

⑦ 烟感至空调送风口边水平距离＞1500mm，最好接近回风口；

⑧ 烟感至多孔送风顶棚孔口水平距离＞500mm。

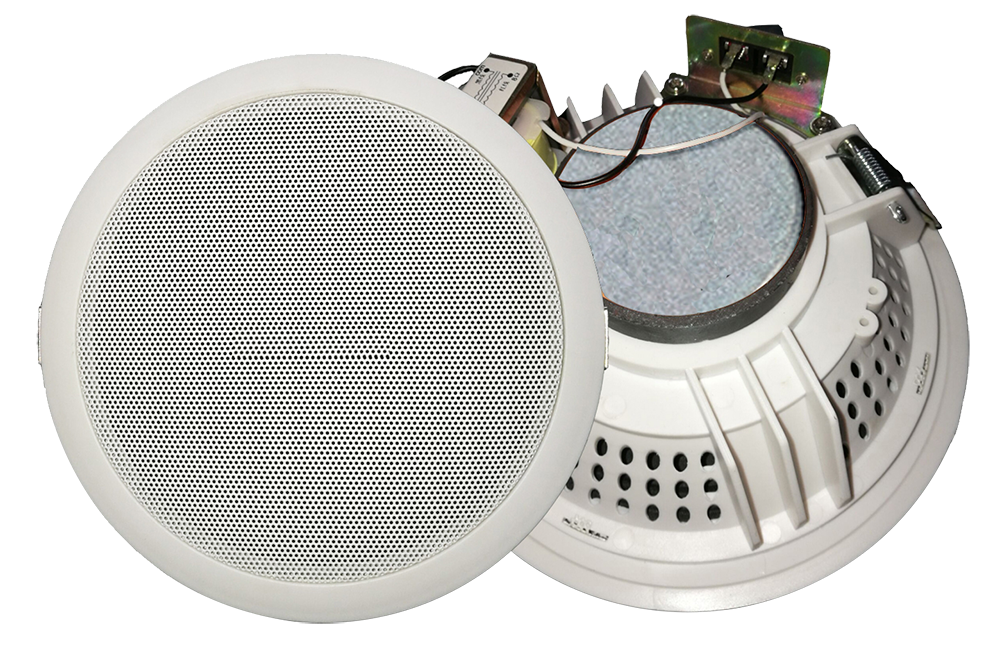

c、广播喇叭

① 民用建筑内扬声器应设置在走道和大厅等公共场所。每个扬声器的额定功率不应小于3W，数量应能保证从一个防火分区内的任何部位到最近一个扬声器的直线距离≤25m，走道末端距最近的扬声器距离≤12.5m；

② 壁挂扬声器的底边距地面高度应＞2.2m。

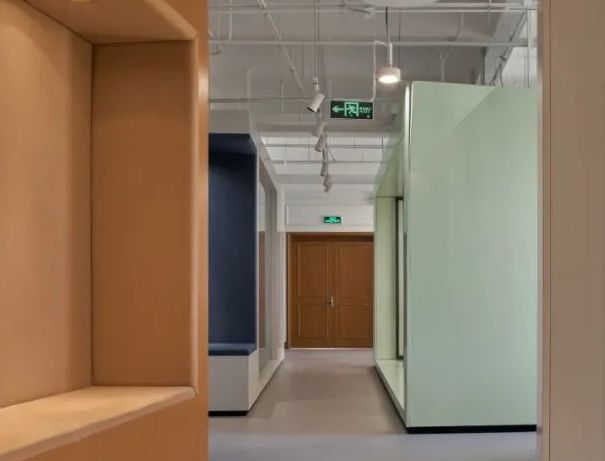

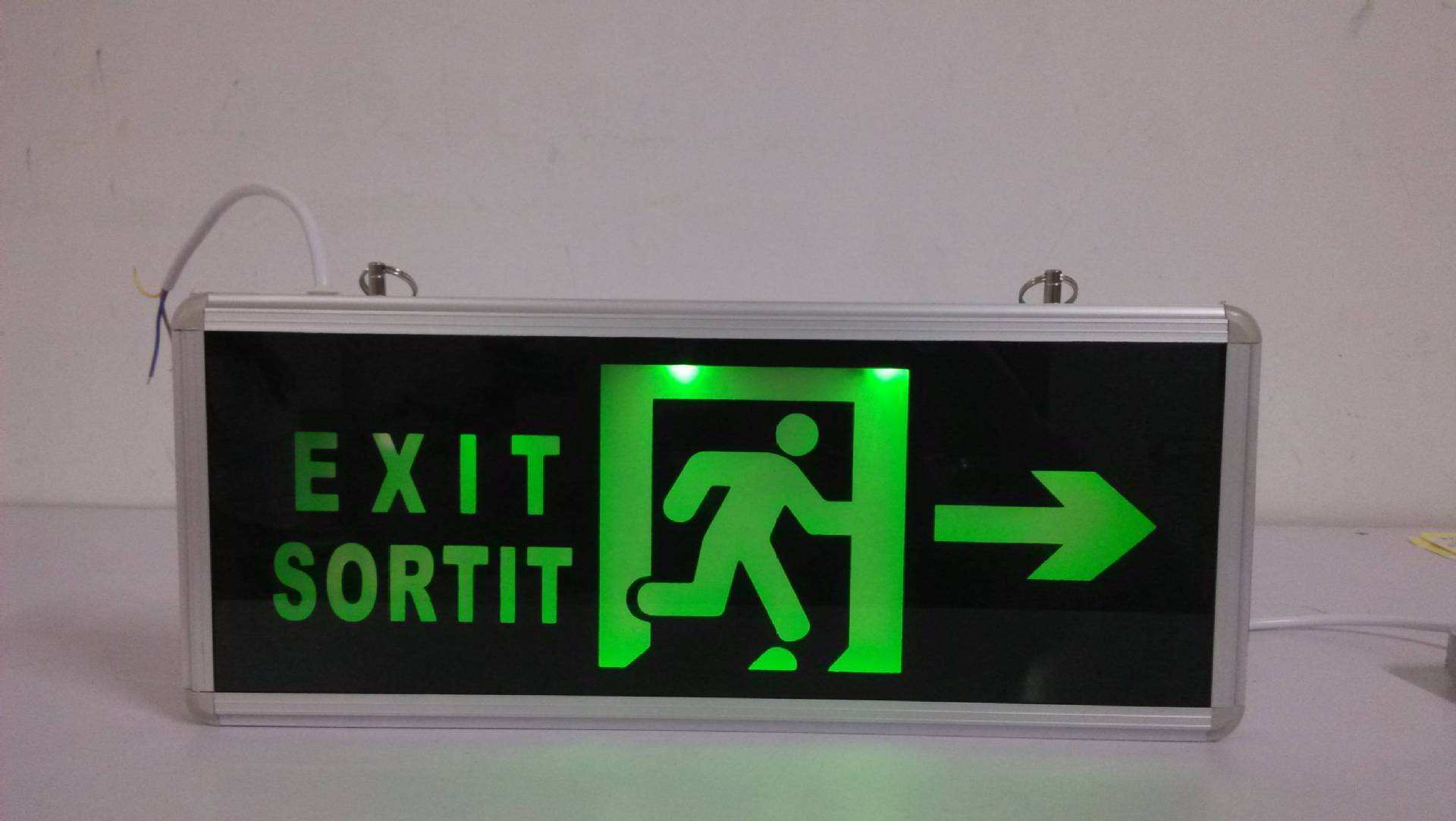

d、安全出口、疏散指示

① 设置在安全出口或疏散出口上方的疏散指示标志，其下边缘距门的上边缘应≤300m；

② 设置在墙面上的疏散指示标志，标志中心线距室内地坪≤1000mm（不易安装的部位可安装在上部），蓄光自发光型标志间距≤5000mm，灯光疏散指示标志间距应≤20m（设置在地下建筑内，应≤15m）；

③ 设置在地面上的疏散指示标志，宜沿疏散走道或主要疏散路线连续设置。当间断设置时，蓄光自发光型标志间距应≤1500mm，灯光型疏散指示标志应≤3000mm；

④ 灯光疏散指示标志设玻璃或其它不燃烧材料制作的保护罩；

⑤ 沿疏散走道设置的灯光疏散指示标志，对于带形走道，应≤10m；在走道转角区，应≤1.0m；

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

好了，关于每个深化设计师都必须掌握的“综合天花图”的浅析就说到这里；

想要系统的掌握综合天花图的知识，除了本文提到的一些知识和数据外，还需要你有一个对于建筑结构、消防、暖通、给排水、电气等相关机电专业的通识知识，这里推荐加入《dop施工图深化内训营》。

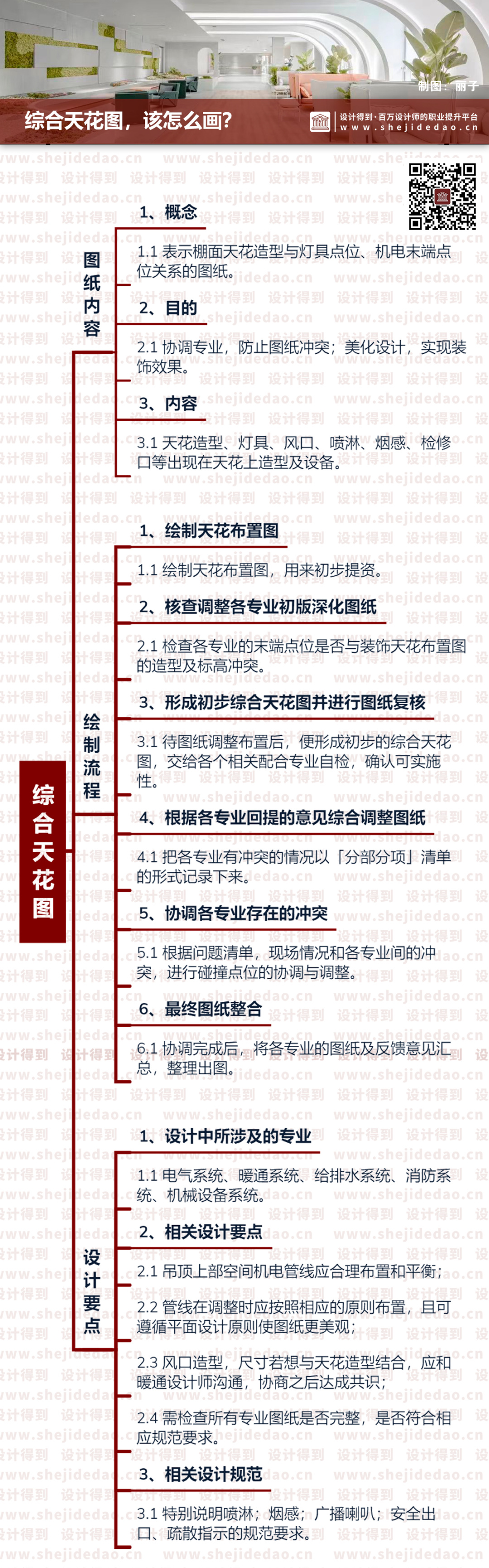

好啦，老规矩，最后我们用一张图总结本文，希望对你有所启发：
