精装面层效果的呈现,基层的做法至关重要,对于如何选择合理的龙骨材料、做法、工艺等,都是设计师们需要考虑和斟酌的。


那么,今天我们就从以下几方面来聊一聊基层龙骨的选用


1、什么是基层龙骨?

2、基层龙骨的选用原则

3、基层龙骨的施工工艺(以轻钢龙骨为例)


什么是基层龙骨?

source:google.cn


1、基层龙骨的定义

基层龙骨,是指用来支撑造型、固定结构的一种建筑材料,一般是吊顶装修(吊顶龙骨)或墙面装修(竖墙龙骨、隔墙龙骨)的骨架和基材。

source:google.cn


2、基层龙骨的的分类

source:google.cn

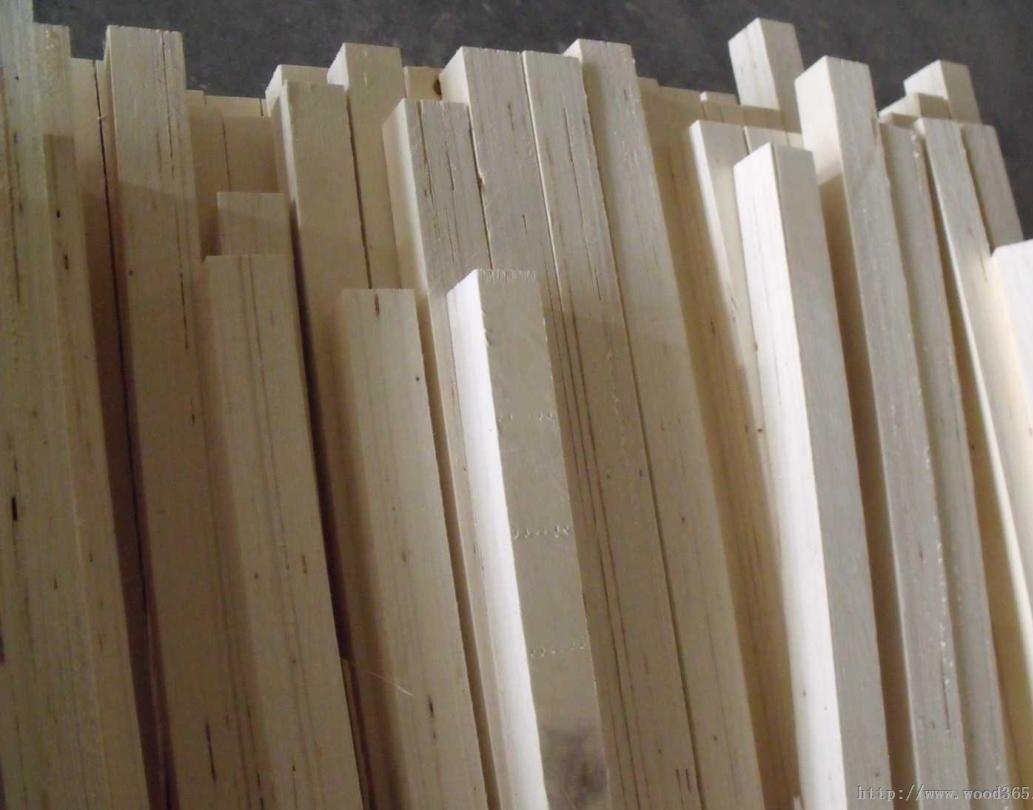

a、木龙骨

木龙骨是装修中常用的一种材料,有多种型号,用于撑起外部的装饰板,起支架作用。

source:google.cn

优点:工人操作简单,相互连接方便,容易进行下料切割,对于异型造型方便配置。


缺点:防火性能差,防潮性能差,环保及变形(刚度)相对低。

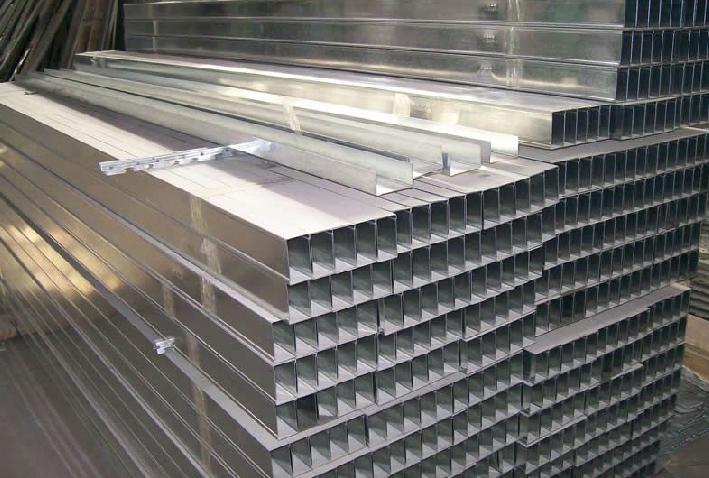

b、轻钢龙骨

轻钢龙骨是以冷轧镀锌钢板作原料,采用冷弯工艺生产的薄壁型钢,经过多道轧辊连续轧制成型的一种金属骨架。

source:google.cn

优点:刚度好,抗变形能力强,防火、环保、防潮性能好。


缺点:对于异型的造型能力弱,龙骨之间连接采用专用配套连接件,相对操作不够灵活。

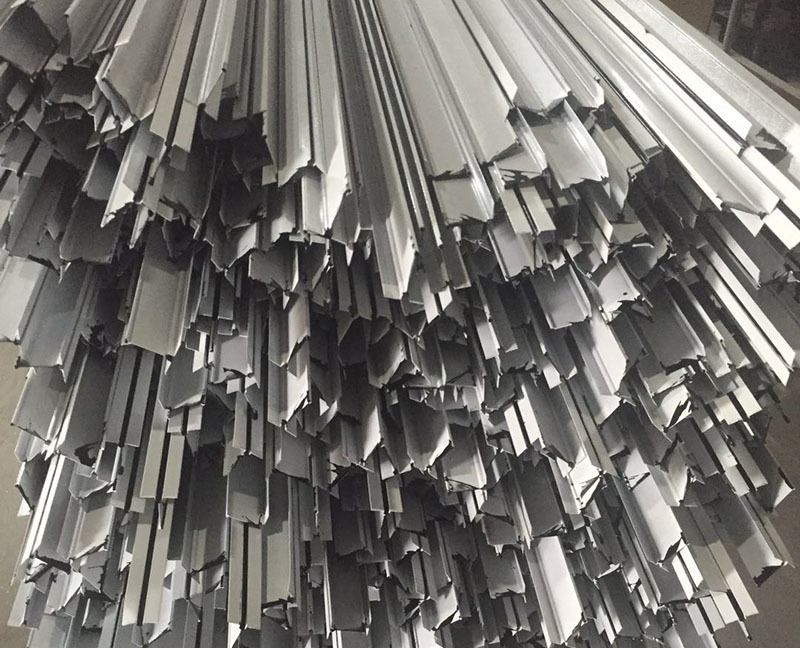

c、铝合金龙骨

铝合金龙骨,材质为铝合金,是室内吊顶装饰中常用的一种材料,可以起到支架,固定和美观作用,与之配套的是硅钙板和矿棉板,硅酸钙板等。

source:google.cn

优点:自重轻,精度高,装饰性强。


缺点:对施工工艺要求较高,通常只能做直线条, 不适合做特殊造型。

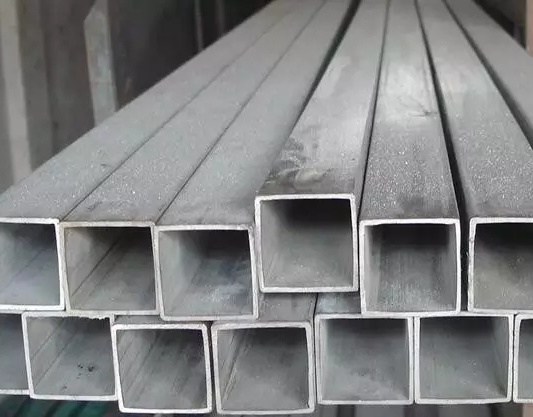

d、型钢龙骨

型钢是一种有一定截面形状和尺寸的条型钢材,包括H型钢、C型钢、Z型钢、工字钢、槽钢、角钢等多种。

source:google.cn

优点:刚度好,抗变形能力强,防火、环保、防潮性能好,承重大,适合作为重型饰面的基层龙骨。


缺点:型钢龙骨重量大,相互连接采用焊接或螺栓连接,相对施工操作复杂。


基层龙骨的选用原则

source:google.cn

龙骨通常应用于吊顶装修(吊顶龙骨)或墙面装修(竖墙龙骨、隔墙龙骨)。那么,下面就从这两个方面聊一聊基层龙骨的选用原则。


1、吊顶装修

a、大面积应用

大面积使用石膏天花吊顶的情况下,应选择轻钢龙骨,对于灯槽及异型造型的局部位置,可结合木龙骨共同使用,既加强整体刚度又可以灵活造型,是目前大部分工装项目天花吊顶的常规做法。

source:google.cn

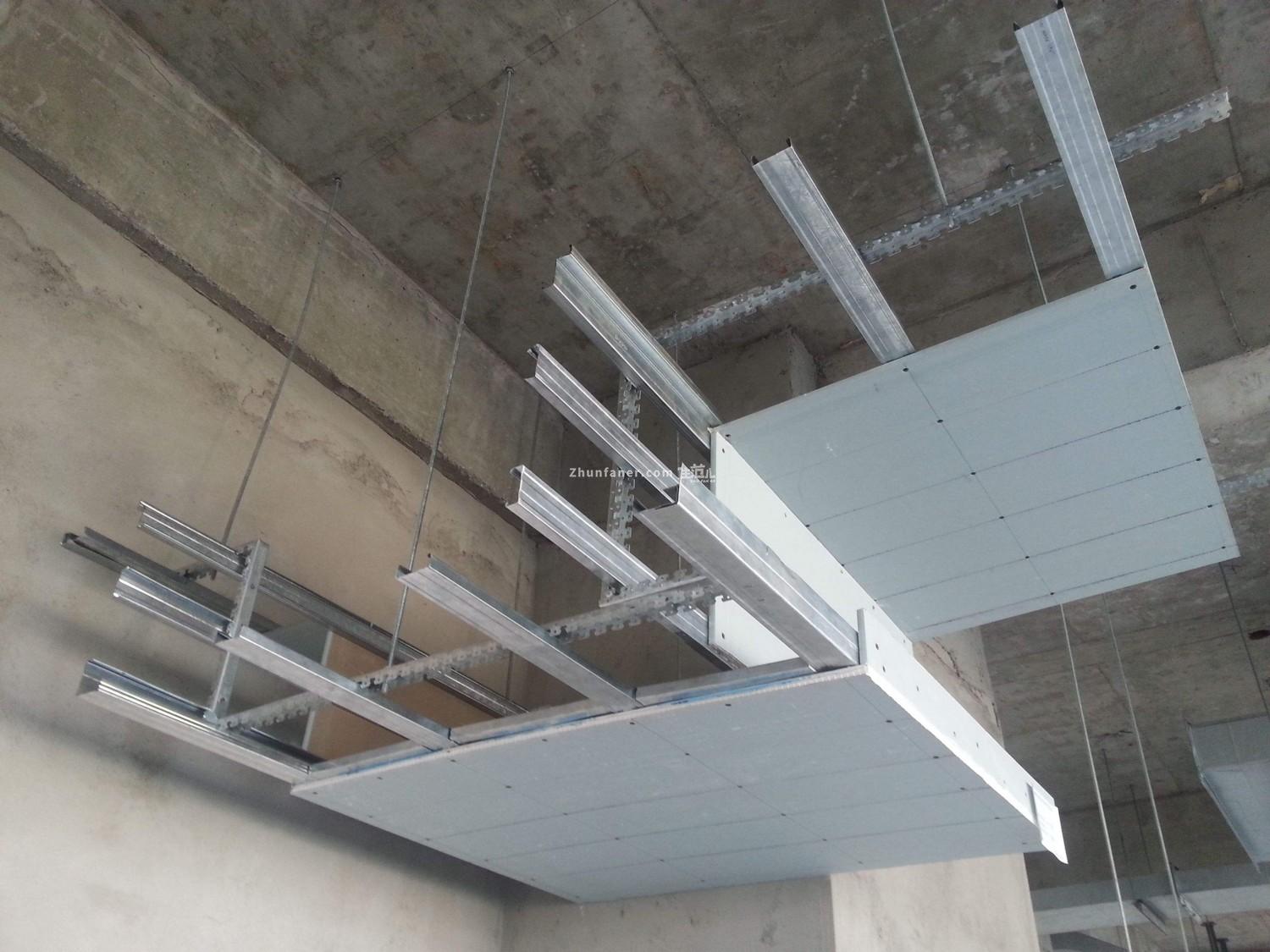

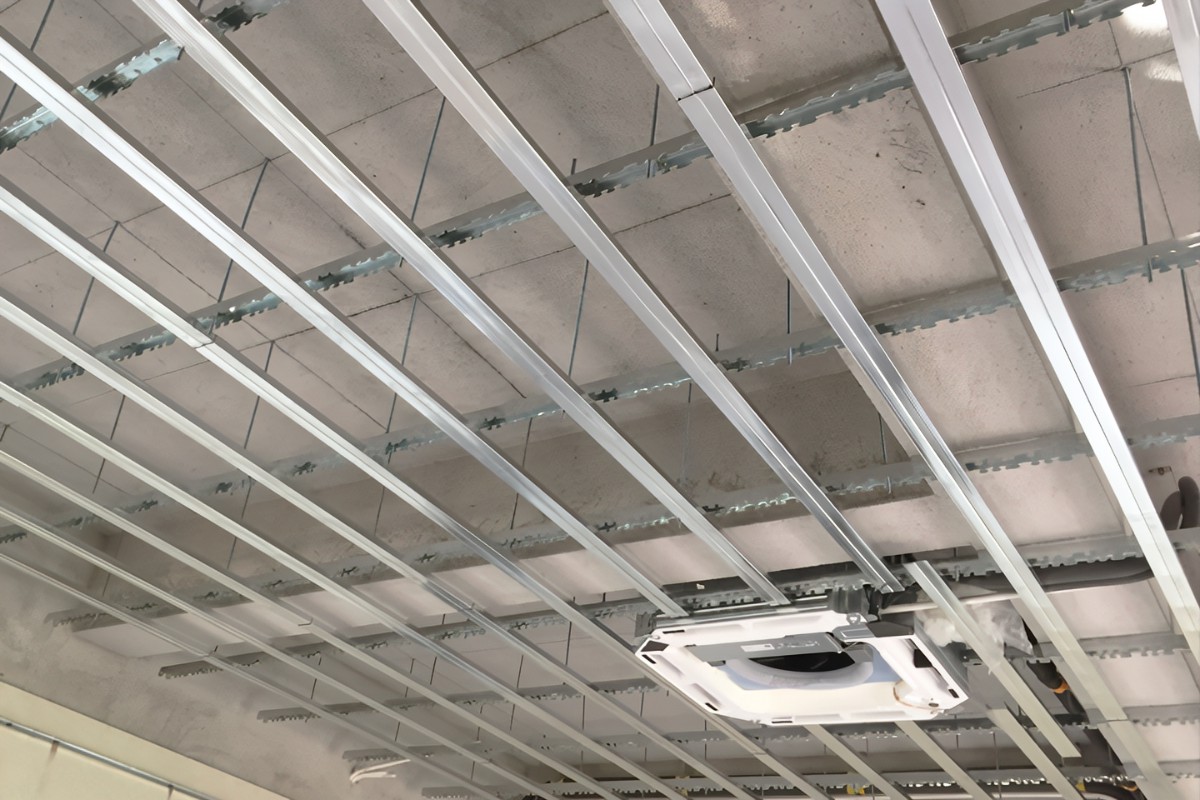

△大面积采用轻钢龙骨示例

source:google.cn

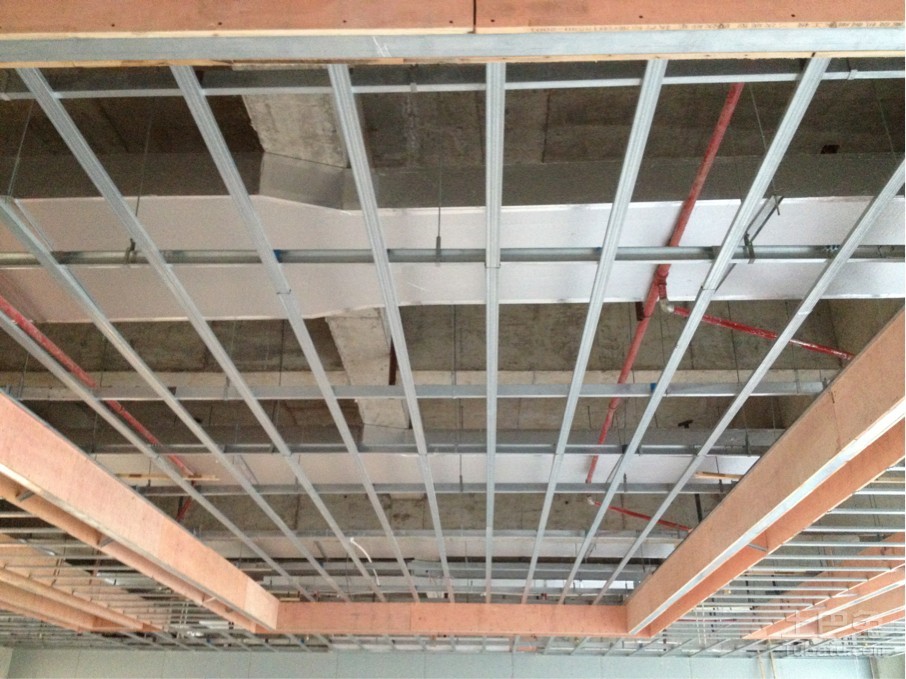

△轻钢龙骨及木龙骨结合使用示例

但由于轻钢龙骨承重限制,对于重型的设备或灯具等必须采用型钢龙骨单独固定。对于吊顶内部空间高度超过1.5米的天花上部,必须采用钢结构反支撑。

source:OSOGOO.COM


b、局部应用

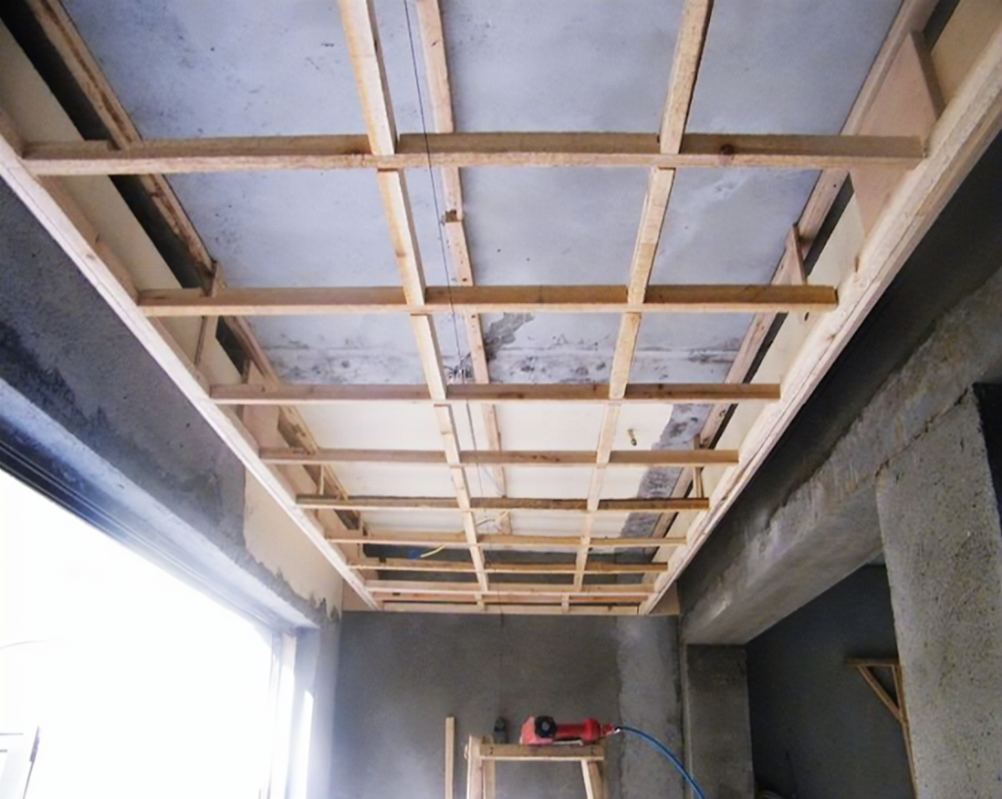

对于小型或零星的石膏板天花,比如家装等局部吊顶,由于轻钢龙骨造型的能力局限,通常可以采用木龙骨进行。

source:google.cn

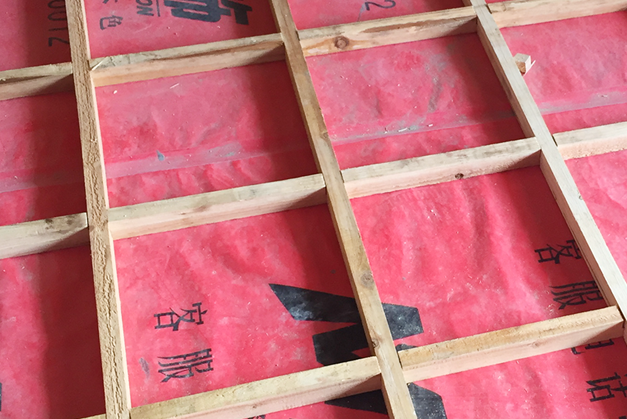

△局部位置采用木龙骨示例

但需满足以下要求:

需要做好防火处理。

尽量选择足料的龙骨规格,并且龙骨之间的连接采用茬口咬接,减少变形。

source:google.cn

source:google.cn

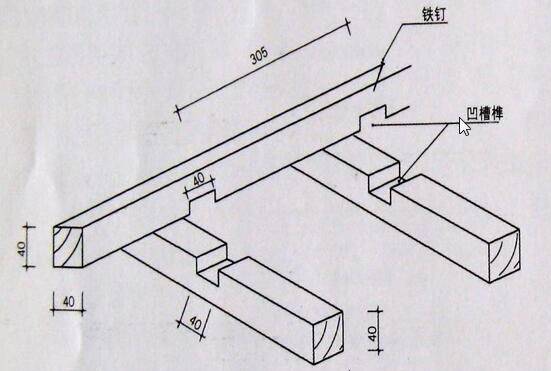

△木龙骨茬口咬接示例

木龙骨的含水率要严格控制,应选择含水率当地环境相适应的材料,必要时提前进场,让材料适应环境,以减少伸缩变形。


2、墙面装修

对于石膏板隔墙、木挂板、玻璃、软硬包等重量相对较轻的墙体龙骨,应采用轻钢隔墙龙骨,具体的规格型号应根据层高、固定点间距、饰面荷载综合考虑。

source:google.cn

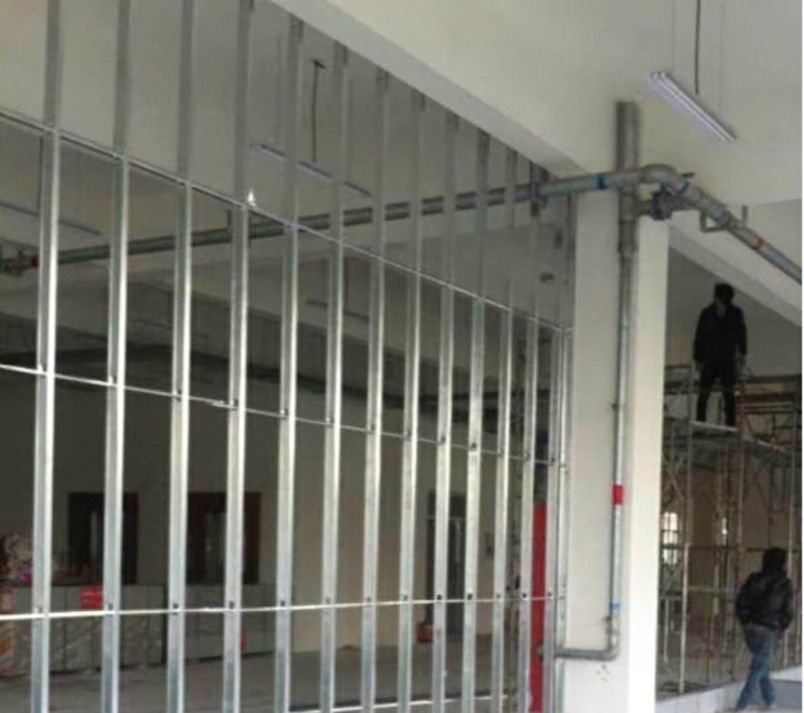

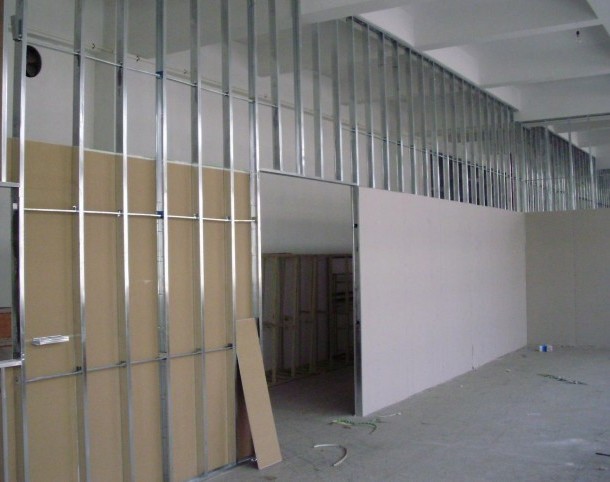

△隔墙轻钢龙骨示例

source:google.cn

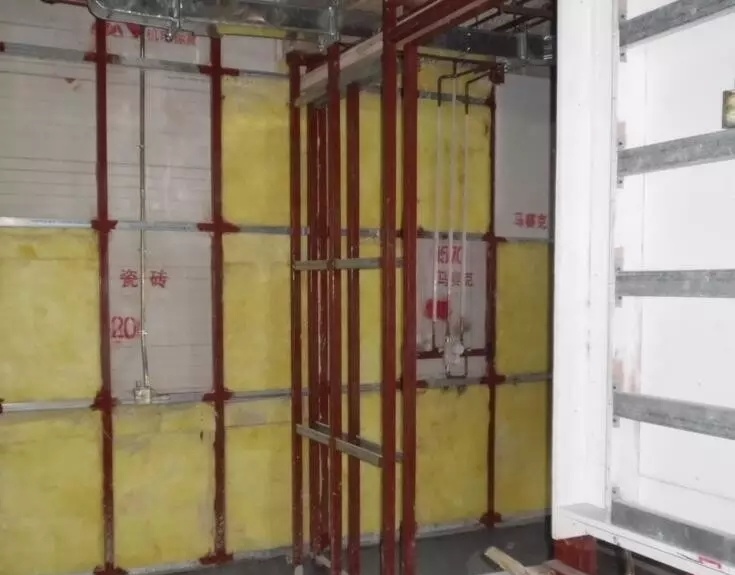

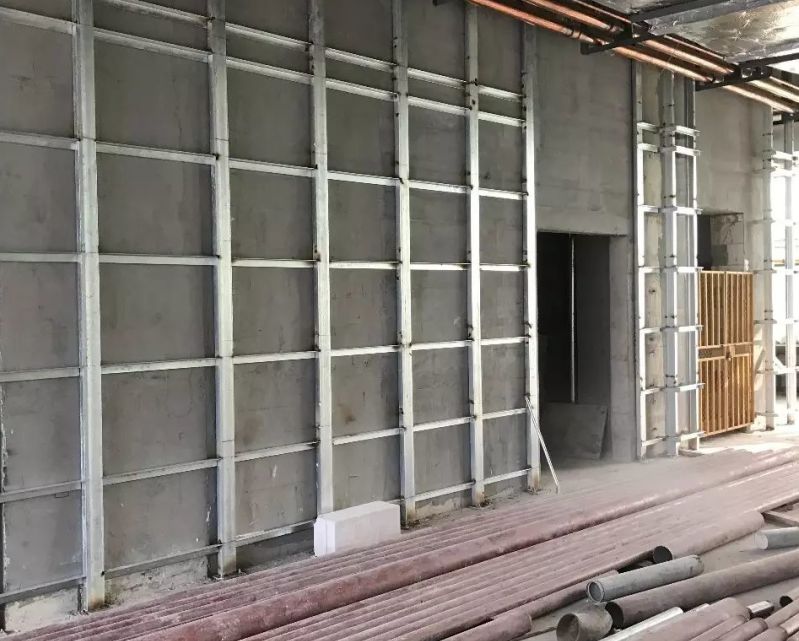

△墙面轻钢龙骨示例

对于上述做法较少采用木龙骨,也不会采用型钢龙骨,型钢龙骨造价相对较高,而且施工操作复杂。通常采用型钢龙骨的情况如下:

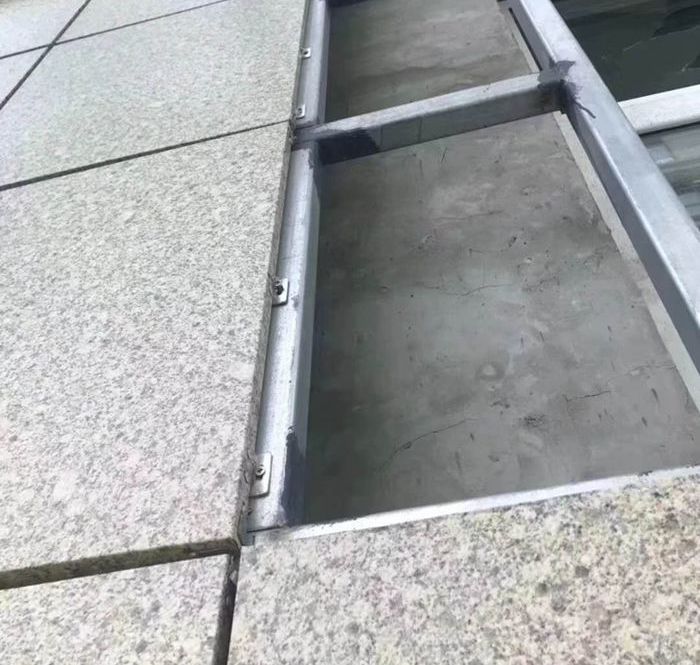

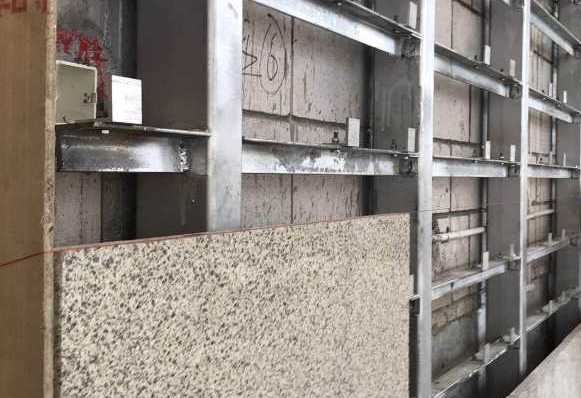

a、石材干挂:由于石材的重量比较大,传力也会通过横龙骨、竖龙骨的形式,所以钢龙骨比较合适。

source:google.cn


b、铝板等重量大的金属板。

source:google.cn

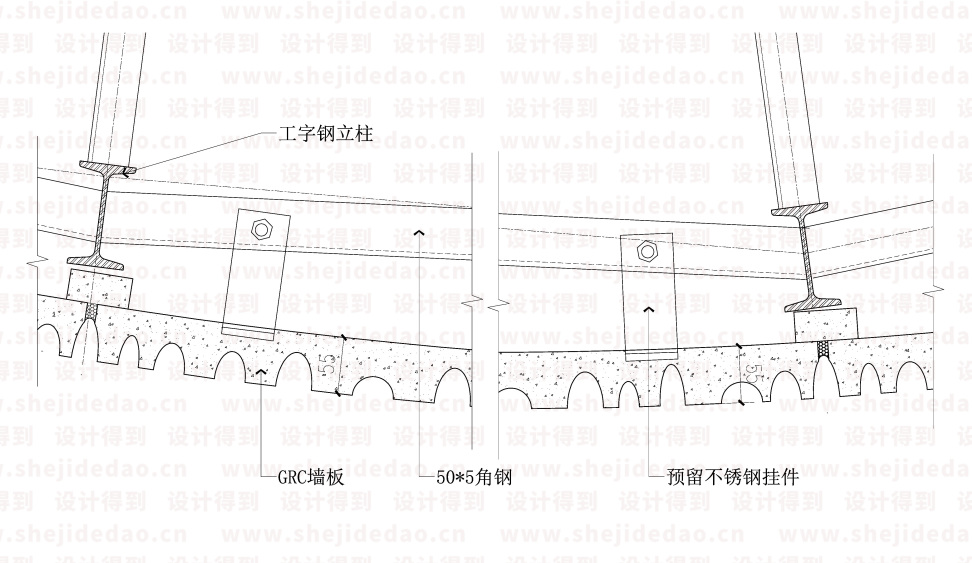

c、GRG、GRC等重型预制构件。

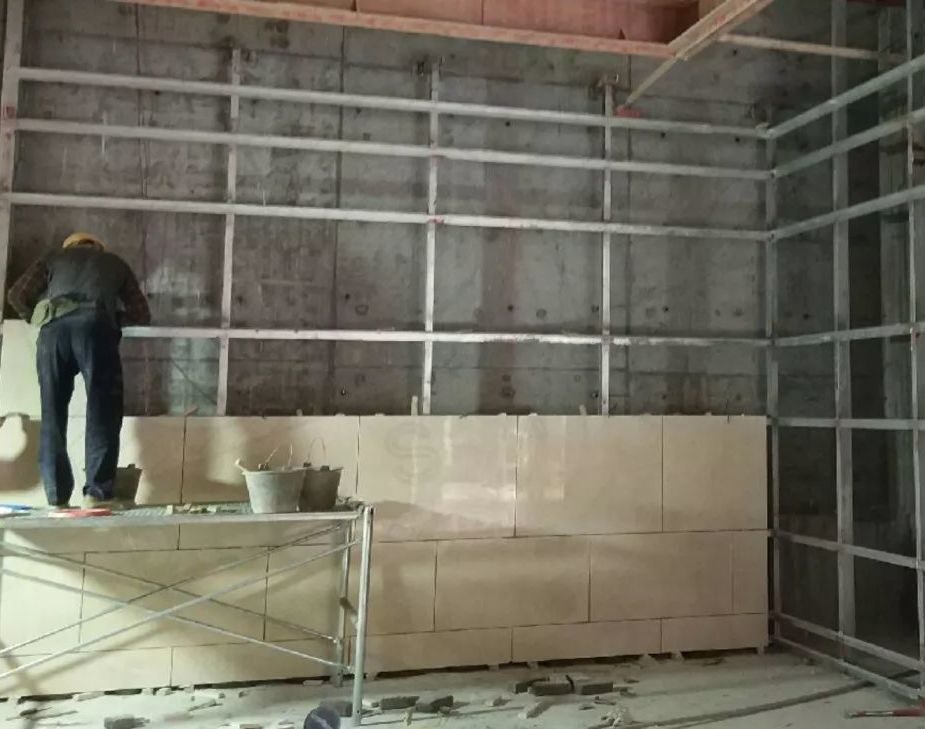

d、作为石材、瓷砖湿作业的基层墙体的内部龙骨

source:google.cn

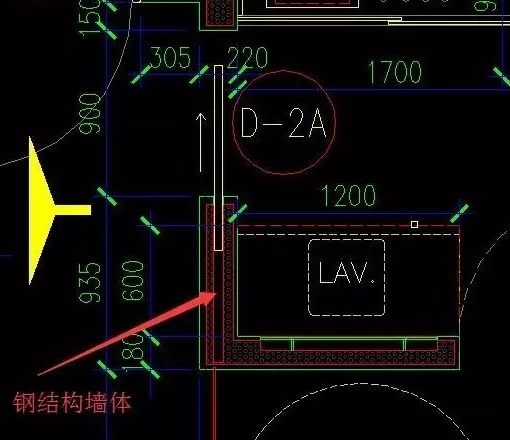

e、作为隐藏推拉门处的隔墙龙骨。


基层龙骨的施工工艺(以轻钢龙骨为例)

source:google.cn

每种类型的龙骨根据其特性、造型、功能等需求,施工工艺各不相同。接下来以最常用的轻钢龙骨为例,看一看基层龙骨的施工工艺。


1、轻钢龙骨石膏板吊顶

source:google.cn

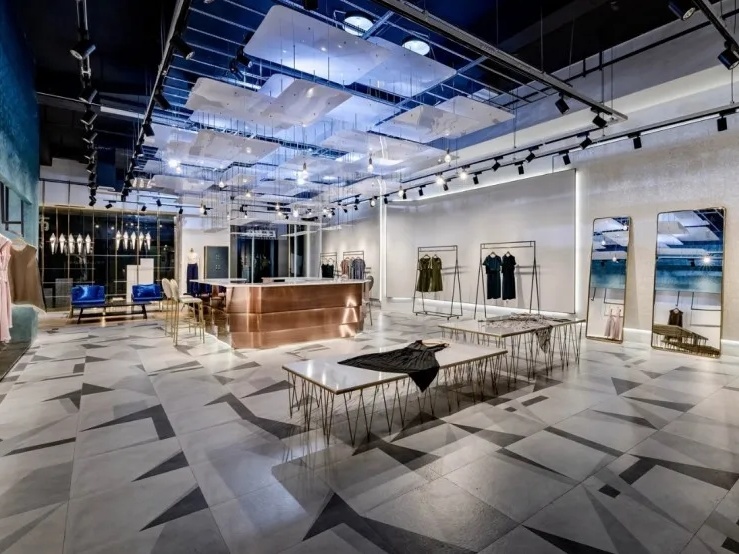

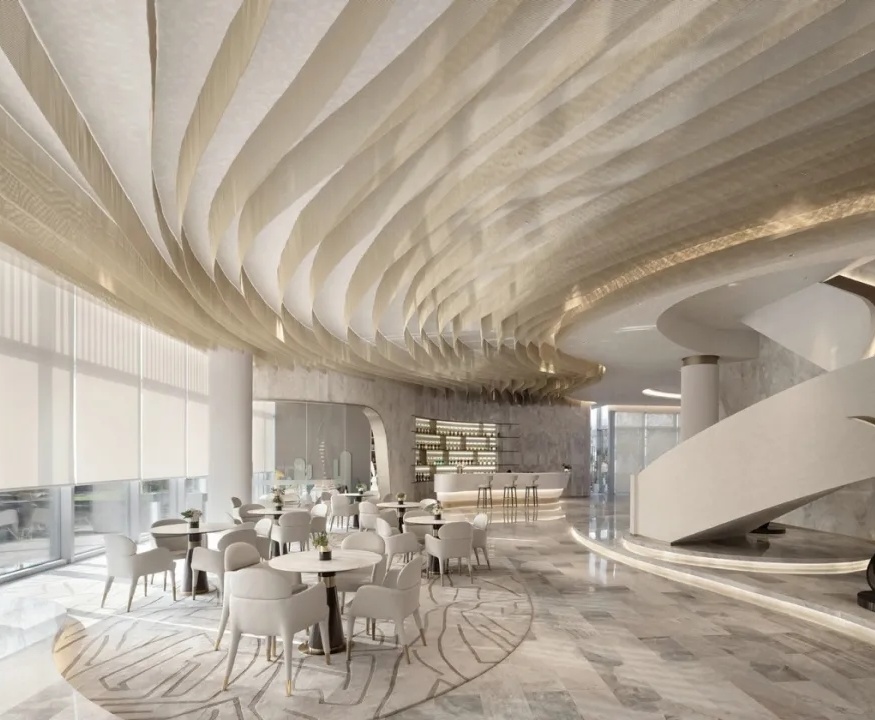

△效果示例

具体施工工艺流程为:

① 测量放线

② 设置吊筋

③ 安装主龙骨

④ 安装副龙骨、横撑龙骨

⑤ 天花内机电及龙骨隐蔽验收

⑥ 安装纸面石膏板

source:google.cn

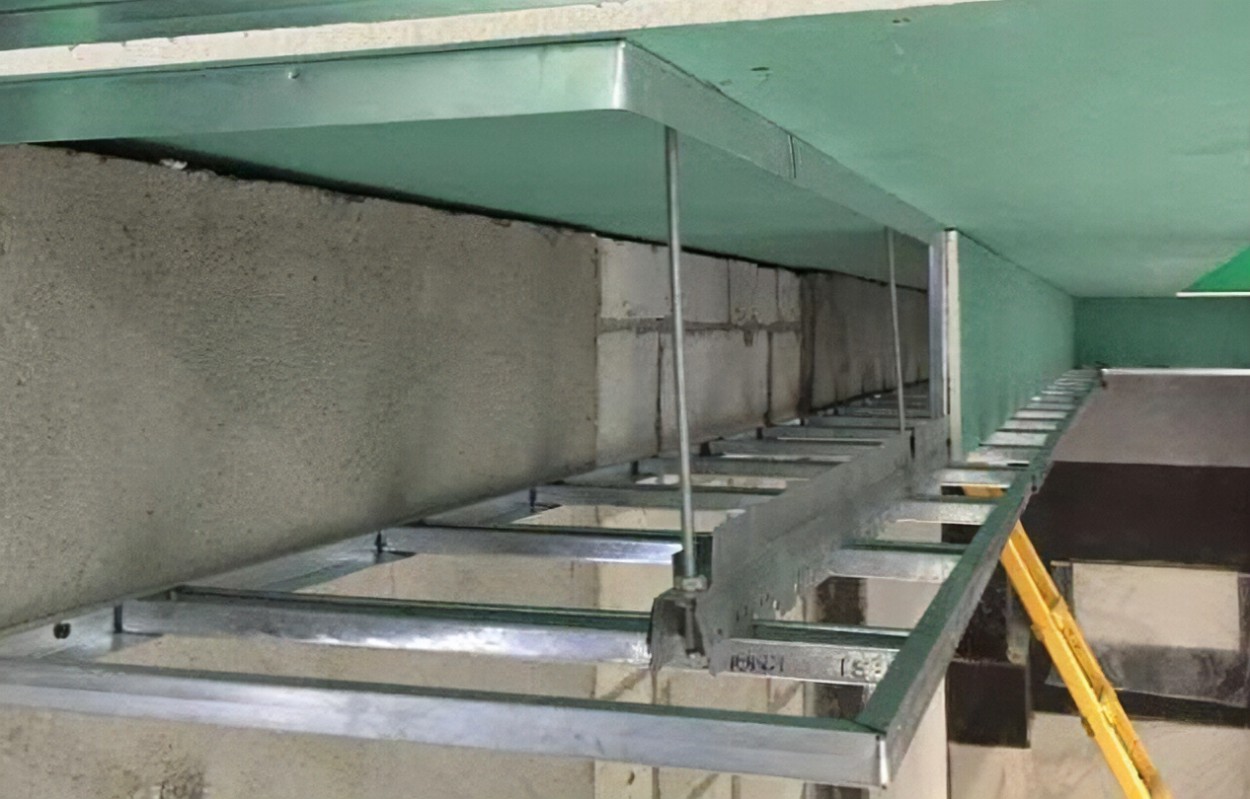

△吊顶龙骨示例

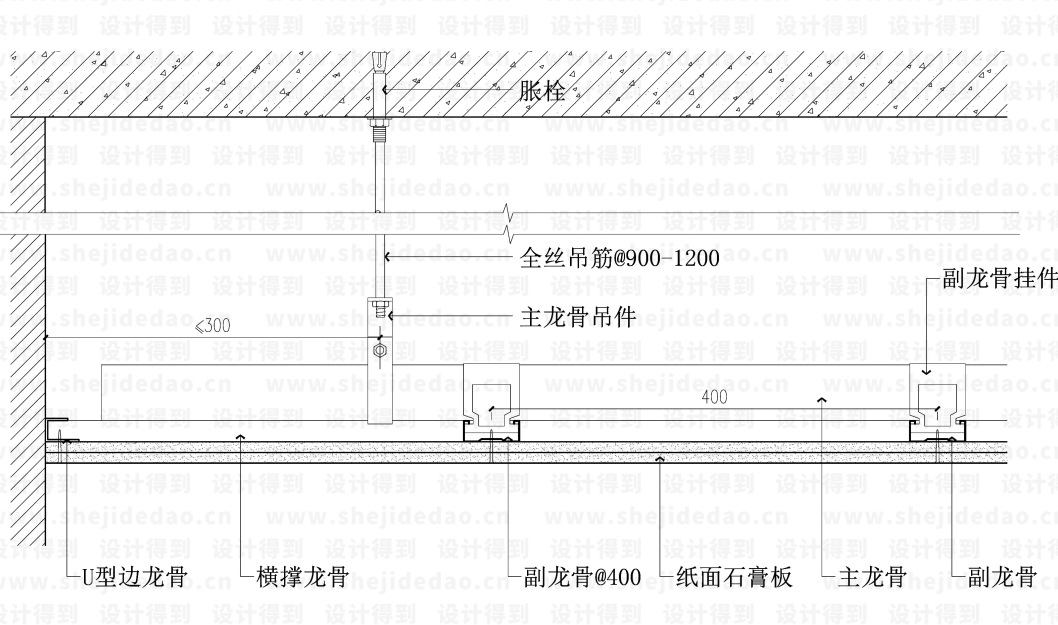

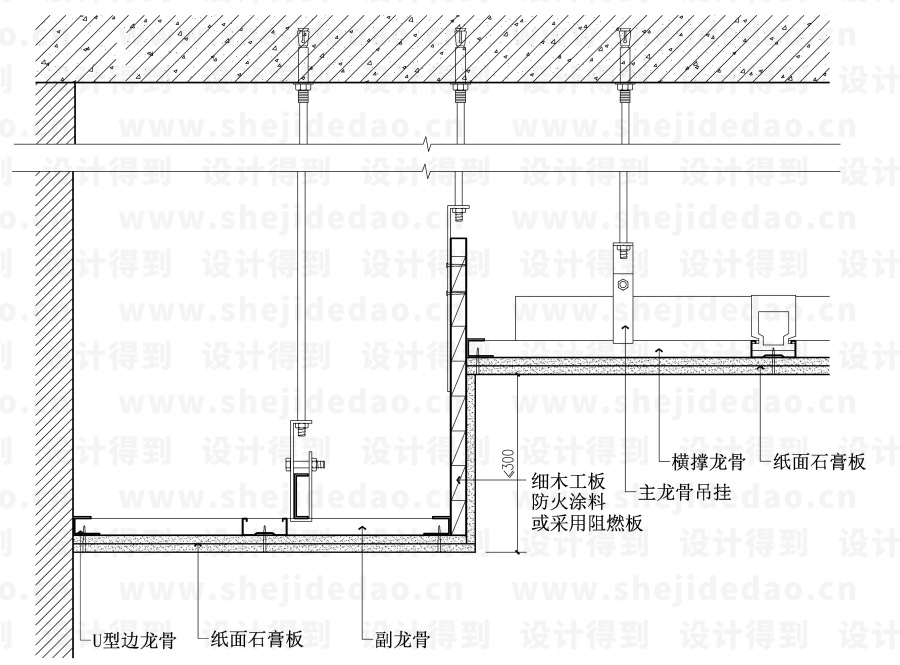

△构造做法

△构造做法


2、轻钢龙骨木饰面干挂墙面

source:google.cn

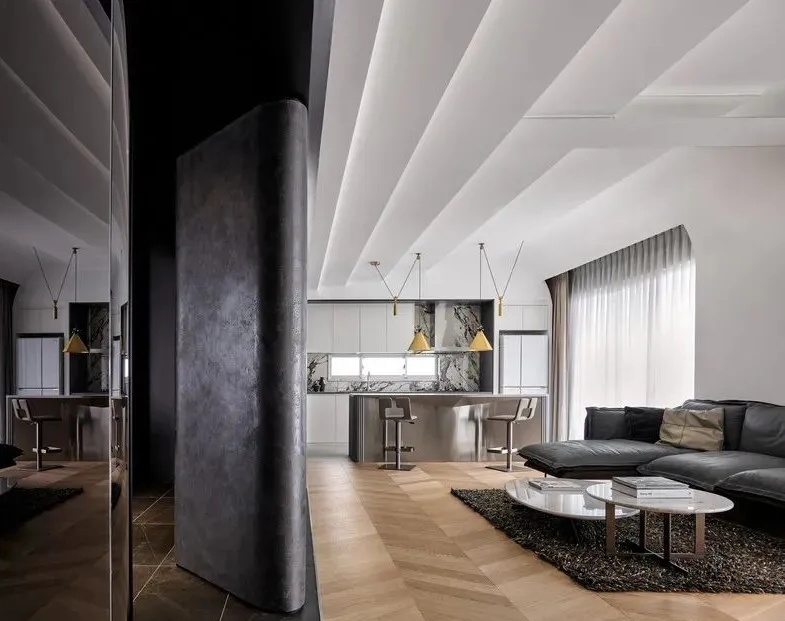

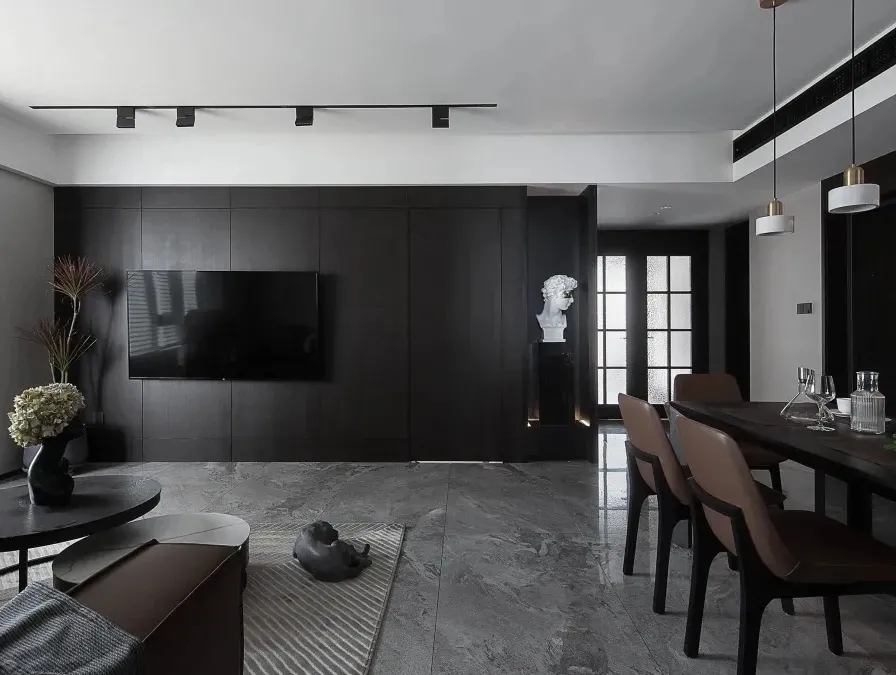

△效果示例

具体施工工艺流程为:

① 施工准备

② 放线弹线

③ 安装轻钢龙骨骨架

④ 安装基层板

⑤ 安装挂条

⑥ 安装木饰面板

⑦ 成品保护

source:google.cn

△墙面龙骨示例

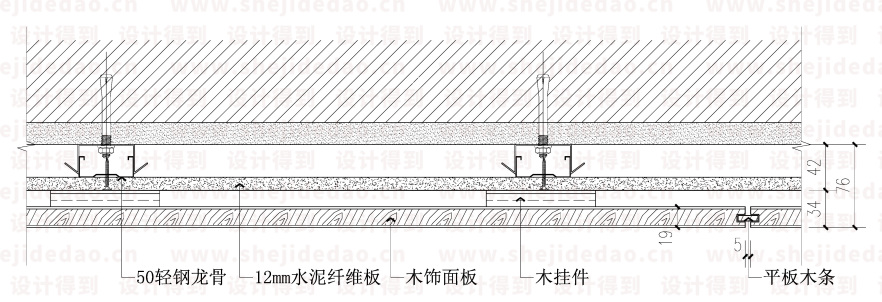

△构造做法

△构造做法


3、轻钢龙骨石膏板隔墙

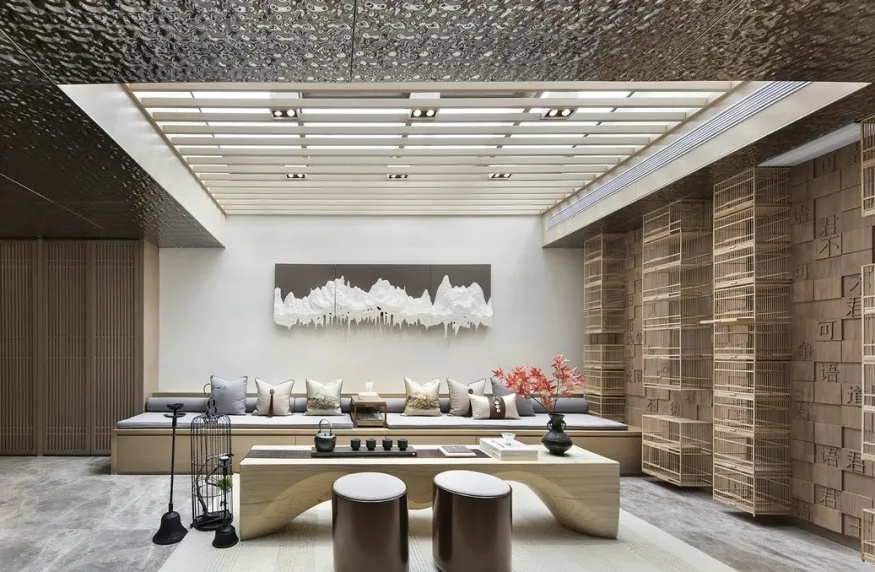

△效果示例

具体施工工艺流程为:

① 墙位放线

② 地垄施工

③ 安装沿地、沿顶龙骨

④ 安装竖向龙骨(包括门口加强龙骨)、横撑龙骨、通贯龙骨

⑤ 各种洞口龙骨加固

⑥ 水暖电管线敷设

⑦ 安装一侧石膏板

⑧ 填充岩棉

⑨ 安装另一侧石膏板

△隔墙龙骨示例

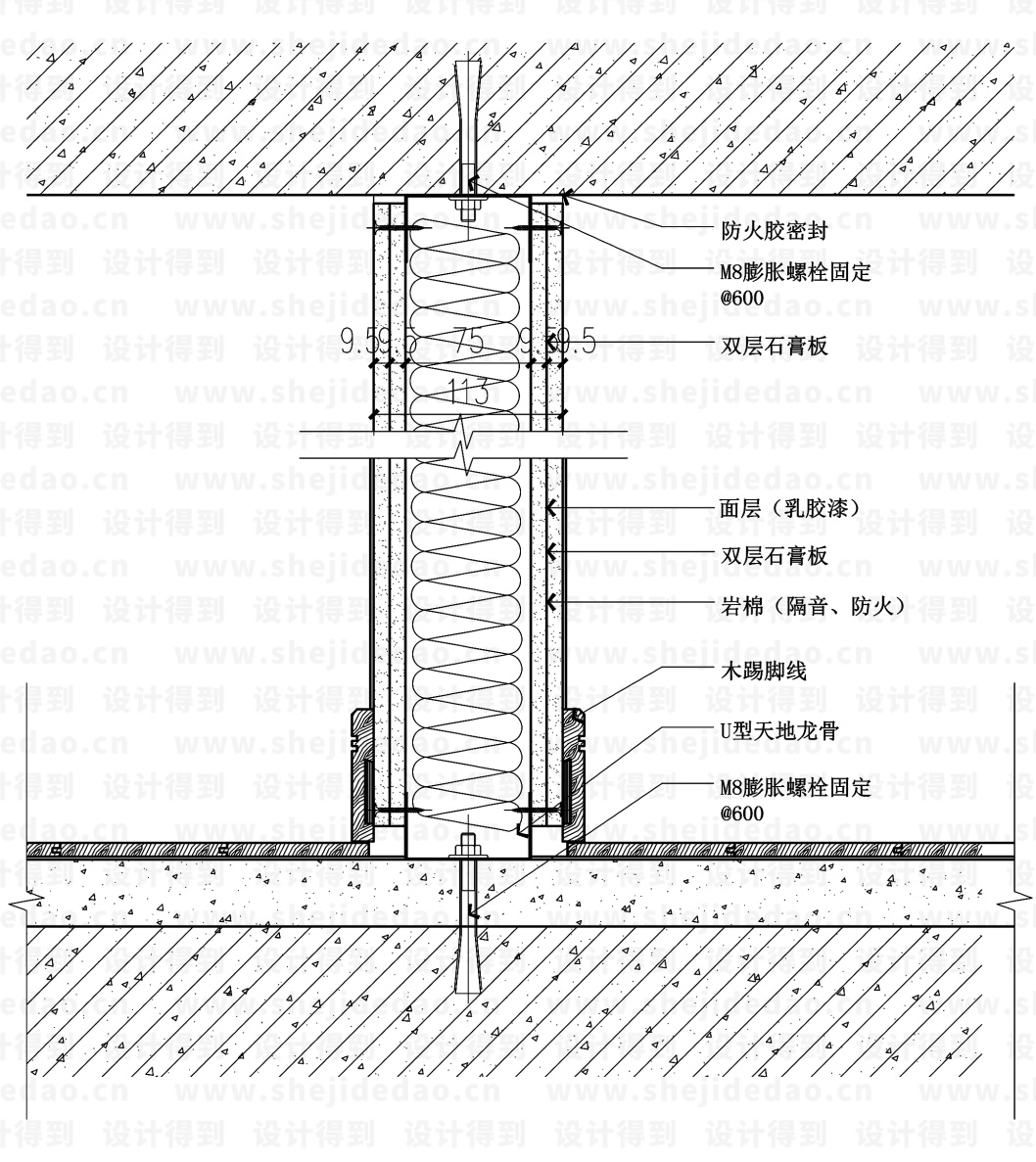

△构造做法

△构造做法


有关基层龙骨的内容就先给大家讲解到这里了,试想一下,如果你去到现场,你会把控些什么呢?


把控施工细节?把控现场是否按图施工?还是把控设计还原度呢?

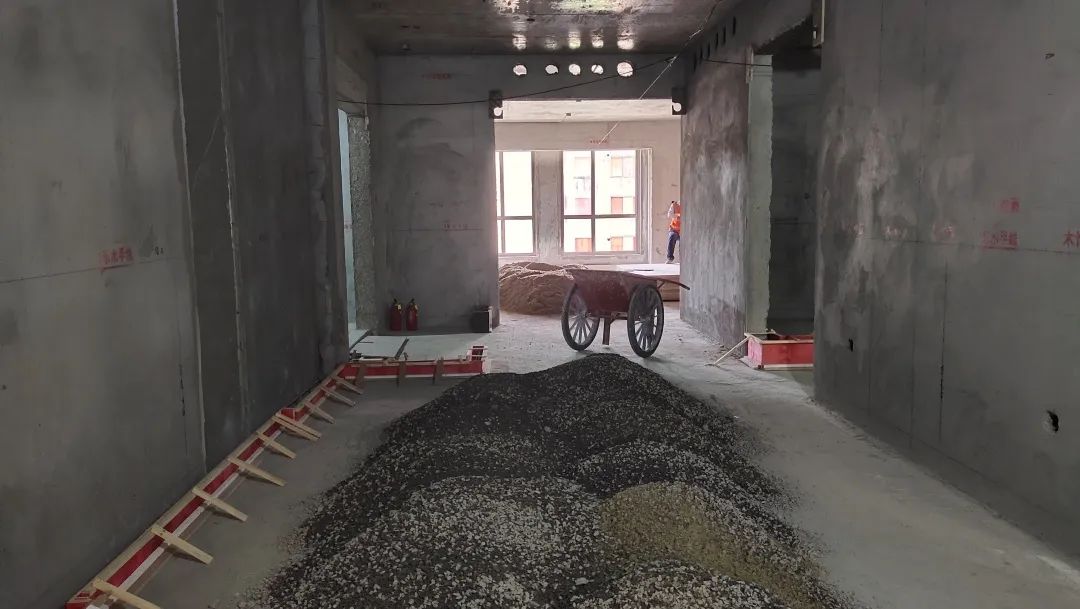

△5000W豪宅工地现场实拍


承认吧,其实大多数设计师,去到现场巡场,几乎都是一脸懵圈的状态;比如,这些明显充满质量隐患的施工现场,你却毫无感知,更谈不上如何把控以及给出合理化建议。


最终导致项目落地后,产生各种各样的设计问题,质量通病,造成业主频频投诉,合作方相互推卸责任的情况发生。


那么,作为设计师,去到现场看设计,真的有那么难吗?


别灰心,要提升自己的现场把控能力,不妨一起跟着《实战指南》主理人东晓来逛工地,看看那些隐藏在表面下的设计落地把控细节。

△不去现场也能拥有线上把控能力

扫码立即拥有

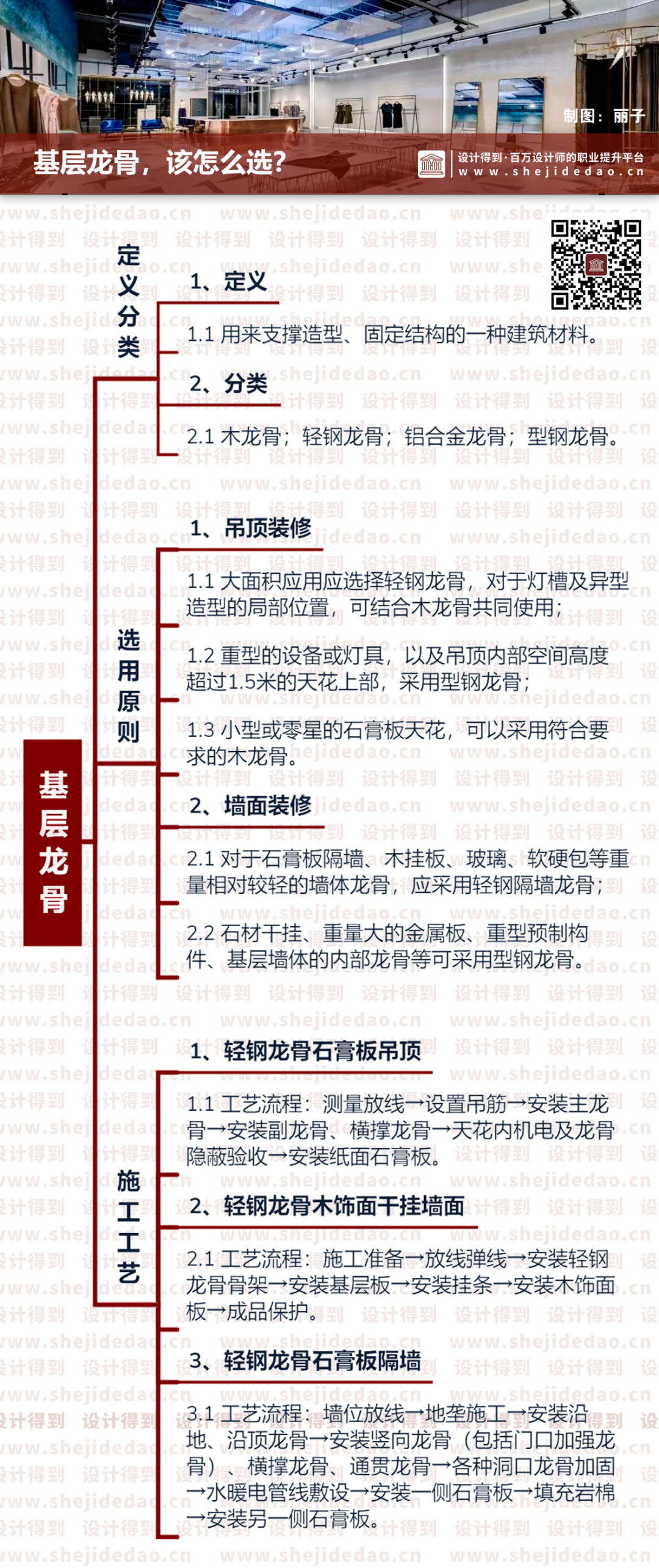

最后,关于基层龙骨该怎么选,还是用一张导图来总结一下今天的内容:

△点击保存,欢迎转发分享

△文中部分图片源于网络,如有侵权,请联系小编~
