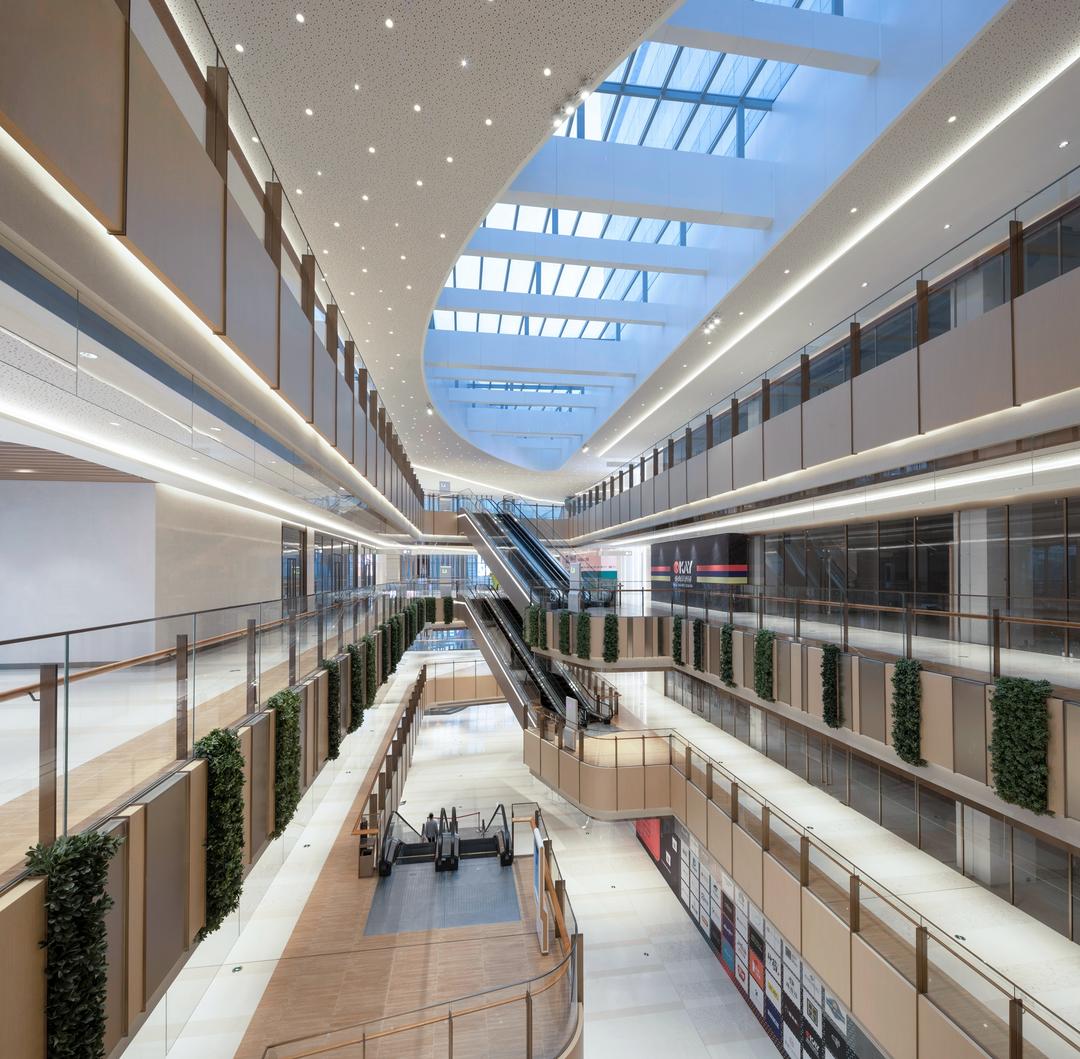

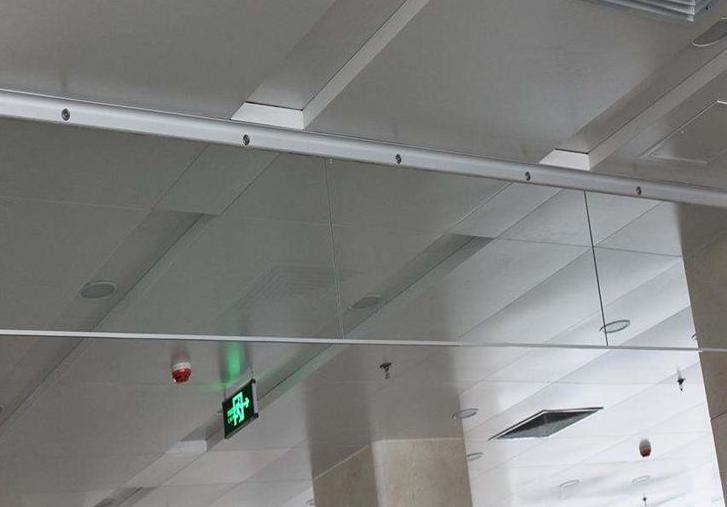

在许多的购物中心、办公楼中，我们都能够看见玻璃挡烟垂壁，很多设计师对于玻璃挡烟垂壁的具体作用、类型、相关规范及施工工艺等等并不十分地了解。

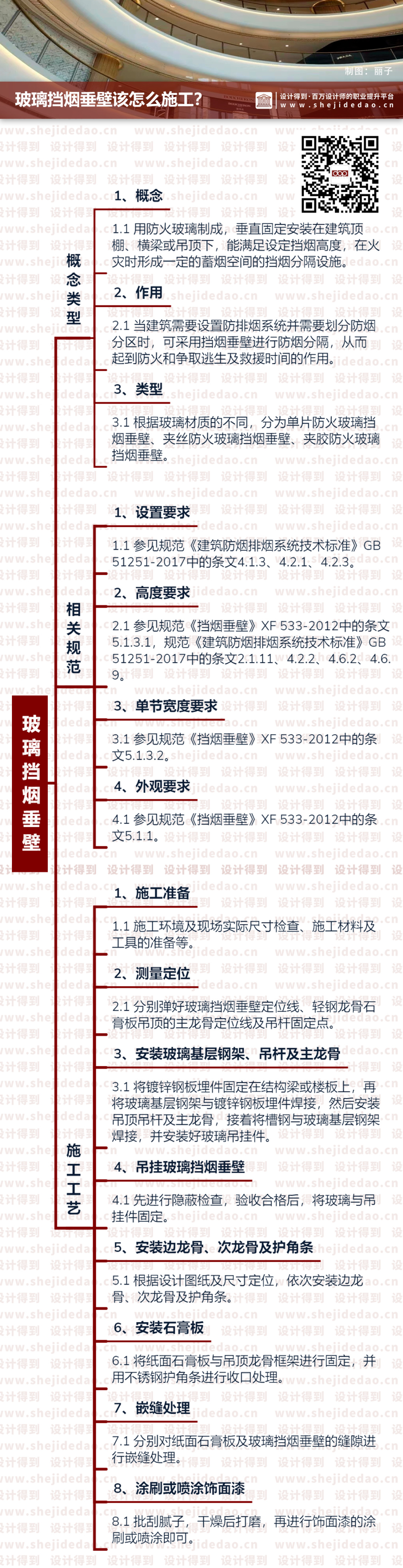

今天，我们就从以下几个方面来看看玻璃挡烟垂壁的相关内容：

1、挡烟垂壁，是干啥的？哪些空间需要？

2、挡烟垂壁的需要注意哪些设计规范？

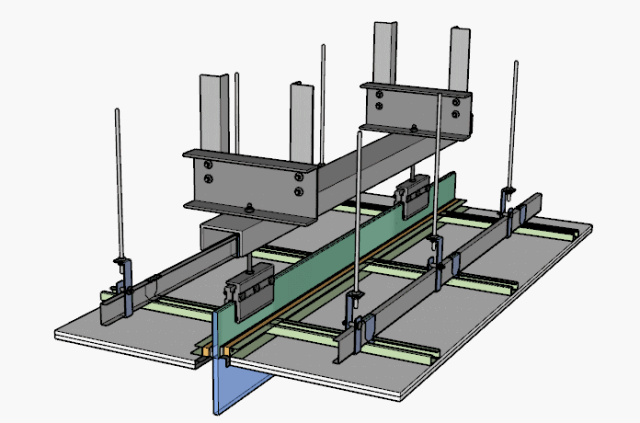

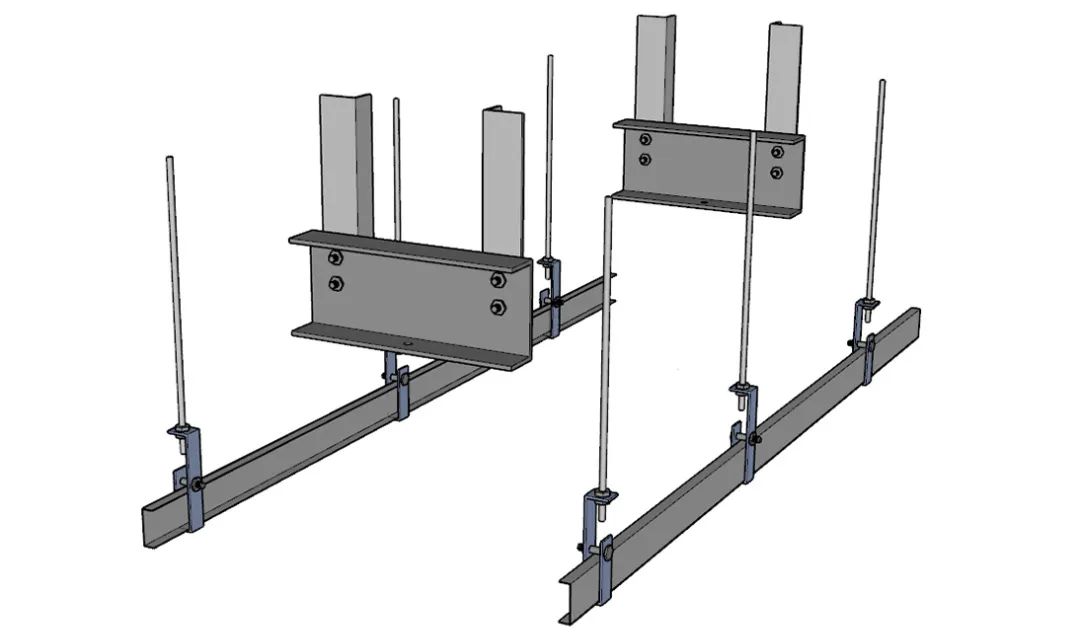

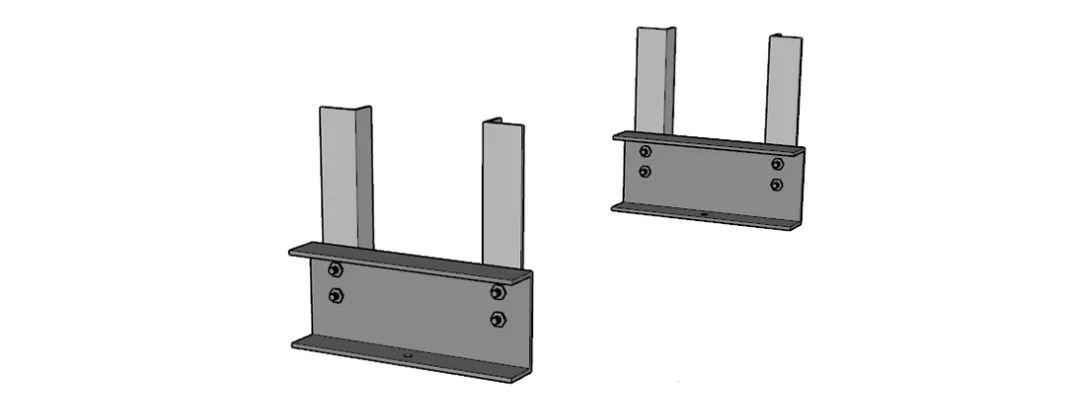

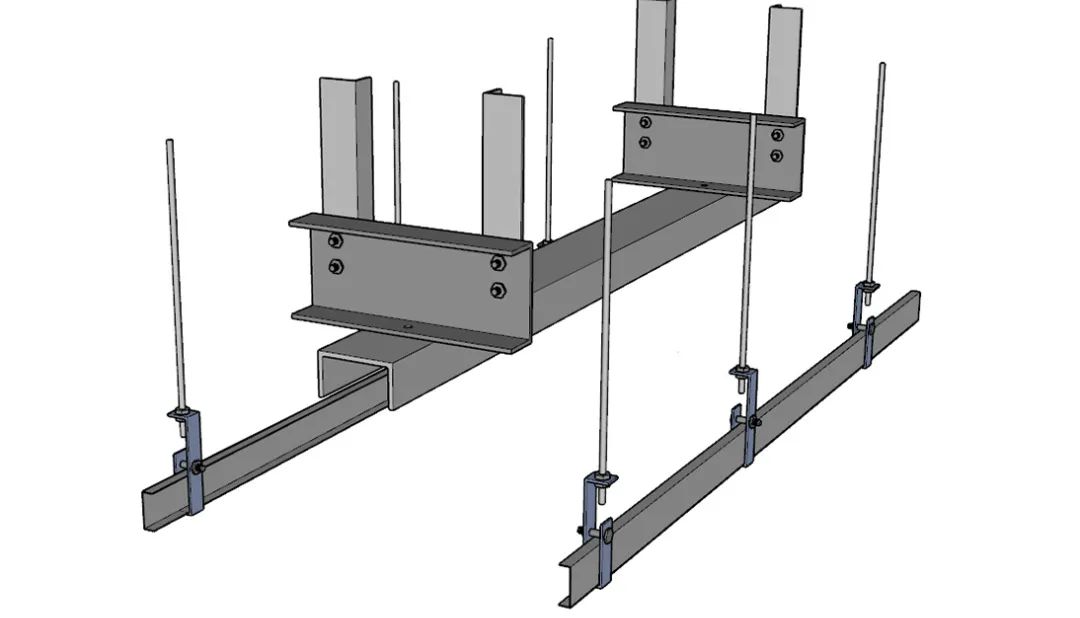

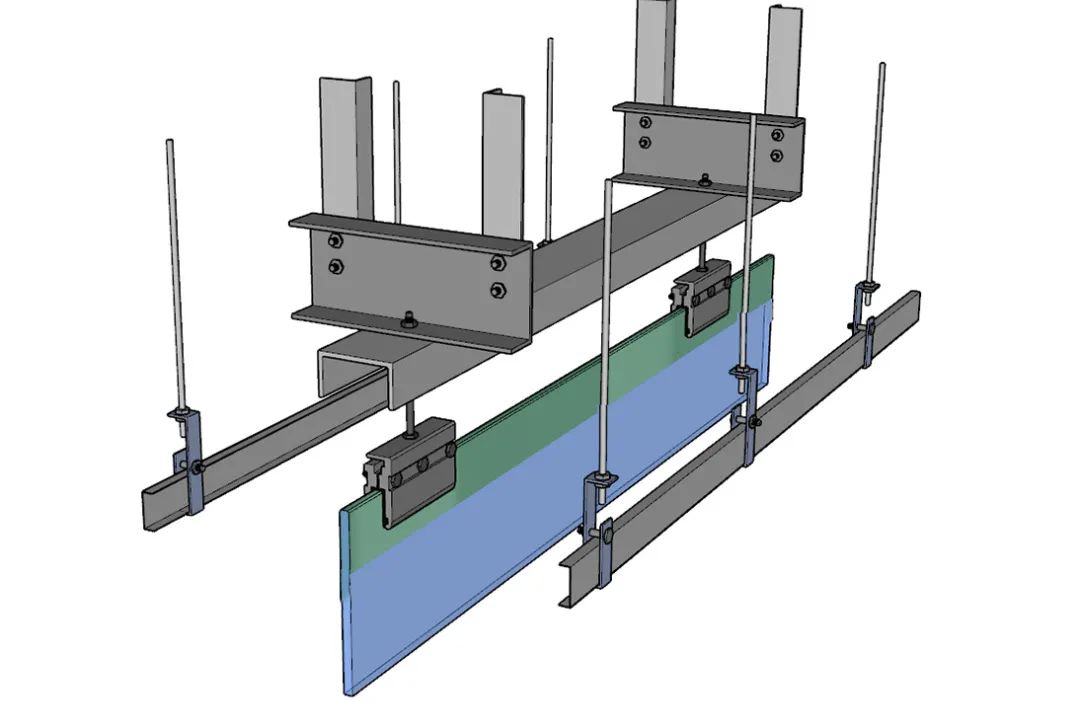

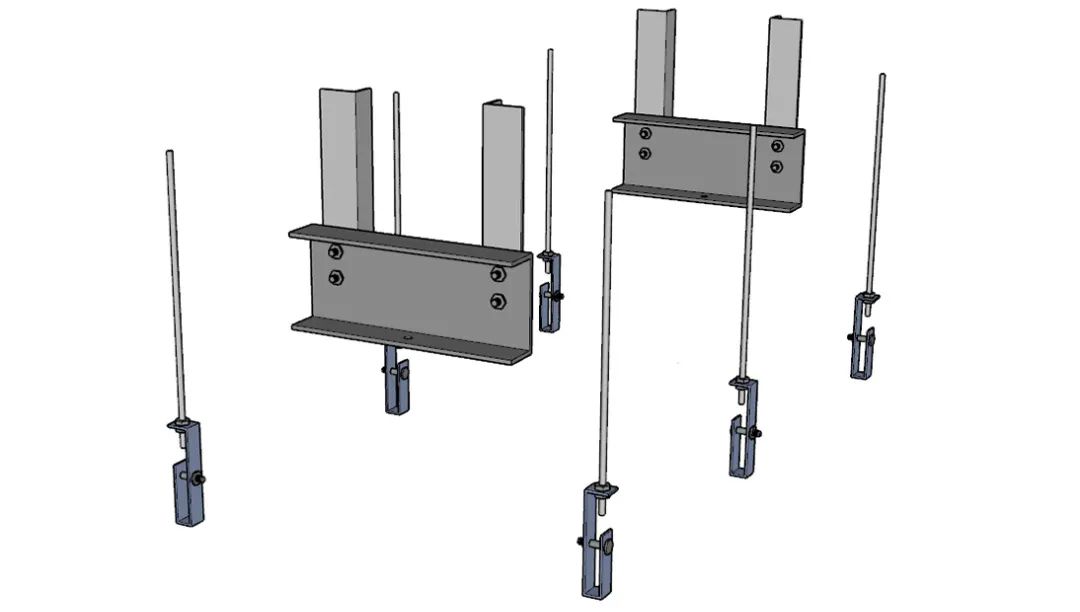

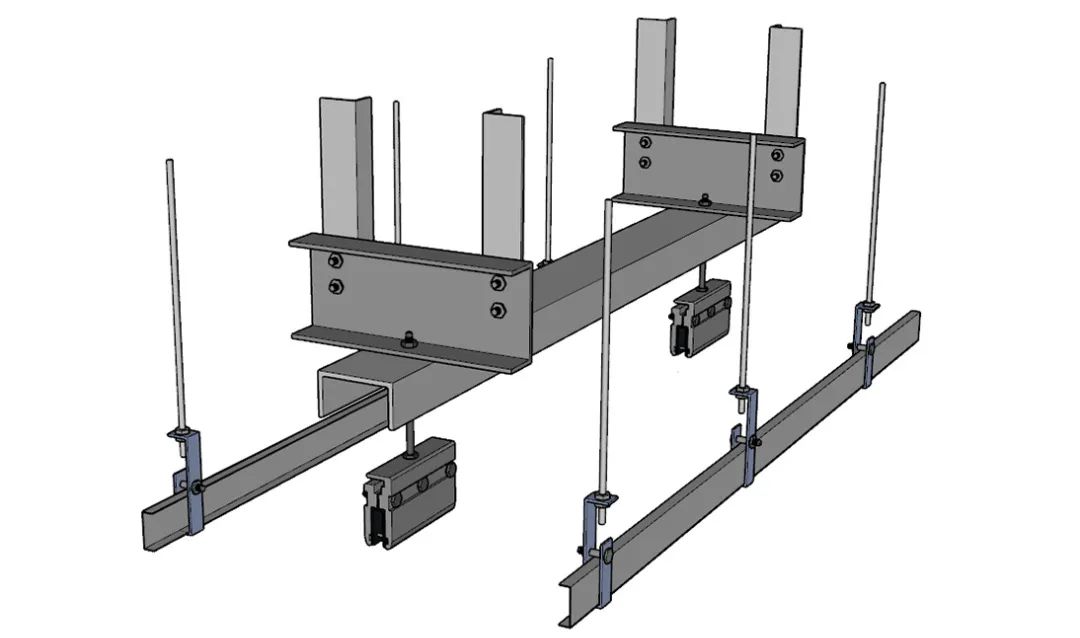

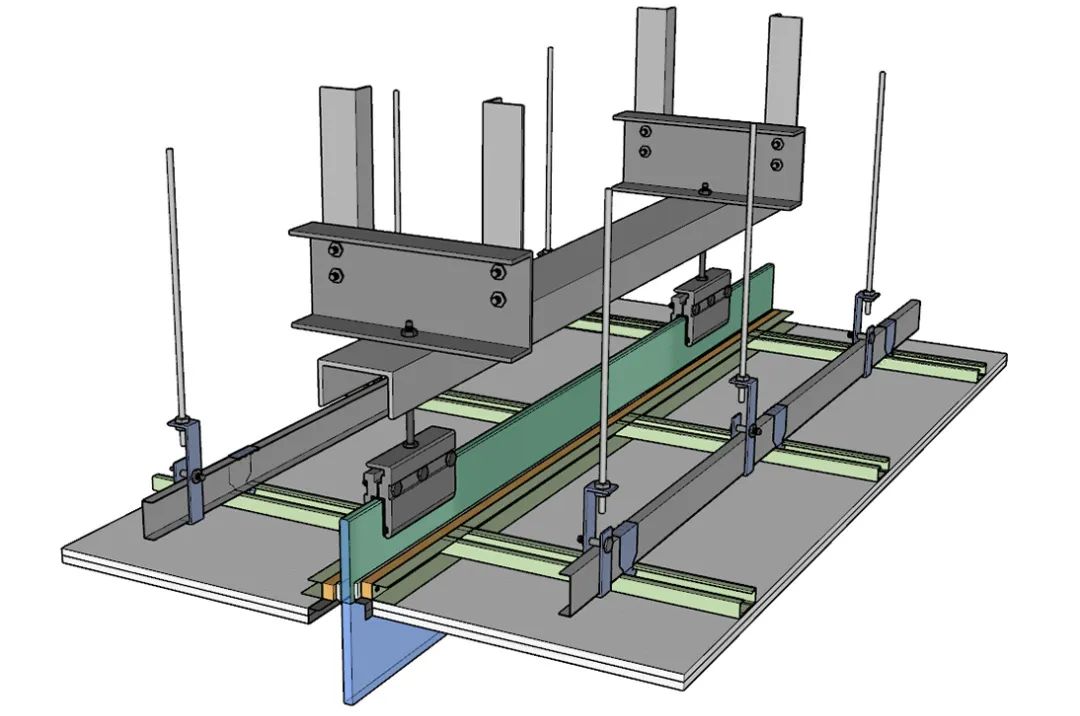

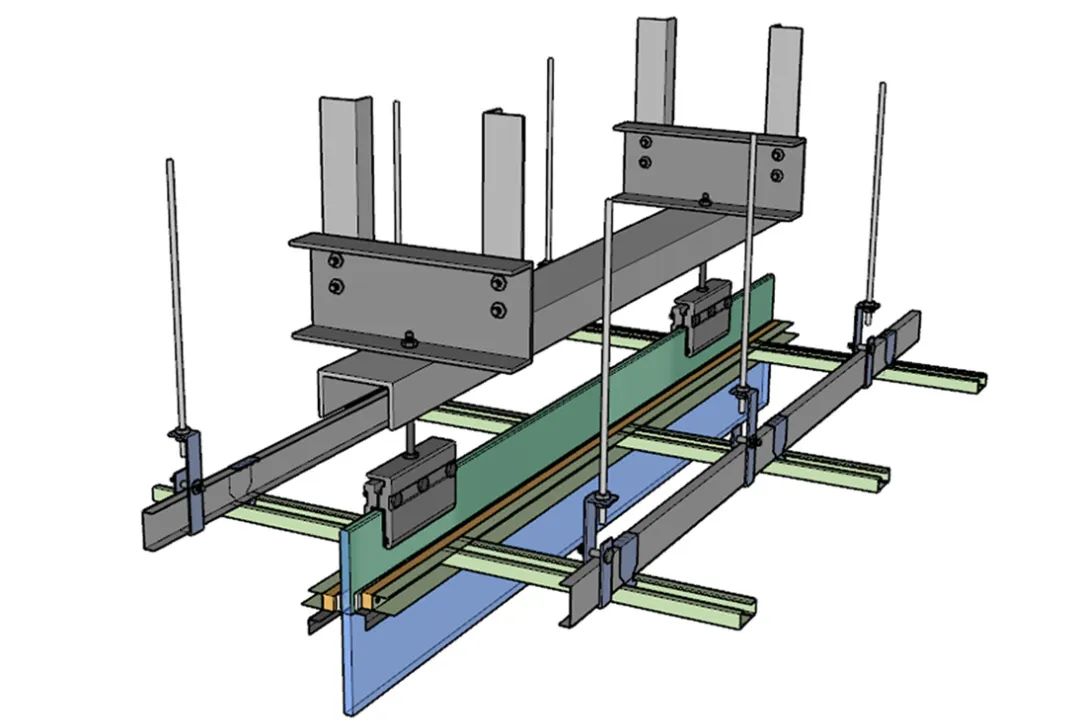

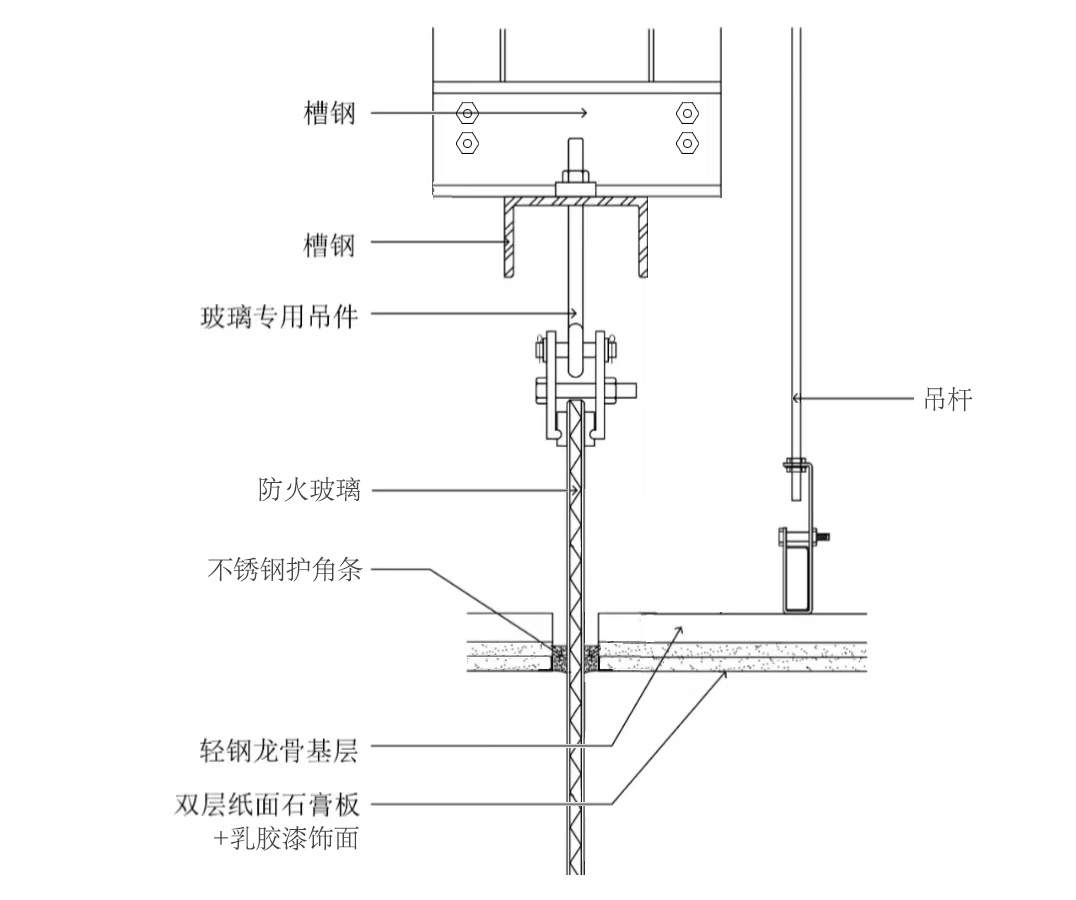

3、挡烟垂壁的工艺节点，该怎么做？

ps：关注公众号，每天都会有新鲜的干货和免费实用型资料分享哦

什么是玻璃挡烟垂壁呢？首先，咱们先一起来看看，现行的行业规范标准《挡烟垂壁》XF 533-2012中的相关条文：

3.1 挡烟垂壁（smoke barriers），用不燃材料制成，垂直安装在建筑顶棚、横梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。

3.3 固定式挡烟垂壁（static smoke barriers），固定安装的、能满足设定挡烟高度的挡烟垂壁。

5.1.2 材料

5.1.2.1 挡烟垂壁应采用不燃材料制作。

……

5.1.2.5 制作挡烟垂壁的玻璃材料应为防火玻璃，其性能应符合GB 15763.1的规定。

那么，从上述条文中，我们可以简单总结为：玻璃挡烟垂壁，属于固定式挡烟垂壁的一种，是用防火玻璃制成，垂直固定安装在建筑顶棚、横梁或吊顶下，能满足设定挡烟高度，在火灾时形成一定的蓄烟空间的挡烟分隔设施。

当建筑物内发生火灾的时候，炙热的烟雾会迅速上升，堆积在天花板周围。在没有阻隔的情况下，烟雾会沿着天花板快速扩散到整个建筑物内部，形成烟雾层。

在火灾时，烟雾的横向扩散速度非常快，当烟雾铺满整个天花板之后，会沿着墙壁继续向下扩散。

想限制烟雾的扩散，一种简单有效的办法就是把天花板人为划分为多个小空间，即划分防烟分区，这就是挡烟垂壁的作用。

用不燃材料阻隔烟雾，能够有效的将横向流动而来的烟雾进行隔离，防止其快速蔓延，再配合相应的排烟通风系统，能很大程度地减少烟雾的有害影响，保证安全逃生及救援。

由此可见，玻璃挡烟垂壁是一种很常用的消防设施，当建筑需要设置防排烟系统并需要划分防烟分区时，可采用挡烟垂壁进行防烟分隔，从而起到防火和争取逃生及救援时间的作用。

玻璃挡烟垂壁通常可以根据玻璃材质的不同进行分类，具体分为单片防火玻璃挡烟垂壁、夹丝防火玻璃挡烟垂壁、夹胶防火玻璃挡烟垂壁。

a、单片防火玻璃挡烟垂壁

单片防火玻璃挡烟垂壁又可以分为单片普通钢化防火玻璃挡烟垂壁、单片超白钢化防火玻璃挡烟垂壁。

其特点是透光性好，外形美观，其中透光性：超白＞普通，缺点是当挡烟垂壁遇到一定强度外力冲击时，其稳定性会减弱，可能会发生垮塌。

b、夹丝防火玻璃挡烟垂壁

夹丝防火玻璃挡烟垂壁，其玻璃中心镶有钢丝，也被称为安全玻璃，其突出优点是遇到外力冲击玻璃破碎时，因为钢丝的连接破碎的玻璃不会掉落或是完全的垮塌，具有很高的安全性。缺点是美观性相对较差。

c、夹胶防火玻璃挡烟垂壁

属于完美的玻璃挡烟垂壁类型，既具有单片防火玻璃挡烟垂壁的透光性、美观性，又具有夹丝防火玻璃挡烟垂壁的安全稳定性。不过由于生产成本的原因，单价也是相对较高的。

玻璃挡烟垂壁的相关规范内容，主要是参考：

《挡烟垂壁》XF 533-2012

《建筑防烟排烟系统技术标准》GB 51251-2017

《建筑防烟排烟系统技术标准》图示 15K606

根据规范《建筑防烟排烟系统技术标准》GB 51251-2017中的条文内容，以下情况下需设置挡烟垂壁。

4.1.3  建筑的中庭、与中庭相连通的回廊及周围场所的排烟系统的设计应符合下列规定：

......

4、当中庭与周围场所未采用防火隔墙、防火玻璃隔墙、防火卷帘时，中庭与周围场所之间应设置挡烟垂壁。

4.2.1  设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不应跨越防火分区。

4.2.3  设置排烟设施的建筑内，敞开楼梯和自动扶梯的开口部应设置挡烟垂壁等设施。

根据规范《挡烟垂壁》XF 533-2012中的条文内容可知：

5.1.3.1  挡烟垂壁的挡烟高度应符合设计要求，其最小值不应低于500mm，最大值不应大于企业申请检测产品型号的公示值。

根据规范《建筑防烟排烟系统技术标准》GB 51251-2017中的条文内容可知：

2.1.11  储烟仓 smoke reservoir

位于建筑空间顶部，由挡烟垂壁、梁或隔墙等形成的用于蓄积火灾烟气的空间，储烟仓高度即设计烟层厚度。

4.2.2  挡烟垂壁等挡烟分隔设施的深度不应小于本标准第4.6.2条规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。

4.6.2  当采用自然排烟方式时，储烟仓的厚度不应小于空间净高的20%，且不应小于500mm；当采用机械排烟方式时，不应小于空间净高的10%，且不应小于500mm。同时储烟仓底部距地面的高度应大于安全疏散所需的最小清晰高度，最小清晰高度应按本标准第4.6.9条的规定计算确定。

4.6.9  走道、室内空间净高不大于3m的区域，其最小清晰高度不宜小于其净高的1/2，其他区域的最小清晰高度应按下式计算：

             Hq =1.6 +0.1·H′          （4.6.9）

式中：Hq——最小清晰高度（m）；

          H′——对于单层空间，取排烟空间的建筑净高度（m）；对于多层空间，取最高疏散楼层的层高（m）。

根据规范《挡烟垂壁》XF 533-2012中的条文内容可知：

5.1.3.2  采用不燃无机复合板、金属板材、防火玻璃等材料制作刚性挡烟垂壁的单节宽度不应大于2000mm；......

根据规范《挡烟垂壁》XF 533-2012中的条文内容可知：

5.1.1  外观

5.1.1.1 挡烟垂壁应设置永久性标牌，标牌应牢固，标识内容清楚。

5.1.1.2 挡烟垂壁的挡烟部件表面不应有裂纹、压坑、缺角、孔洞及明显的凹凸、毛刺等缺陷：金属材料的防锈涂层或镀层应均匀，不应有斑剥、流淌现象。

5.1.1.3 挡烟垂壁的组装、拼接或连接等应牢固，符合设计要求，不应有错位和松动现象。
