dop设计（ID：dopdesign）原创

作者丨林浪草

编辑丨那兰

“让光线来作设计”是贝聿铭大师的名言，从卢浮宫金字塔和他故乡的苏州博物馆，就可以发现光与空间的结合所呈现的变化与魅力。

贝聿铭大师说过：光对建筑实在太重要了，没有光的变化，形态便失去了生气，空间便显得无力，光是我在设计建筑时最先考虑的问题之一。

虽然大师的境界我们很难比肩，但大师本身，以及他的设计手法，都是一道“光”，是我们追逐的目标。

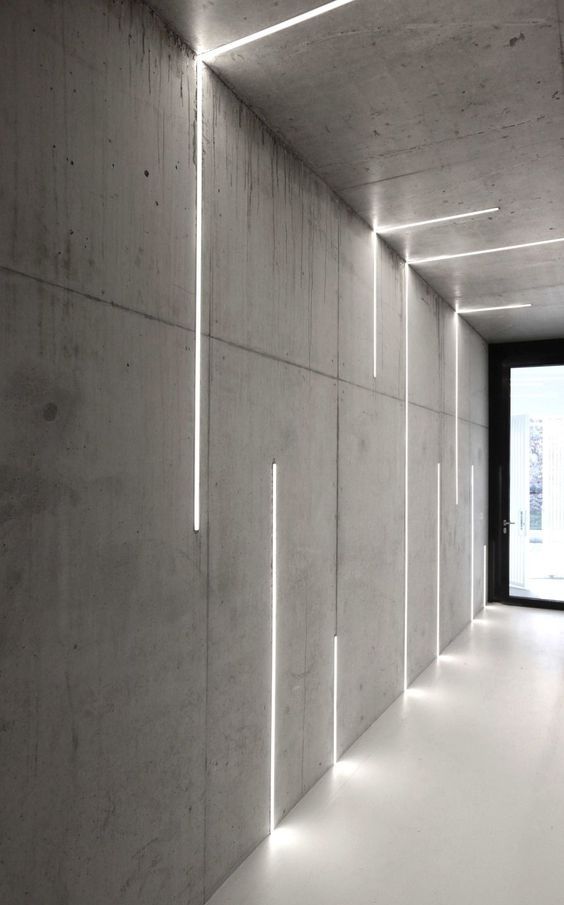

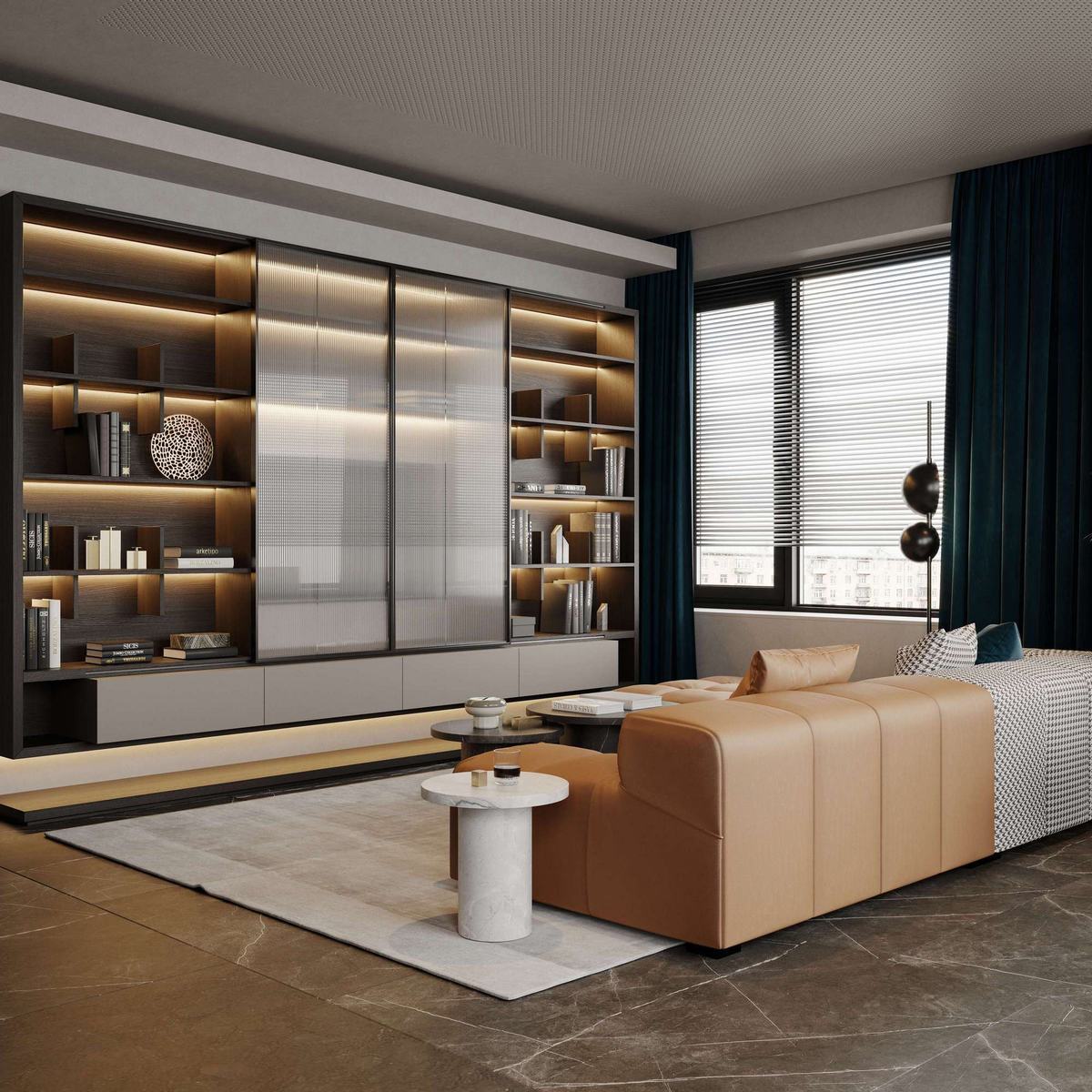

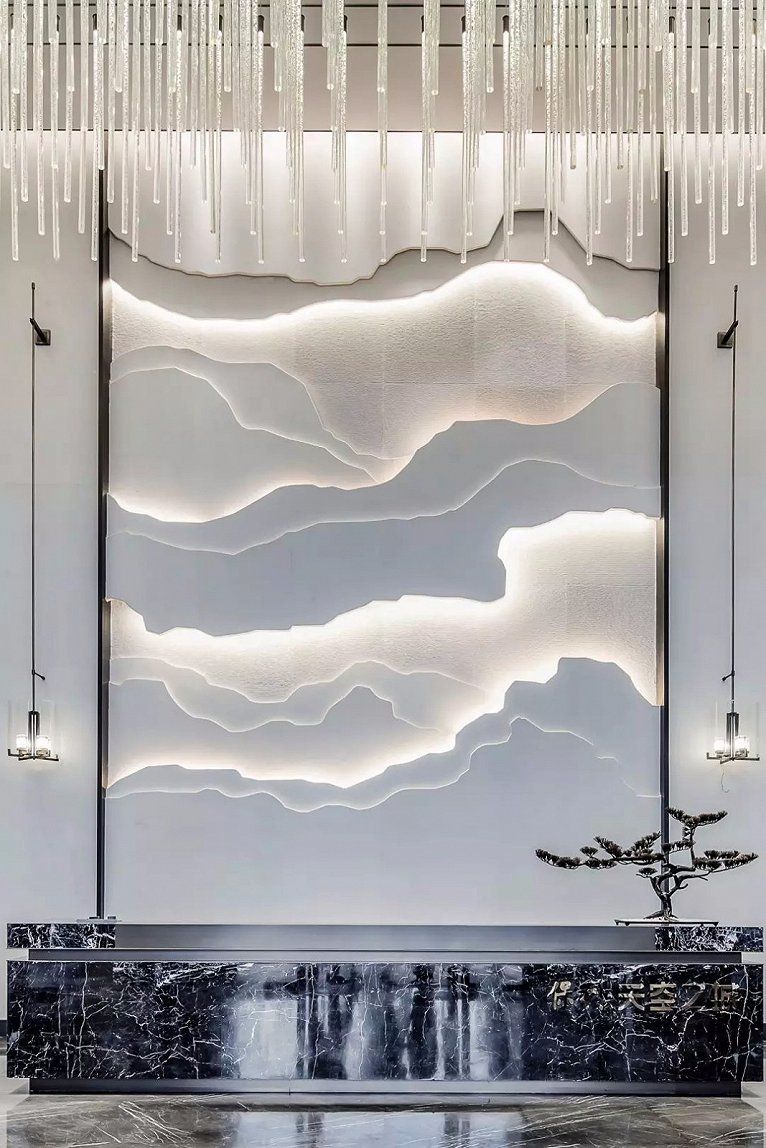

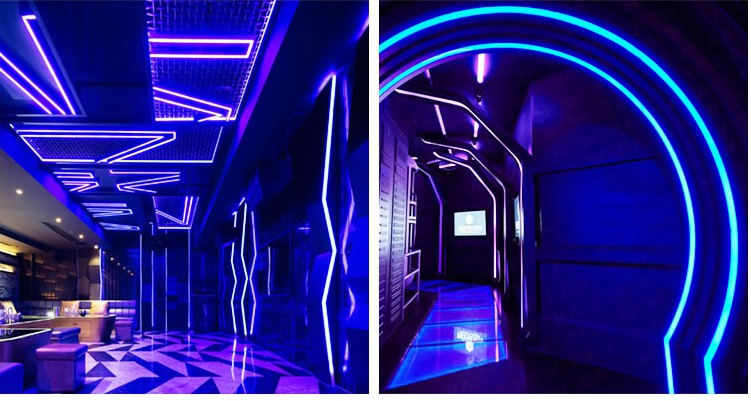

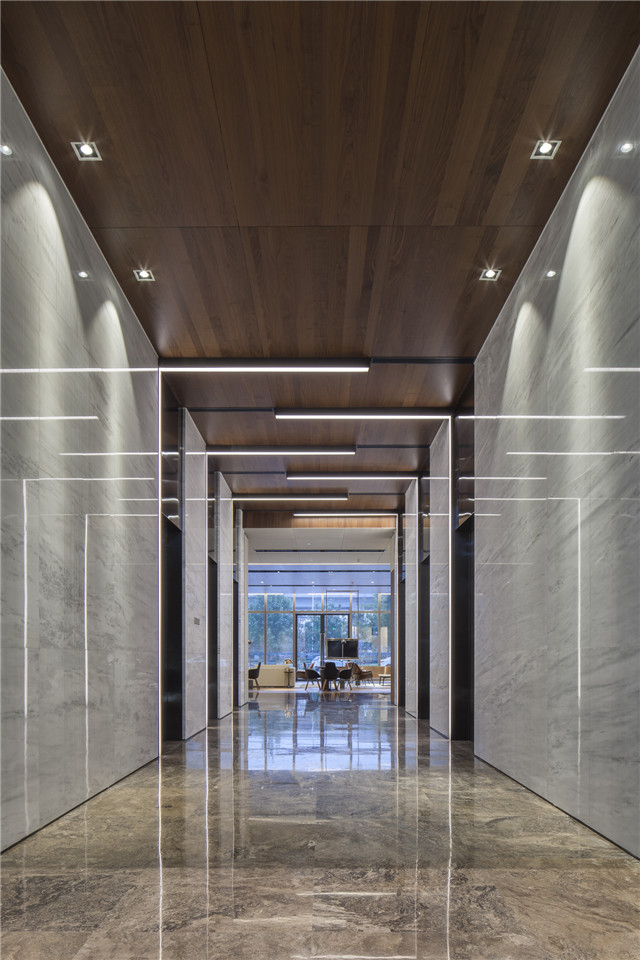

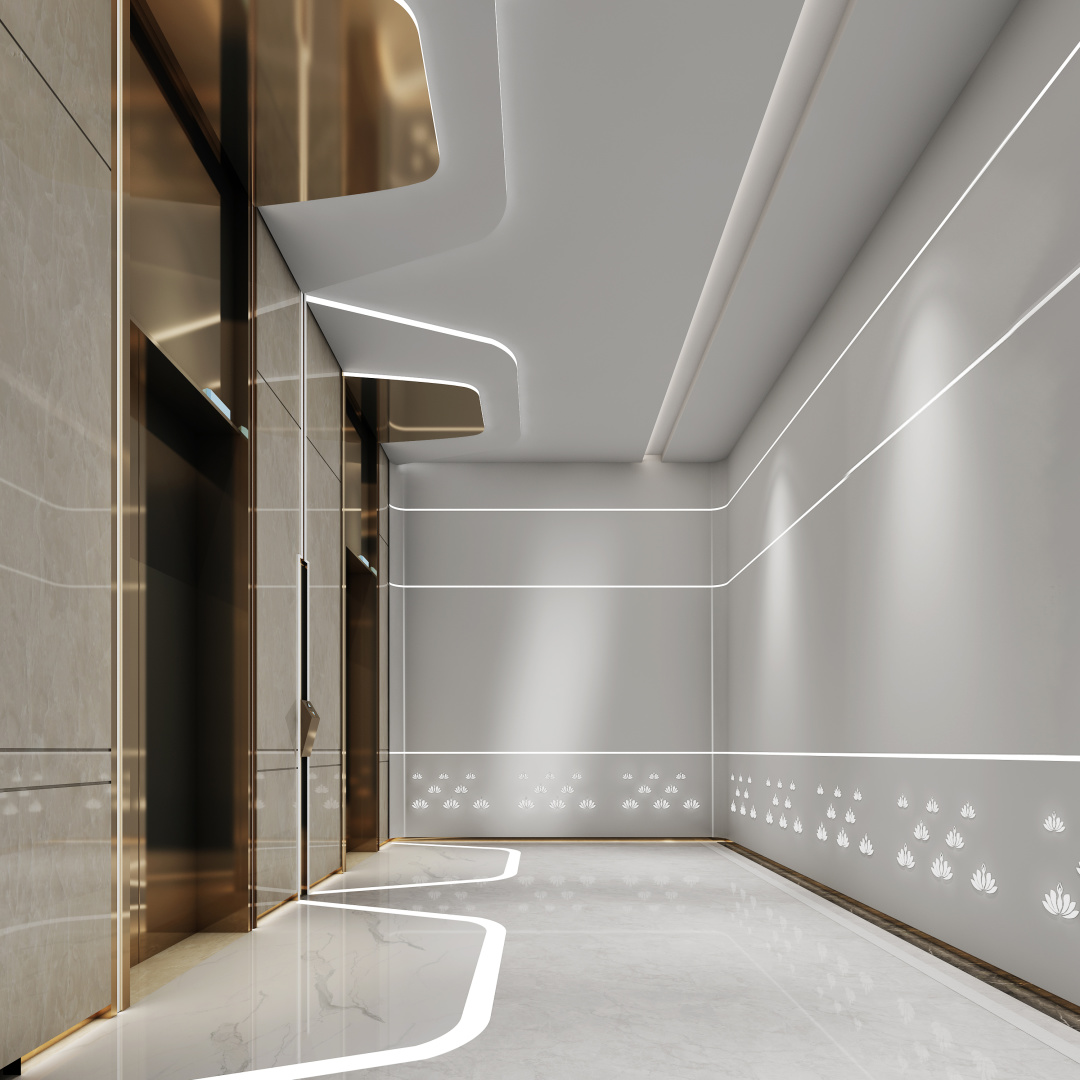

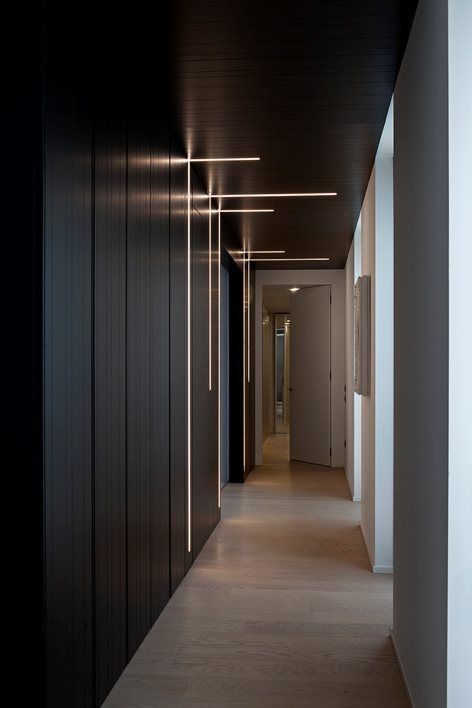

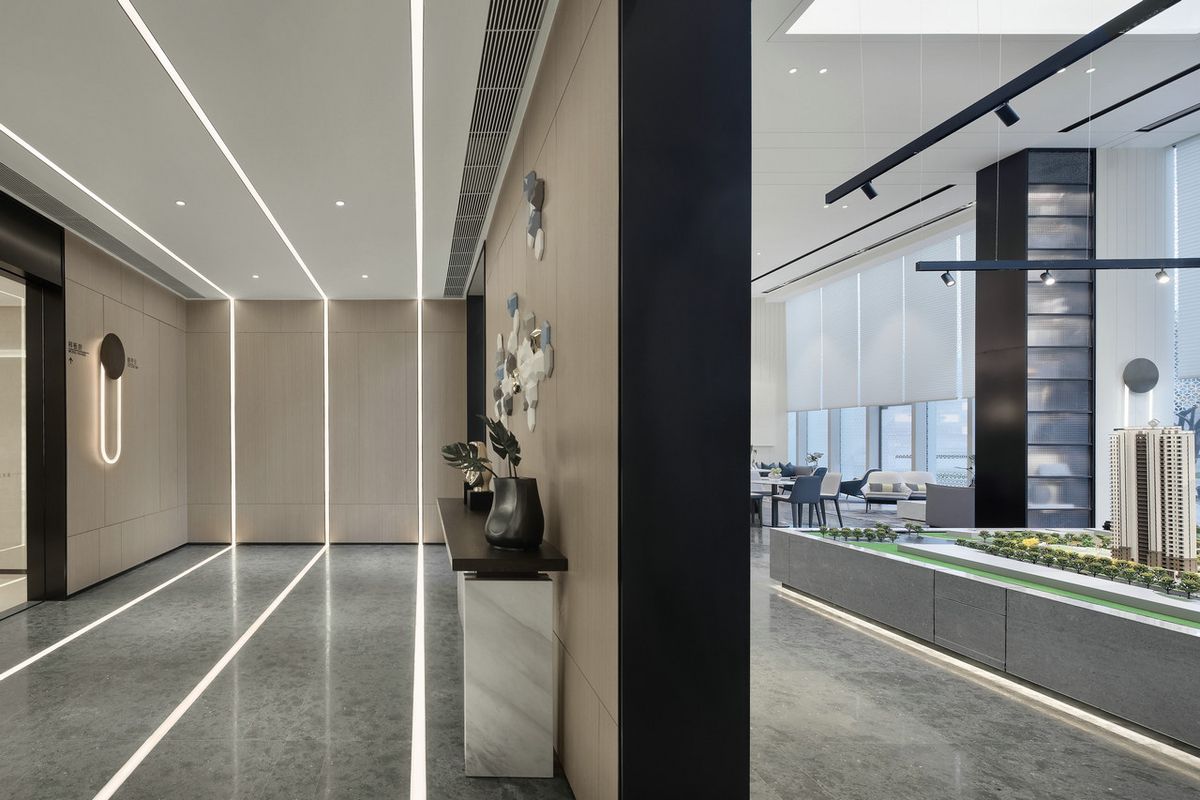

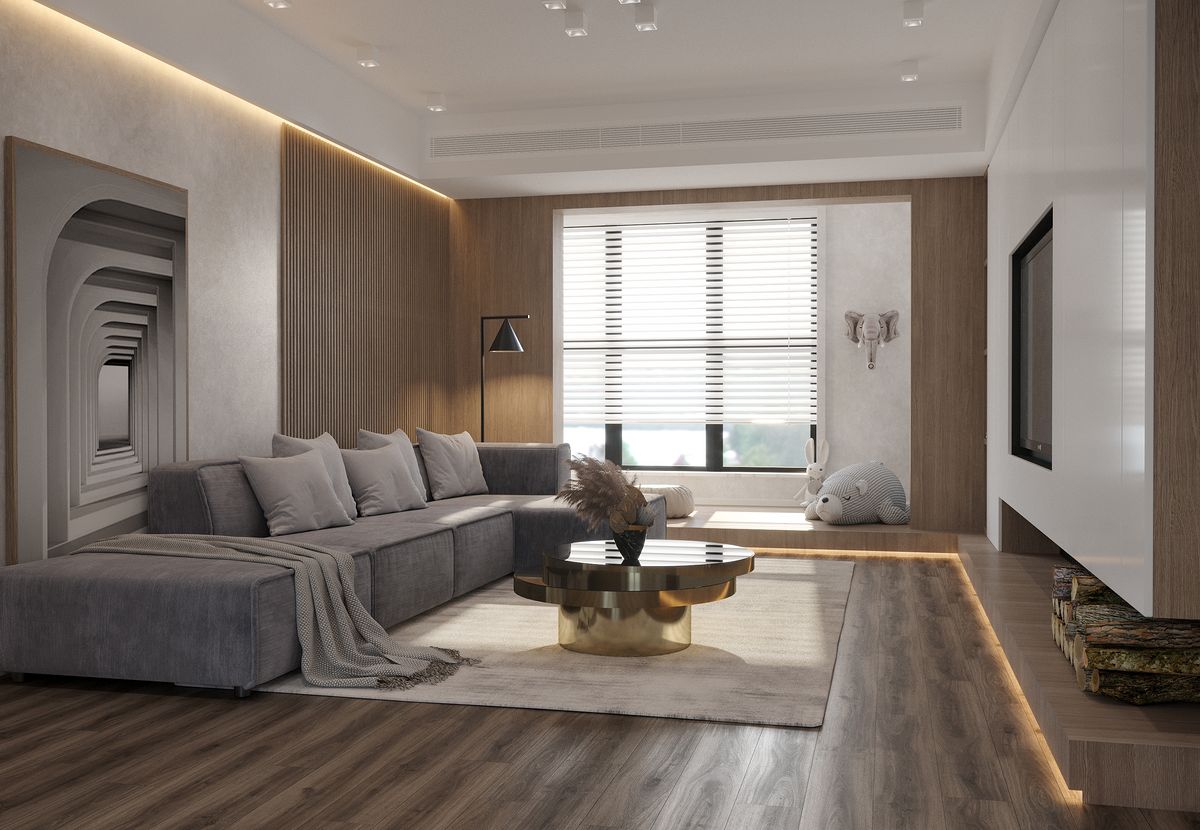

作为“追光少年”我们，今天来探讨一个关于光线设计的助力神器——“LED柔性灯带”（简称“软灯带”）。

灯带，是LED灯带的简称，大家说的时候不习惯名词太长，于是就把前面LED省略了，直接就叫灯带。

这样灯带的叫法也包含了以前很多大二线、大三线、圆二线等等，直接用线材连接LED而不用FPC或PCB的老式灯带，当然也就包含了柔性灯带和硬灯带。

换句话说，灯带包含了一下3种：

a、直接用线材连接的老式LED灯带；

b、用FPC做线路板的柔性灯带；

c、用PCB做线路板的硬性灯带。

从字面理解，LED柔性灯带比LED灯带多了“柔性”，这是它区别于一般灯带的点，同时又具备LED灯带的基础功能。

LED柔性灯带是把LED灯用特殊的加工工艺焊接在铜线或者带状柔性线路板上面，再连接上电源发光，因其发光时形状如一条光带而得名。

现在，LED柔性灯带是采用柔性线路板即FPC来做载体，加工工艺简便，品质易控制，寿命长，颜色和亮度高，逐渐替代早期灯带。

根据防水等级及使用区域要求的不同，柔性灯带又可以分为：裸板、滴胶、套管、灌胶等灯带。（简单来说就是给普通的LED灯带穿上不同的防护服）

a、裸板：室内用，没有做防水处理；

b、滴胶：直接在灯条板表面滴上一层无色透明的环氧胶或者PU胶，防水等级相对较低；

c、套管：给灯条穿个硅胶套，防水等级相对提高；

d、U型槽滴胶：在U型槽表面滴胶，防水等级更高一级；）

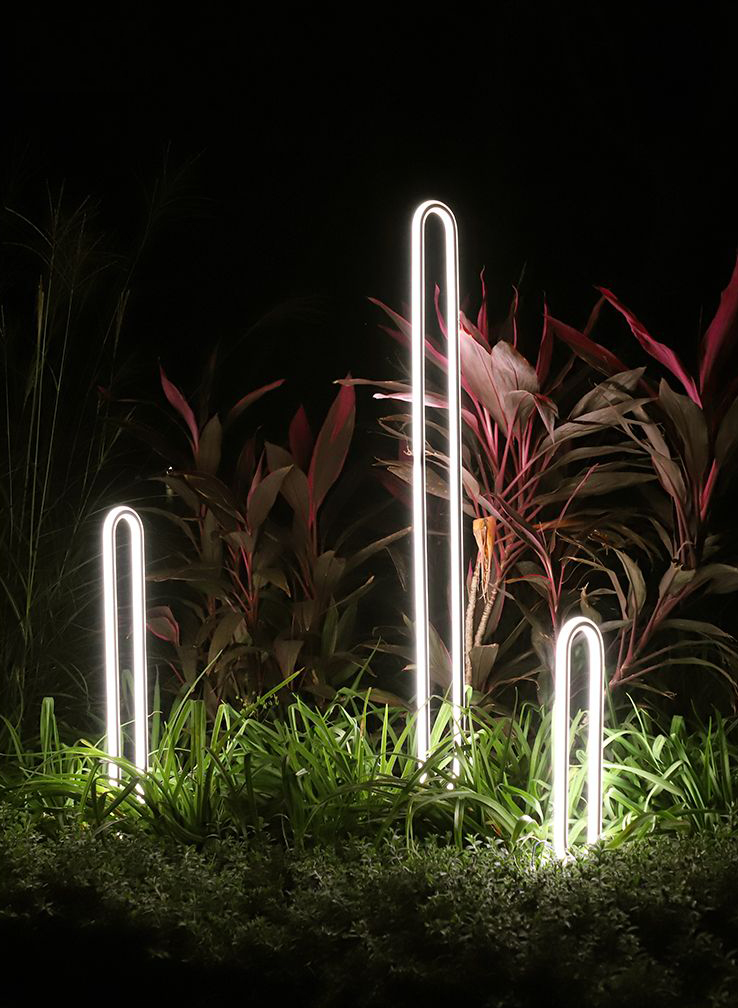

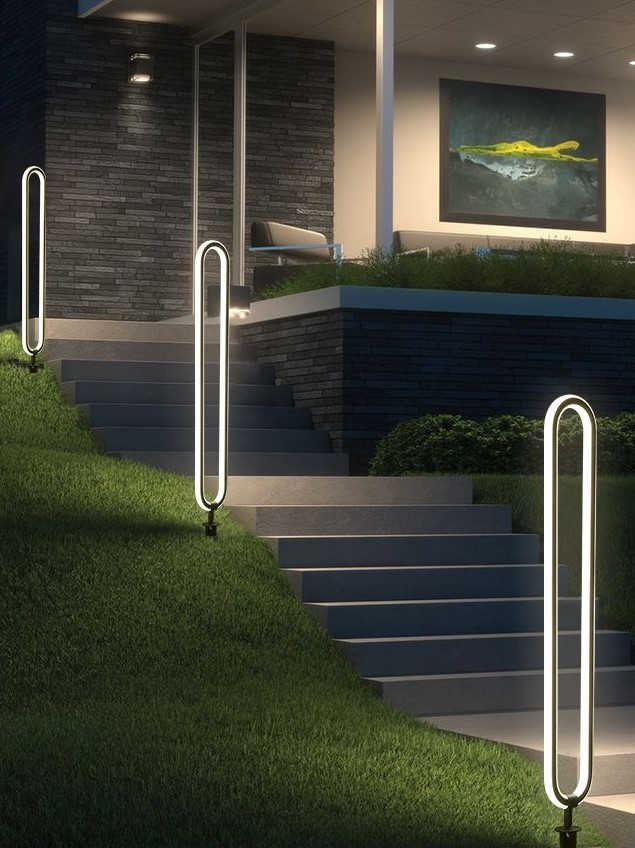

e、实心套管滴胶：给灯条穿上硅胶套的基础上再注入胶水，做到全防水，适用于室外复杂环境工作；

f、柔性硅胶灯带

柔性硅胶灯带是用柔性线路板（FPC、PCBA等）与有弹性的硅橡胶材料，用CL-26AB-8L热硫化胶水采用挤出一体成型。

对比老款的硅胶套管LED灯带，采用线路板与硅胶无空气接触，一体挤出的硅胶灯带，在拥有普通软灯带的优点的基础上还具备以下特点：

1、透光率好、折射率高、无光点、发光均匀、耐气候性强、使用寿命更长等硬实力；

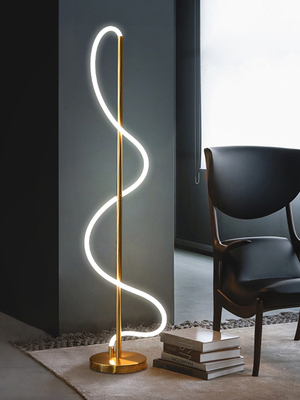

2、更具有安全性能高，可任意裁剪长度、易弯曲（可以360°卷曲，凹造型必备），免维护、外形美观等特点。

按照发光形式，硅胶软灯带可以分为4种：

a、单面发光（正面发光）；

b、三面发光；

c、弧面发光；

d、360°全发光

硅胶软灯带的安装方式有：悬挂式（吊杆/吊线）、吸顶式、嵌入式等多种安装方式，安装工艺都相对简便。

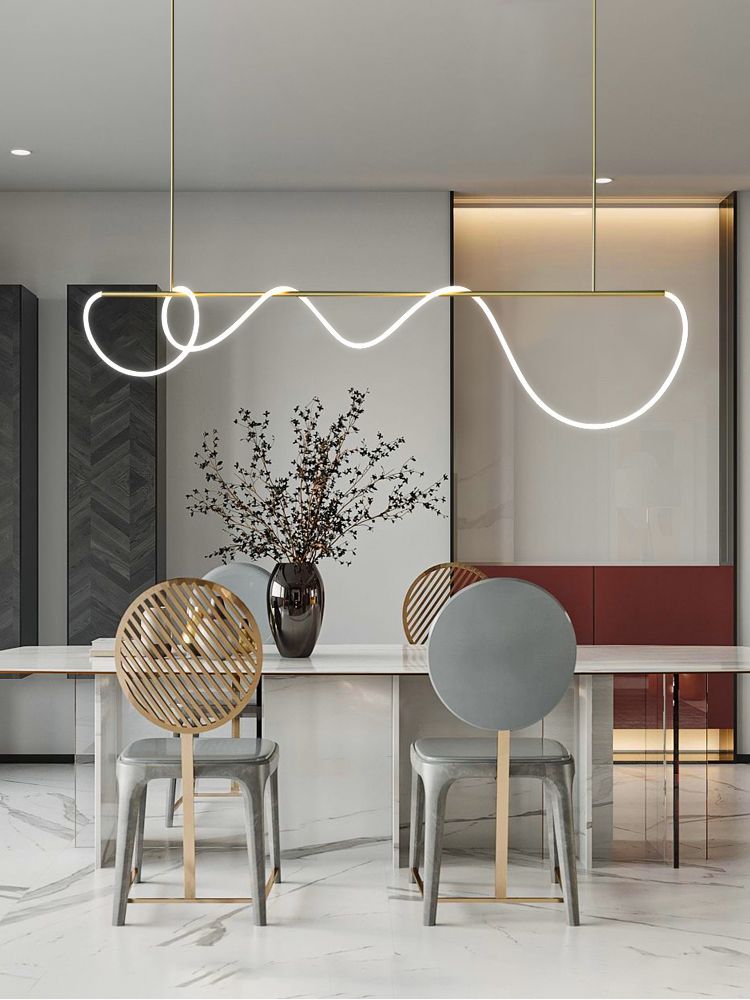

a、吊杆

① 将吊杆与灯具上的吊环拧紧；

② 根据所需造型定位，用配件包螺丝钉将吊杆安装盘固定好；

③ 将吸顶盘与安装盘拧紧；

④ 按照正负极接入DC24V电源，确保电源畅通，打开开关，亮灯。

（ps：吊杆可根据要求进行裁剪。）

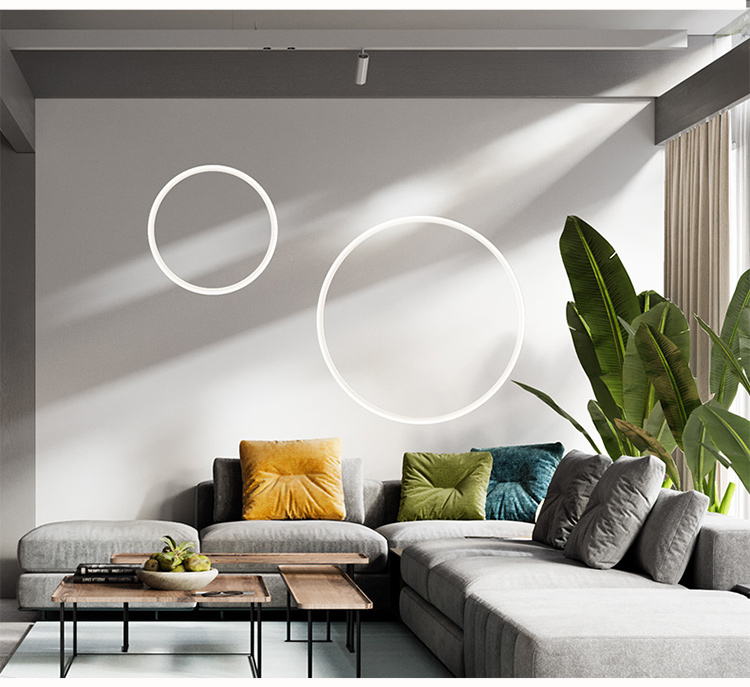

b、吊线

① 将吊线配件与灯具上的吊环拧紧；

② 根据所需造型定位，用配件包螺丝钉将吊线安装件固定好；

③ 将钢丝线穿好，再把堵头拧紧，然后用钢丝调整好所需的灯具造型与高度

④ 按照正负极接入DC24V电源，确保电源畅通，打开开关，亮灯

c、嵌入/卡扣安装

卡扣式安装（明装）

① 用螺丝把卡扣固定好位置；

② 将灯带对准卡扣口轻压，卡到凹点即可。

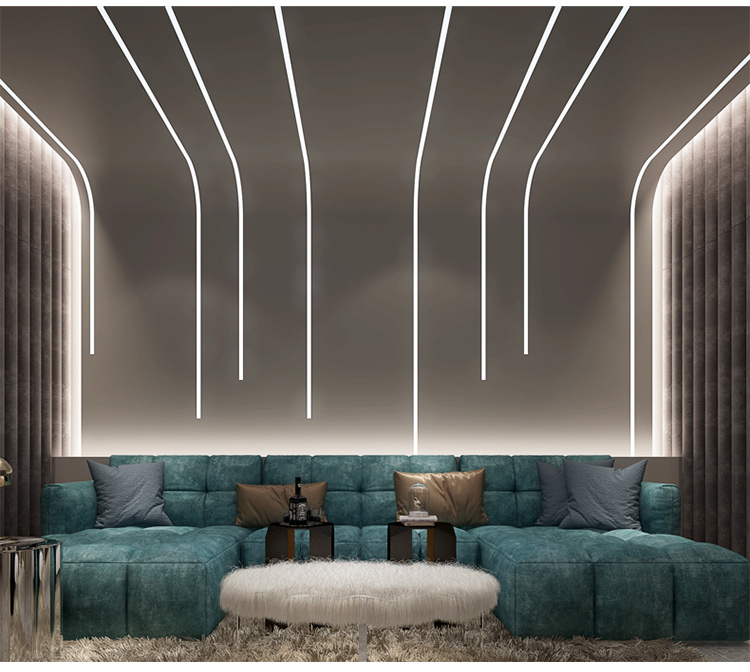

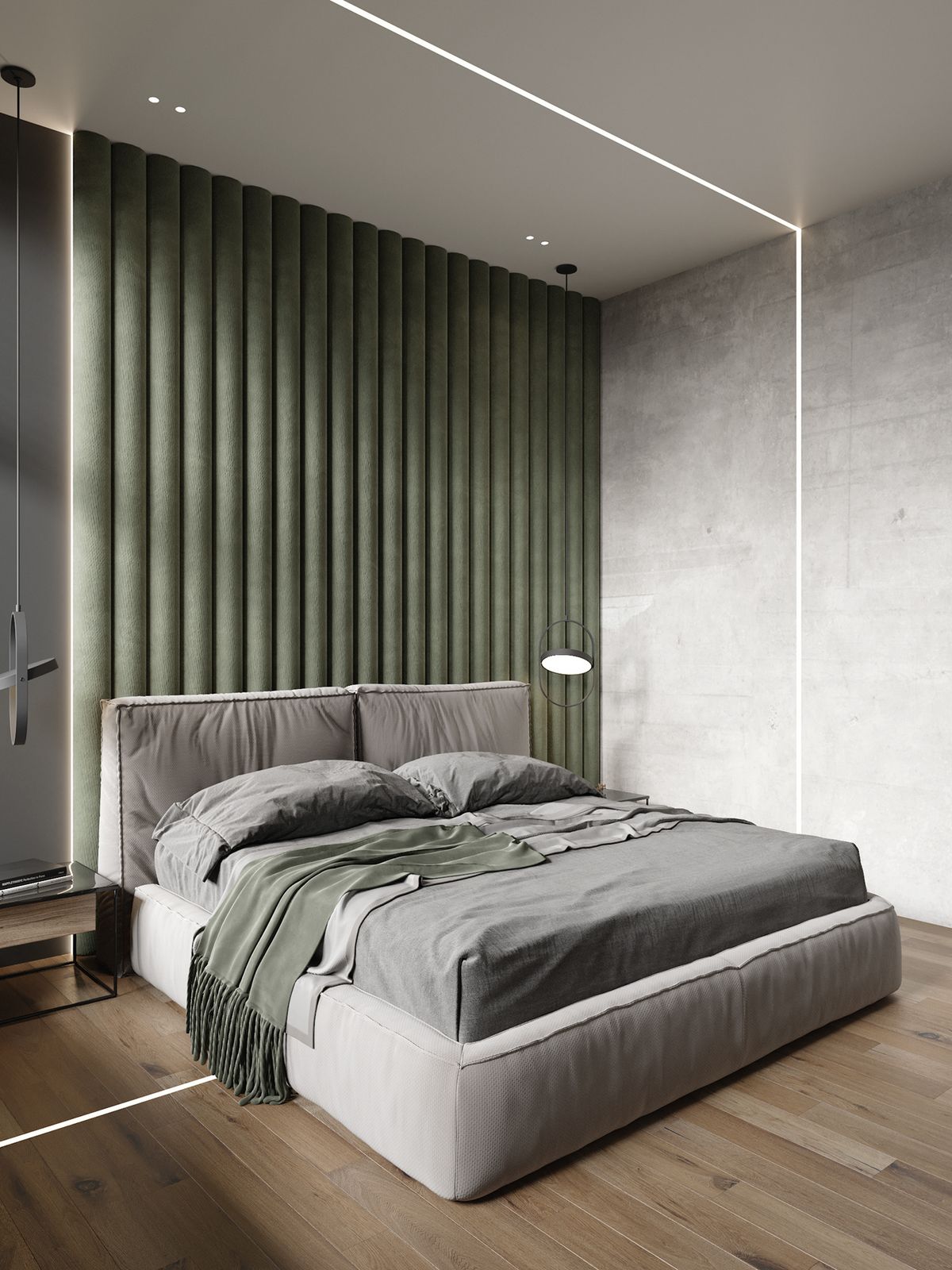

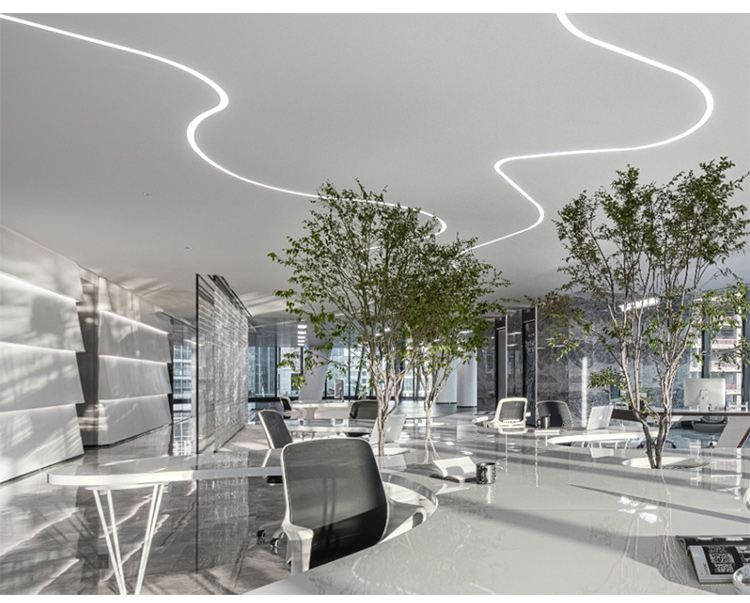

嵌入式安装（暗装）

① 根据灯带尺寸开好槽，然后在凹槽四周涂上固定胶；

② 趁固定胶未干时，将灯带对准巴槽嵌入进去，等固定胶干即可。
