其实这个问题之前也和小伙伴们讨论过《据说CAD图斜着画，可以提高制图效率？》，没想到这个话题还有后续。

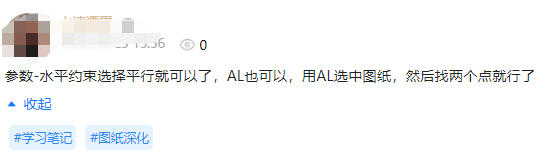

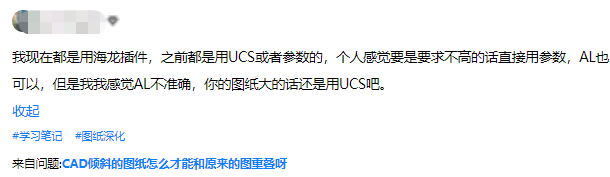

联系微信dop032  回复暗号“公众号”

加入dop交流群，领100G+设计大礼包

那我们今天就把阿君老师在dop小知识系列中《不正的图纸怎么绘制？》讲到的方法分享给大家

如上图，就是一个不正的图纸，建筑平面整体都是有一定角度的，这对我们后期绘制方案图、天花图等其他图纸带来了不小的难度。

虽然旋转图纸也可以绘制，但是这种方式一是效率低下，二是容易出错，三是叠图回到原建筑图纸时不方便，并不实用。

目前绘制这种图纸最好的方法还是“UCS”坐标系

UCS，当前坐标系；WCS，世界坐标系。

通过创建UCS，旋转当前坐标系的角度，就可以使用正交对倾斜部分的图纸进行绘制了。

这和excel里面【筛选】-【新建视图以筛选】是一样的道理。

UCS坐标系如何操作?

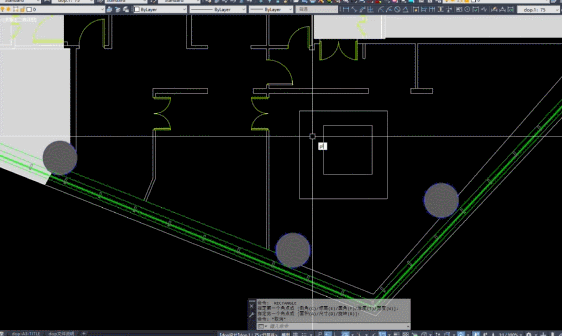

1、输入“UCS”命令，创建新坐标；

2、捕捉选择倾斜方向的直线，确定X轴，Y轴的方向；

此时坐标系已经发生变化，正交方向就是调整后的X轴和Y轴方向。

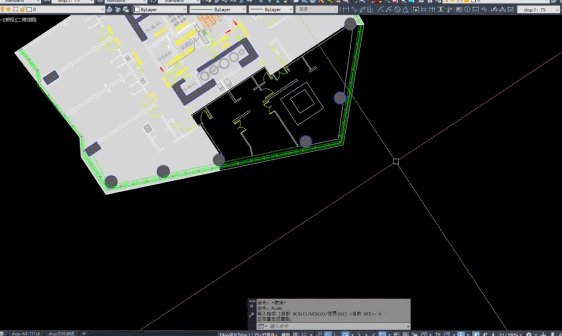

3、如果想更方便，可以使用“PLAN”命令调整视图（Ps:此命令只能在模型空间使用）；

PLAN-选择当前坐标-模型根据当前坐标垂直；

4、回到UCS坐标界面

PLAN-世界-模型回到初始状态但坐标系任然是我们新建的坐标；
