之前分享过《究竟什么样的天花吊顶，才能让甲方挑不出毛病？》，最近，很多小伙伴表示天花吊顶图太难画、太容易出错了。

那么，今天我们就从以下几方面来聊一聊该怎么画好综合天花图：

1、综合天花图的图纸内容

2、综合天花图的绘制流程

3、综合天花图的设计要点

Ps：本文干货非常多，建议先收藏，再阅读！

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

综合天花图是结合吊顶天花设计及机电各专业设计的综合图纸，对吊顶设计的美观性及复杂的顶面施工具有指导意义，是各专业协同设计的产物。

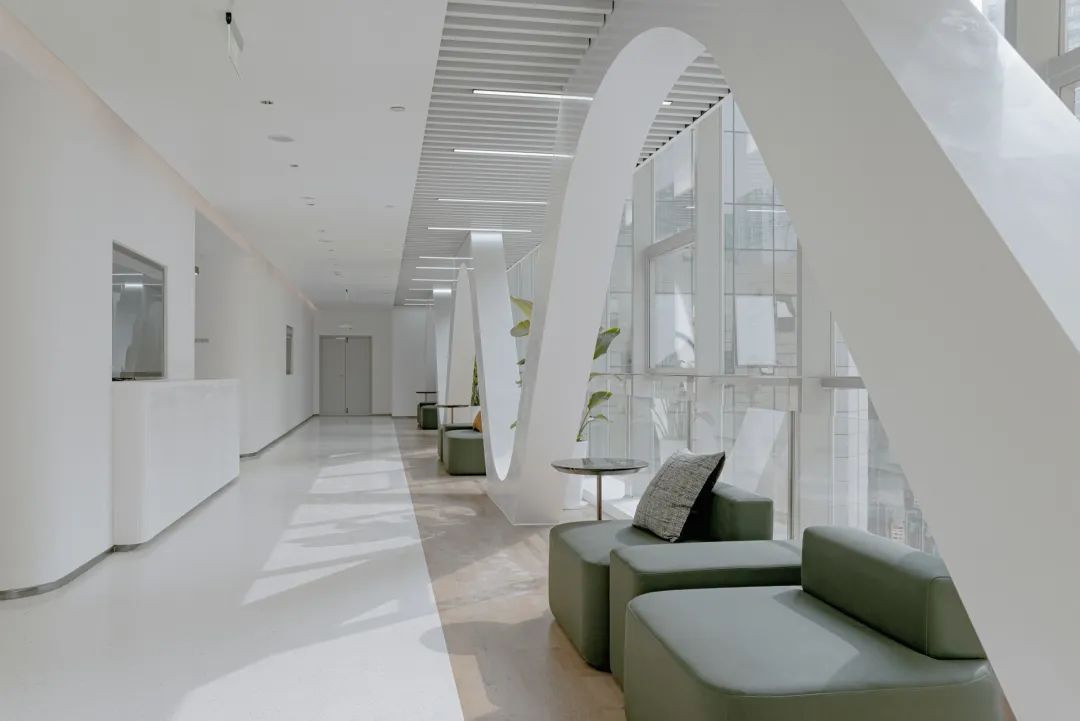

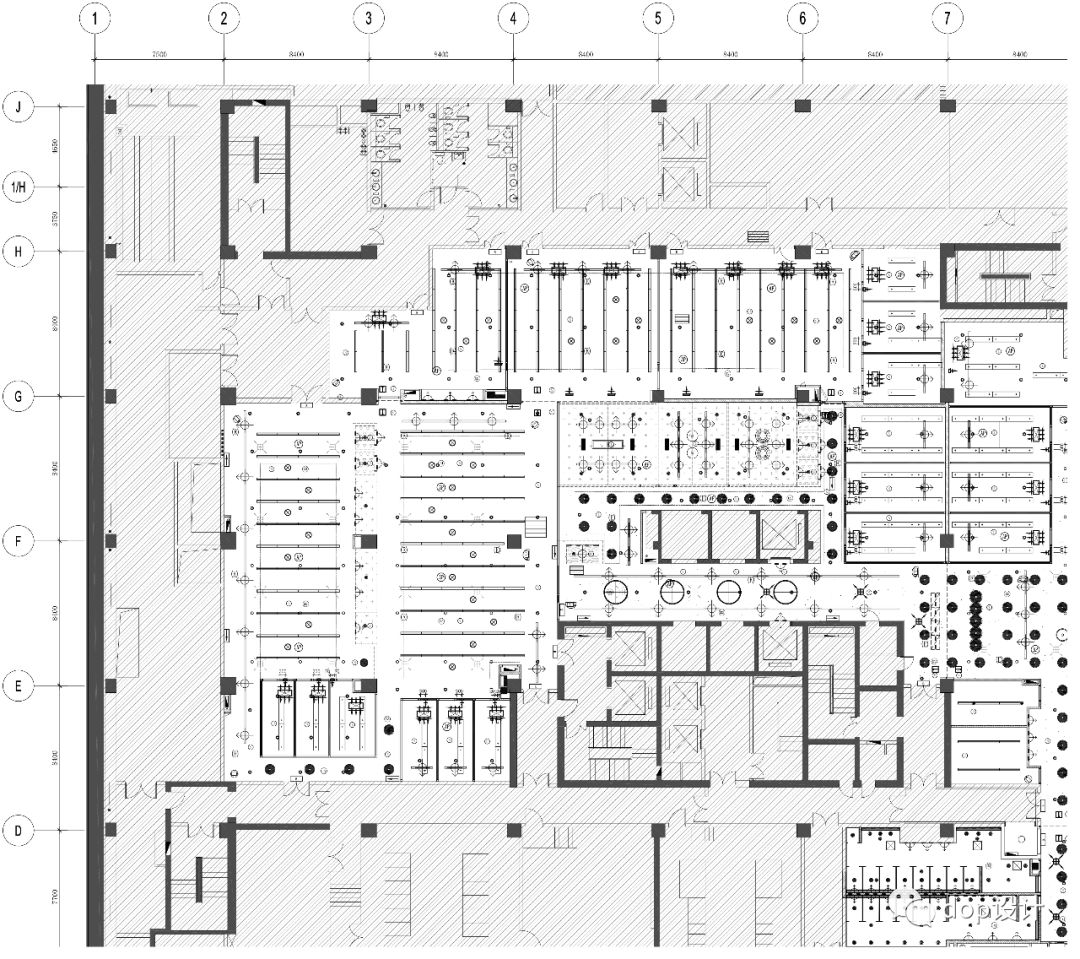

综合天花图，是反映棚面天花除了天花造型及灯具点位以外，所有可见的机电末端点位，同时表示这些机电末端点位与天花造型以及灯具关系的图纸。

它是将多专业的图纸进行核验整理到一张图纸上的操作过程，也是为了验证整个天花方案是否可行，以及对各专业点位的精准调整。

通常综合天花图的绘制，主要是两个目的，一个是协调专业，防止图纸冲突。一个是美化设计，实现装饰效果。

a、协调专业，防止图纸冲突

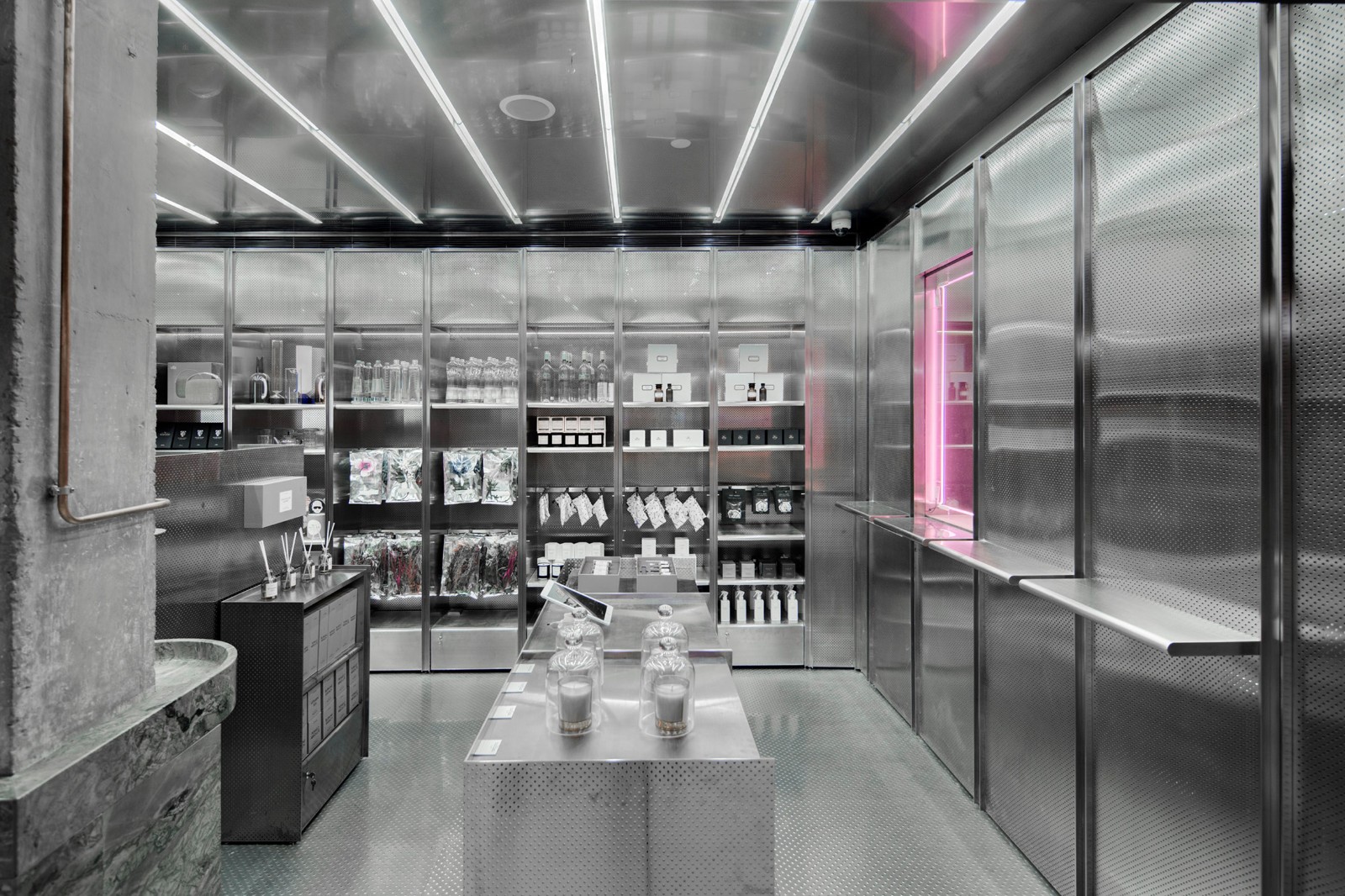

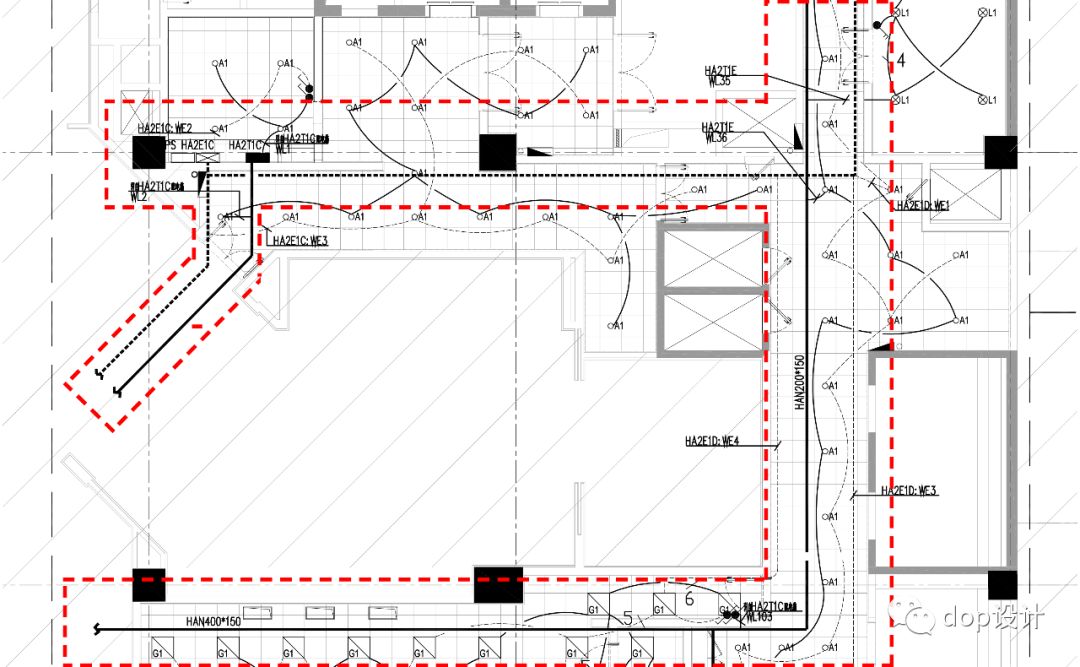

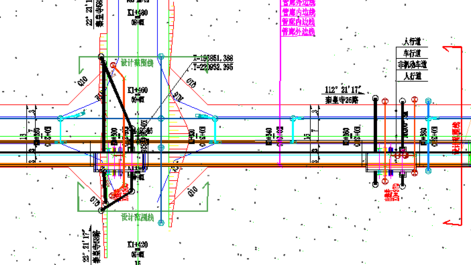

最主要的目的是将各个专业的点位图都整理在一起进行核对排查，从而解决装饰天花上各专业点位发生互相碰撞的情况。

通常以下三种情况需要绘制综合天花图：

①在消防报审时，也必须交给消防单位综合天花图，进行点位距离的排查。

② 在吊顶中机电点位复杂的项目中，是必然要绘制综合天花图的。

③ 家装设计中一些大型的别墅项目，会涉及到出具综合天花图的情况，主要是协调各专业配合，怕点位冲突，但不涉及消防报审。

b、美化设计，实现装饰效果

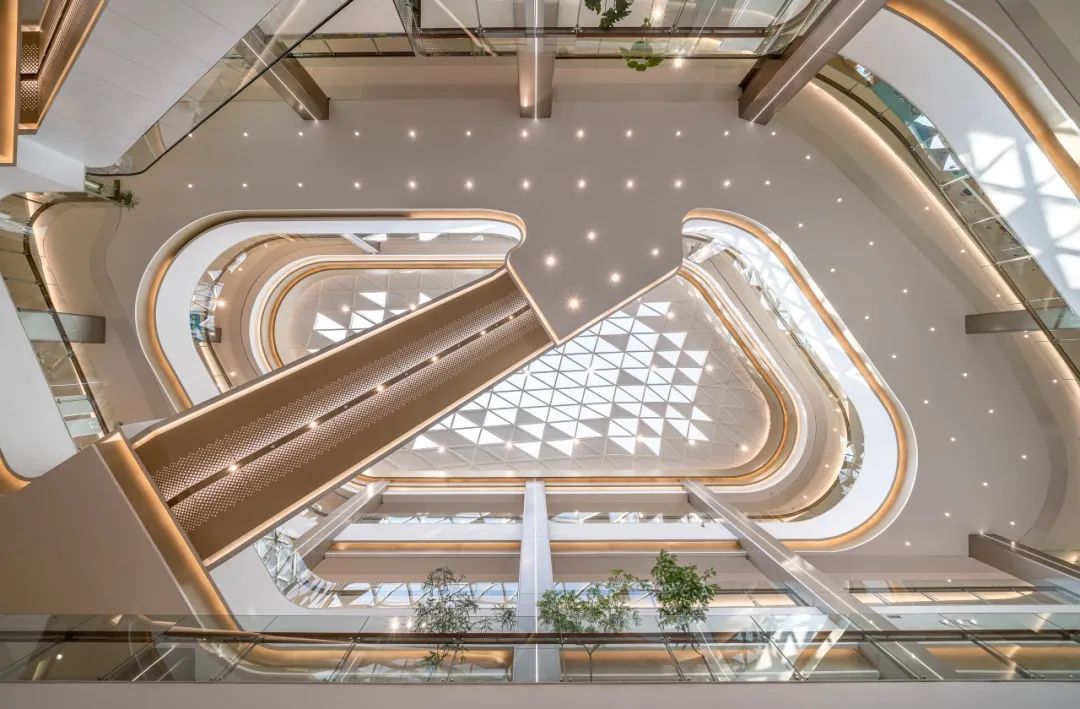

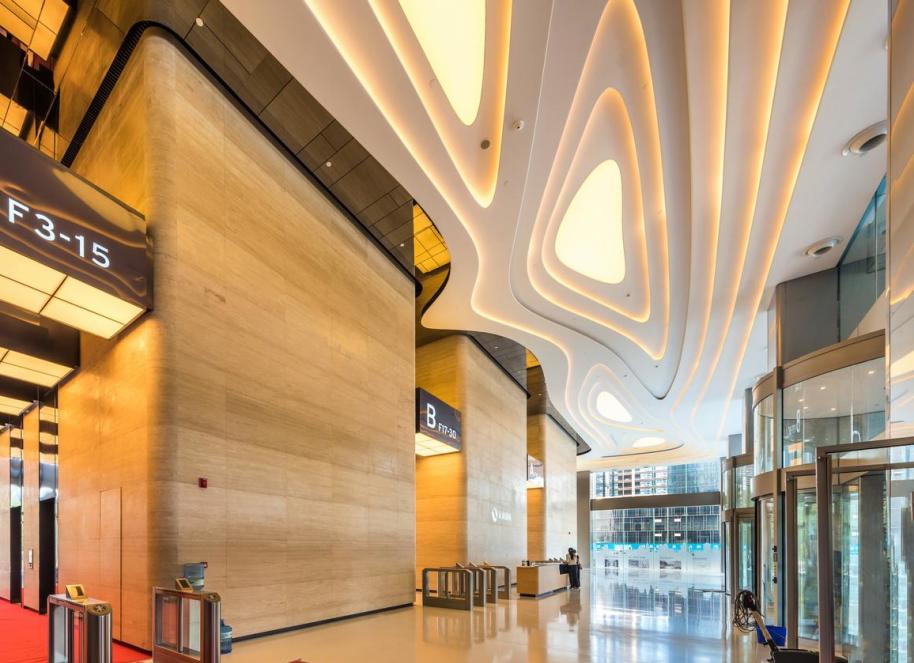

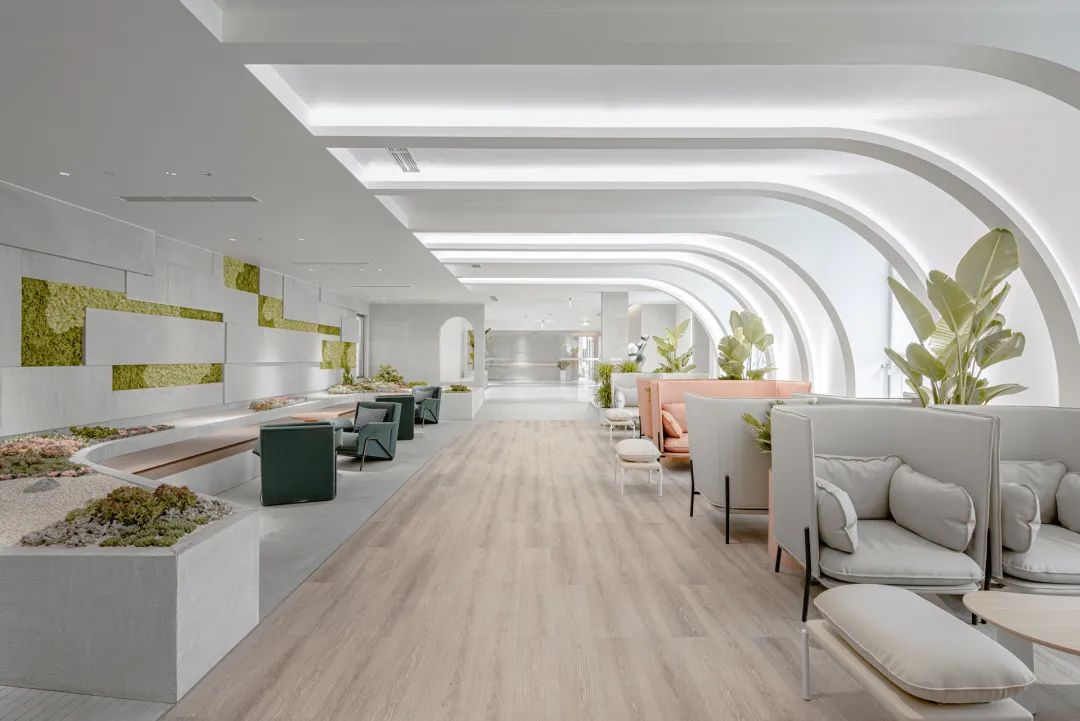

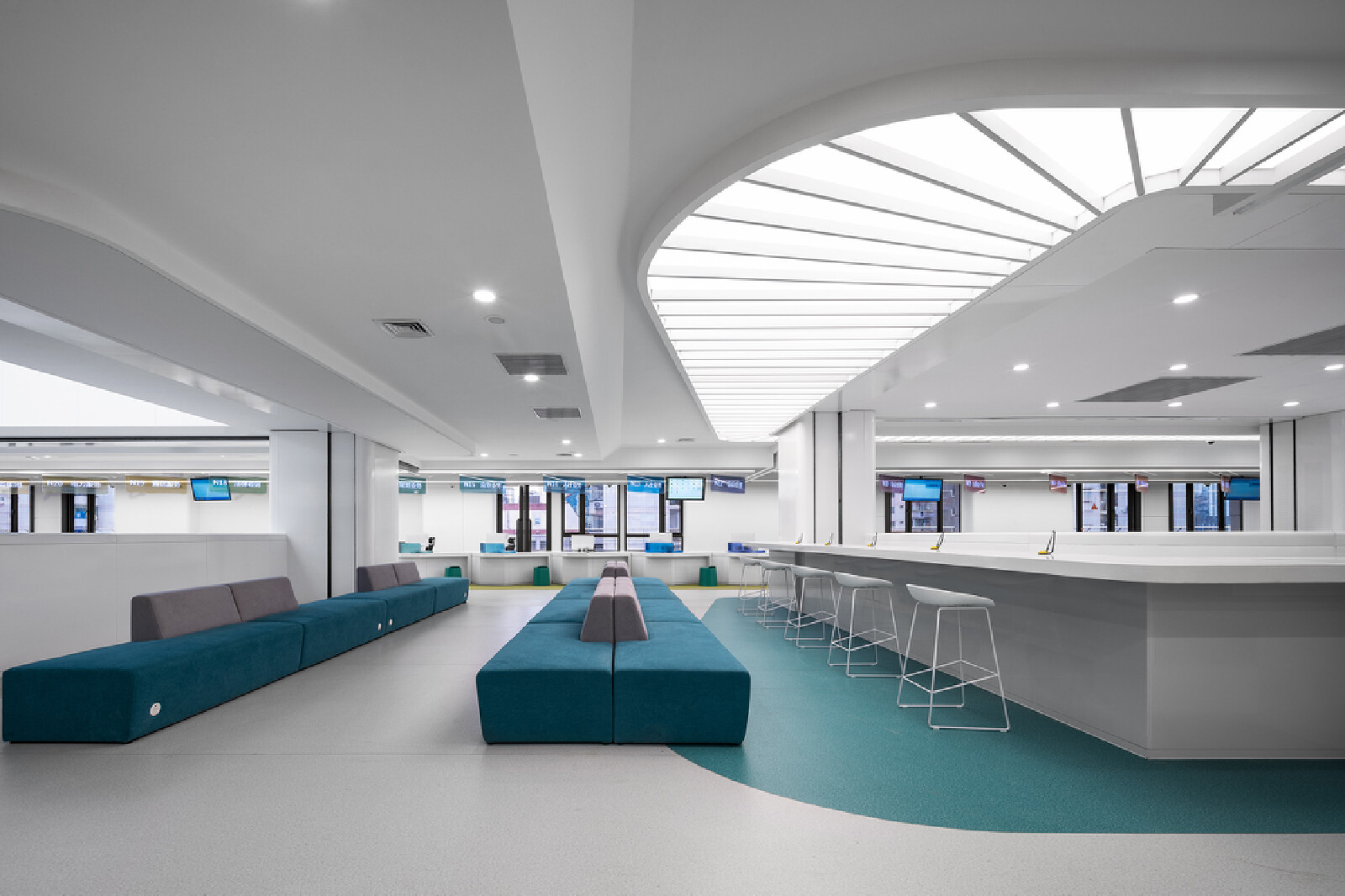

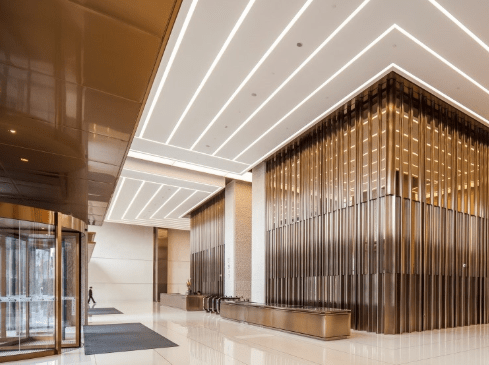

天花设计上不仅仅只有造型和灯具设计，还存在大量的功能性的机电系统的点位设备，因此，将这些点位设备布置在天花上，同时进行美化设计，以保证最佳的设计效果。

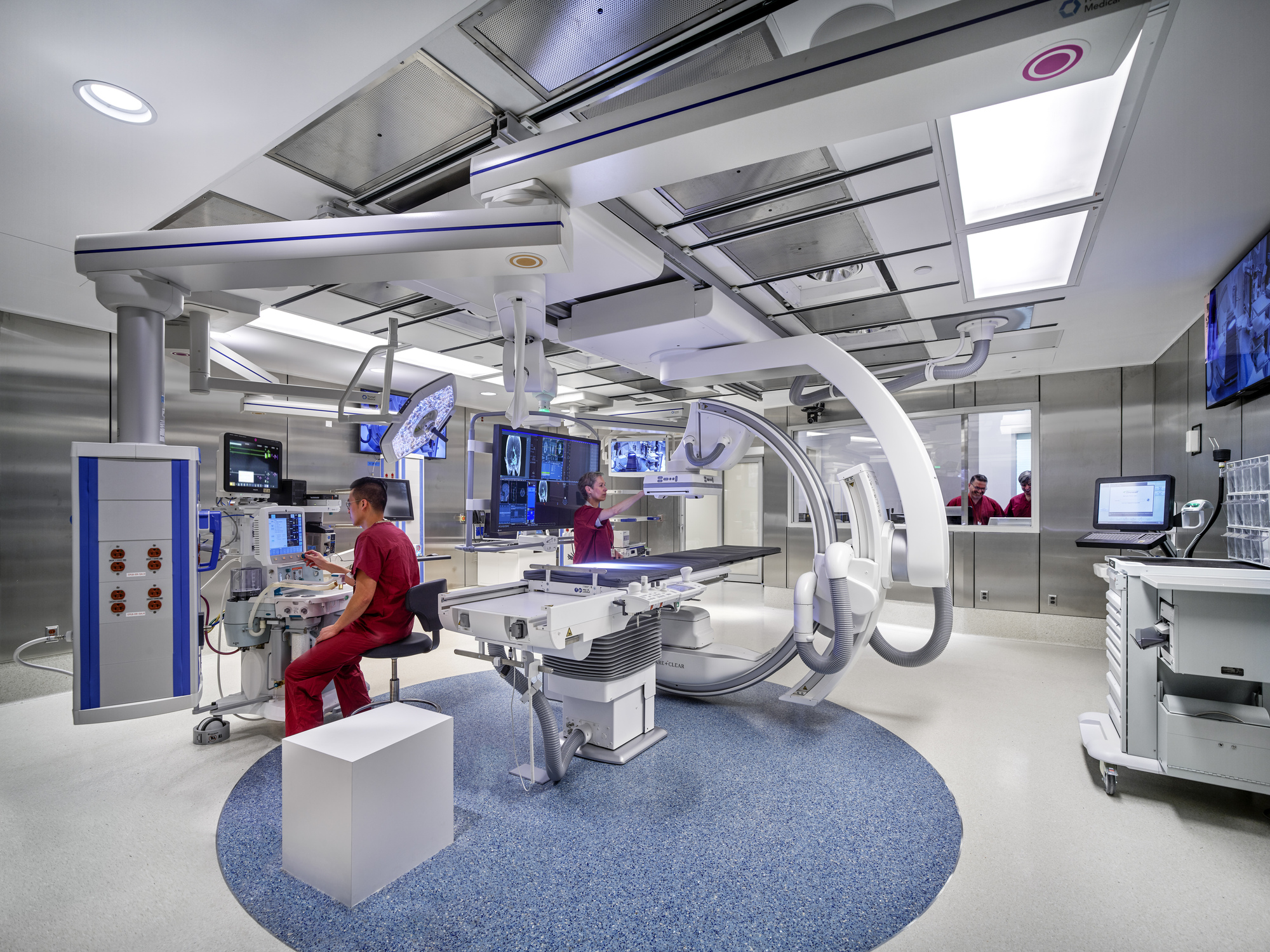

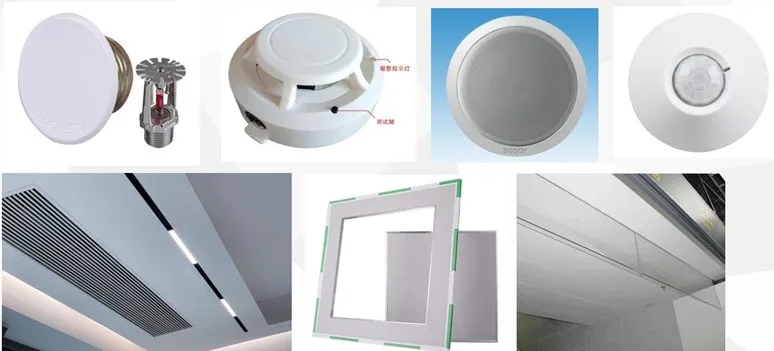

在吊顶上有天花造型、灯具、风口、喷淋、烟感、检修口等等...这些出现在天花上造型及设备，都需要用图纸表现出来。

通常需表达的内容如下：

a、天花造型、艺术装置；

b、天花灯具；

c、喷淋；

d、烟感；

e、广播喇叭；

f、风口（空调风口、消防排烟风口)

g、监控摄像头；

h、安全出口、疏散指示；

i、检修口；

j、防火卷帘（双轨卷帘、单轨卷帘);

k、挡烟垂壁;

l、图例说明。

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

我们已经知道了绘制综合天花图的目的，以及需要表达的内容，那么，接下来就一起聊一聊综合天花图具体的绘制流程。

综合天花是在装饰天花的基础上做的，所以，需要先把天花造型确定下来，那么就需要先绘制天花布置图，用来初步提资。重点把控天花标高、材质、造型、装饰灯具与工程灯具等。

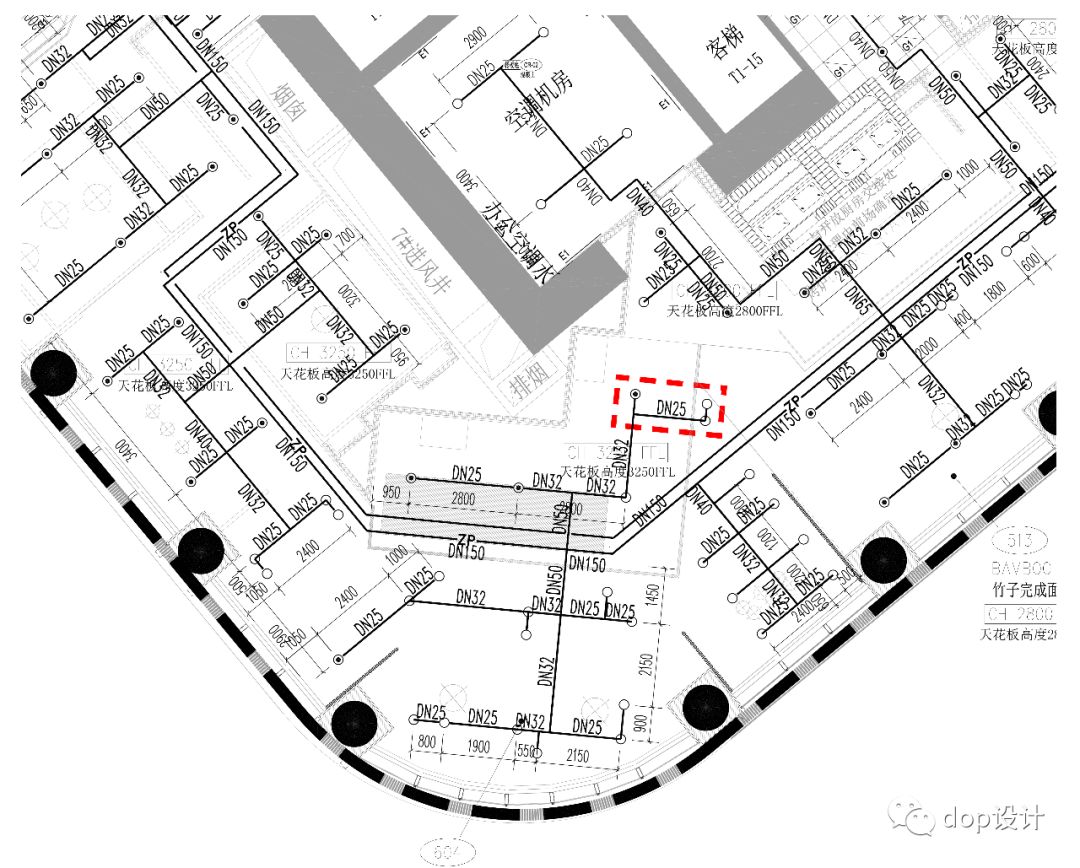

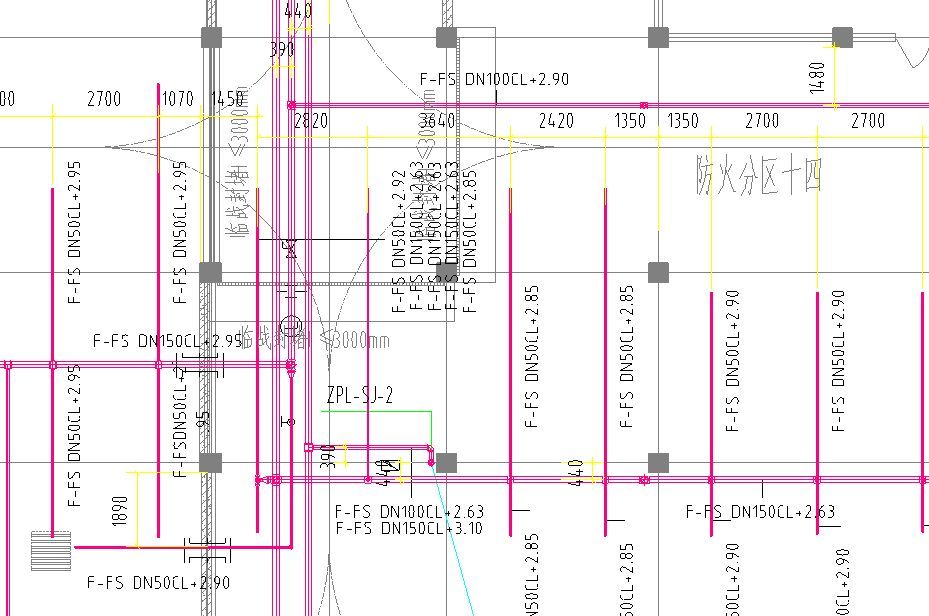

天花布置图完成后，交给相关配合专业进行深化设计，然后将他们的深化图纸整合起来，统一“叠”在天花布置图上（包含消防，强弱电，暖通点位等），检查各专业的末端点位是否与装饰天花布置图的造型及标高冲突。

若有点位、标高、造型等设计冲突，先以装饰天花布置图为主，根据天花标高，造型等信息，对相关配合专业的点位进行微调。

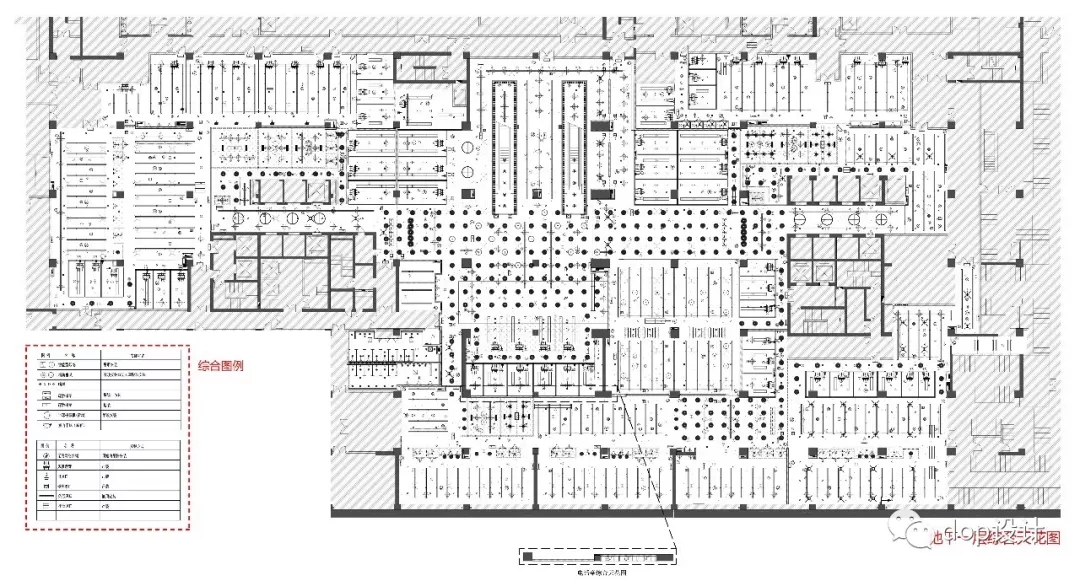

待图纸调整布置后，便形成初步的综合天花图。接着把已经初步成型的综合天花图交给各个相关配合专业，让其各自检查综合天花图上对应的点位能否实现，若可实现，便按照综合天花图的点位进行调整。

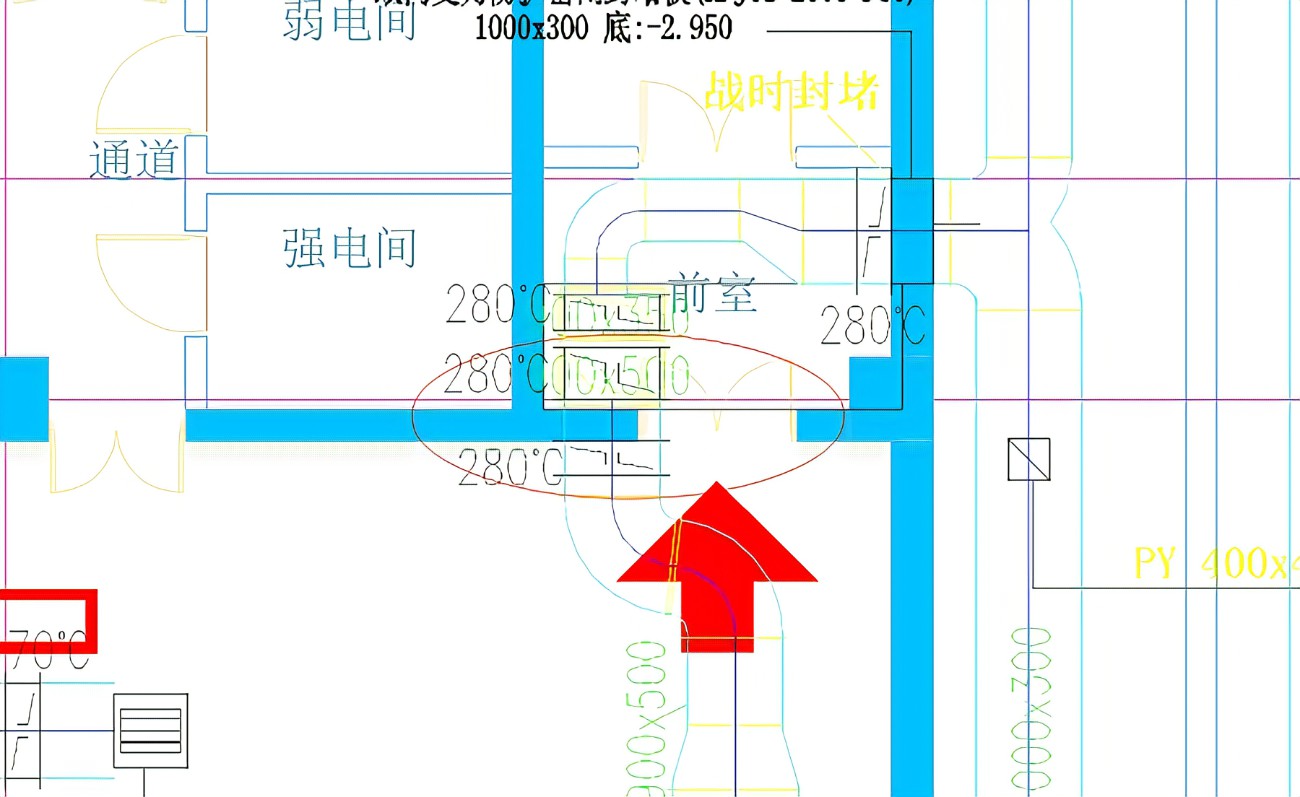

进行到这一步时，必然会碰到配合专业的点位与装饰设计碰撞，甚至各专业点位之间互相碰撞的情况，所以，做到这一步，一定要事无巨细的把各专业有冲突的情况以「分部分项」清单的形式记录下来。为下一个步骤做好充足的准备。

根据统计出来的问题清单，与各专业设计师沟通，根据现场情况和各专业间的冲突，进行碰撞点位的协调与调整。直至各专业的点位和管道最终与装饰效果不冲突后，综合天花图的点位布置工作才算完成。

协调完成后，最后将各专业的图纸及反馈意见汇总，由我们做最后的整理出图工作。最终，这份整合了各专业在天花上点位的图纸，就可以签字盖章出蓝图了。

绘制综合天花图时一定要细心，否则一个不小心，可能又会重新进行一遍如上步骤，这样一来不仅费时费力，还会降低各专业对室内设计的能力信任，对后期工作开展极为不利。

www.shejidedao.com丨联系VX：dop032  回复“公众号”加群

排布综合天花(或各专业点位)时，除了要保证装饰饰面层的美观性之外，更重要的还是要保证其点位本身的设置及点位与点位之间的规范性。

a、电气系统：强电系统（动力、照明），弱电系统（电讯、电视、报警、智能等）

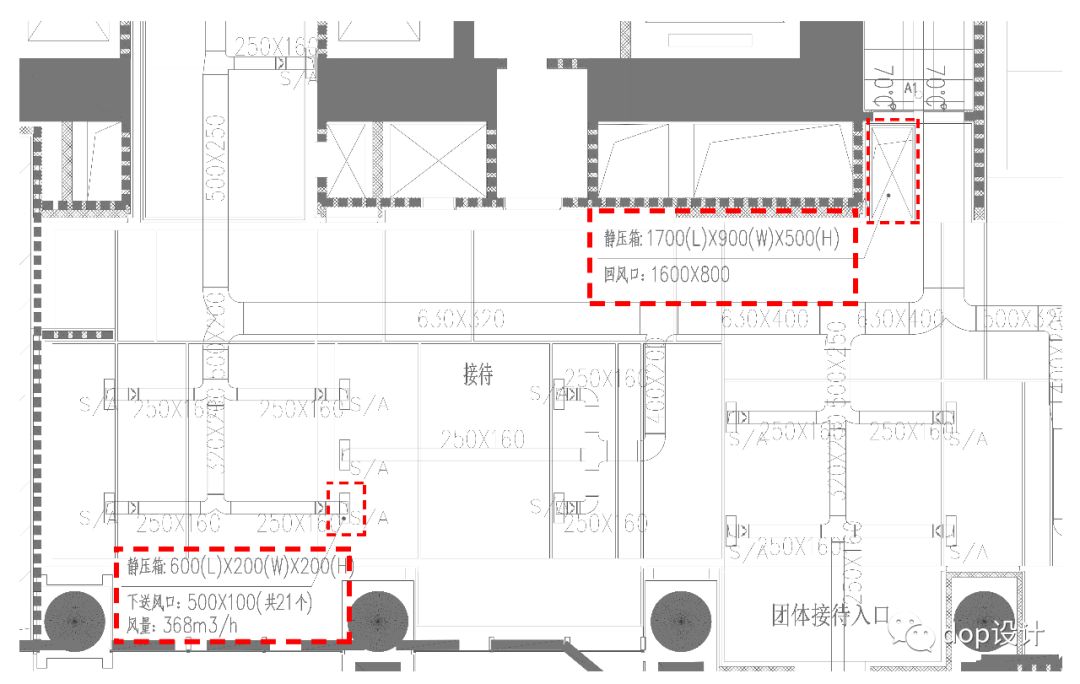

b、暖通系统（通排风、防排烟）

c、给排水系统（生活用水、生产用水、消防用水、污水、废水、雨水等）

d、消防系统

e、机械设备系统

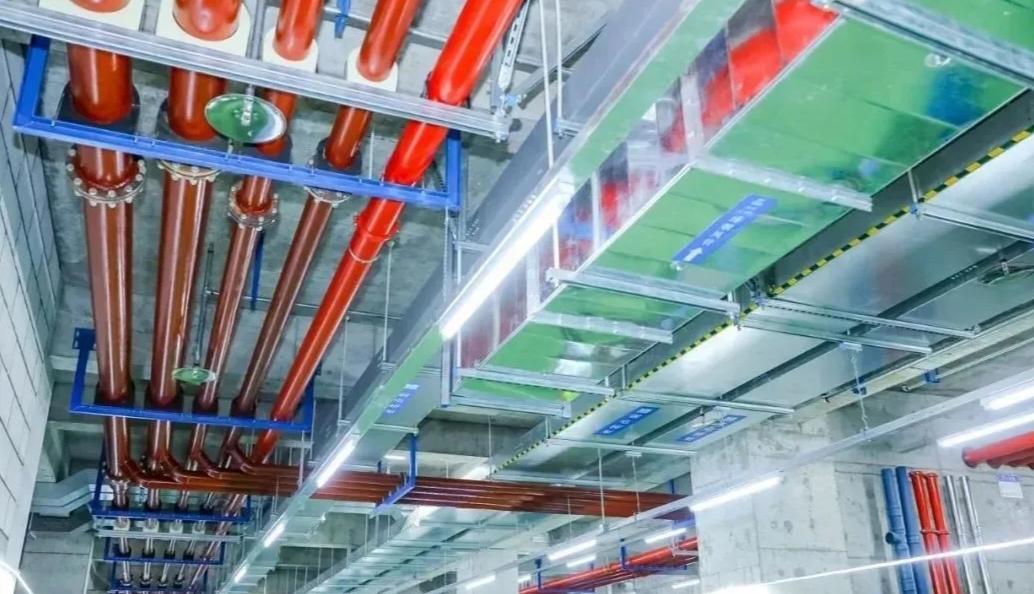

a、机电系统虽独立，但与设计及施工有着种种关系，如吊顶的标高和机电管线的安装标高，机电末端点位布置和吊顶装饰美观度，机电检修孔布置和吊顶装饰面等等。因此，吊顶上部空间机电管线应合理布置和平衡。

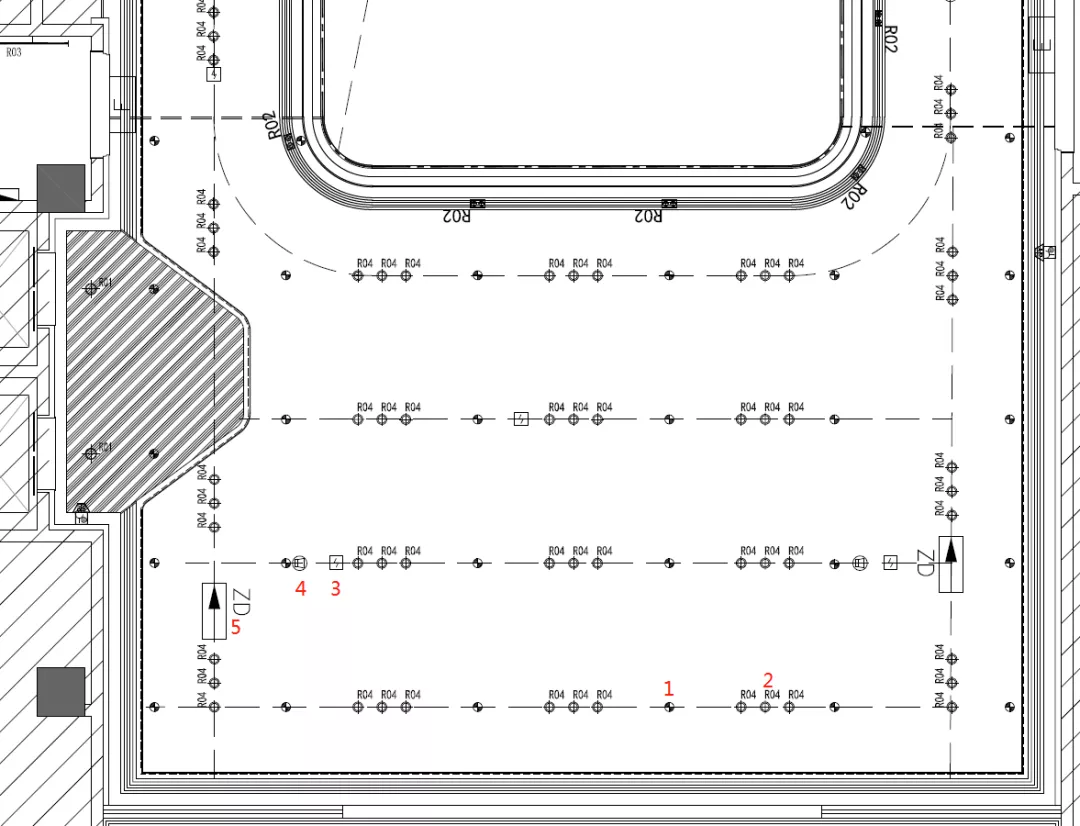

b、同一差不多轴线位置的机电点位尽量做到一条线上。走廊机电末端点位没什么特殊要求，居中一条直线布置。各机电点位位置尽量等距离设置。

面布置图上体现，且机电点位布置必须符合规范要求。
