轻钢龙骨隔墙，需要加地梁吗 ?

 图文内容呈现

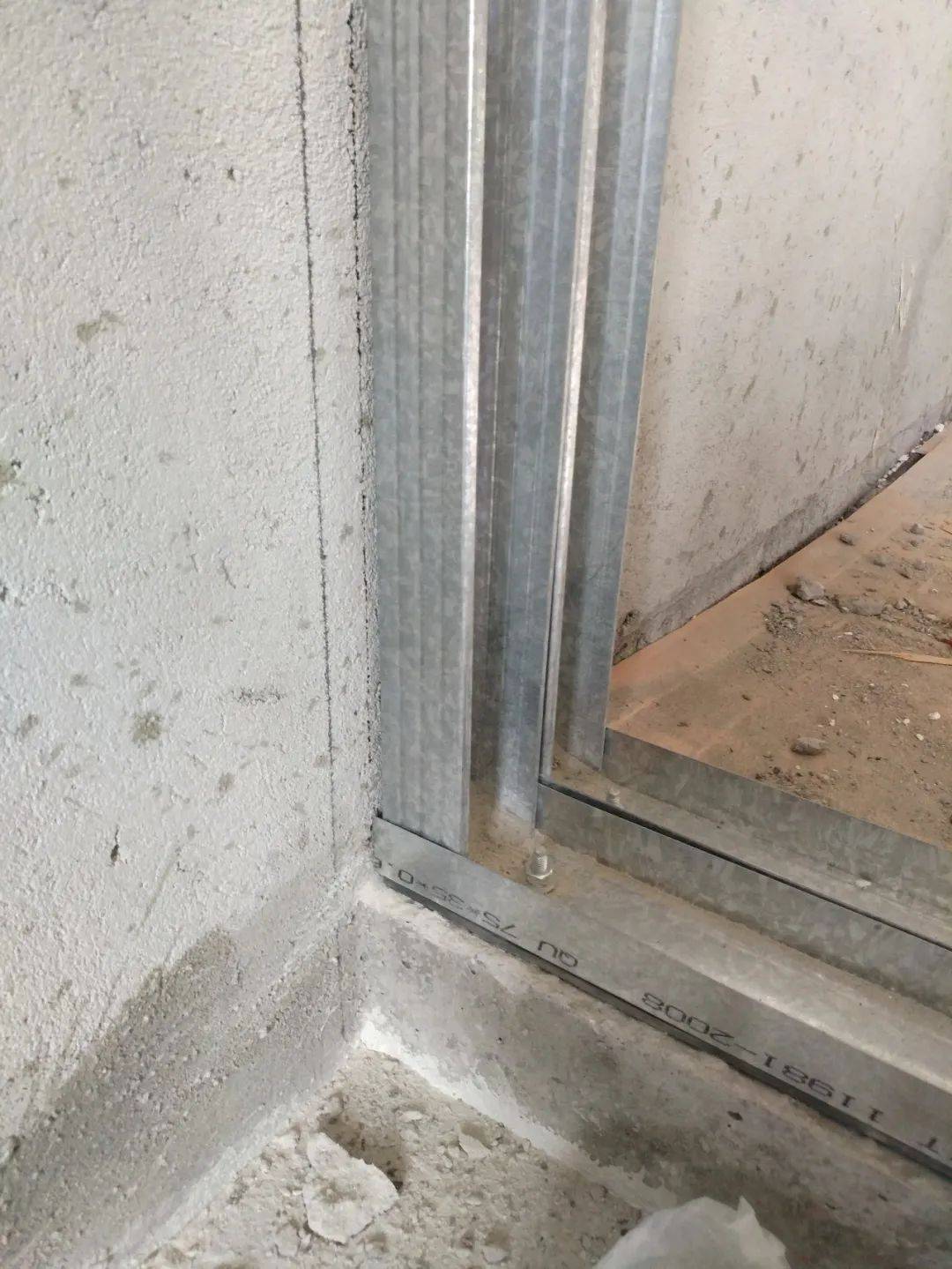

轻钢龙骨隔墙，在设计时，到底要不要做地梁？

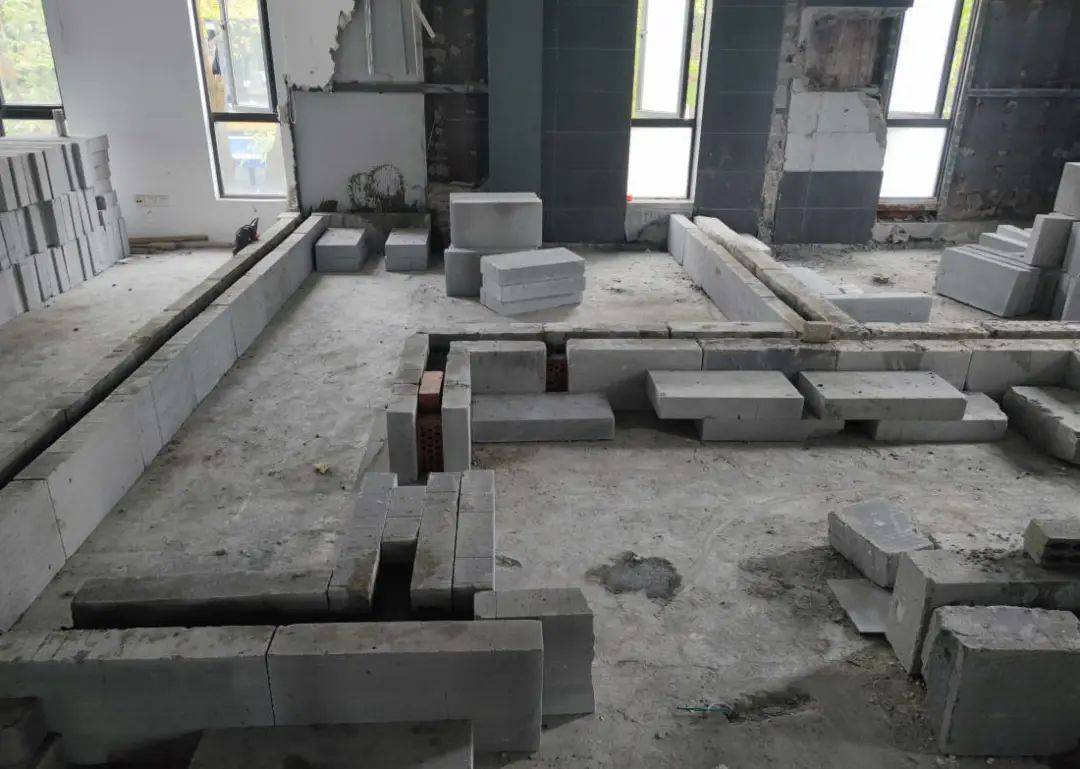

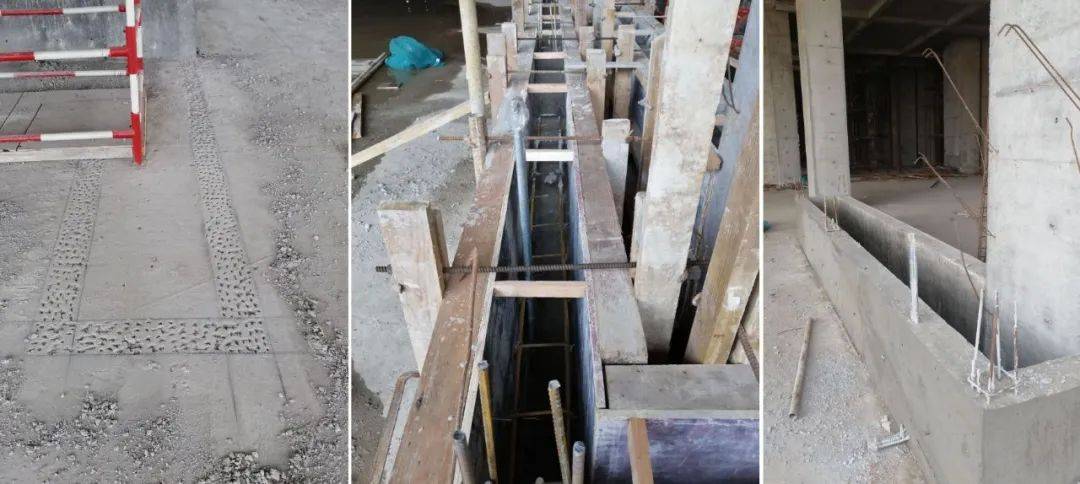

我们都知道，地梁是用来起防撞、抗震和防水作用的,

不过，如果干区湿区都做地梁，成本和工期都会增加

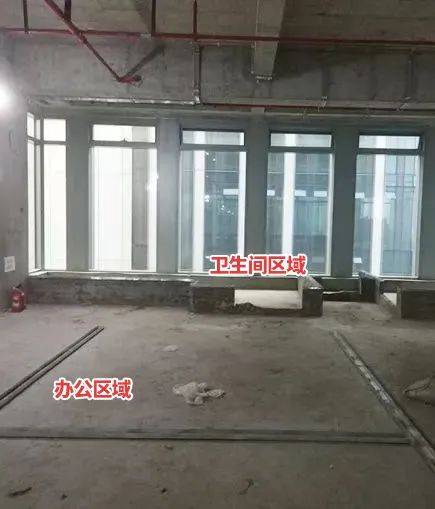

所以，在设计时，都是“干区不加湿区加”的设计原则

具体的节点做法，是这样的:

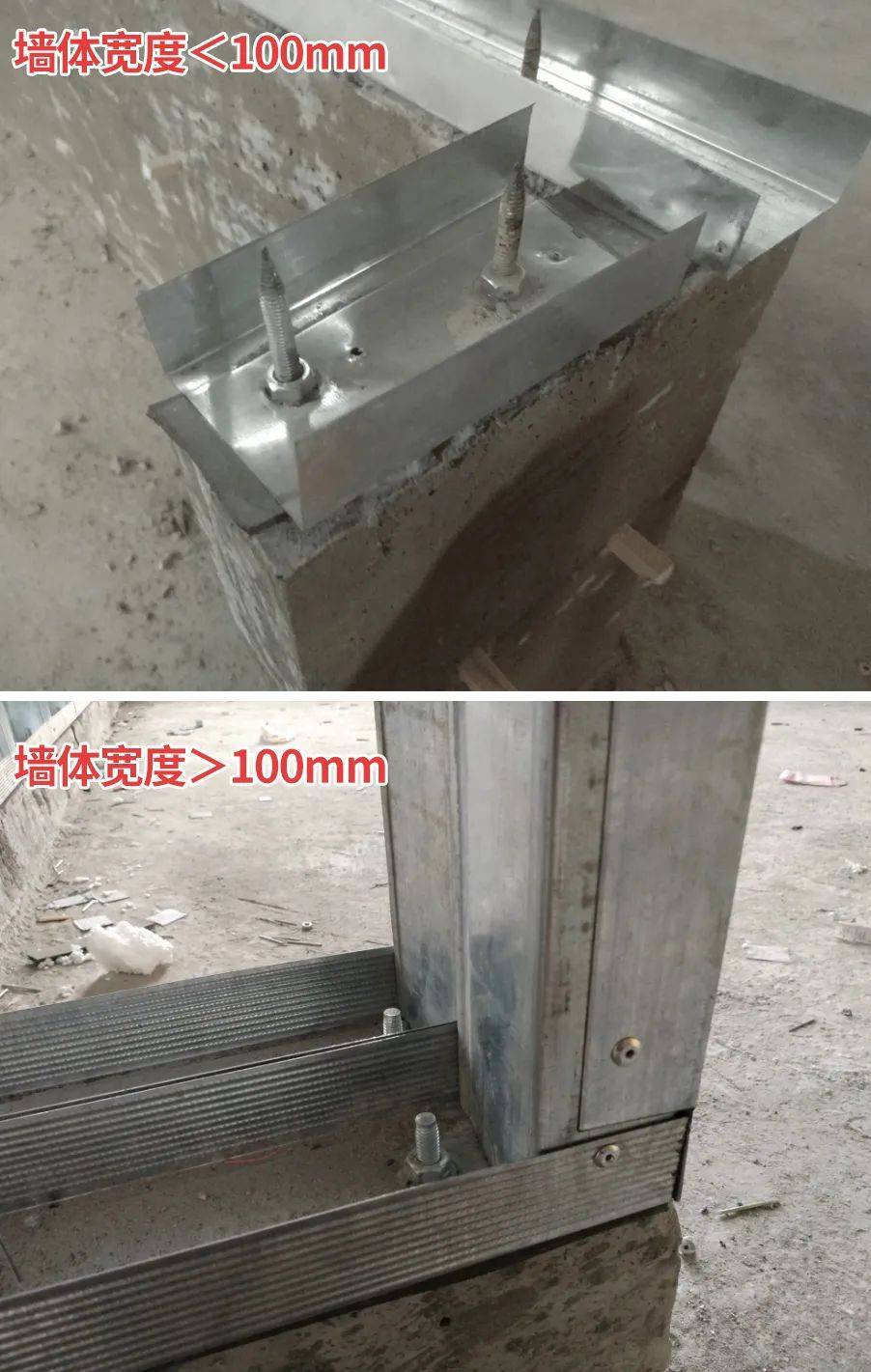

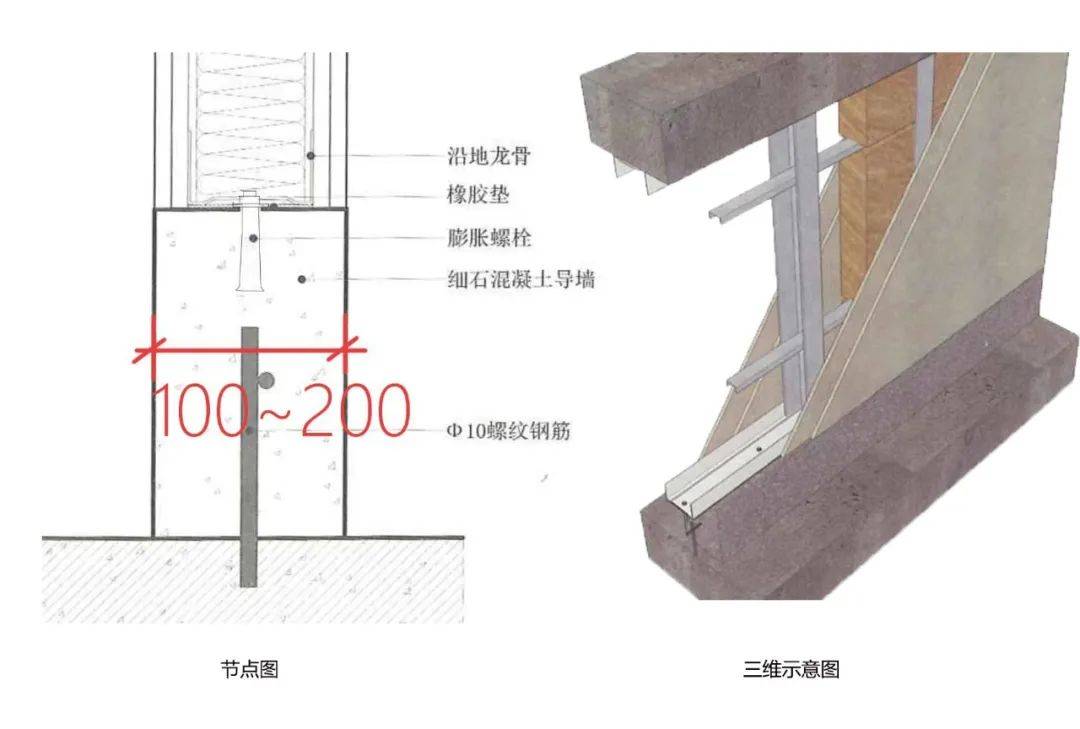

当墙体宽度＞100mm，用传统的做法

把钢筋埋入楼板，增加地梁和楼板的拉结力:

再通过膨胀螺栓把隔墙和地龙骨连接上

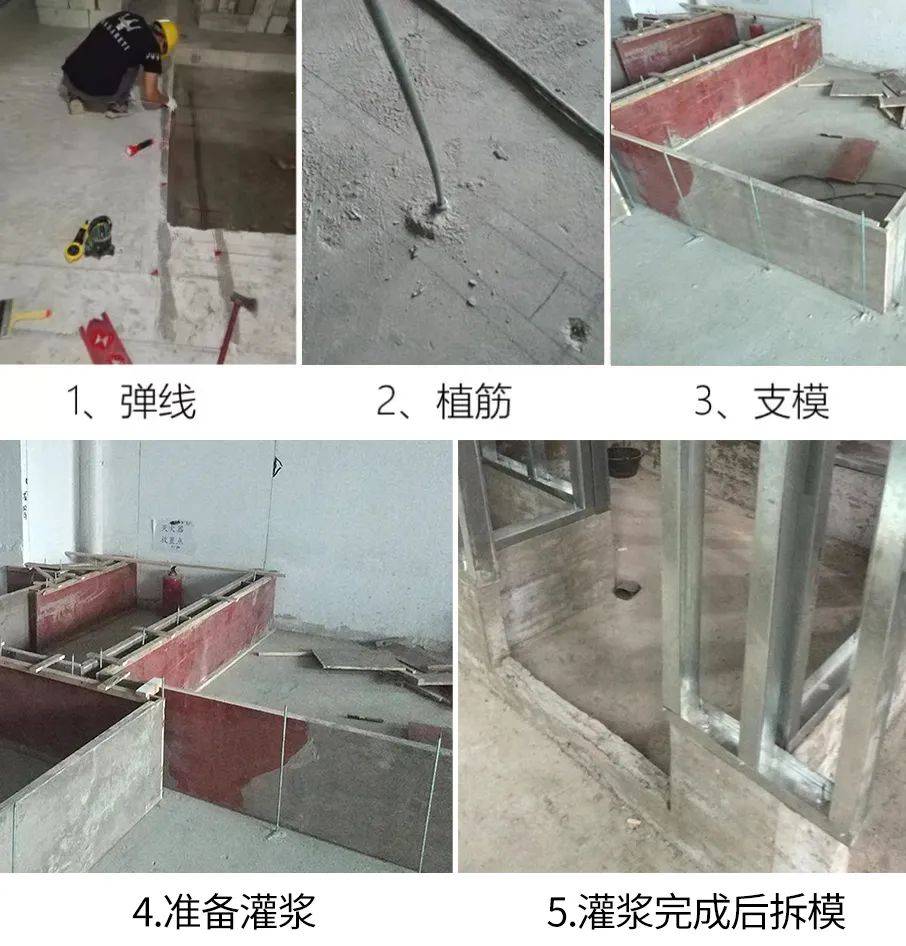

总结一下，大概流程是这样的：

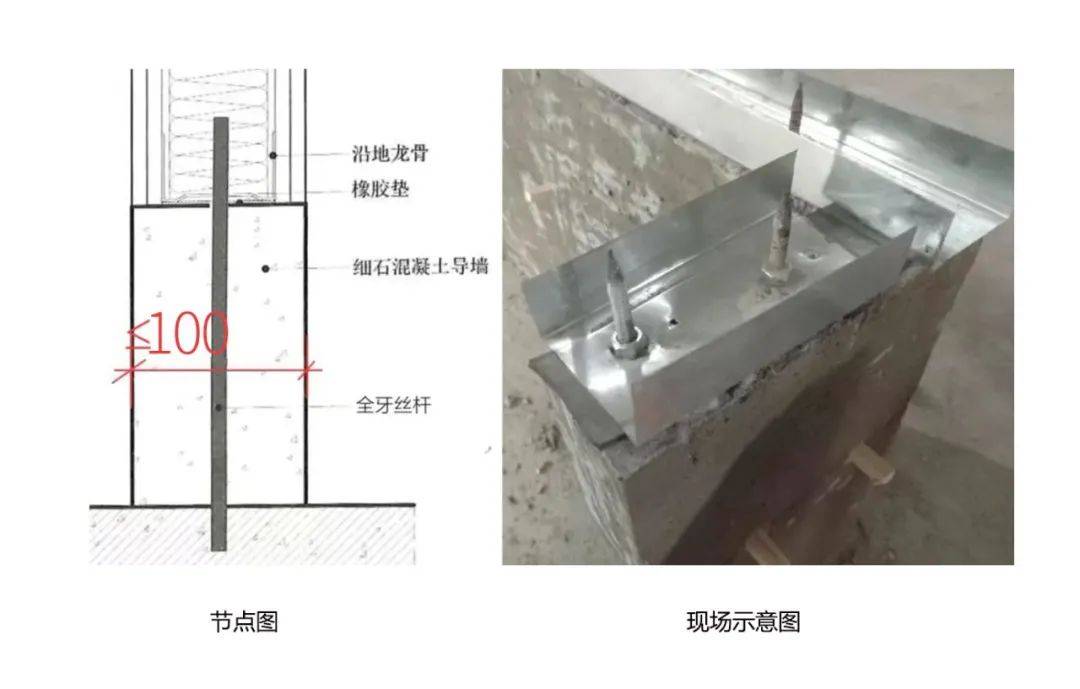

当墙体宽度＜100mm时，就用全牙丝杆贯穿地梁和轻钢龙骨，拉结隔墙和楼板：

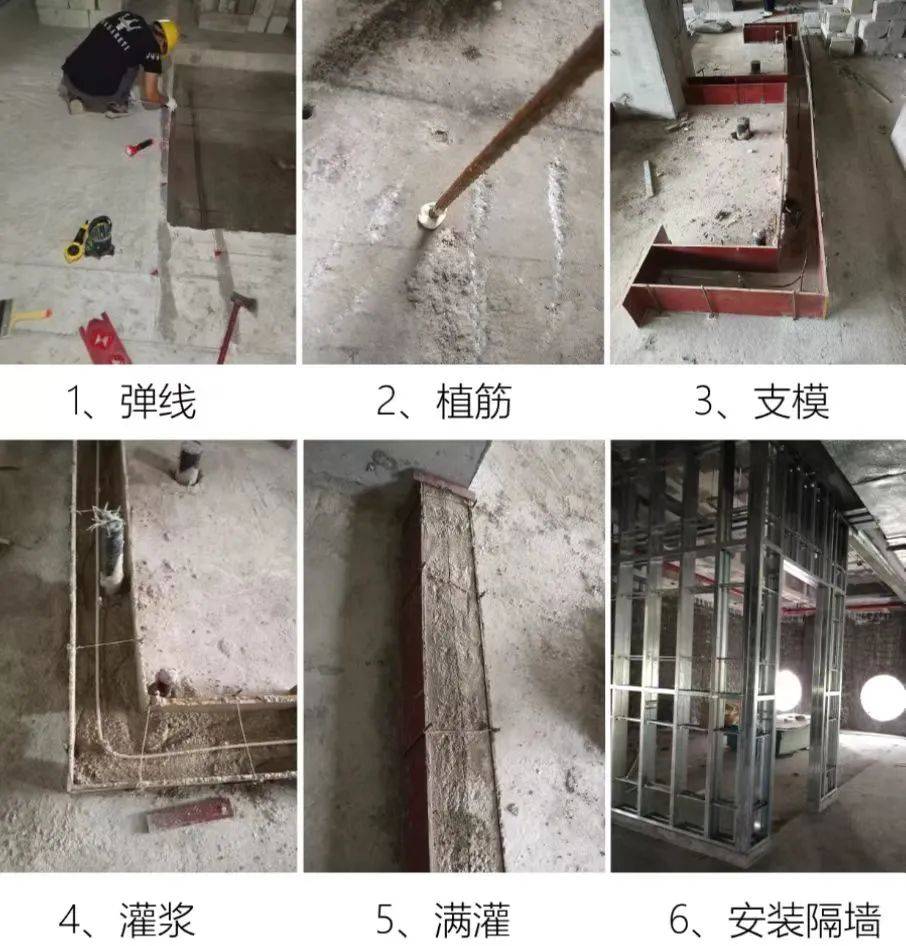

大概流程是这样的：

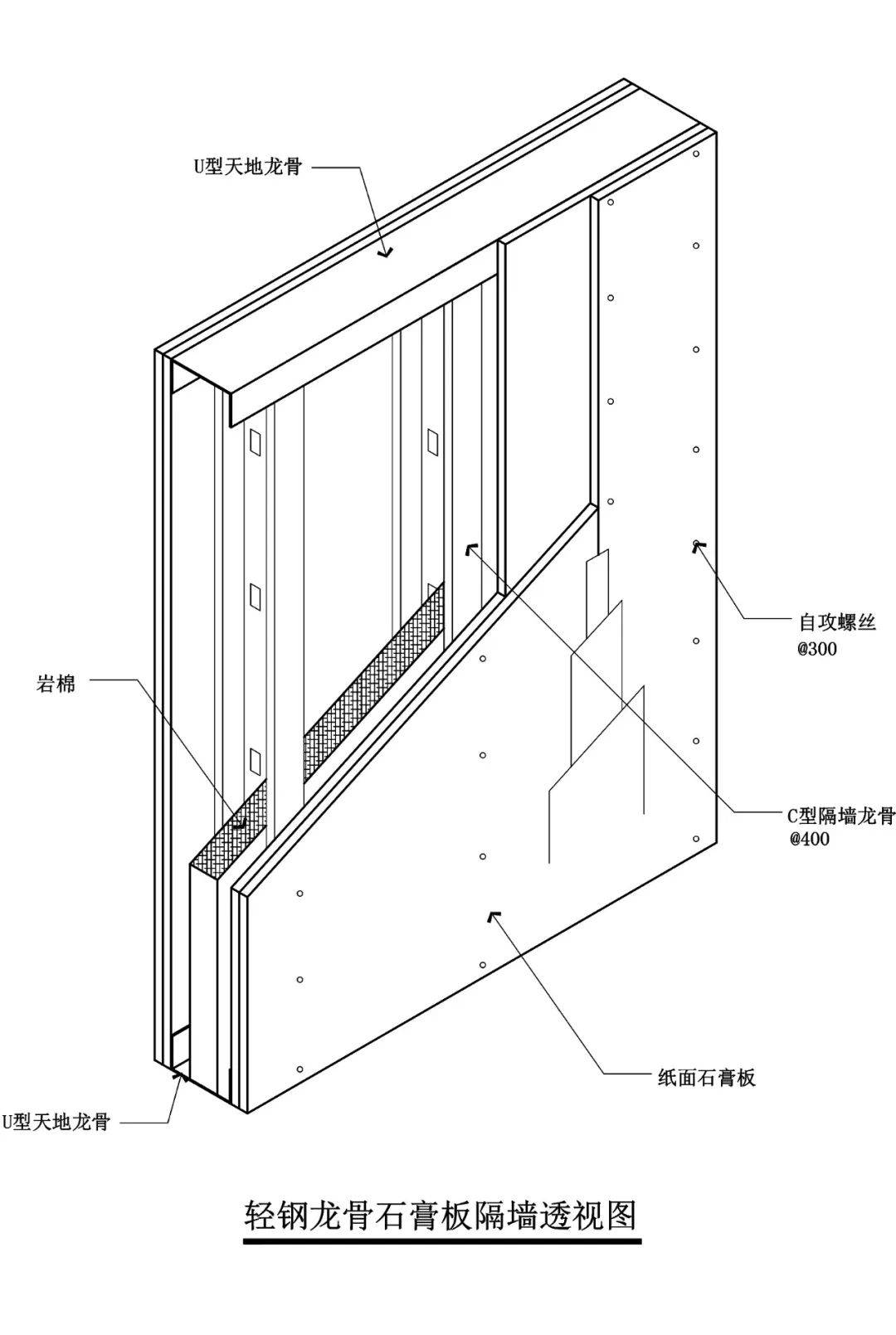

最后，来看一张地梁的深化节点图：

怎么样，今天的内容看完轻钢龙骨隔墙，要不要加地梁？怎么加？你知道了吗？
