“万物智联”的数字经济时代，使得智能系统早已融入生活点滴中。家居空间设计也悄然发生着蜕变，智慧生活的科技感和便捷性使其渐渐成为家居设计的主流核心。
今天我们就来聊一聊智能家居中最基础也是最重要的一个组成部分——家居智能照明系统。
（图片来源：google.cn）
小编家里已经在使用家居智能照明系统了，亲测好用，还没了解这部分内容的设计师一起学习起来吧！
（本文只单独探讨家居智能照明系统，暂时不探讨与其他智能系统配合使用的情况）
1、什么是家居智能照明系统？
2、家居智能照明系统的设计应用
什么是家居智能照明系统？
（图片来源：google.cn）
1、家居智能照明系统的定义
家居智能照明系统，简单来说，就是在家居空间内，对灯光进行智能控制与管理的系统。
进一步解释：用遥控、定时、集中、远程等多种控制方式，对白炽灯、日光灯、节能灯、石英灯等多种光源，进行软启、调光、一键场景、一对一遥控及分区灯光全开全关等智能管理的系统。
（图片来源：google.cn）

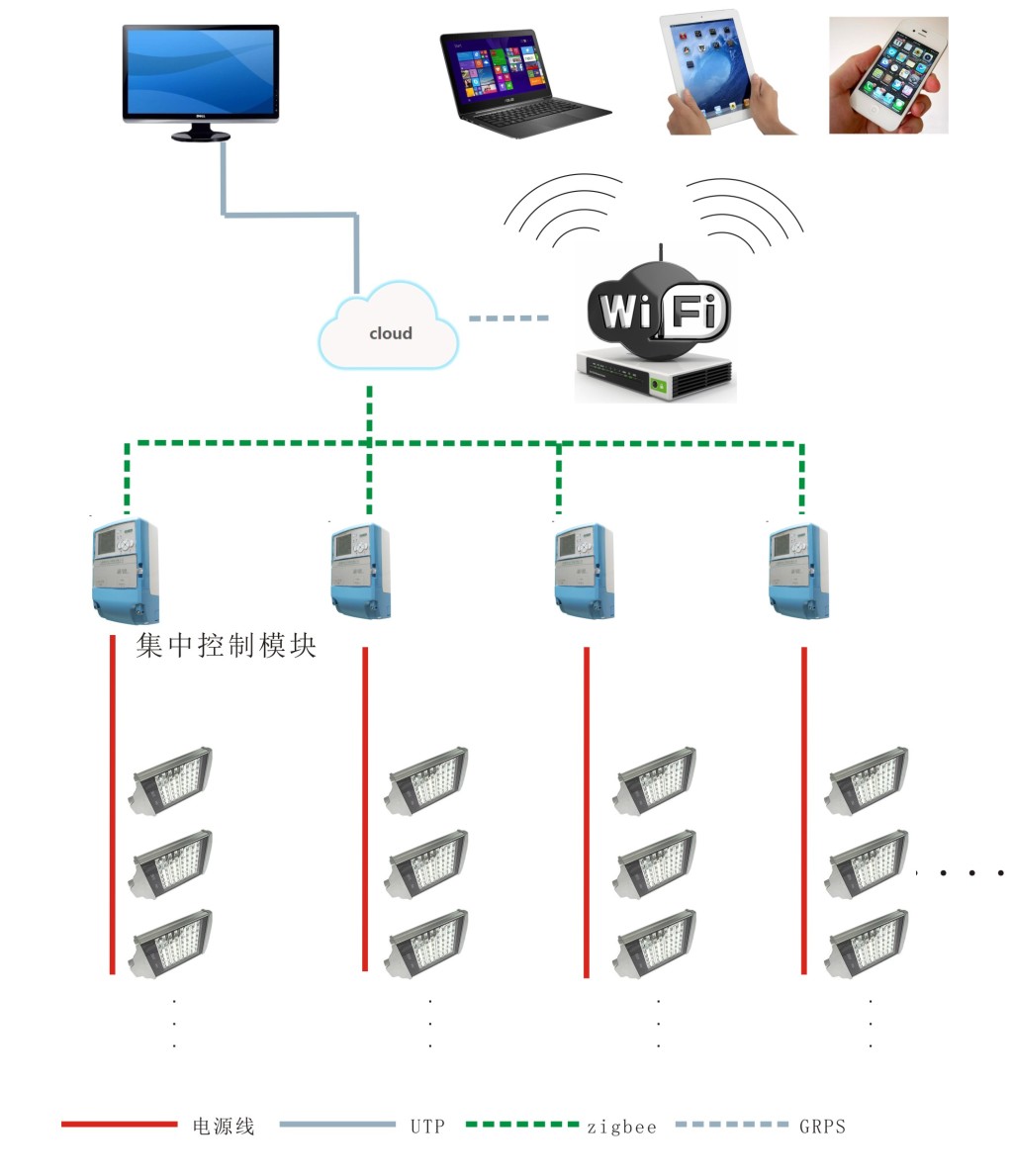

家居智能照明系统是基于计算机控制平台的全数字、模块化、分布式总线型控制系统。
主控系统、智能模块之间通过网络总线直接通信，利用总线使照明、调光、场景、控制等实现智能化。
2、家居智能照明系统的特点
（图片来源：飞墨设计）
a、节能环保；
b、可自动化、智能化操作；

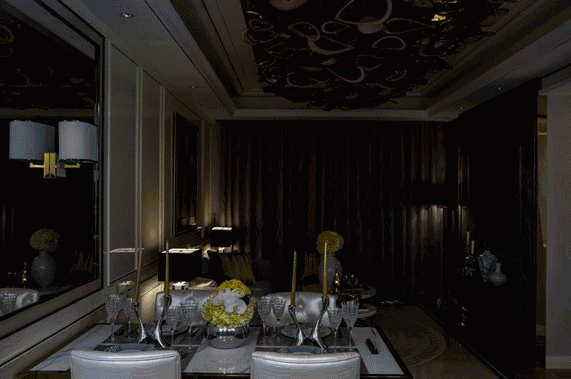

c、可以调节亮度、色温、颜色等，具有软启功能；
d、人性化、私人化、定制化，满足不同需求；
e、灯具样式及控制方式多样，适用广。
3、家居智能照明系统的组成
家居智能照明系统中的总线型构架通常由系统电源、智能网关主机系统、智能模块（控制器）、触发界面、灯具等基础部件组成。
△系统组成示例
（图片来源：google.cn）

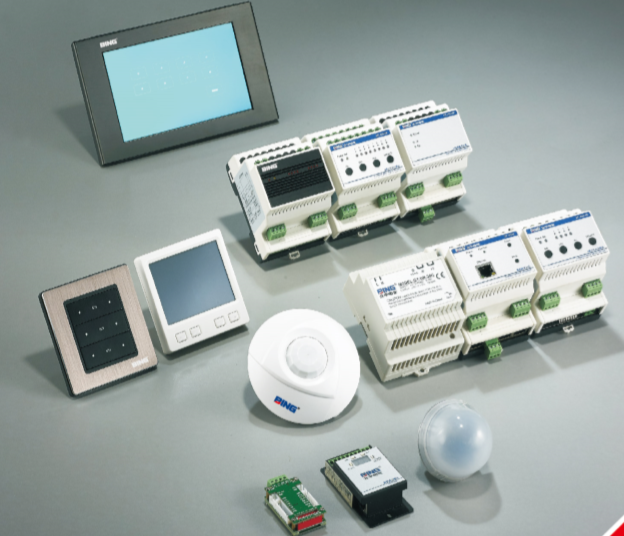

a、智能模块（控制器）包括调光模块、开关模块、时间管理模块等。
△智能模块示例
（图片来源：google.cn）

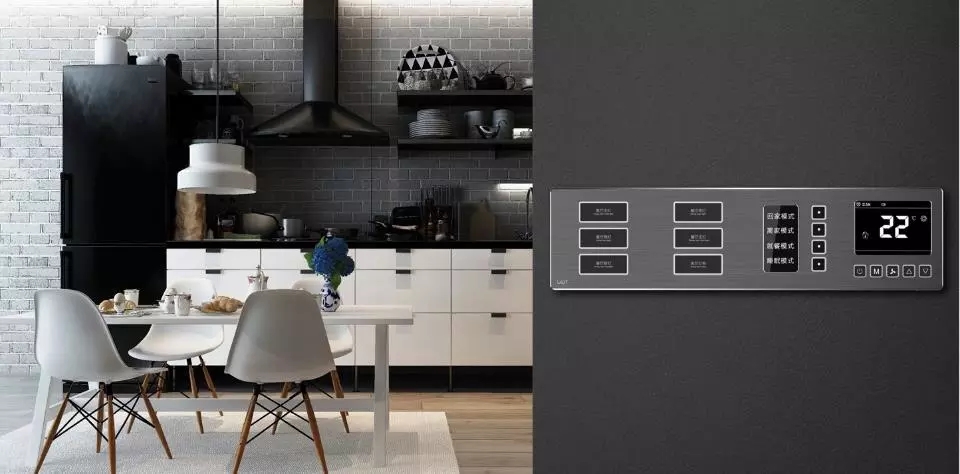

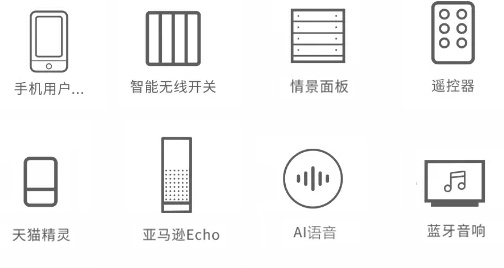

b、触发界面包括控制面板、软件控制、遥控器、智能语音控制、智能传感器等。
△常用触发界面示例

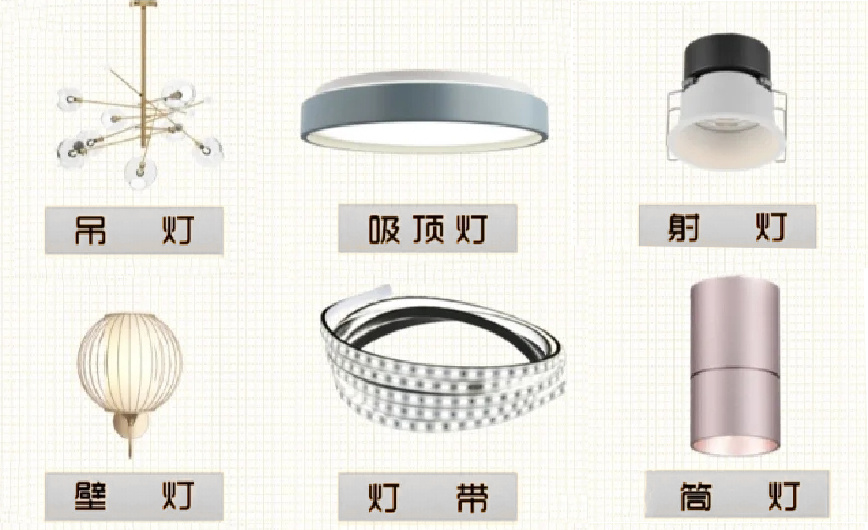

d、灯具的选择上，如果只是控制灯具的智能开关功能，使用普通的白炽灯、日光灯、节能灯、LED灯等灯具即可。
调光功能需使用带调光接口的智能灯，感应功能则需使用感应灯。
△常用普通灯示例

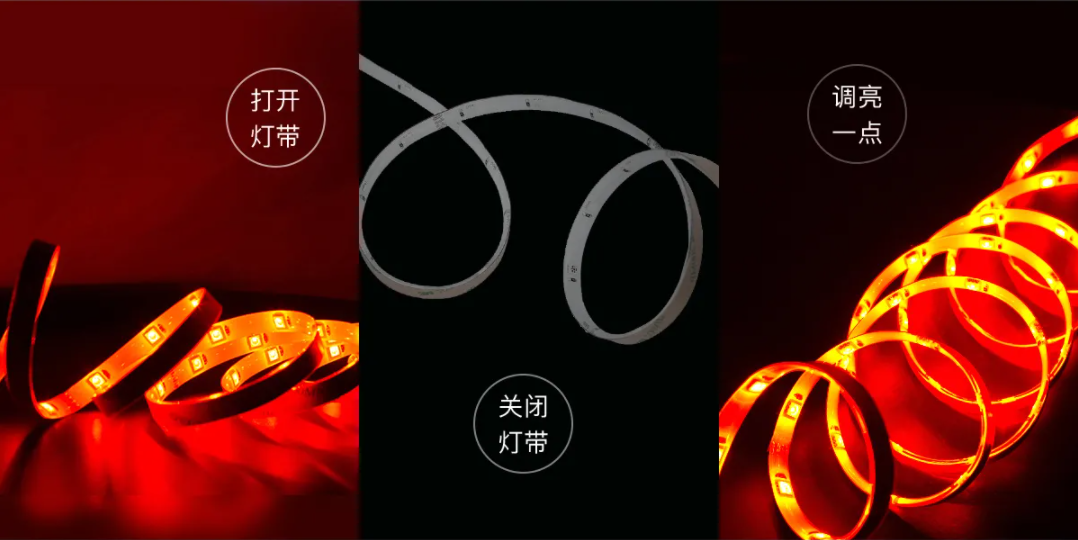

△智能灯（智能灯带）示例
（图片来源：google.cn）

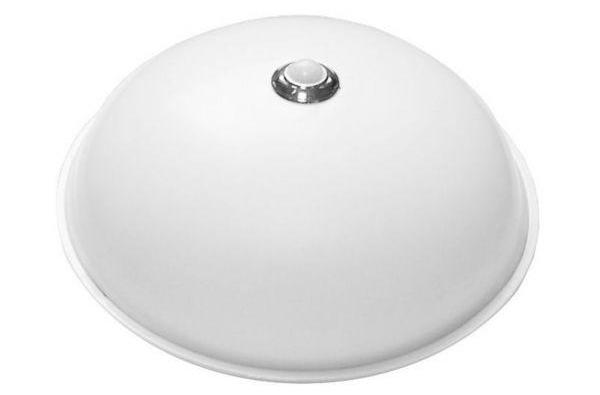

△感应灯示例
4、家居智能照明系统的工作原理
利用电力线载波技术及信息传输协议，来实现通过弱电控制强电的方式，控制回路与负载回路分离。
这样说可能不好理解，直接看图：
（图片来源：google.cn）
5、功能分类
家居智能照明系统最基本的功能就是对照明设备的智能控制，按照控制功能的不同，大致分为5类：定时控制、一键开关、远程控制、感应控制、情景模式。
▽定时控制
（来源：google.cn）
▽一键开关
（来源：google.cn）

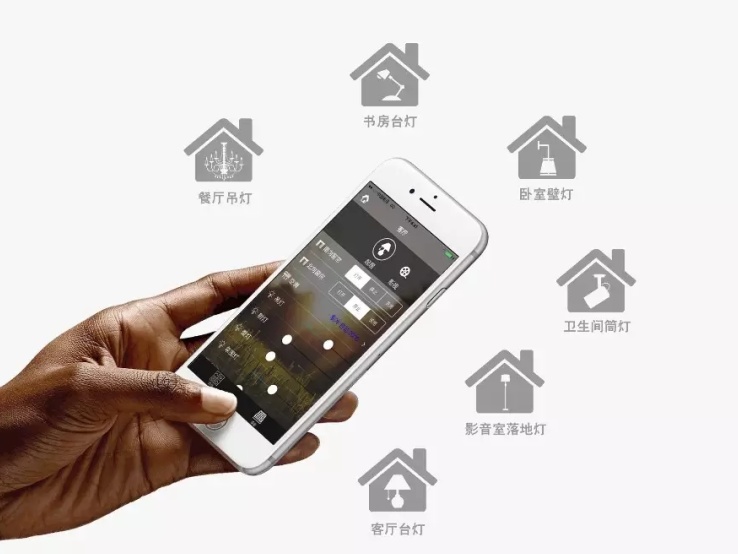

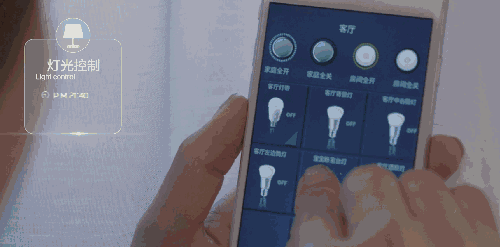

▽远程控制
（来源：google.cn）
▽感应控制
（来源：google.cn）
▽情景模式
（来源：google.cn）
通常与其他智能模块组合使用，形成专属情景模式，如：回家模式、离家模式、会客模式、休闲模式、观影模式、用餐模式、起床模式、睡眠模式、起夜模式。
▽回家模式
（来源：google.cn）
▽离家模式
（来源：google.cn）

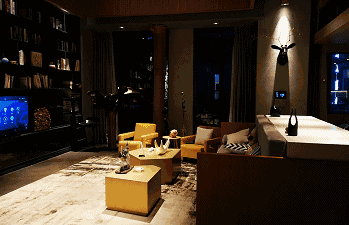

▽会客模式
（来源：google.cn）
▽休闲模式
（来源：google.cn）
▽观影模式
（来源：google.cn）
▽用餐模式
（来源：google.cn）
▽起床模式
（来源：google.cn）
▽睡眠模式
（来源：google.cn）
▽起夜模式
（来源：google.cn）
家居智能照明系统的设计应用
（来源：google.cn）
通常家居智能照明系统的电路布线方案及安装都是由专业厂家来完成的，专业的事要由专业的人来做。
设计师们要做的是了解产品，知道如何让产品为自己的设计更好的服务，毕竟智能系统只是辅助手段。
接下来，来看看家居智能照明系统是如何设计应用的吧！
1、调研分析

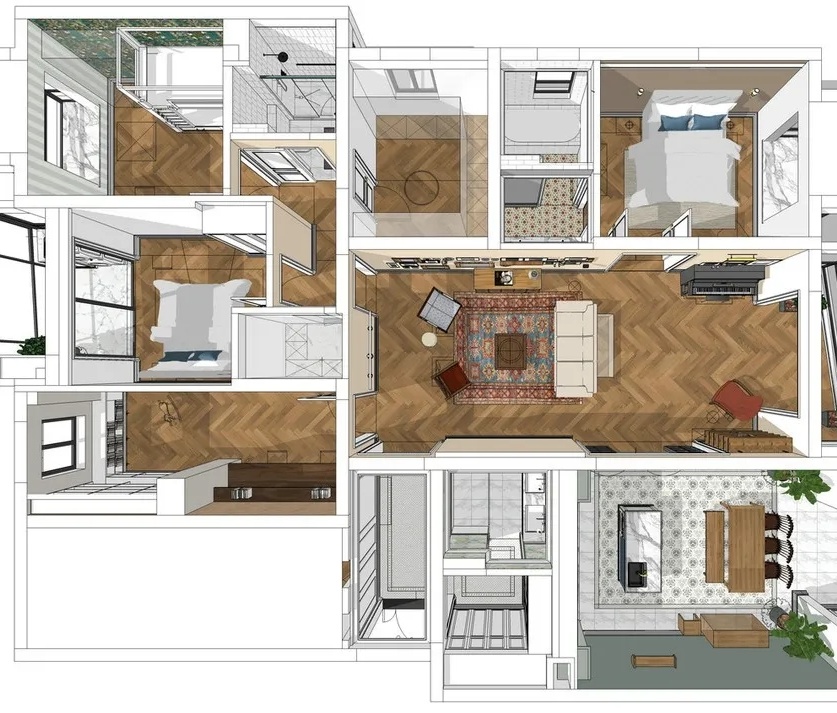

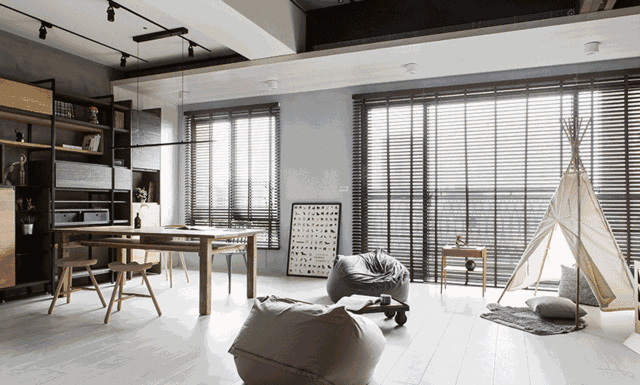

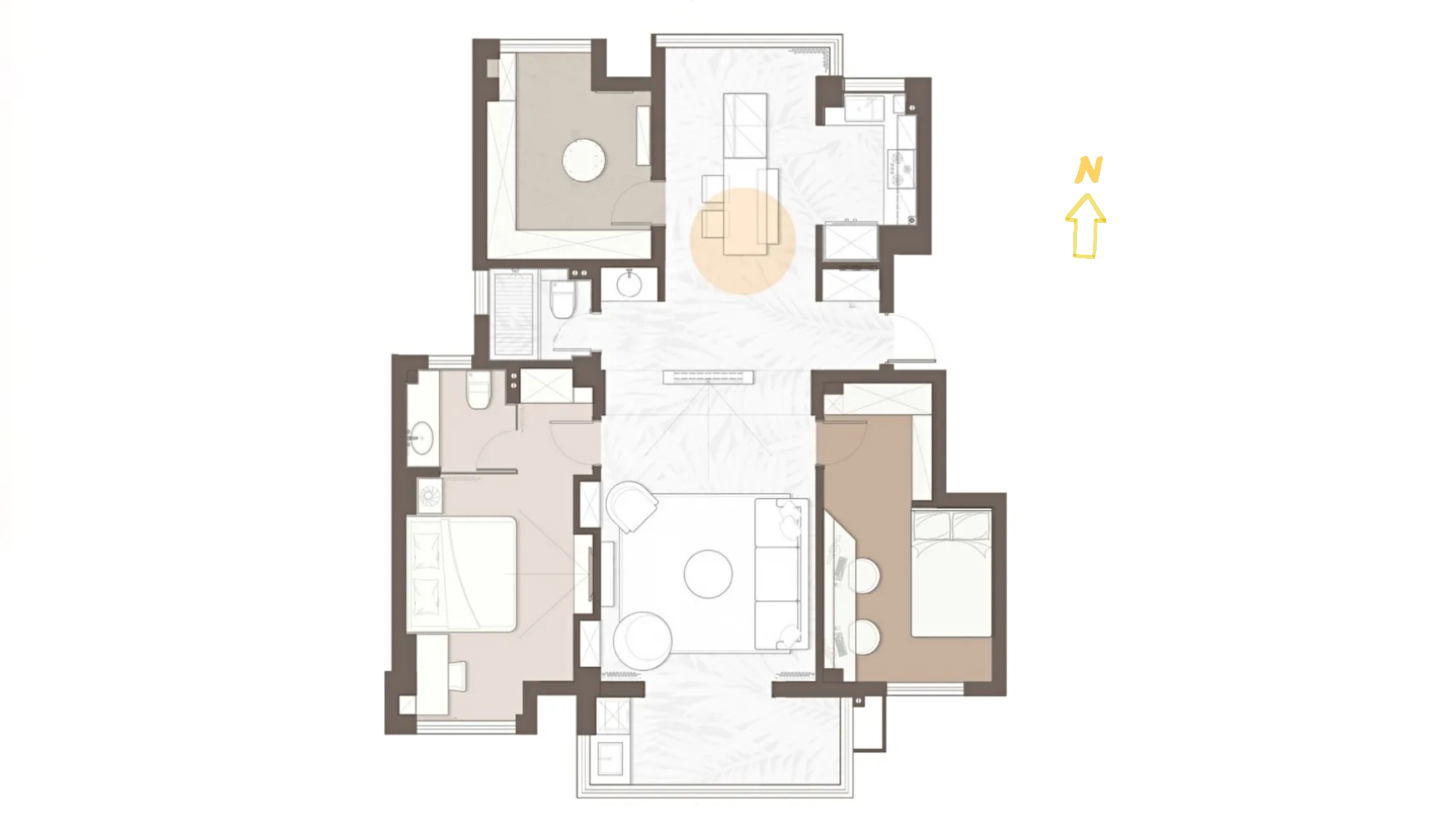

a、调研常规的房屋信息，分析现有空间的特征。
（图片来源：google.cn）
b、通过色彩、样式、材质、家具、配饰等信息内容的调研，分析确定业主的基本风格需求及空间喜好。
（图片来源：google.cn）
c、除了常规调研分析的内容外，应用智能化产品设计时，最重要的是精准设计，需要深入的调研业主的生活习惯和日常家居功能需求。
d、调研业主倾向使用的智能产品类型、正在使用的智能产品种类（智能手机、智能手环、智能音箱等）、功能模式、成本造价等内容。
（图片来源：google.cn）
e、根据调研内容整合分析，开始设计规划，形成设计雏形。
2、方案设计
家居智能照明系统以普通照明系统为基础，配合适合的智能产品和合理的使用方案来实现个性化、智能化的家居体验。

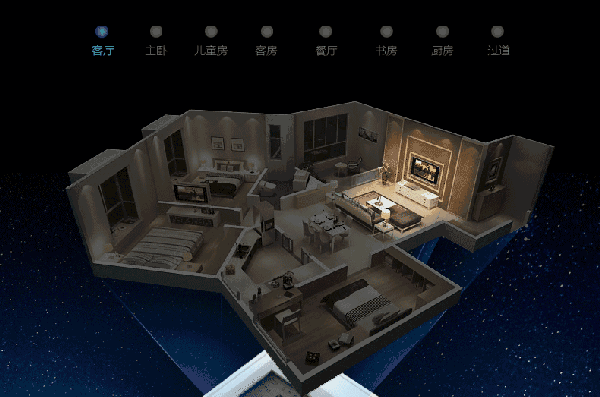

通常以每个功能空间为分区设置智能模块。
（来源：google.cn）

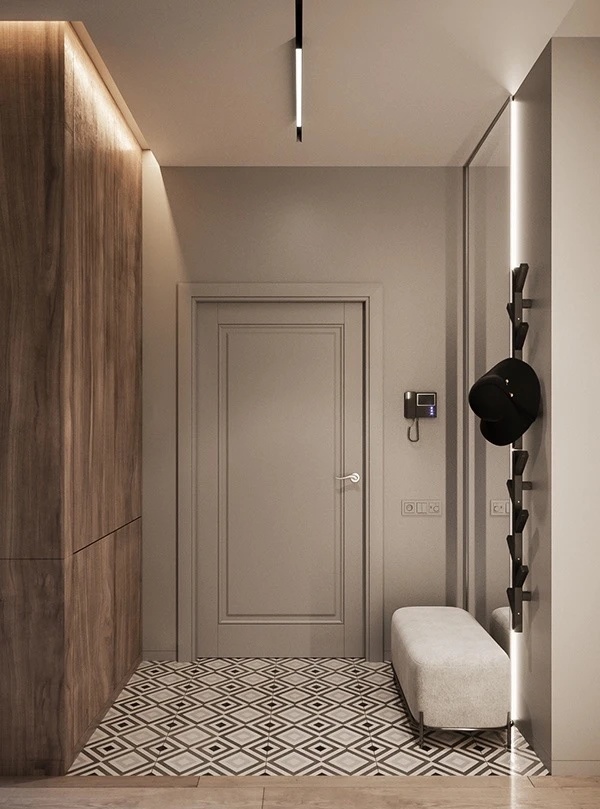

a、玄关
照明设计：普通照明（筒灯或吸顶灯）+重点照明（挂衣区+射灯，台面/底部换鞋区+灯带，柜体内部+灯带）+装饰照明（灯带、射灯等），可以均采用对应形式的感应灯。
灯具选择：筒灯、吸顶灯、射灯、灯带、感应灯等。
功能联动：回家模式、离家模式等。
（图片来源：google.cn）

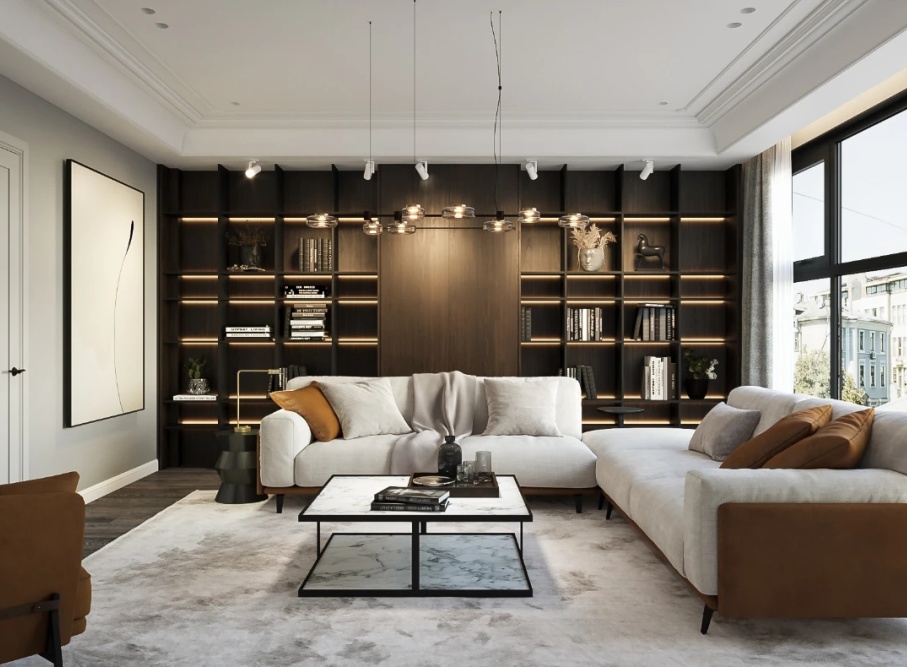

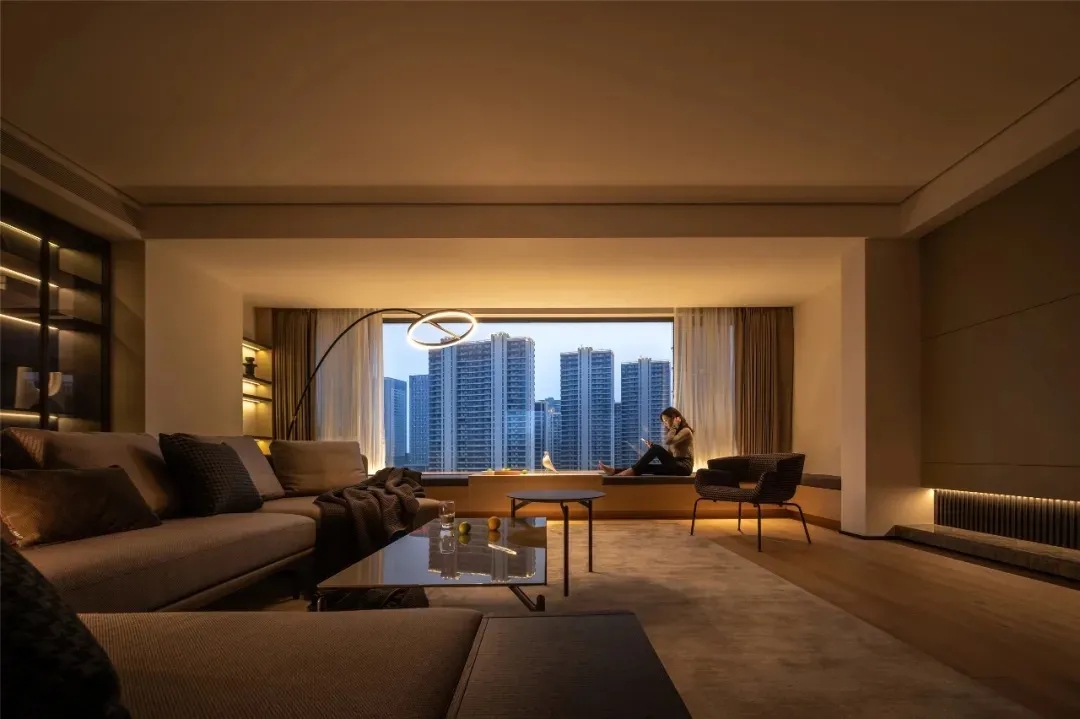

b、客厅
照明设计：基础照明（吊灯或吸顶灯或筒灯或轨道灯）+重点照明（装饰品或阅读等区域+射灯或灯带）+装饰照明（灯带、壁灯、落地灯、台灯等）。
灯具选择：吊灯、吸顶灯、筒灯、落地灯、壁灯、灯带、射灯、轨道灯等。
功能联动：会客模式、休闲模式、观影模式等。
（图片来源：google.cn）

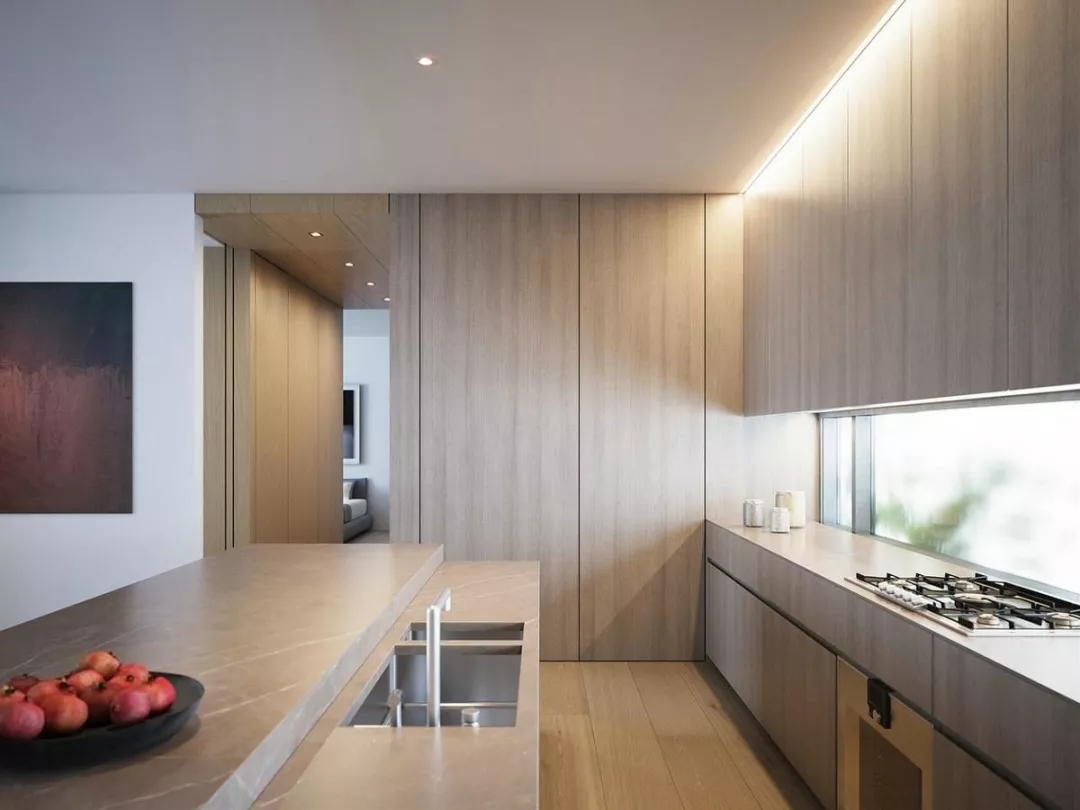

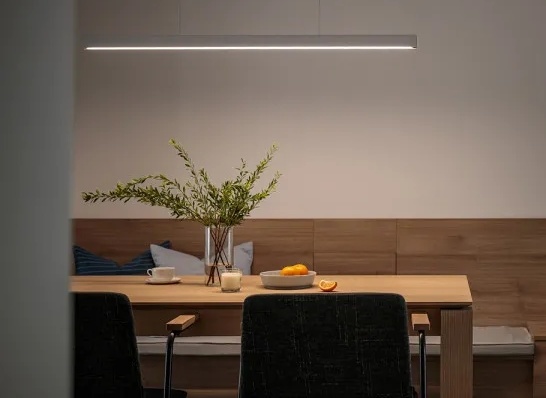

c、餐厅、厨房
照明设计：基础照明（筒灯或吸顶灯）+重点照明（餐桌区域+吊灯或轨道灯、厨房料理区+灯带或射灯、柜体内部+灯带）+装饰照明（灯带等），其中柜体内部采用感应灯。
灯具选择：吊灯、筒灯、射灯、吸顶灯、灯带、轨道灯、感应灯等。
功能联动：用餐模式等。
（图片来源：google.cn）
（图片来源：google.cn）

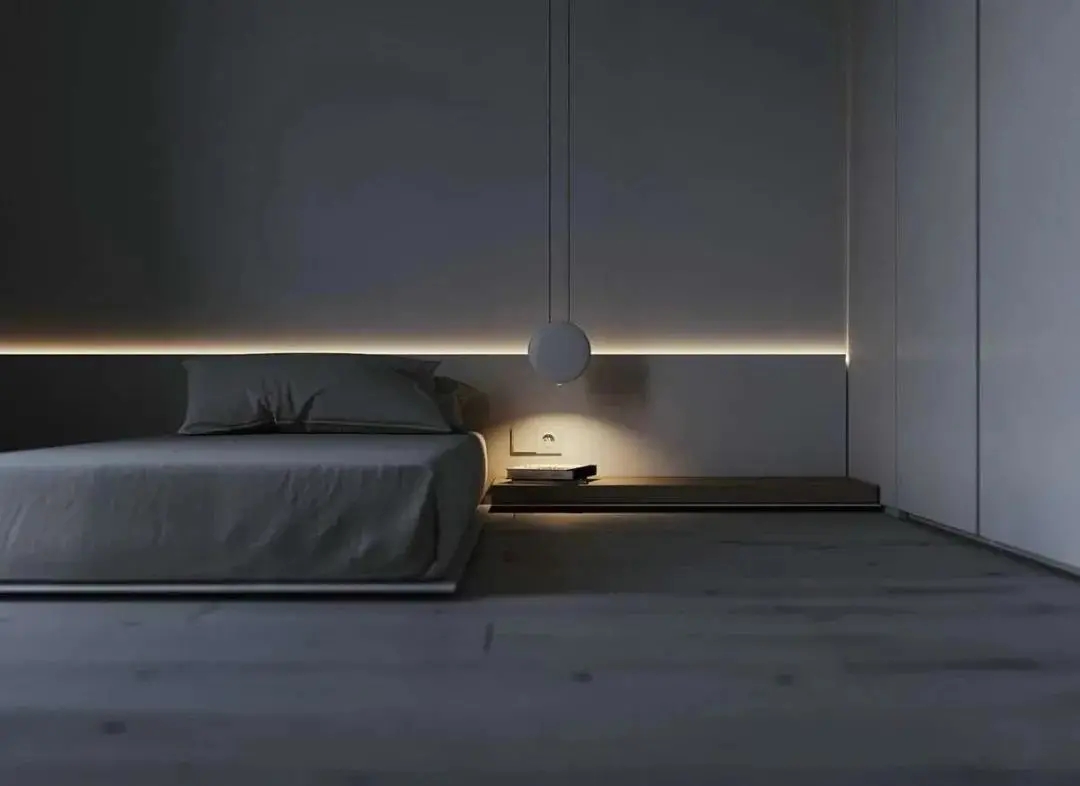

d、卧室
照明设计：基础照明（吊灯或吸顶灯或筒灯）+重点照明（床头区域+筒灯、台灯或壁灯、衣柜内部+灯带）+装饰照明（筒灯、落地灯、灯带等），其中用于柜体内部及用于夜间照明的灯具均采用感应灯。
灯具选择：筒灯、吸顶灯、吊灯、落地灯、壁灯、台灯、灯带、感应灯等。
功能联动：起床模式、睡眠模式、起夜模式等。
（图片来源：google.cn）
（图片来源：google.cn）

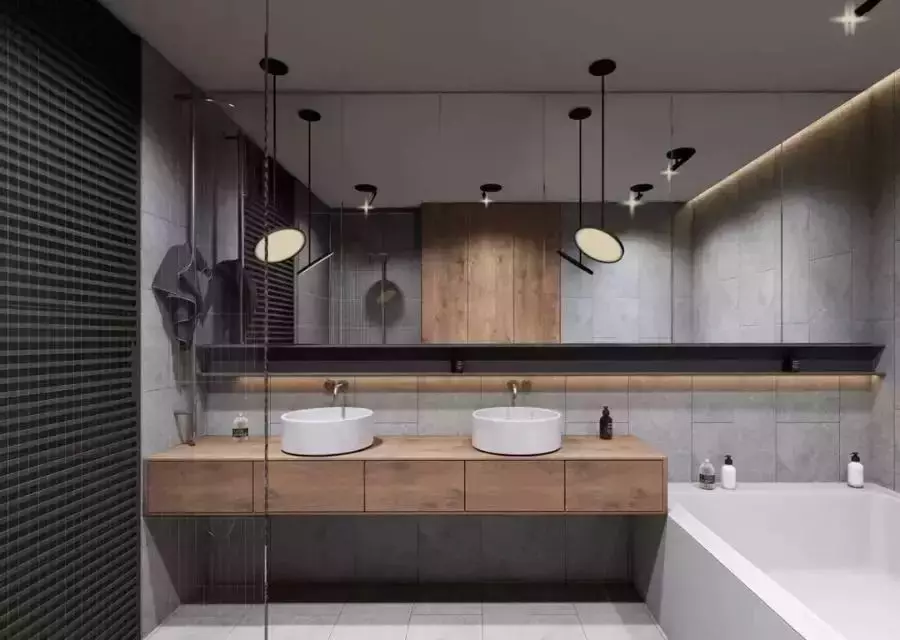

e、卫生间
照明设计：基础照明（筒灯或吸顶灯）+重点照明（镜前灯+吊灯或壁灯或筒灯）+装饰照明（灯带等）。
灯具选择：筒灯、吊灯、吸顶灯、壁灯、灯带等。
功能联动：起床模式、起夜模式等。
（图片来源：google.cn）

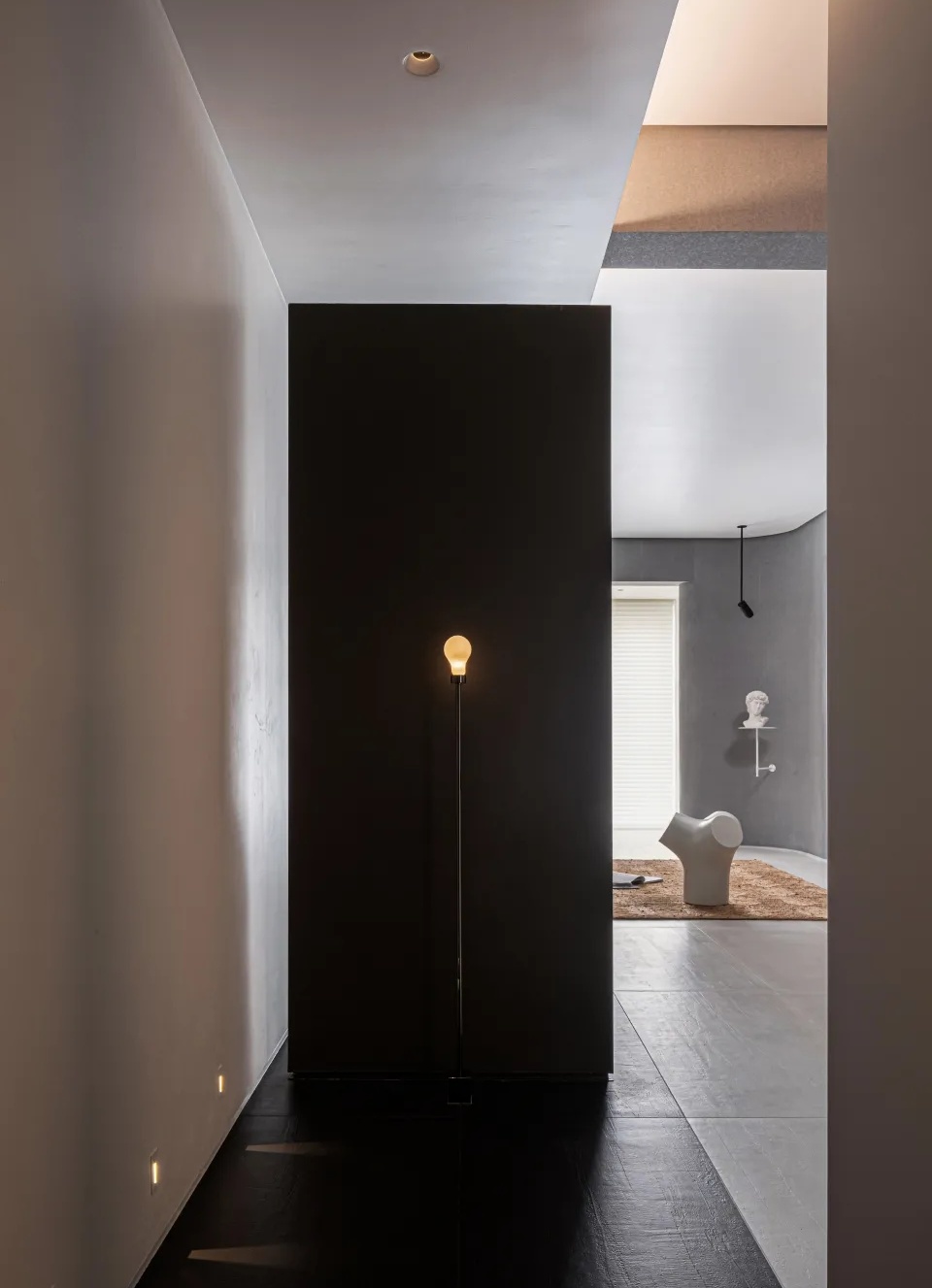

f、过道
照明设计：基础照明（筒灯或轨道灯）+装饰照明（壁灯、灯带等），其中可设置用于夜间照明的内嵌感应式踢脚壁灯。
灯具选择：筒灯、壁灯、轨道灯、灯带、感应灯等。
功能联动：起夜模式等。
（图片来源：google.cn）
设计要点
① 玄关基础照明建议设置感应灯或通过感应探测器来实现感应控制，无需触控，极其便捷。
② 卧室内人体红外传感器建议安装在比较低的位置，只有起夜走动时会触发，其他时候不会触发点亮。
同时，卧室内夜灯可以采用床下灯带或踢脚灯，满足夜间照明即可，应避免过于刺眼的主灯开启。
（来源：google.cn）
③ 对于夜间23:00到次日5:00，建议将全部传感设备设置为只触发少量射灯或者灯带提供夜间照明使用。
④ 在比较靠近室外的阳台，可以设置一个亮度传感器，根据室外亮度来自动调节室内灯关的开启数量及亮度，实现更为准确的照明控制。
3、协调配合
在方案初步设计前到最终与业主沟通确定过设计方案后，需要与智能照明系统厂家协调配合，实现合理布局安装及完美设计效果。
a、应与智能照明系统厂家确认协调机柜、传感器等设备的安装形式、高度、位置等。
同时确定各个末端（灯具、控制面板等）产品的具体参数，以供设计参考。
△协同设计形成最终方案
（图片来源：google.cn）
b、根据图纸设计及智能照明系统厂家的布线方案，确定各个部件的安装位置。
△局部布线方案示意
（图片来源：google.cn）
c、系统总线敷设路由合理、有序，满足规范及系统要求，同时将一些配套设备或部件进行隐藏设计，如路由器、控制箱等。

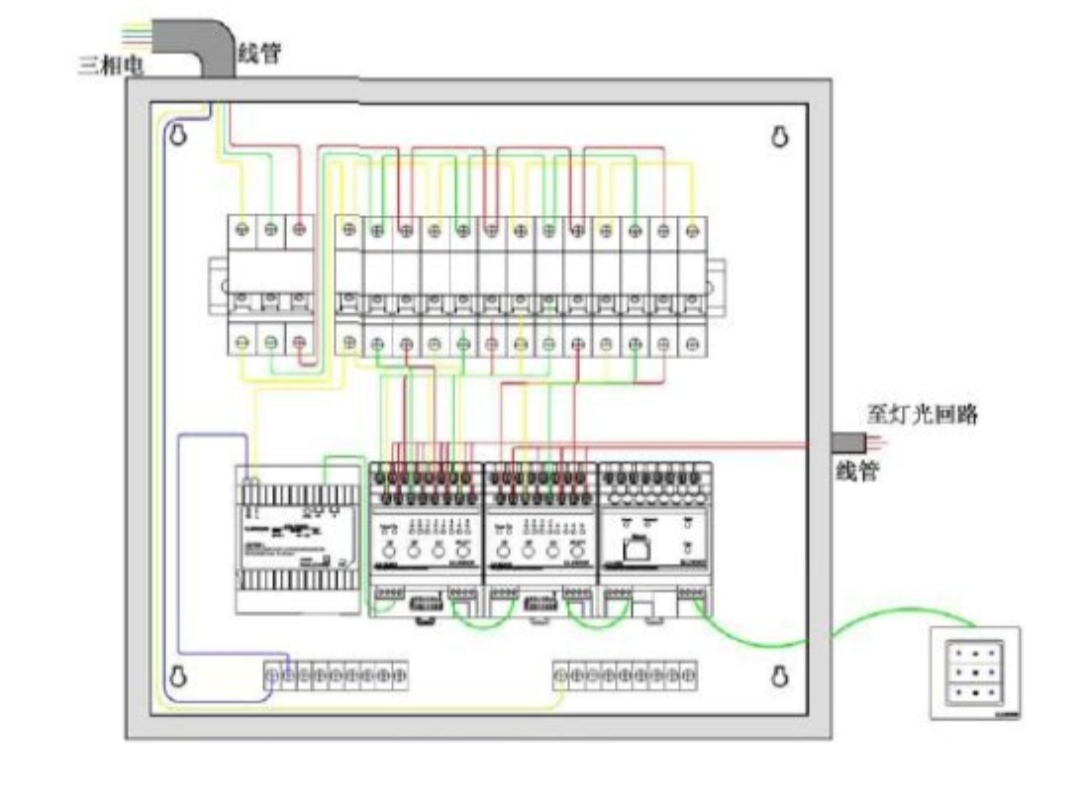

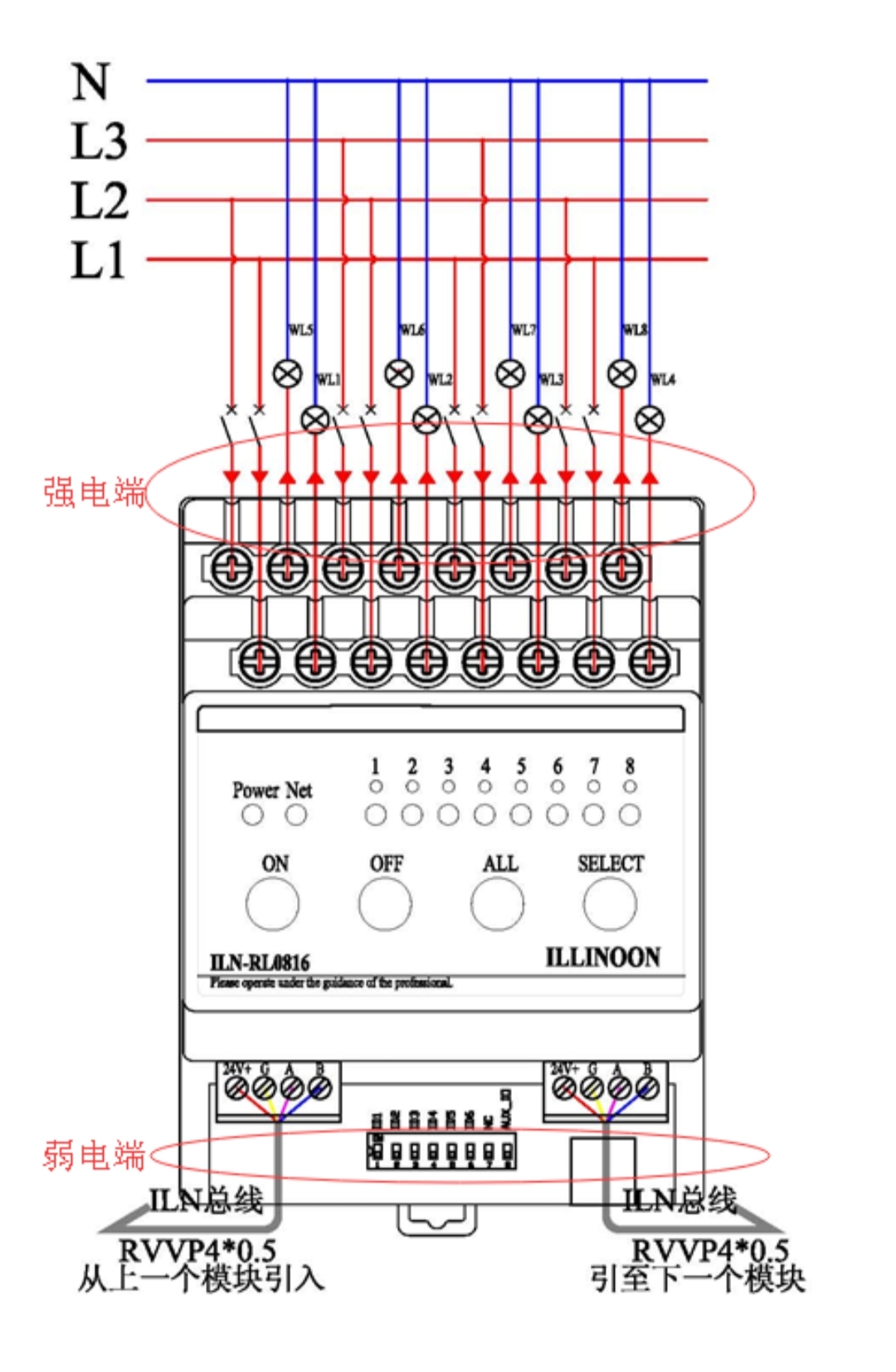

△控制箱内部接线方式示意
（图片来源：google.cn）
d、安装时，根据线标和设计要求做好正确接线，每一区域接线完毕后及时进行校线，确保线路正确无误。检查被控照明回路是否与设计一致，并做好相关记录。

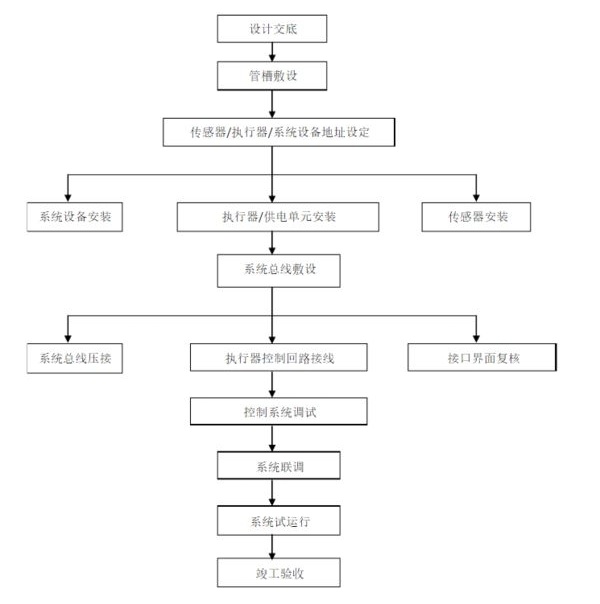

△安装流程示意
（图片来源：google.cn）
e、注意事项
① 安装智能开关时穿零线，能让智能设备的稳定性更高；底盒不宜过深，建议选用≤60mm深的底盒。
② 系统控制回路应与电源回路严格分开，控制回路的工作电压为超低安全电压 DC24V，保证在任何情况下，人体接触到的开关、感应器等设备都是安全电压。
关于家居智能照明系统就先介绍到这了，更多灯光及装饰造型的工艺话题，在我们的付费课《光赋照明丨照明设计案例分析与应用实战解析》中，有更详细的讲解，小伙伴们赶快去深入学习一下吧~
△扫码查看《光赋照明丨照明设计案例分析与应用实战解析》
PS：该课原价￥299，咱们设计得到会员的优惠价格是¥199~

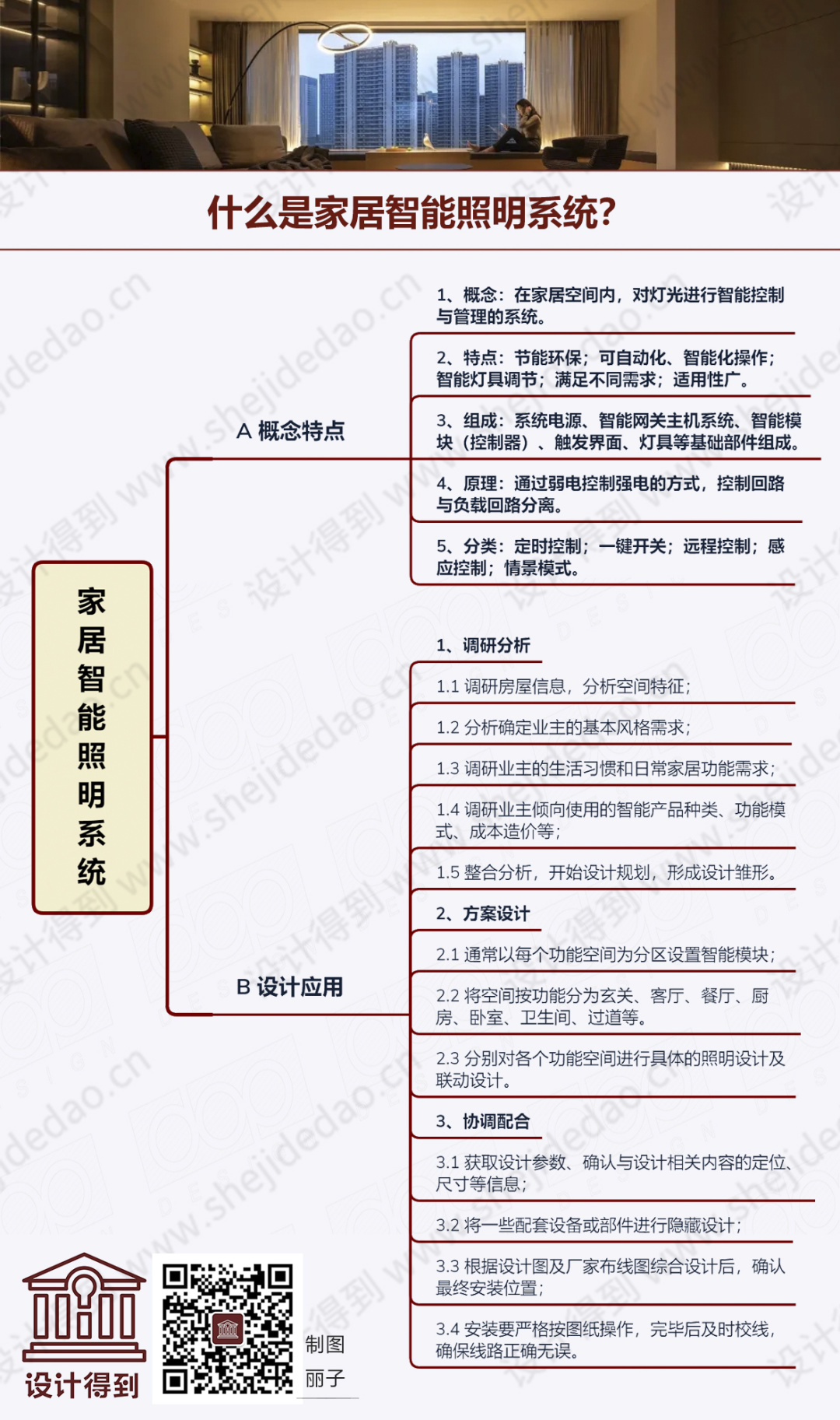

下面，还是用一张导图来总结一下今天的内容：
