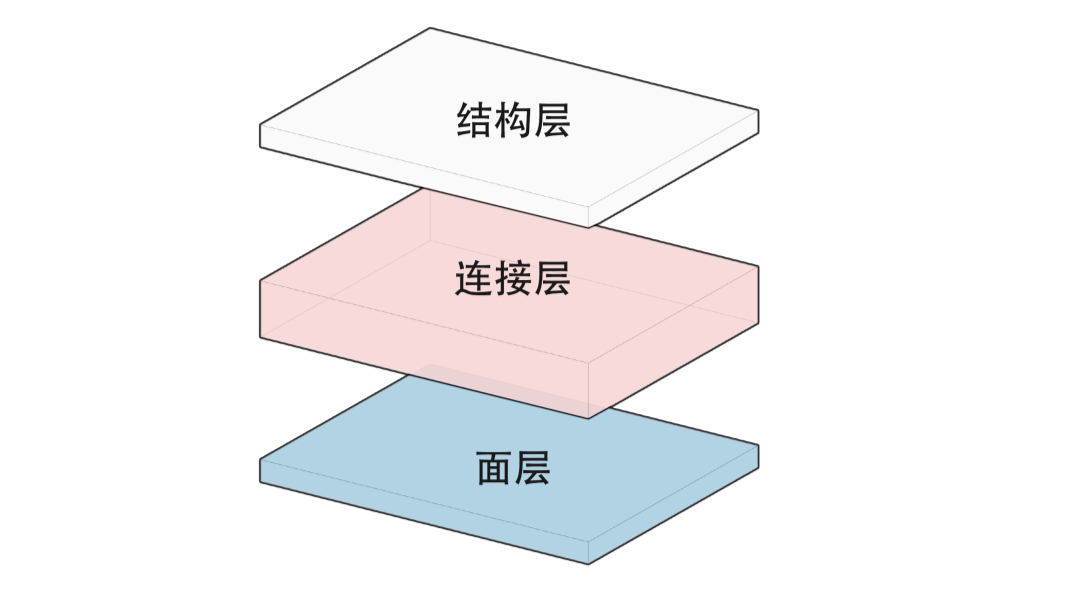

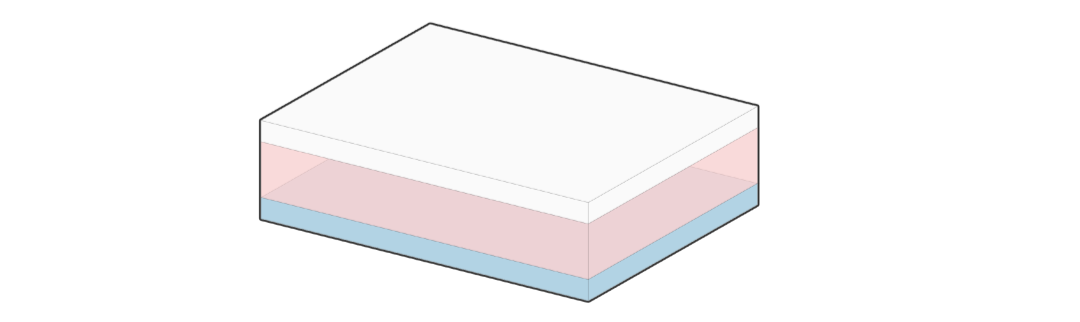

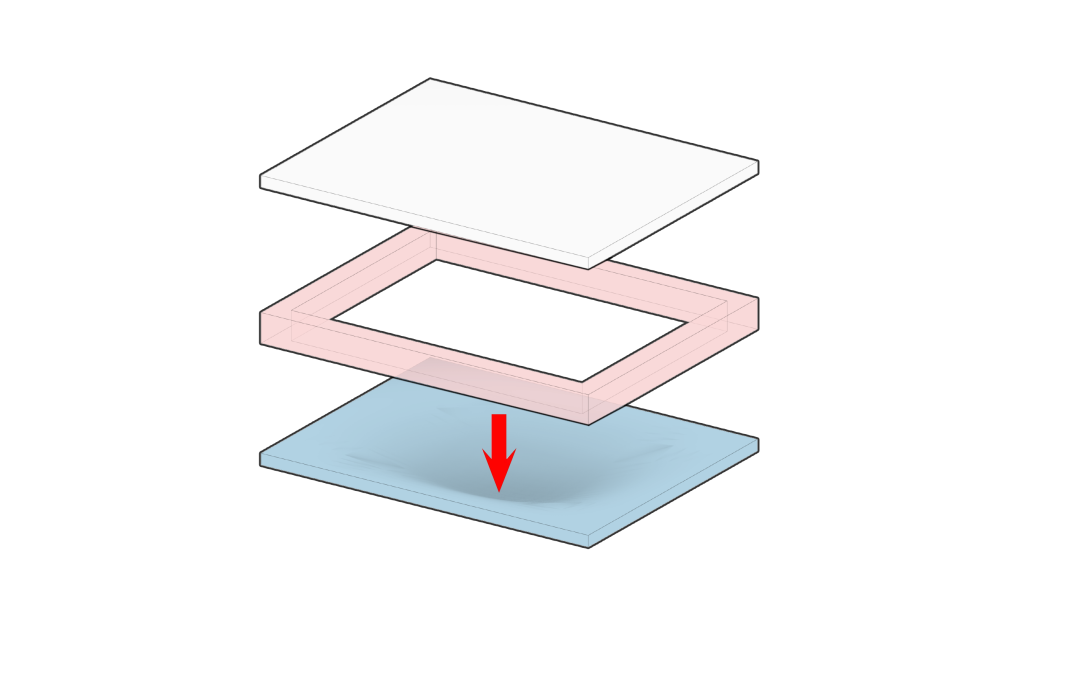

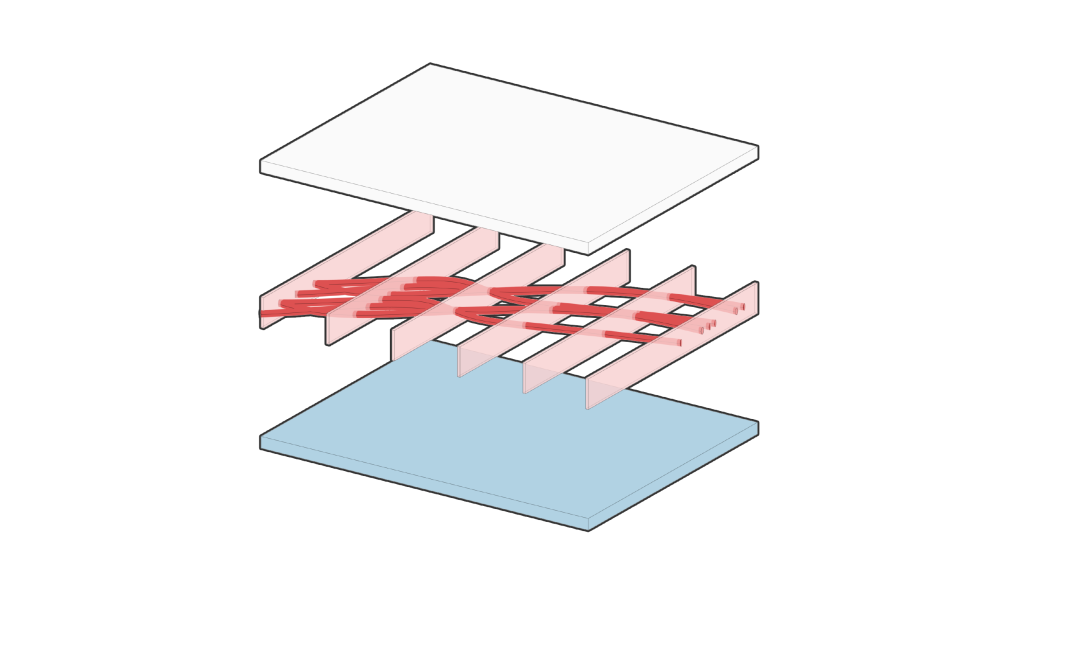

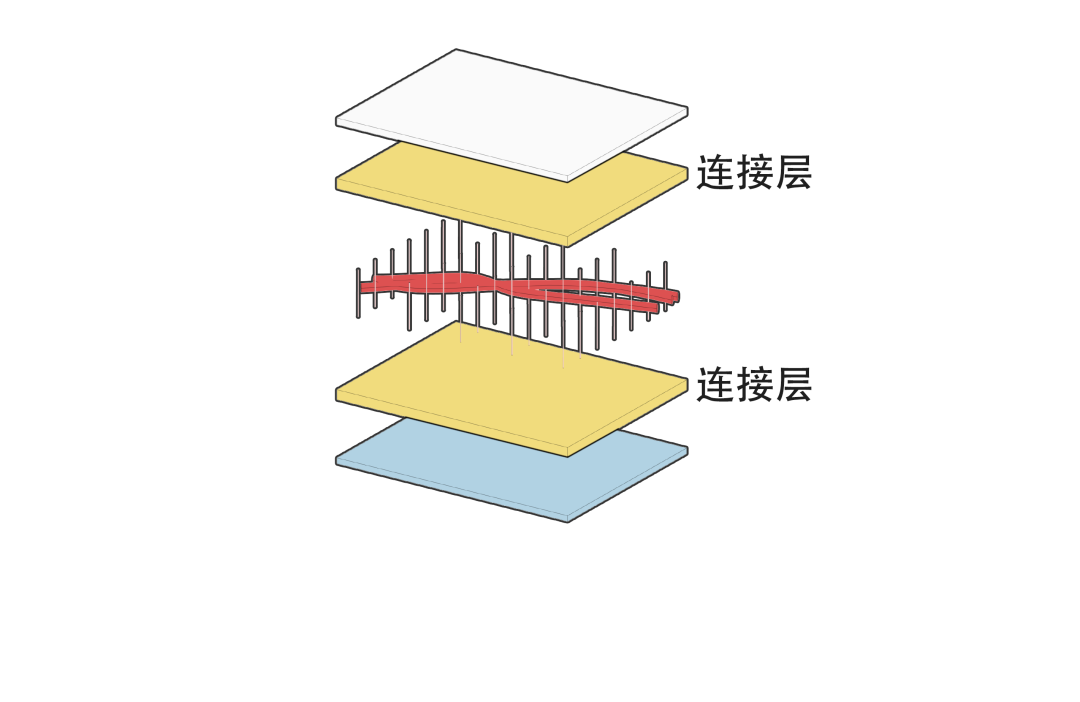

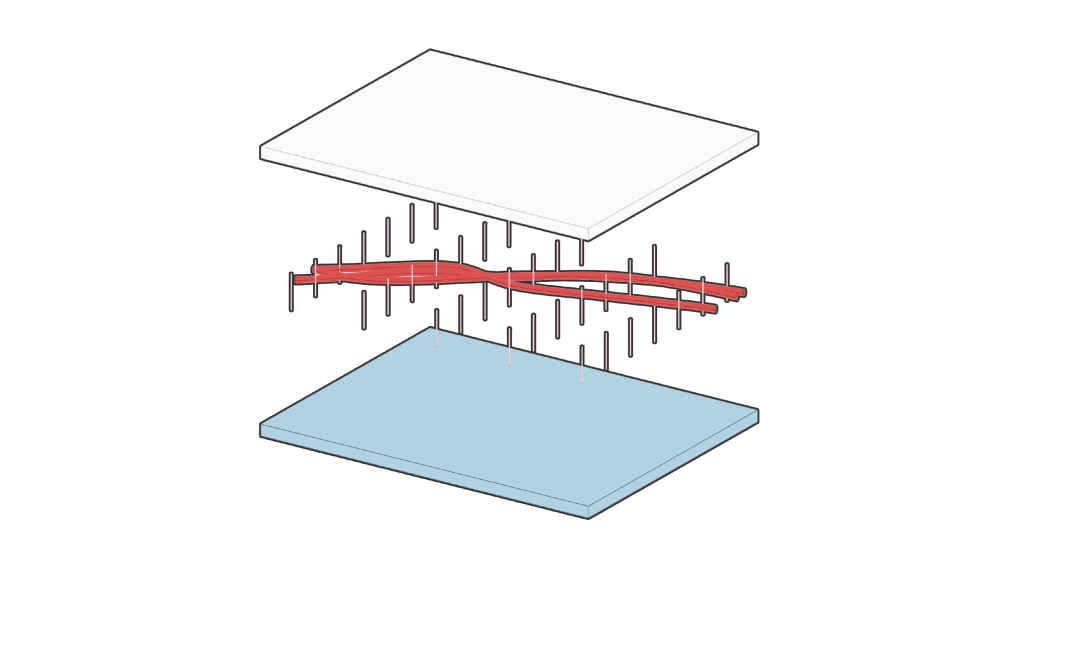

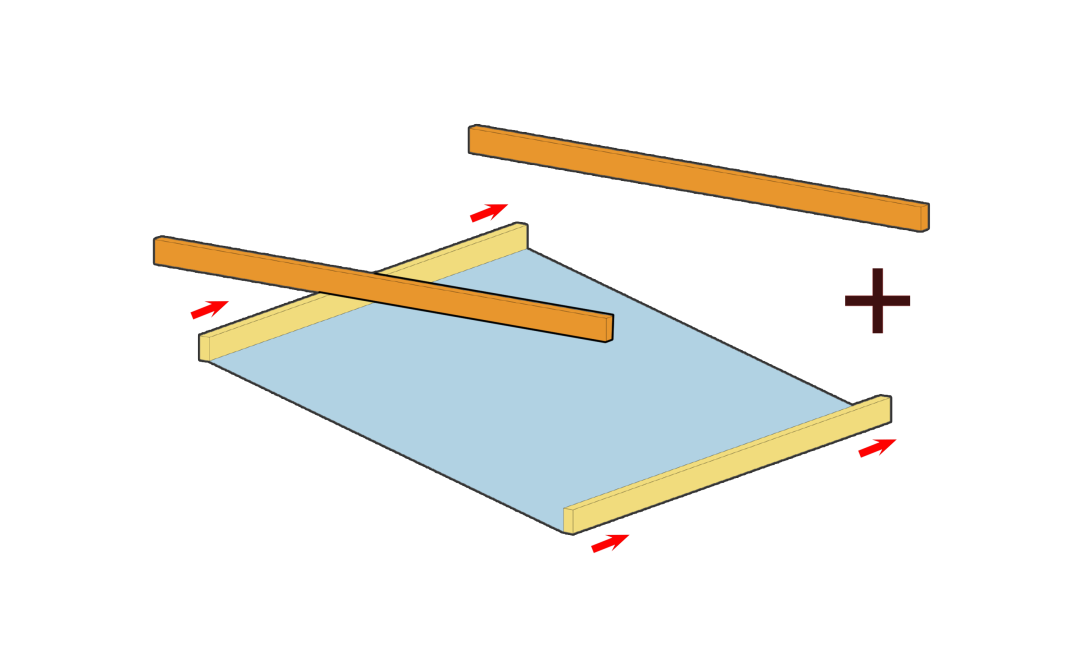

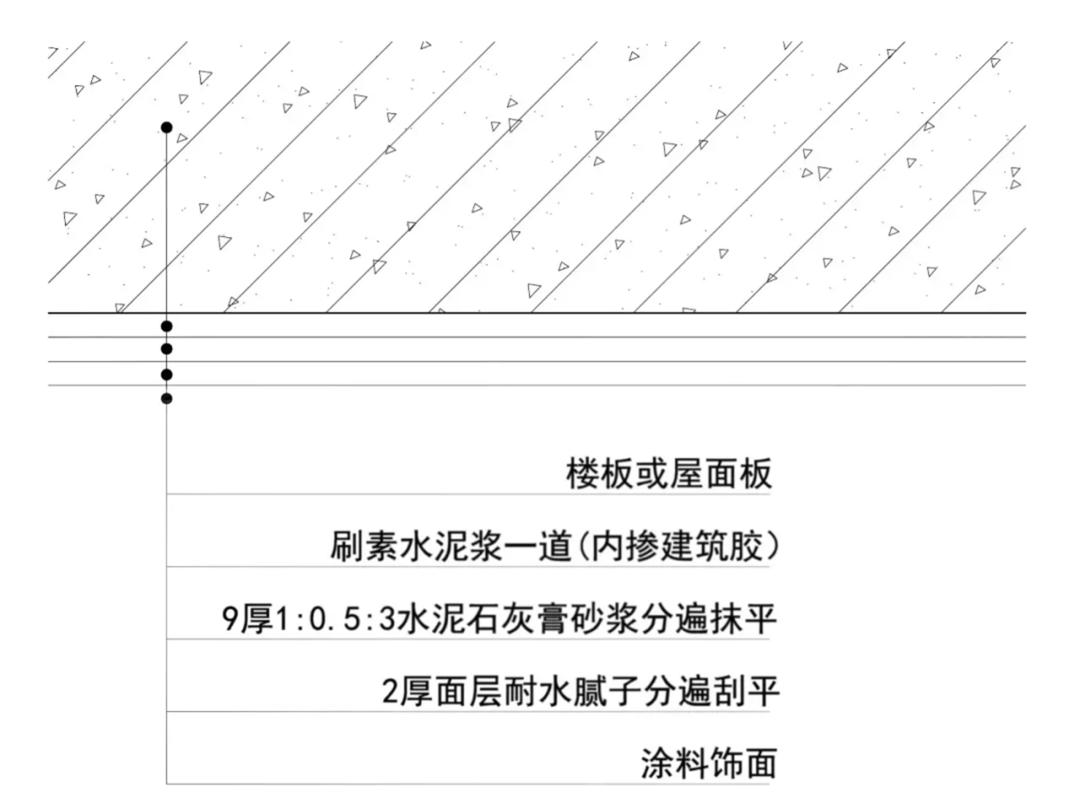

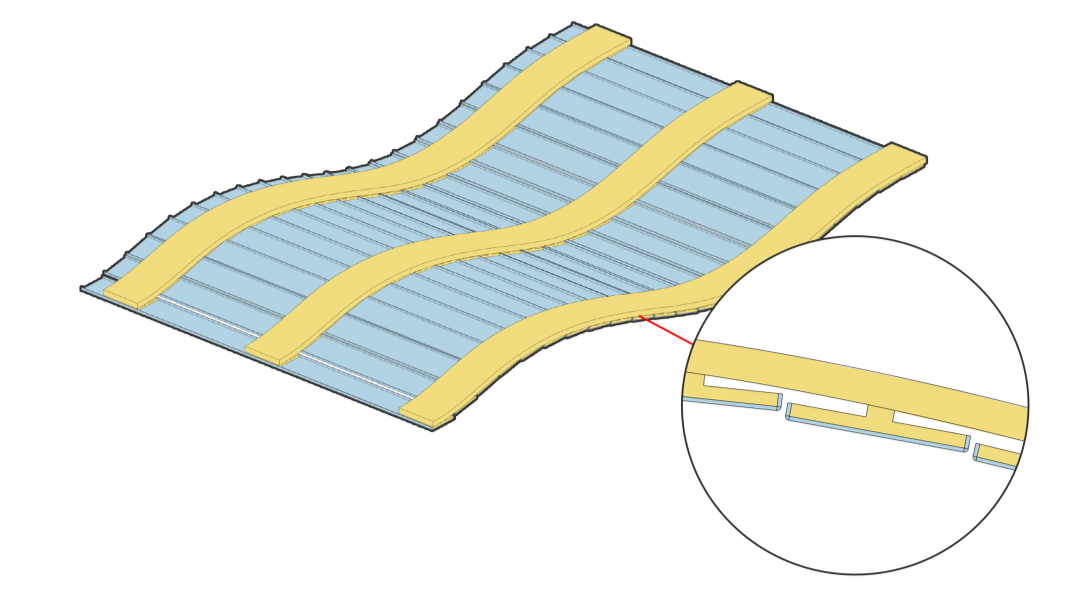

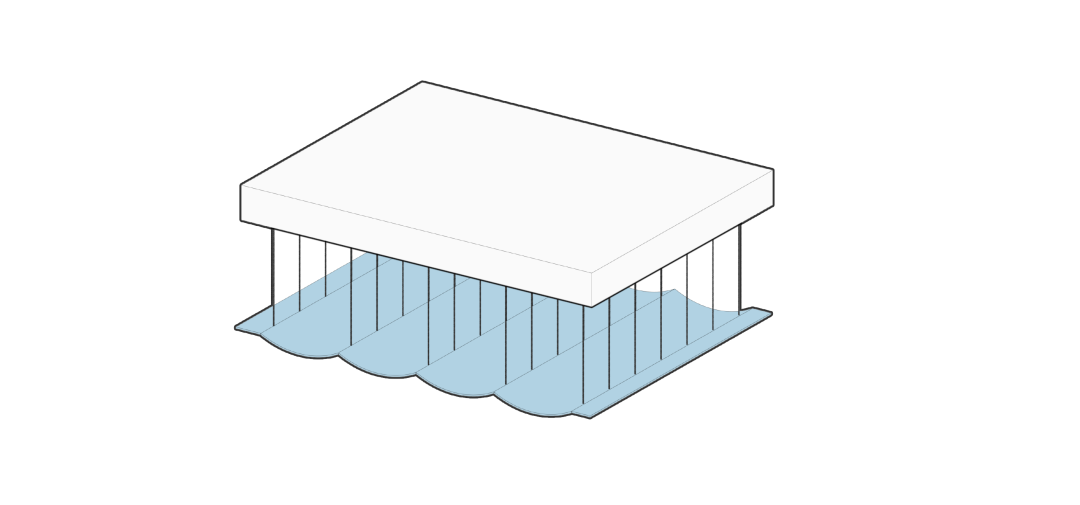

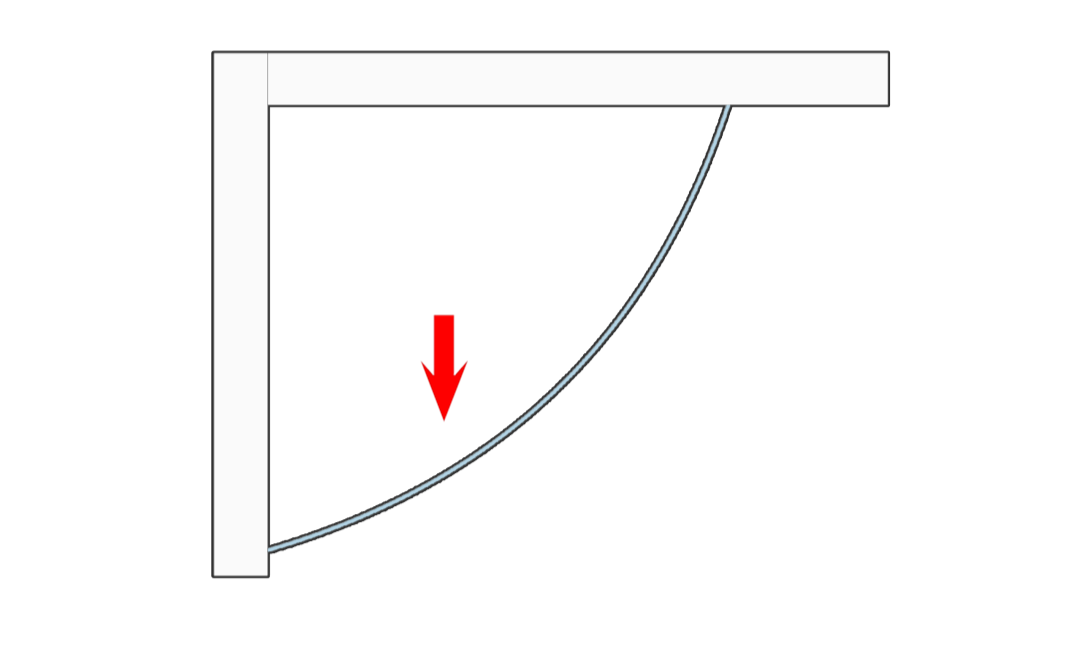

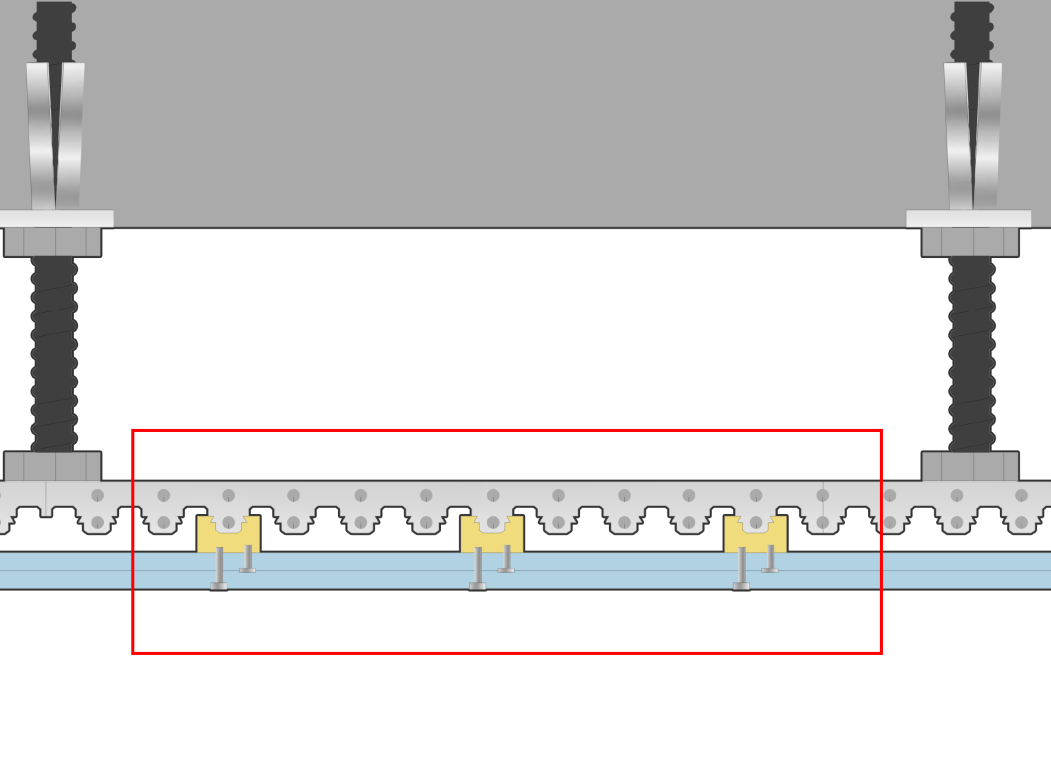

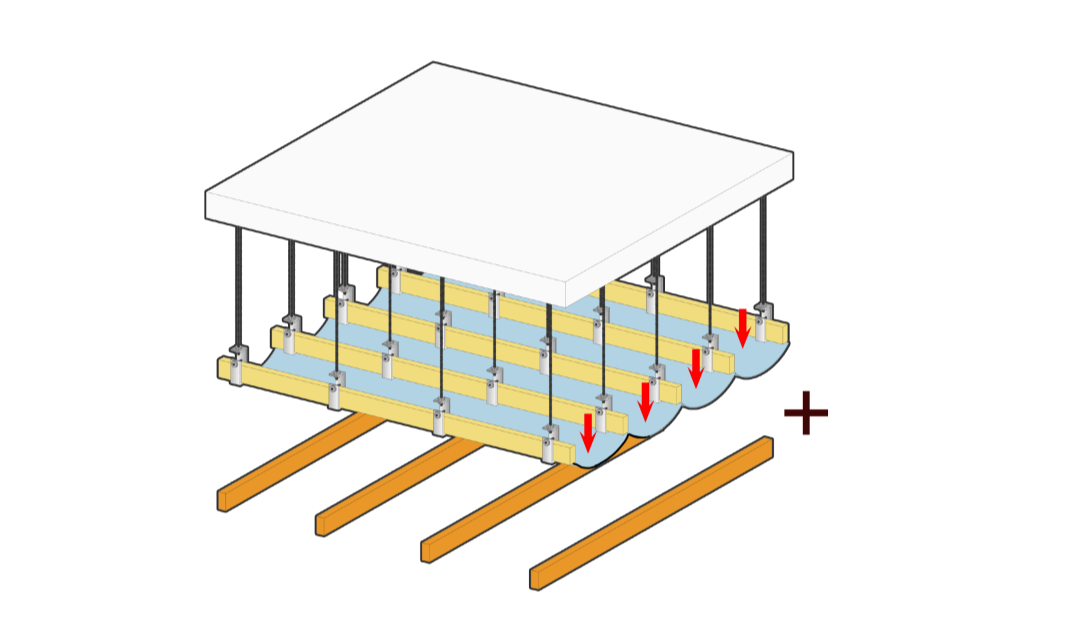

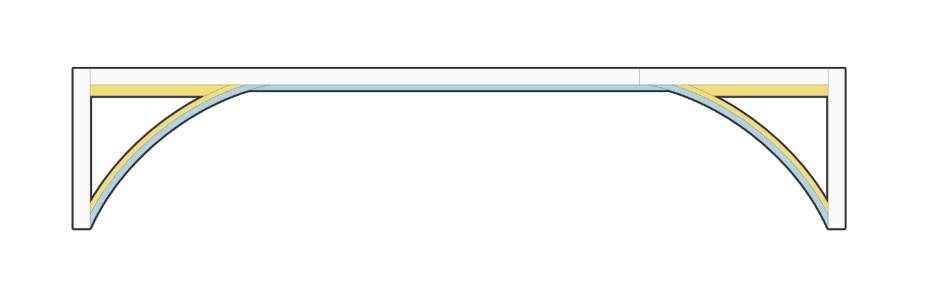

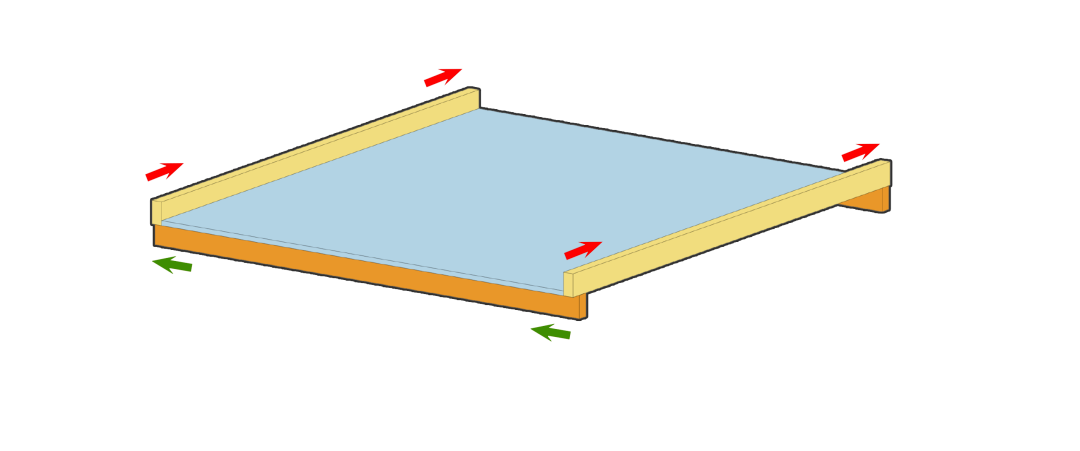

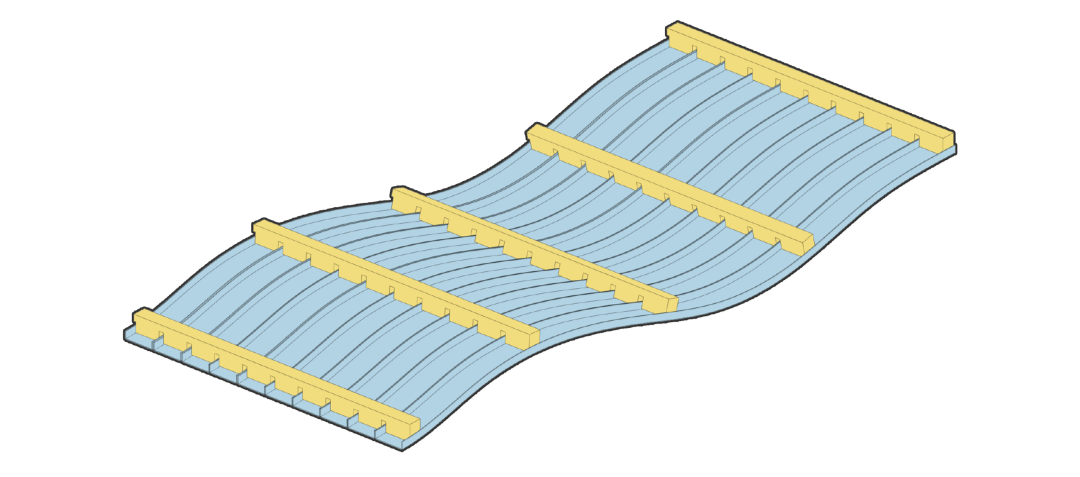

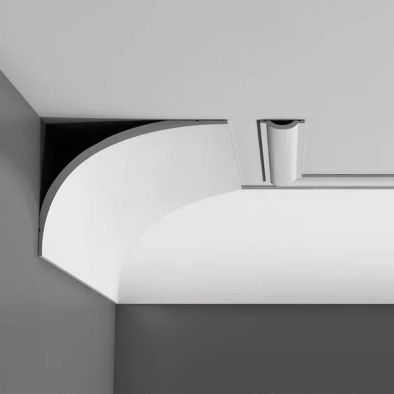

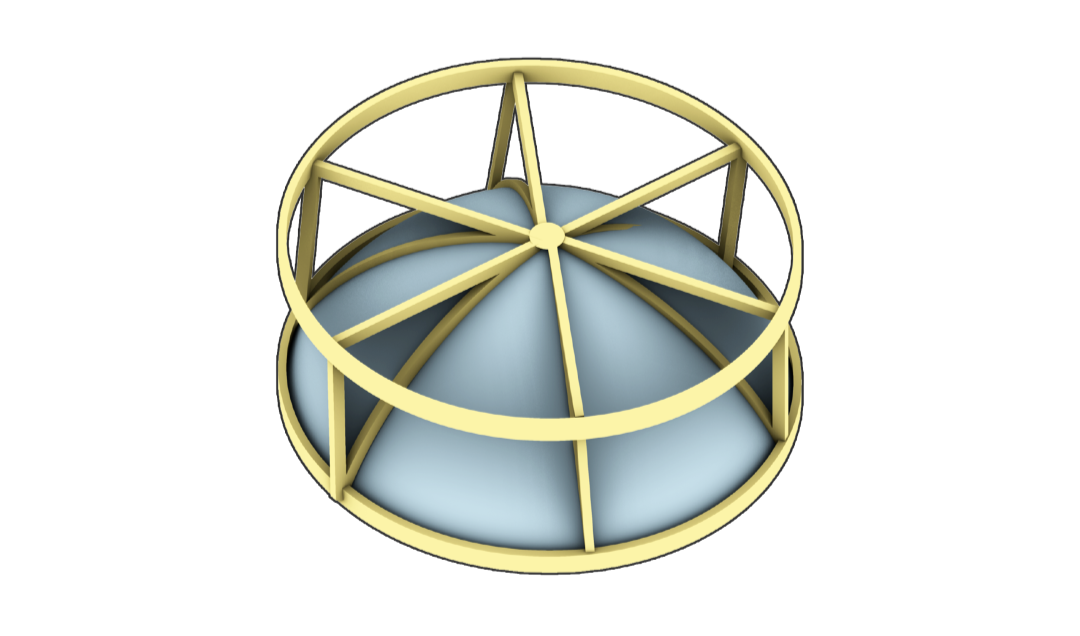

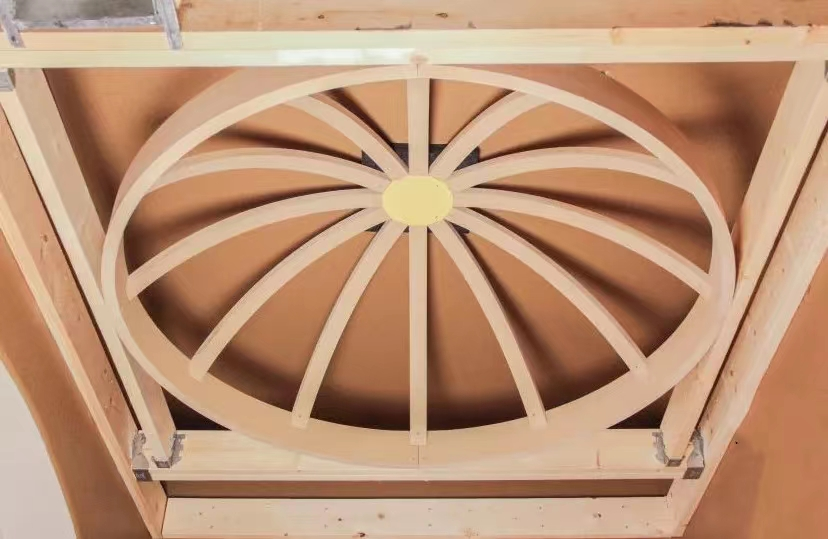

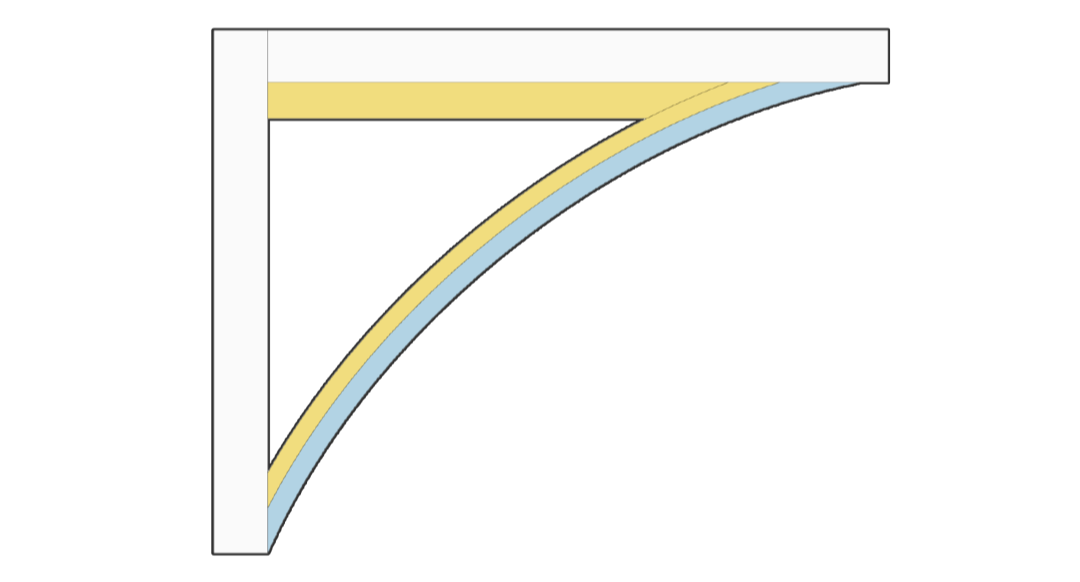

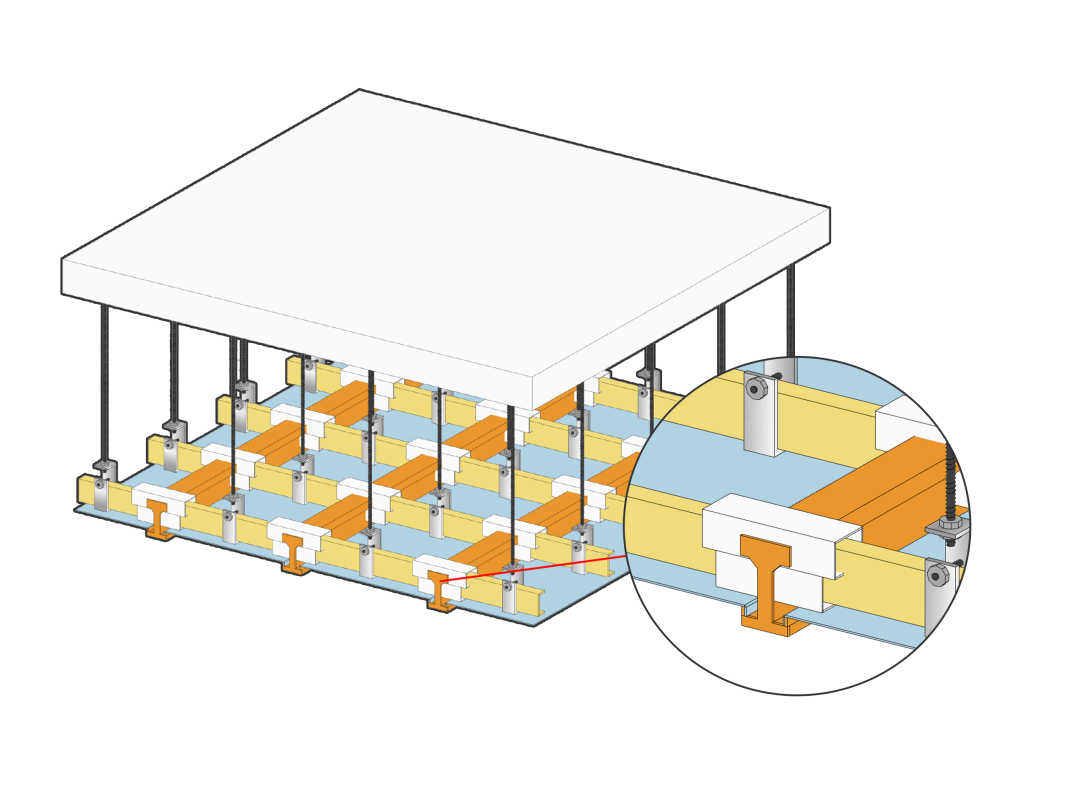

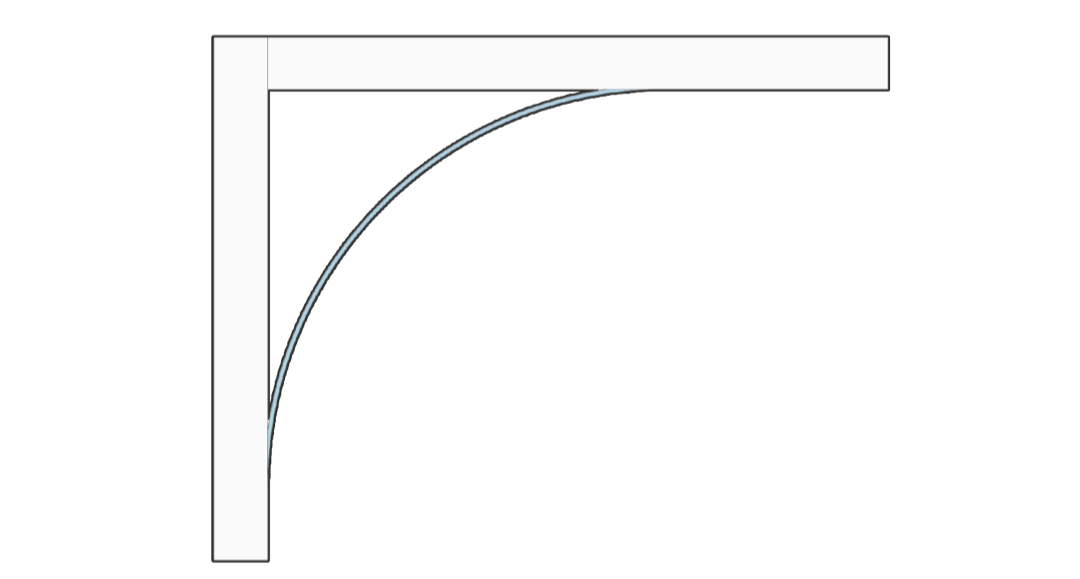

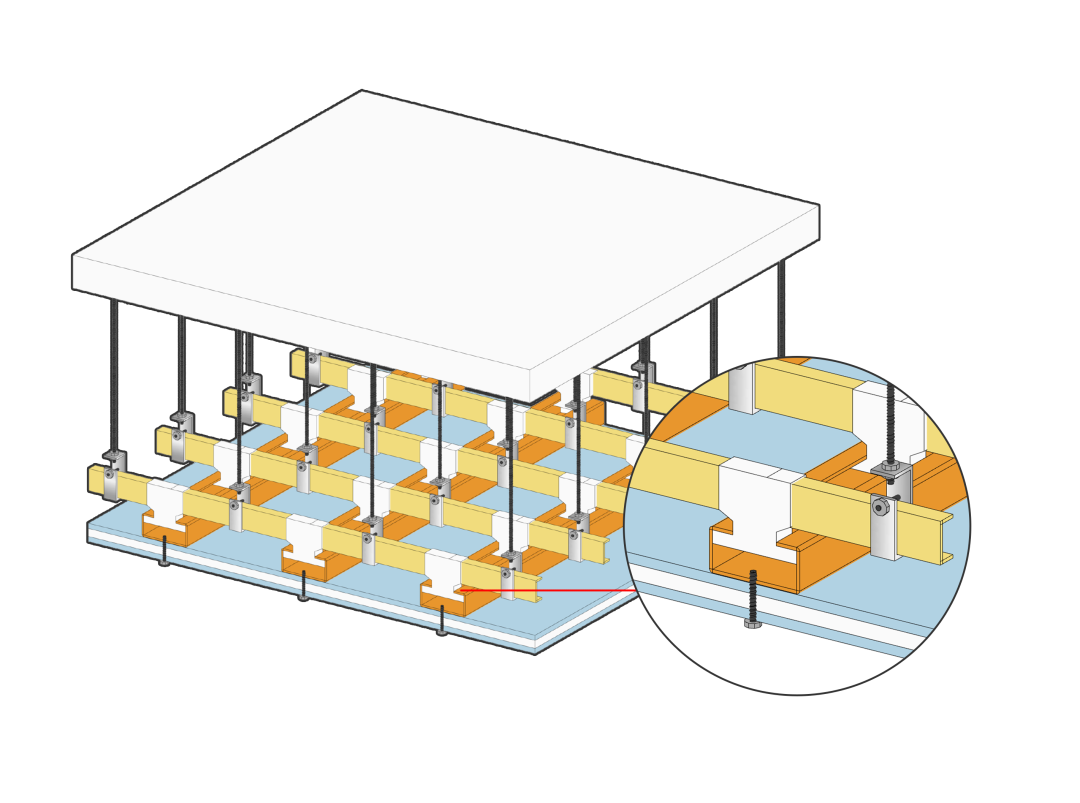

source：google.cn了解“建造”，是为了更好地“创造”，今天来聊聊关于吊顶建造的顶级复盘！说到吊顶，我们可以理解为把顶吊到房间内天花板上，来掩盖住房的原始结构层。那由此我们可以简单分为三层：原始结构层（天花板）——连接层（吊的部分）——面层（顶）。那么我们要如何固定这三层呢？简单讲，离不开三种方式。首先是四周固定（面固定），就像在两张纸夹层处抹一圈胶水，如果是两张A4纸自然能牢牢粘住，但如果两张纸变得很大，而且纸又比较软，那么不难想象中间部分纸会垂下来。如果是条带形固定（线固定），在纸中间部分也抹上一条一条的胶水，由于固定点的增加纸张自然会比第一种牢固很多，但是在结构层上有许多设备管线，而线固定在一定程度上会阻碍设备。那么细杆形固定（点固定），由点组成的线，既满足了固定强度，节约了材料，又为设备留出空间，吊杆自然成为了最佳选择。由此我们又延伸出结构层——连接层——吊杆——连接层——面层。
连接方式就讲究一个原则——按需供给！面层轻用细吊杆，面层沉用粗吊杆，空间小用短吊杆，空间大用长吊杆。

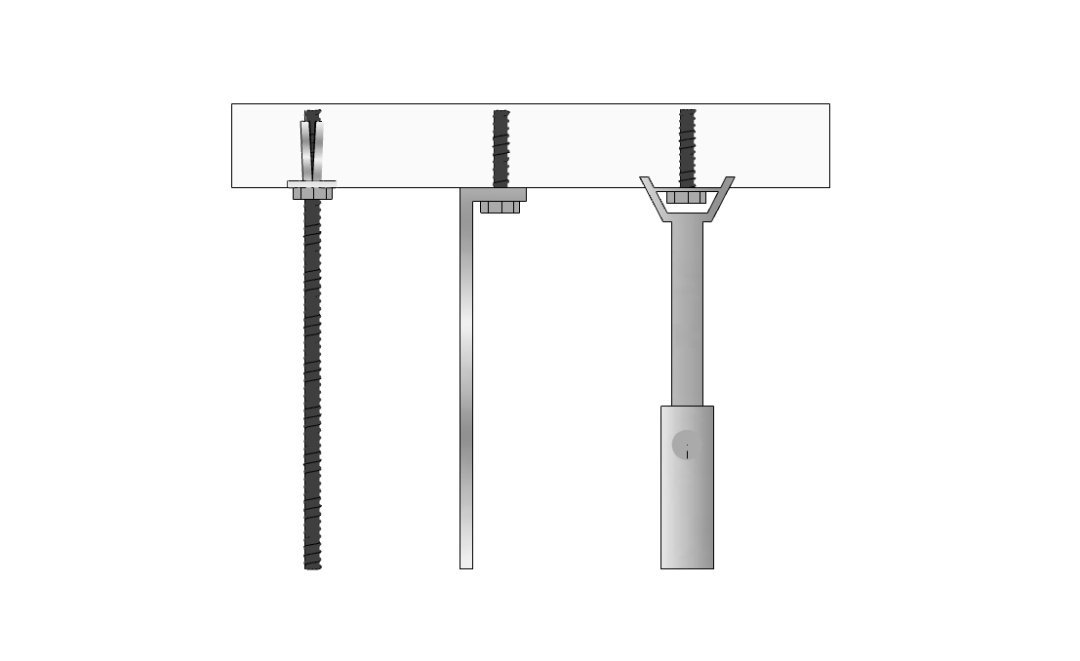

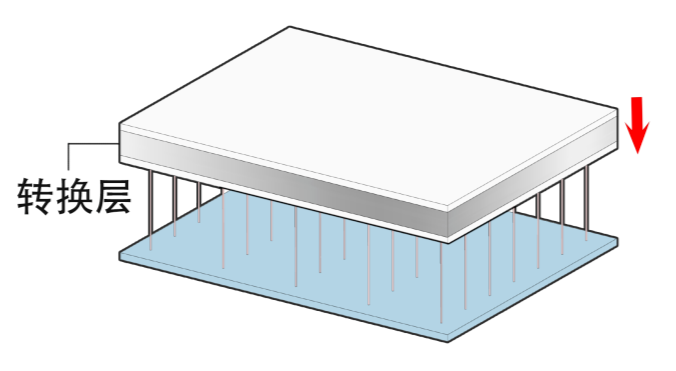

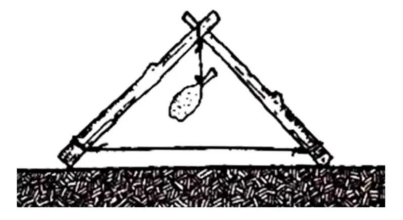

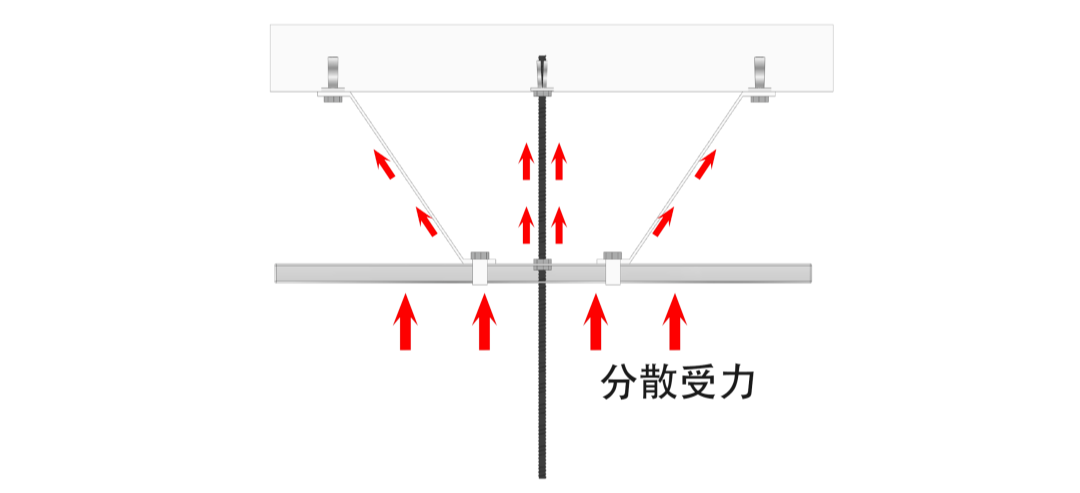

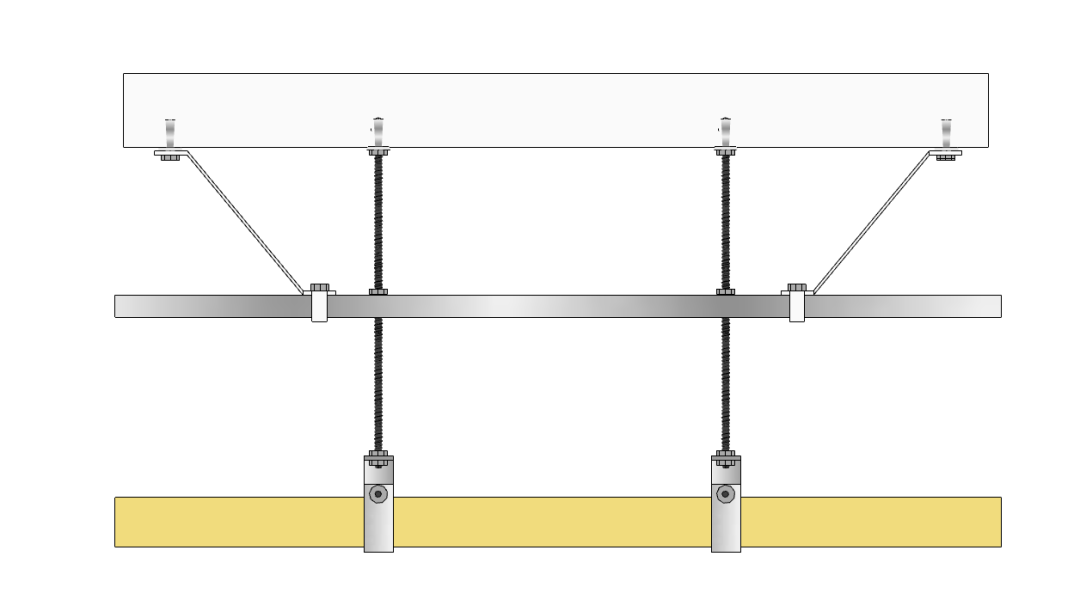

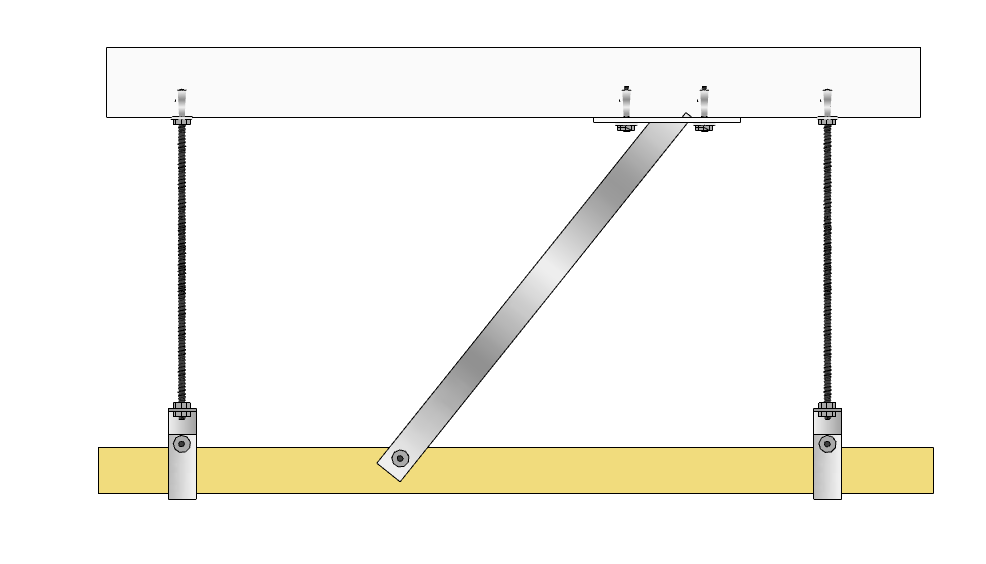

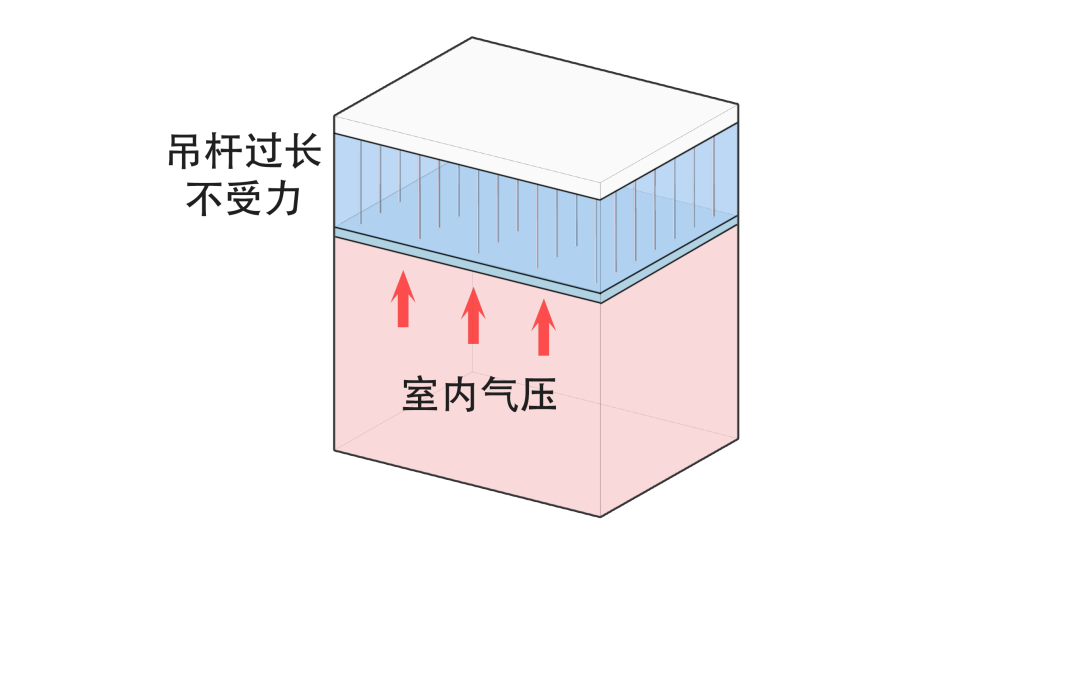

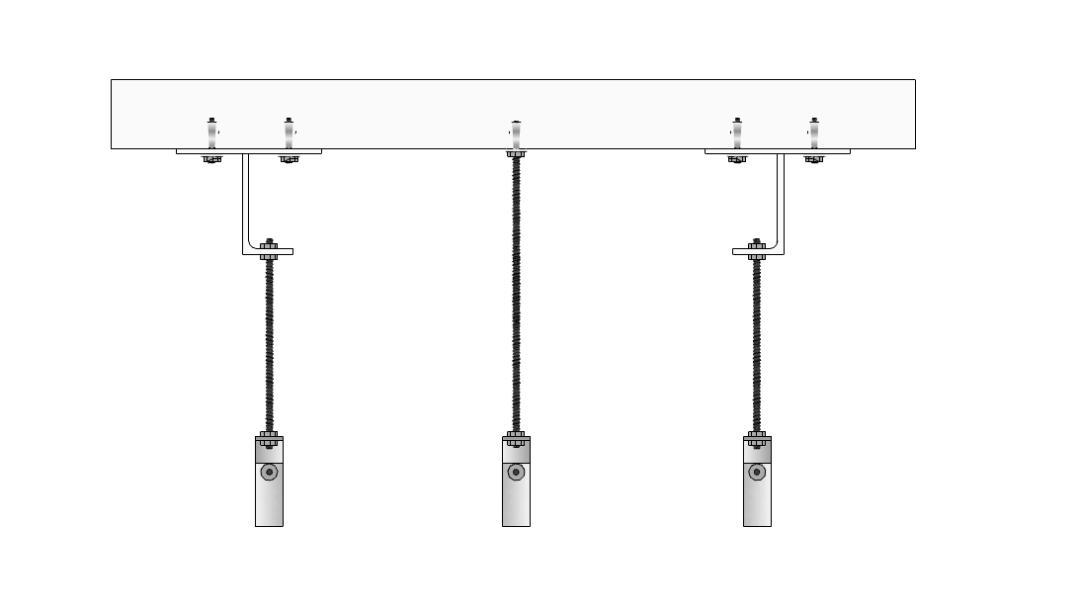

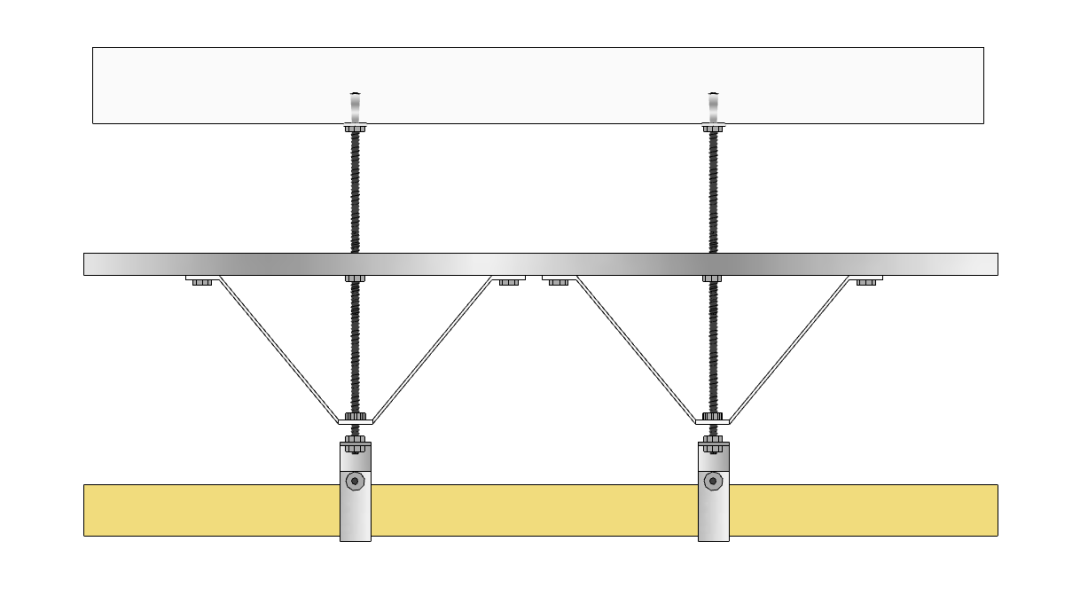

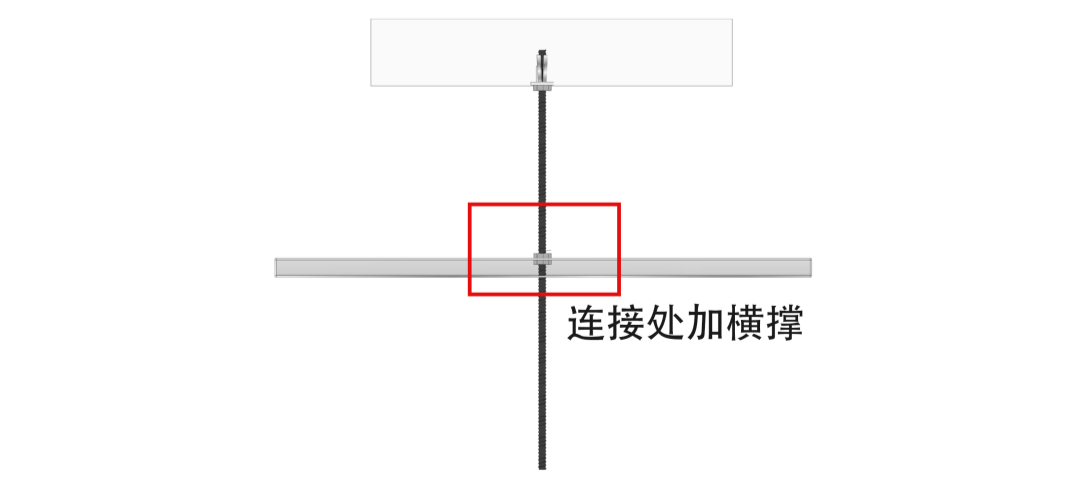

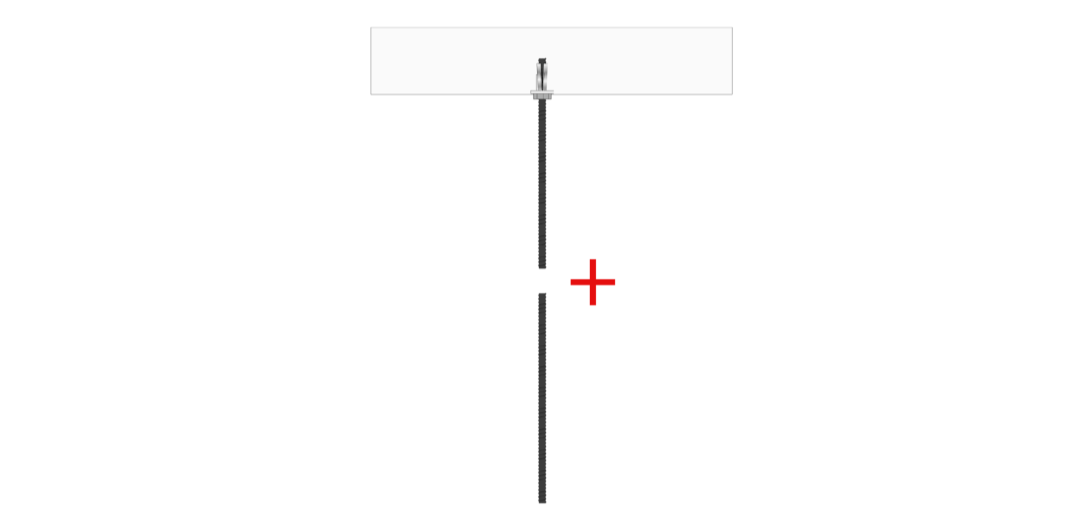

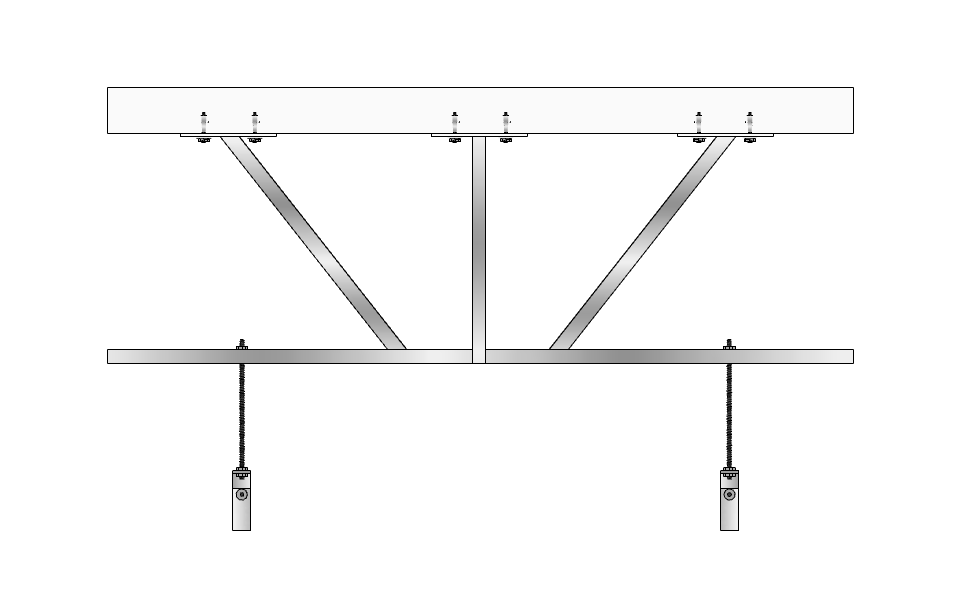

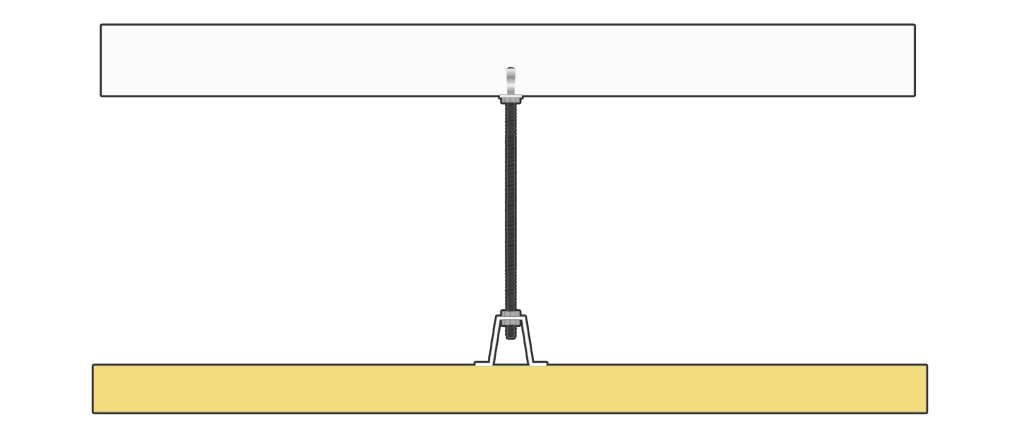

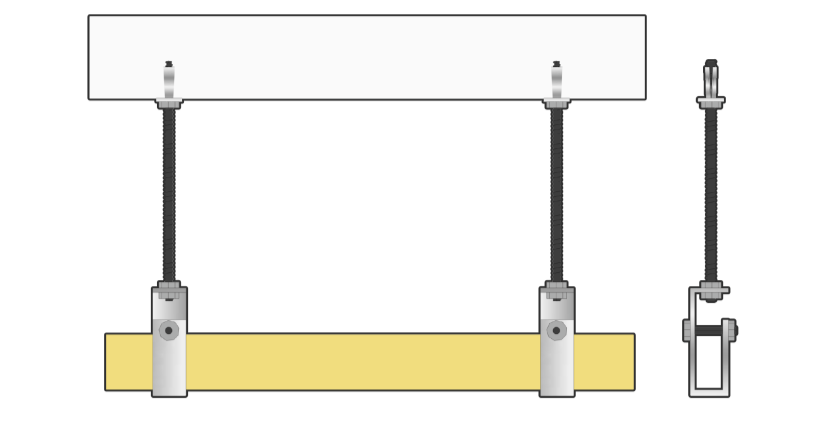

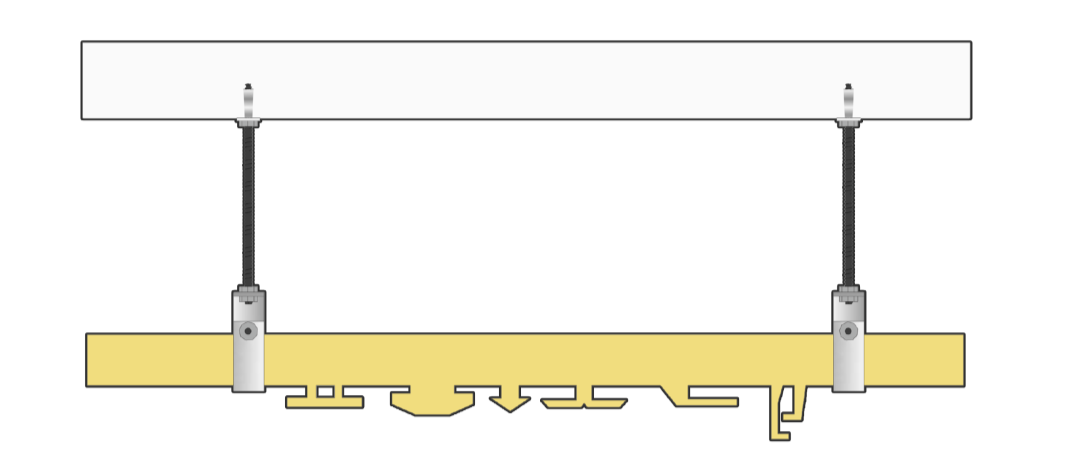

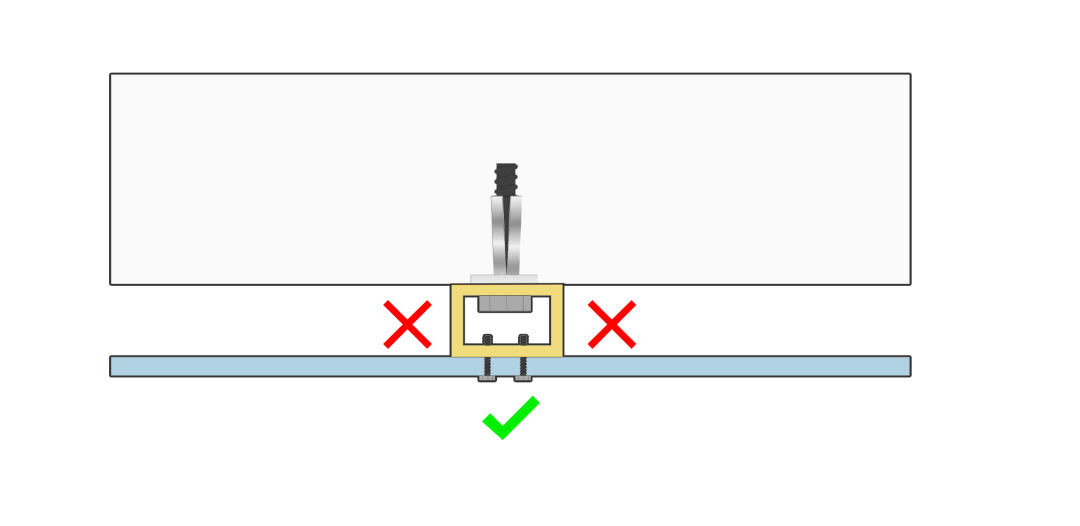

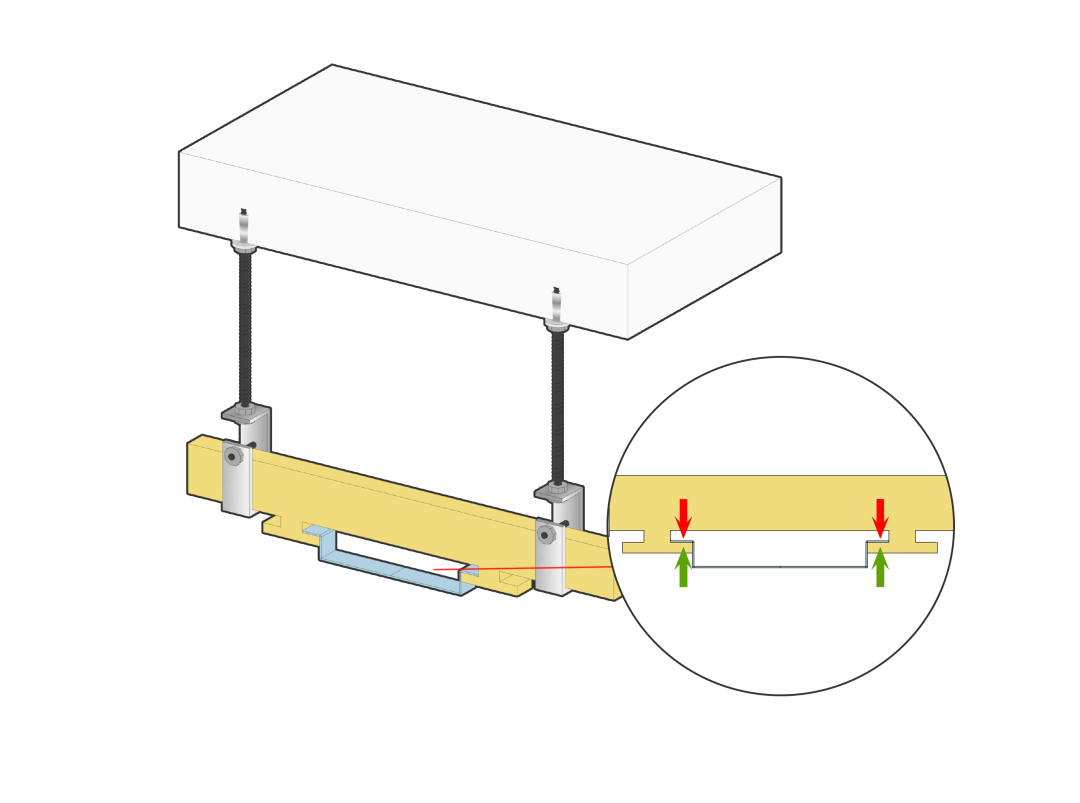

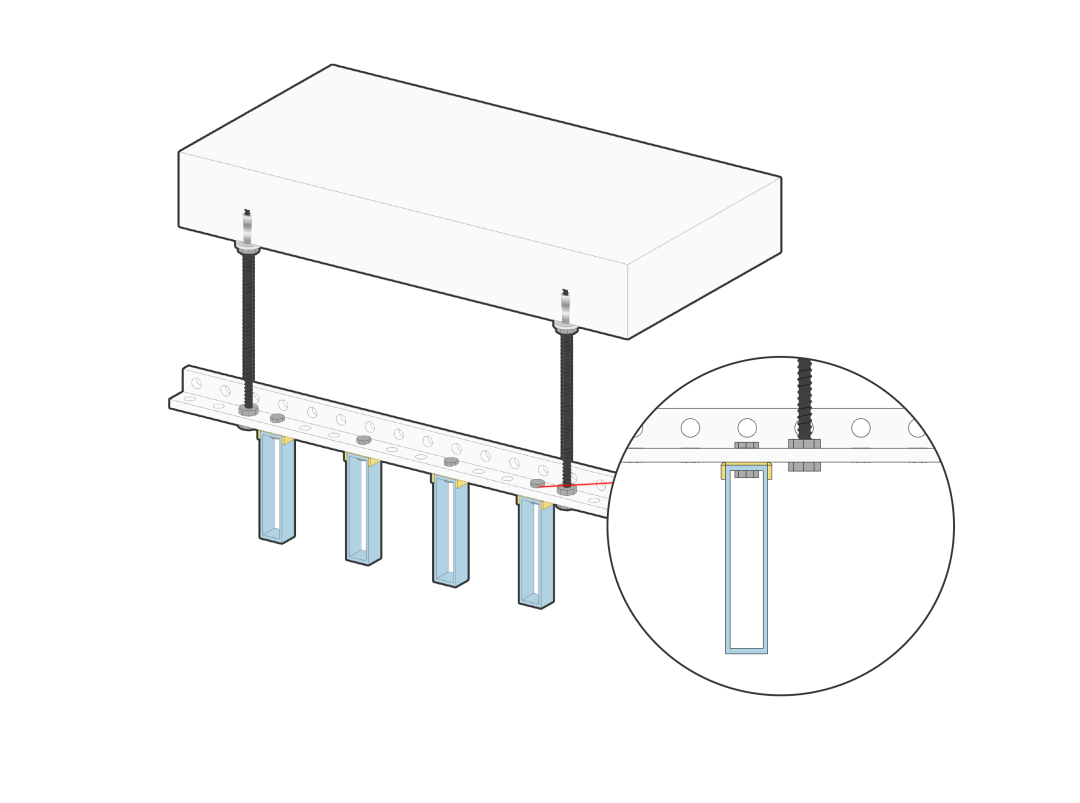

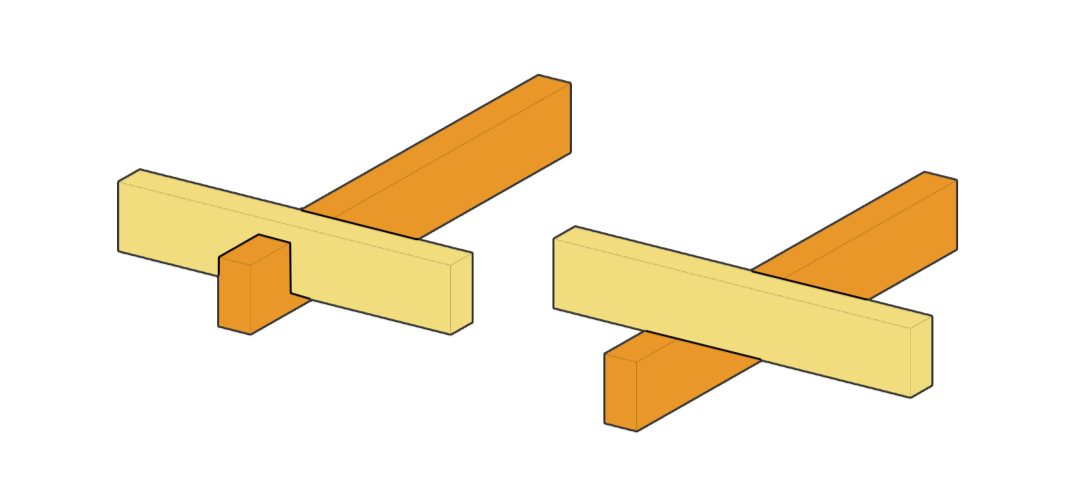

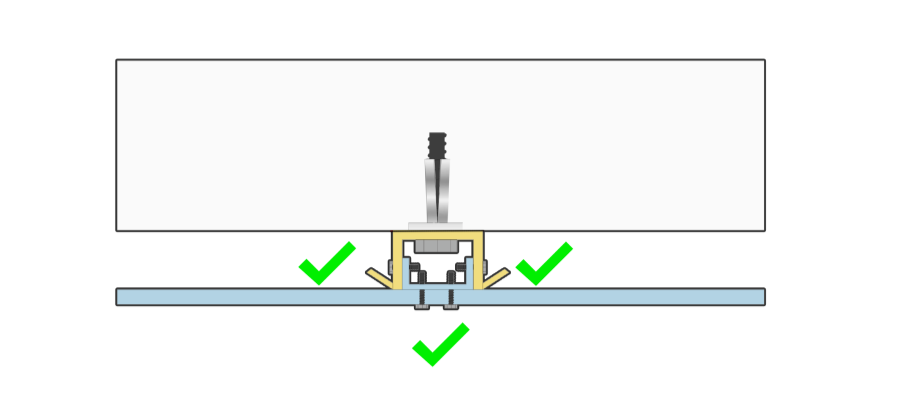

对于吊杆粗细，由以下几种方式（由左到右强度递增），至于为什么顶部左拐右拐的造型，是为了方便拧螺丝，而根据吊杆粗细不同，单边受力易于安装，垂直受力更加稳固。对于吊杆长短，实在太短咱就直接用螺丝，稍微长点用吊杆（<1.5m），如果吊杆长度>1.5m室内有风流动产生气压而挤压吊顶层，而吊杆会因过长而导致不稳摆动的现象，所以需要反支撑（延长吊杆长度）和转换层（降低天花板高度）。我们都知道三角形具有很好的稳定性，而反支撑可以理解为建筑中的三角形桁架结构，由三角形单元组成，把一个顶点的压力分散到辅助支撑上，这种受力方式会让反支撑主要承受轴向的拉力和压力。怎么加反支撑呢？既然吊杆的长度不能超过1.5米，但空间又超过1.5米，那么把两个吊杆连接上不就好了，在吊杆最薄弱的连接处放一个横撑，反支撑落在横撑上，这样既稳定吊杆又方便吊杆的连接。反支撑受力点落在横撑上就是“主龙骨拉结法”，落在吊杆上就是“吊杆通长拉结法”、要是吊杆长度在1.5m~2.0m之间则单边受力就可满足，即“倒三角法”。当吊杆空间大于3米，把三个吊杆连接的方式显然是不太可行的，那样结构会变得很复杂。或者当天花板上有一些设备不能满足反支撑和吊杆的空间，这两种情况我们就需要使用转换层。转换层可以理解为钢结构的天花板，通过降低天花板的高度来缩短吊杆和躲避设备，目的同样是让吊顶避免气流引起的不稳定。转换层的吊杆采用角钢、槽钢等刚性构件，杆端与楼板底面可靠连接。其原理与反支撑一样采用三角形结构，当结构层设备较少时采用“钢架转换层”、如果遇到风管则采用“吊杆+钢架转换层”。
