在一些商业、办公、展览等公共空间，经常可以看到跨度比较大的楼梯，它不仅具有垂直交通的功能，更兼备空间亮点的担当，是大空间设计中比较常见的元素。

今天，我们就以10m长跨度的楼梯为例，从以下几个方面来聊一聊大跨度楼梯：

1、10m大跨度楼梯，建筑该怎么设计更合理？

2、10m大跨度楼梯，结构该怎么设计更合理？

10m大跨度楼梯，在建筑设计方面，该如何考虑才能更合理呢？下面就从楼梯形态、休息平台、梯段宽度、踏步尺寸、栏杆（栏板）等方面一起来分析下吧！

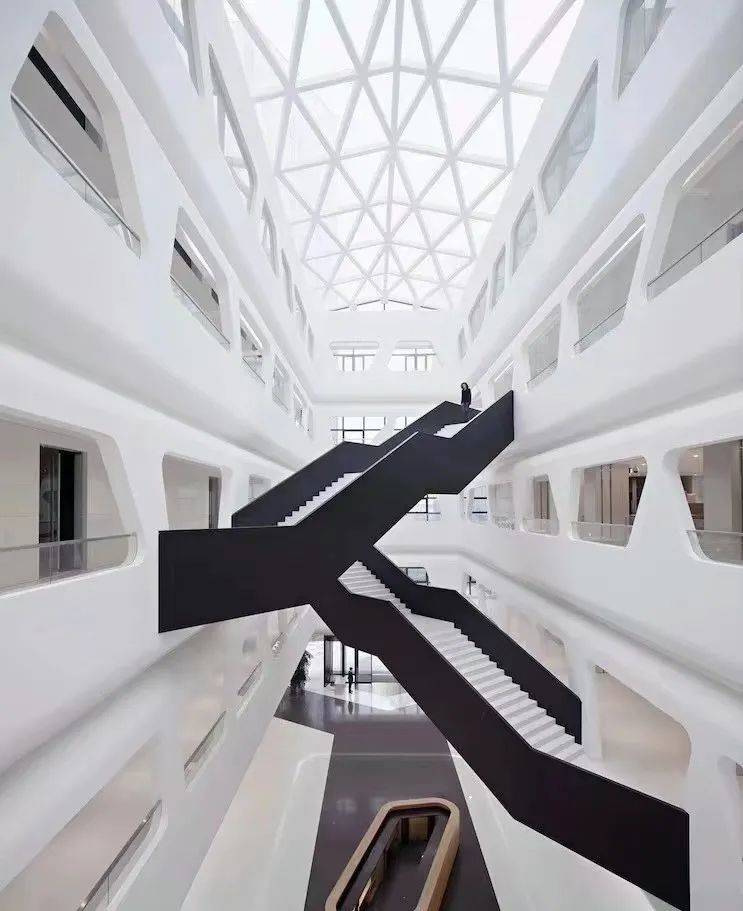

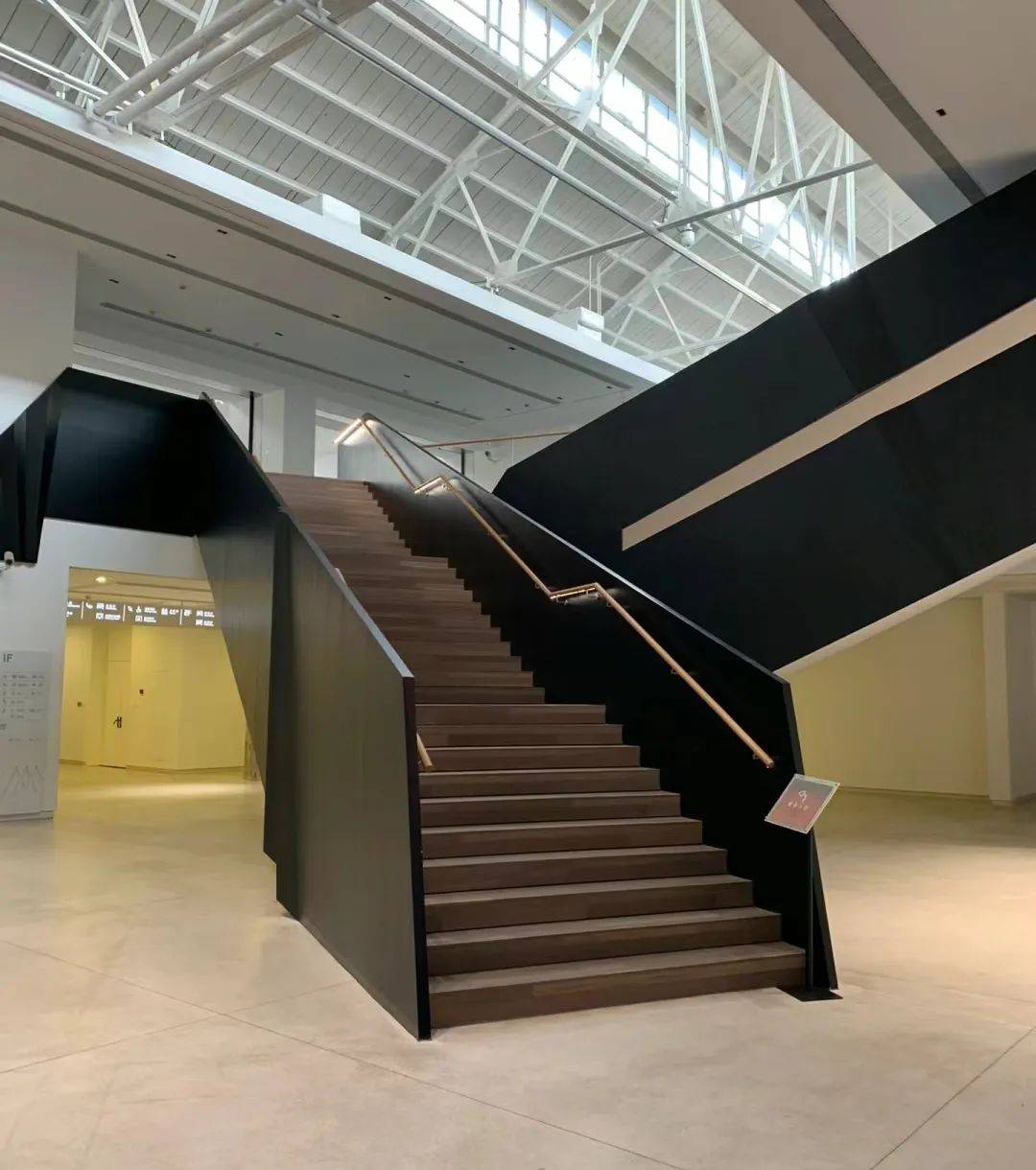

10m长的跨度设置楼梯，通常楼梯形态会选择一字型的直梯。即没有转角，只有一个方向通往上层空间的楼梯。

10m跨度的楼梯，公共建筑空间中，即便按照3m的极限层高，楼梯踏步的最大高度165mm考虑，也需要19级踏步数才能满足设计要求。

那么根据《民用建筑通用规范》GB 55031-2022的要求：

5.3.8 公共楼梯每个梯段的踏步级数不应少于2级，且不应超过18级。

5.3.5 ......直跑楼梯的中间平台宽度不应小于0.90m。

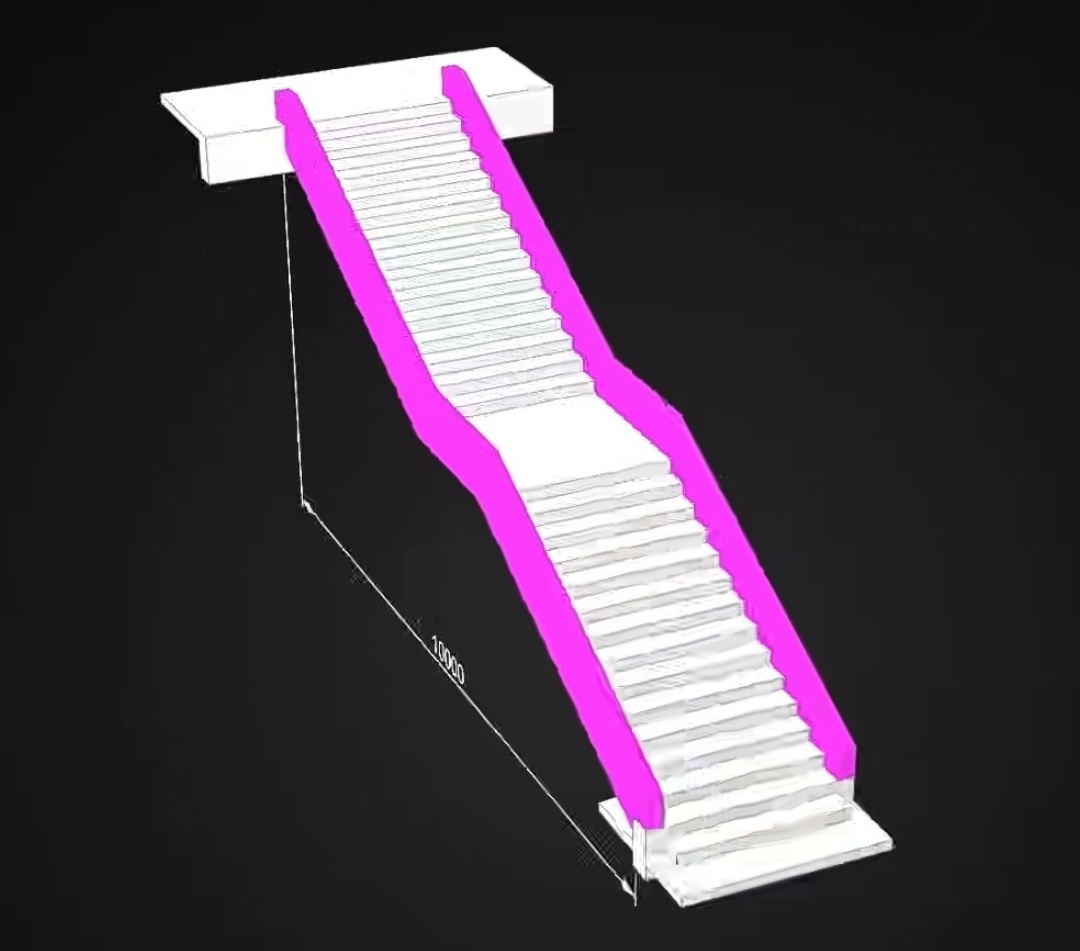

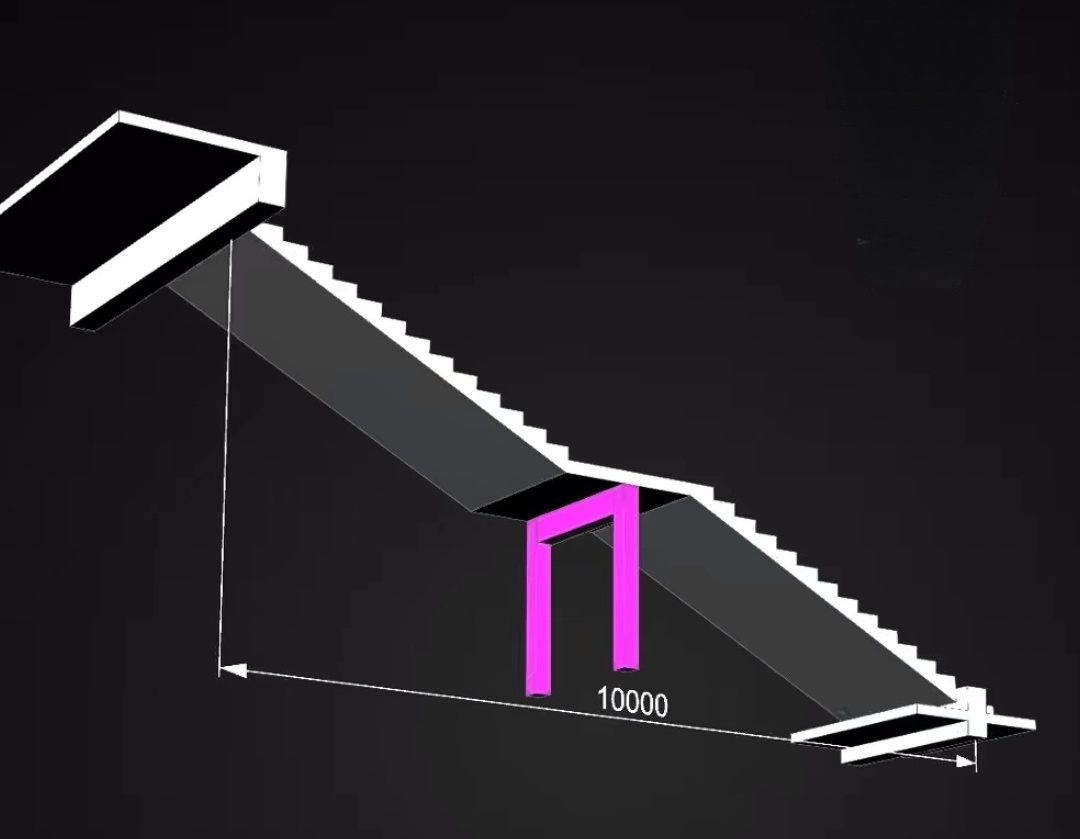

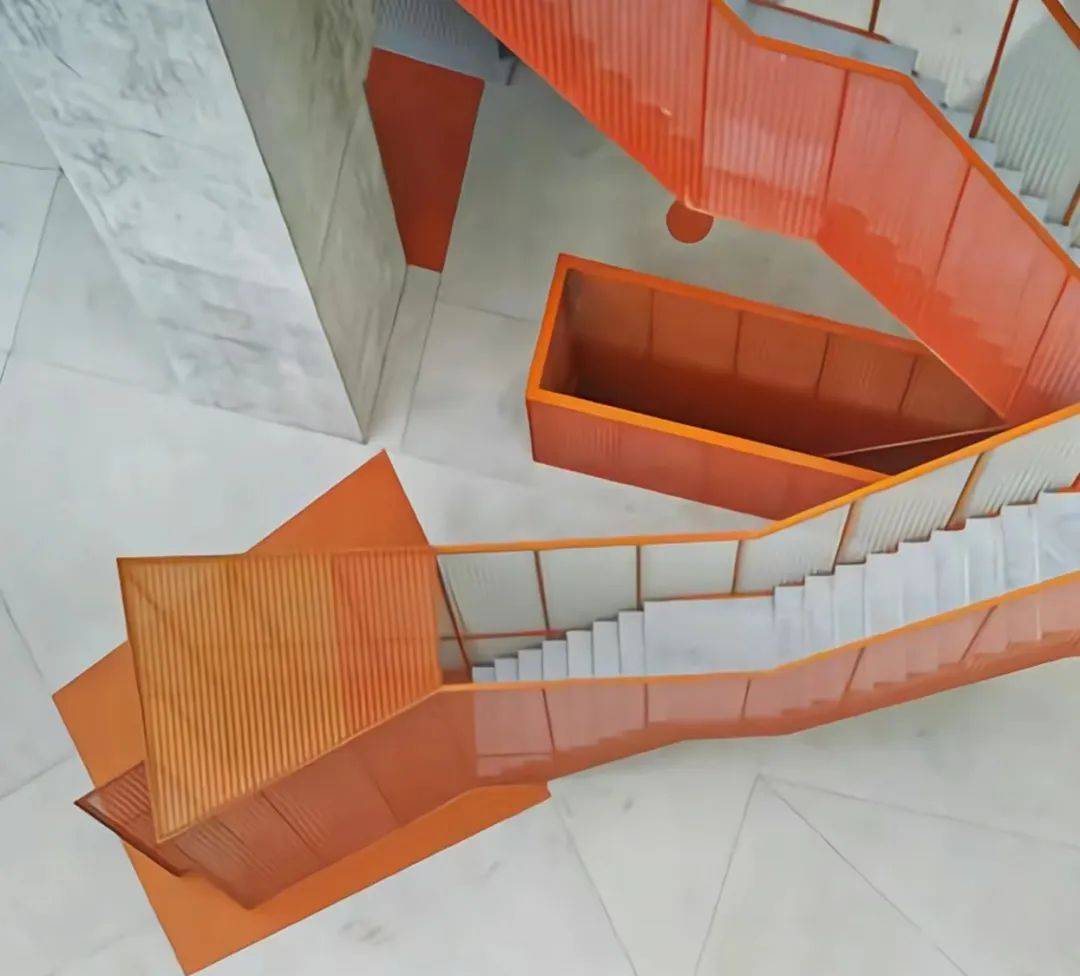

必须要设置休息平台，且平台宽度不应小于0.90m才能符合基本的规范要求。

然而，这只是最低要求，实际设计中，应根据建筑类型合理确定中间休息平台的宽度。一般来说，大跨度楼梯常用的平台尺寸为1.50~2.00m。

楼梯梯段最小净宽应根据使用要求、模数标准、防火标准等的规定等综合因素加以确定。

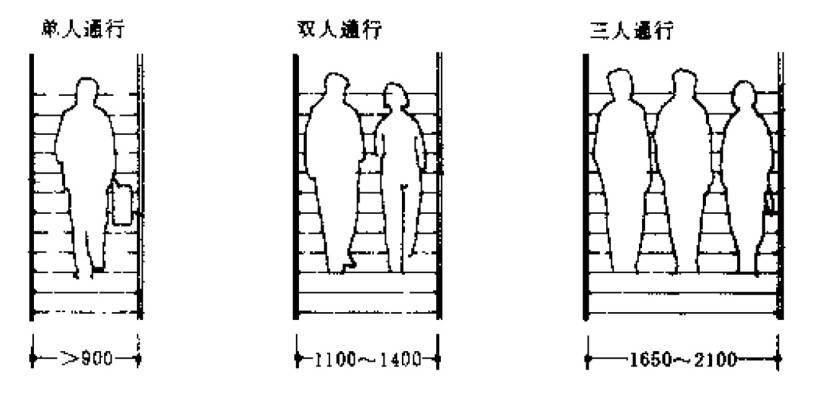

在防火标准中是以每股人流为0.55m计，并规定按两股人流最小宽度不应小于1.10m，这对疏散楼梯是适用的，但是人员密集的公共建筑(如商场、剧场、体育馆等)主要楼梯应考虑多股人流通行，使垂直交通不造成拥挤和阻塞现象。

此外，人流宽度按0.55m计算是最小值，实际上人体在行进中有一定摆幅和相互间空隙，因此每股人流宽度为0.55m＋(0～0.15)m。一般来说，大跨度楼梯梯段宽度通常在1.50~2.10m范围内。

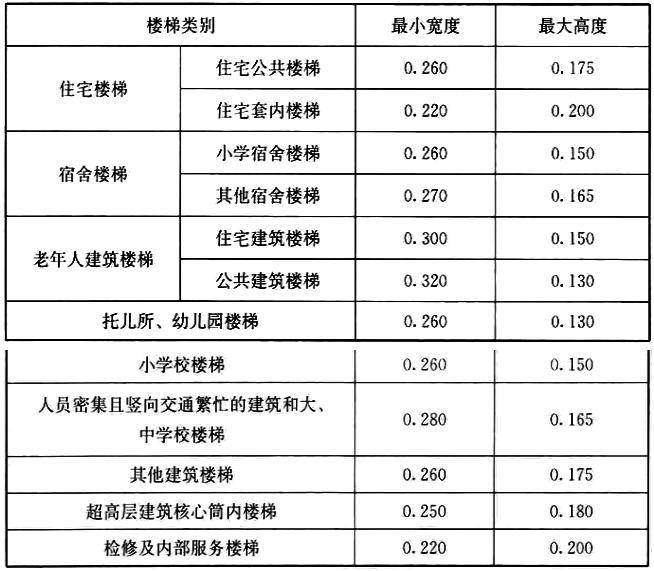

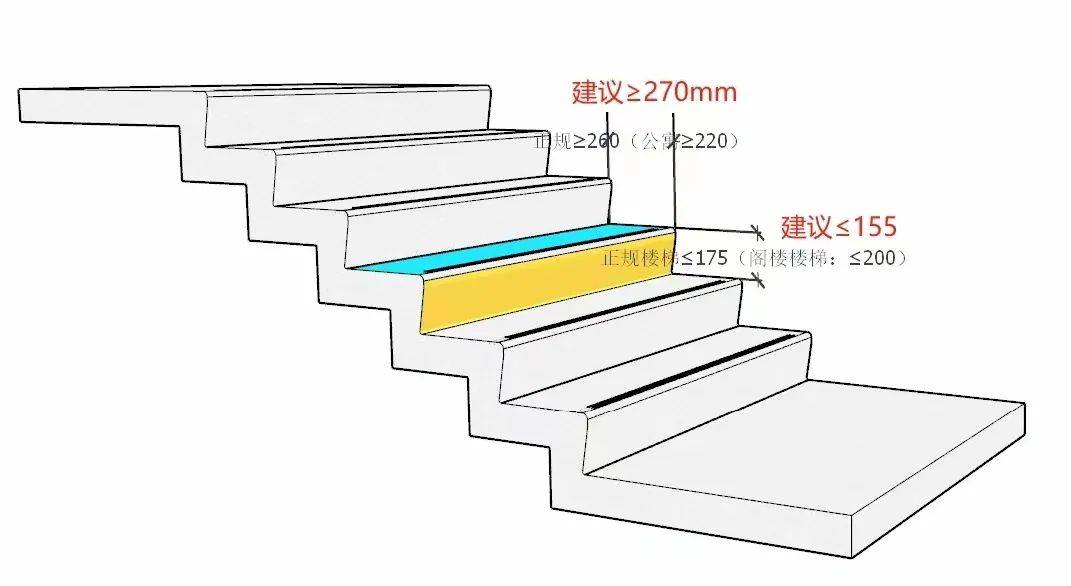

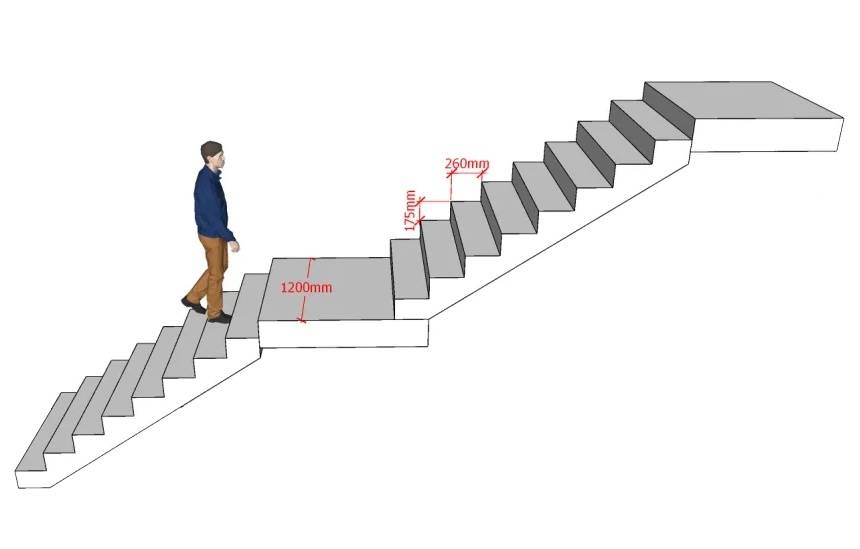

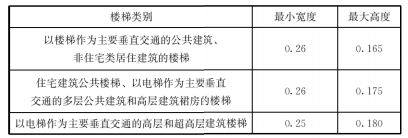

常见的民用建筑楼梯踏步尺寸b、h的取值，可参考《民用建筑设计统一标准》GB 50352-2019中表6.8.10及《民用建筑通用规范》GB 55031-2022中表5.3.9进行选定。

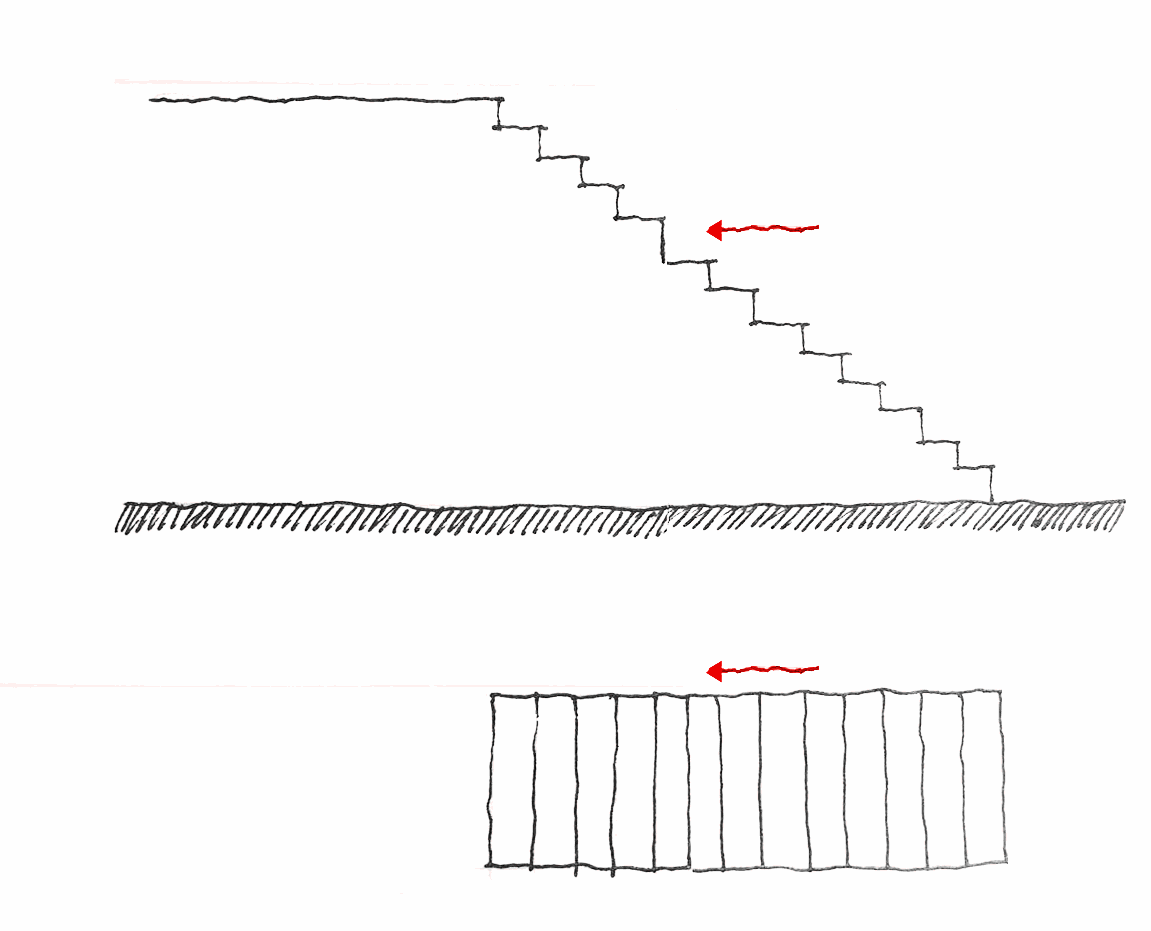

注意每个梯段的踏步高度、宽度应一致，相邻梯段踏步高度差不应大于0.01m，且踏步面应采取防滑措施。

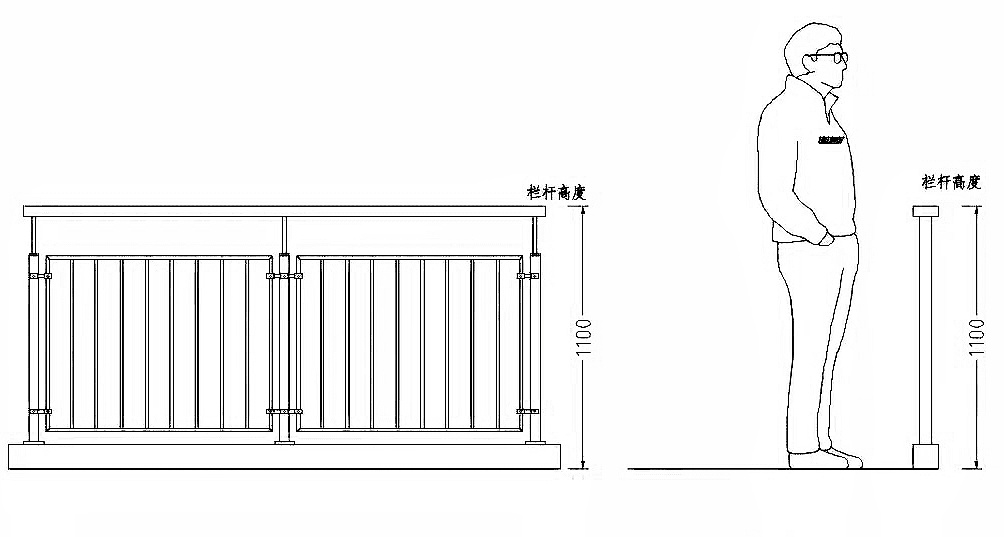

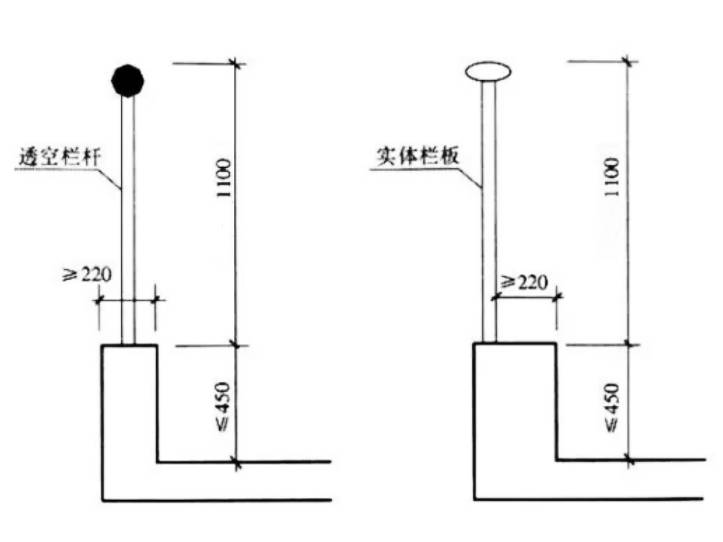

栏杆（栏板）垂直高度不应小于1.10m。

应按所在楼地面至扶手顶面的垂直高度计算，如底面有宽度大于或等于0.22m，且高度不大于0.45m的可踏部位，应按可踏部位顶面至扶手顶面的垂直高度计算。

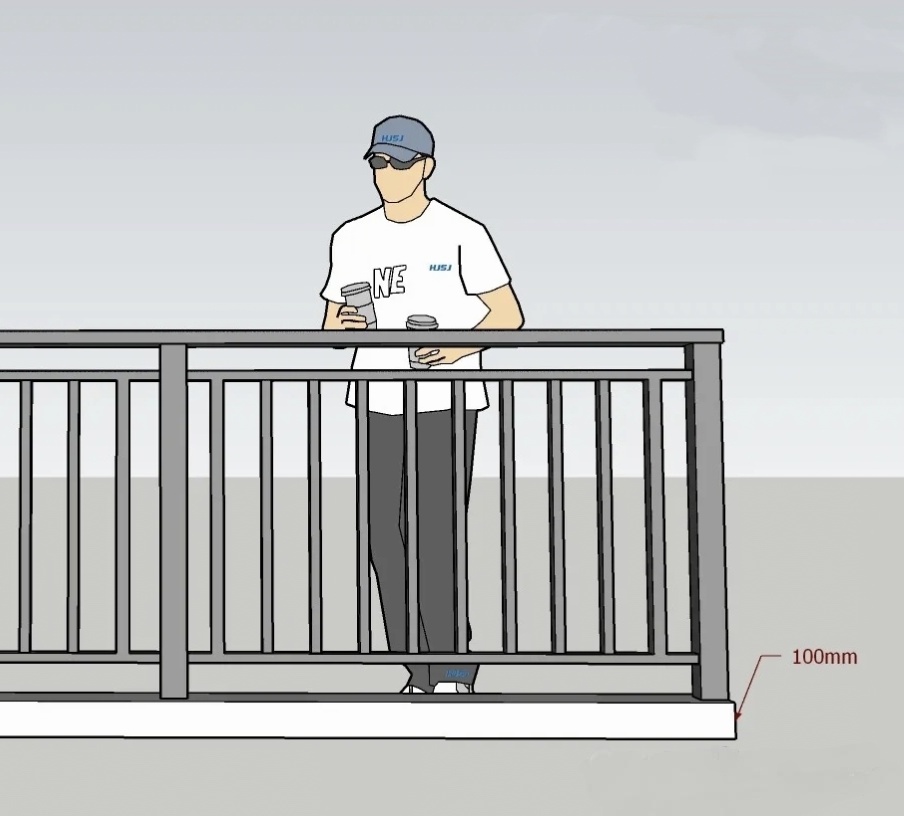

同时，为防止从栏杆镂空处掉物伤人，栏杆在离楼地面0.10m范围内不应留空。

10m大跨度楼梯，在结构设计方面，该如何考虑才能更合理呢？其实钢筋混凝土楼梯的话，主要考虑的就是楼梯结构型式了，下面就从板式结构、梁式结构两种结构型式来分析下吧！

楼梯的结构设计包括以下内容：

a、根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；

b、根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。

c、进行楼梯各部件的内力计算和截面设计;

d、绘制施工图，特别应注意处理好连接部位的配筋构造。

a、板式结构

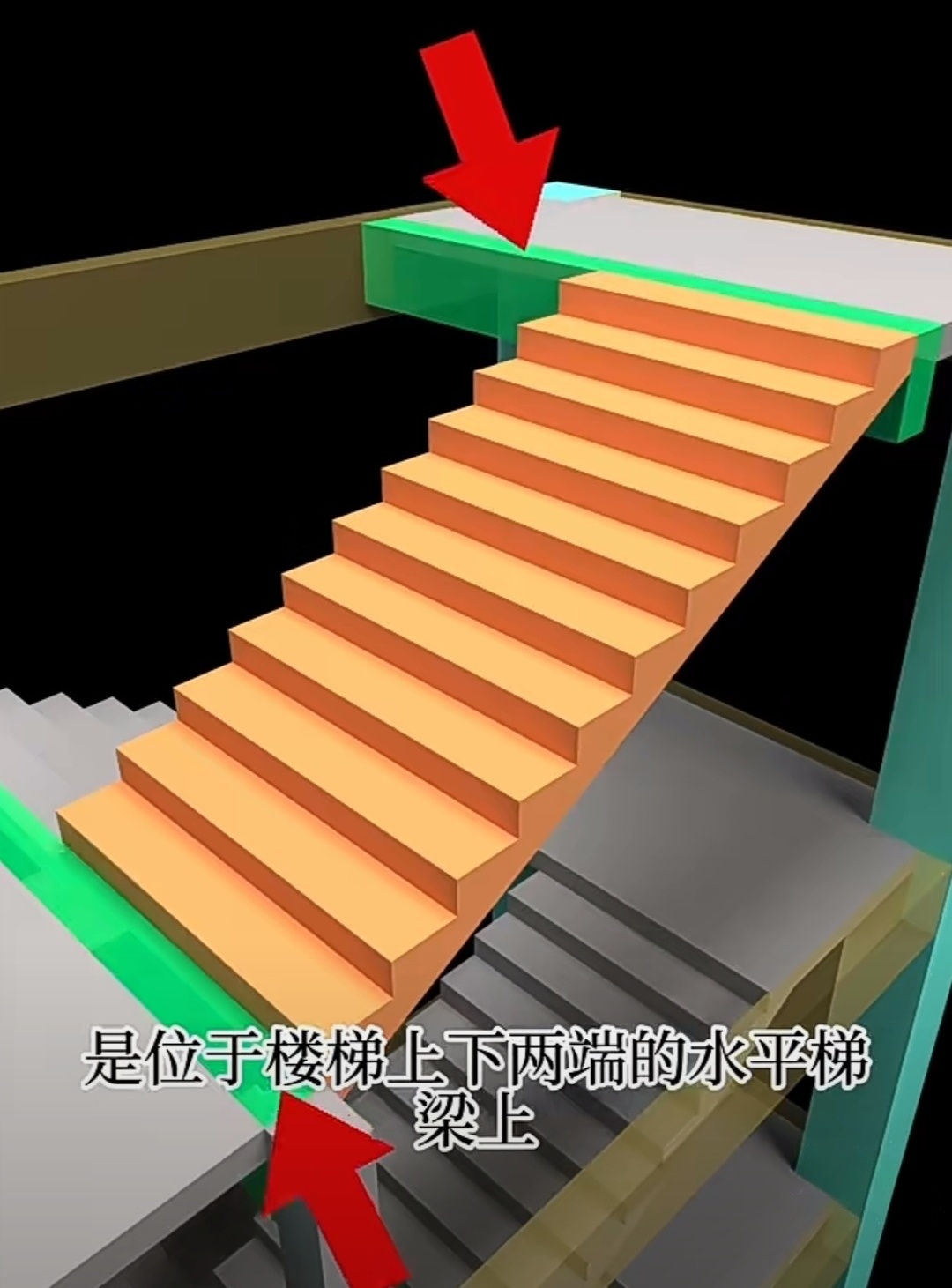

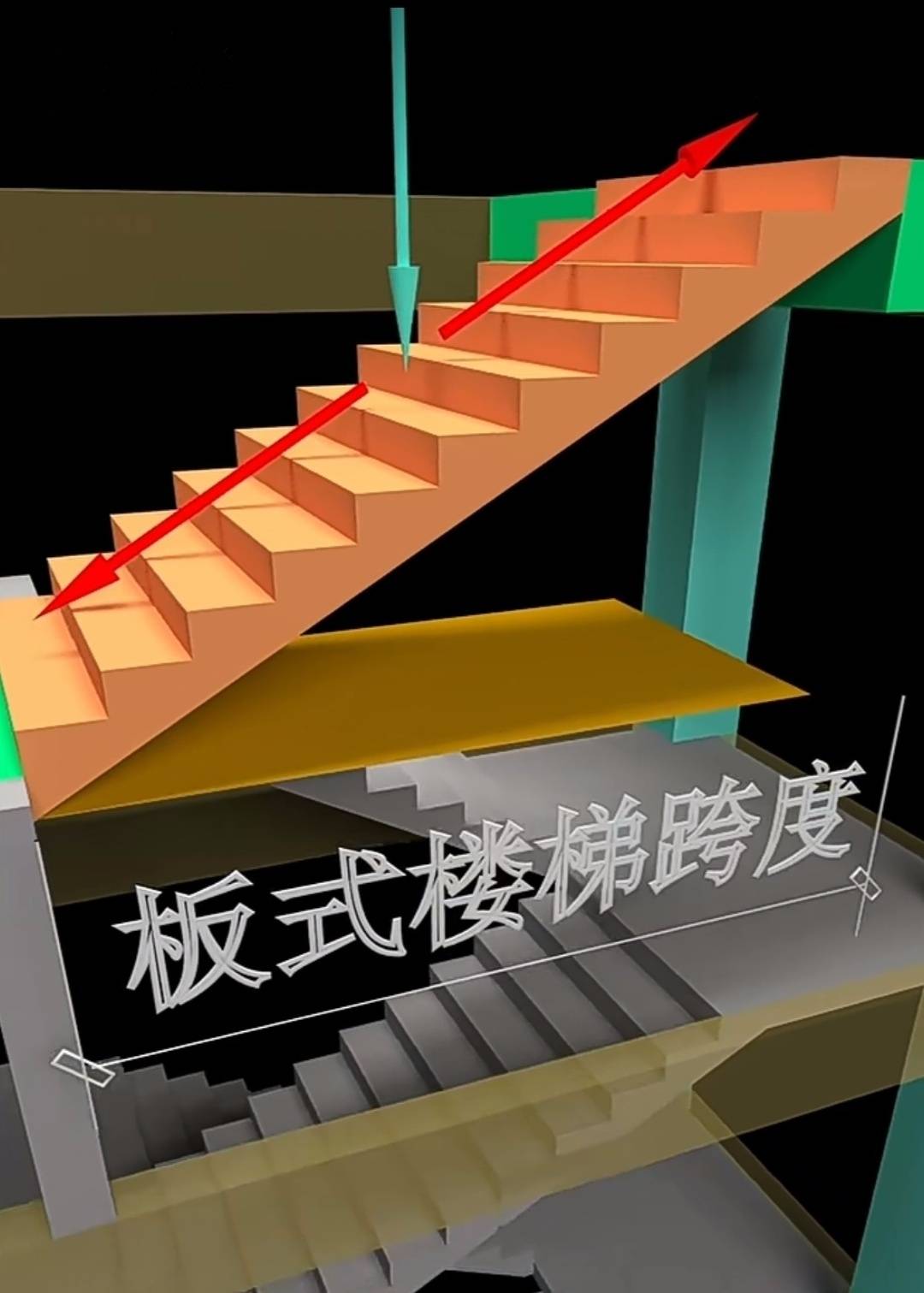

板式楼梯是指由梯段板承受该梯段的全部荷载，并将荷载传递至两端的平台梁上，再由梁传递到结构柱的现浇式钢筋混凝土楼梯。

板式楼梯由踏步板、平台板、平台梁组成；踏步板是个斜板，两端支撑在平台梁上，梯段的水平投影长度一般不大于3米。

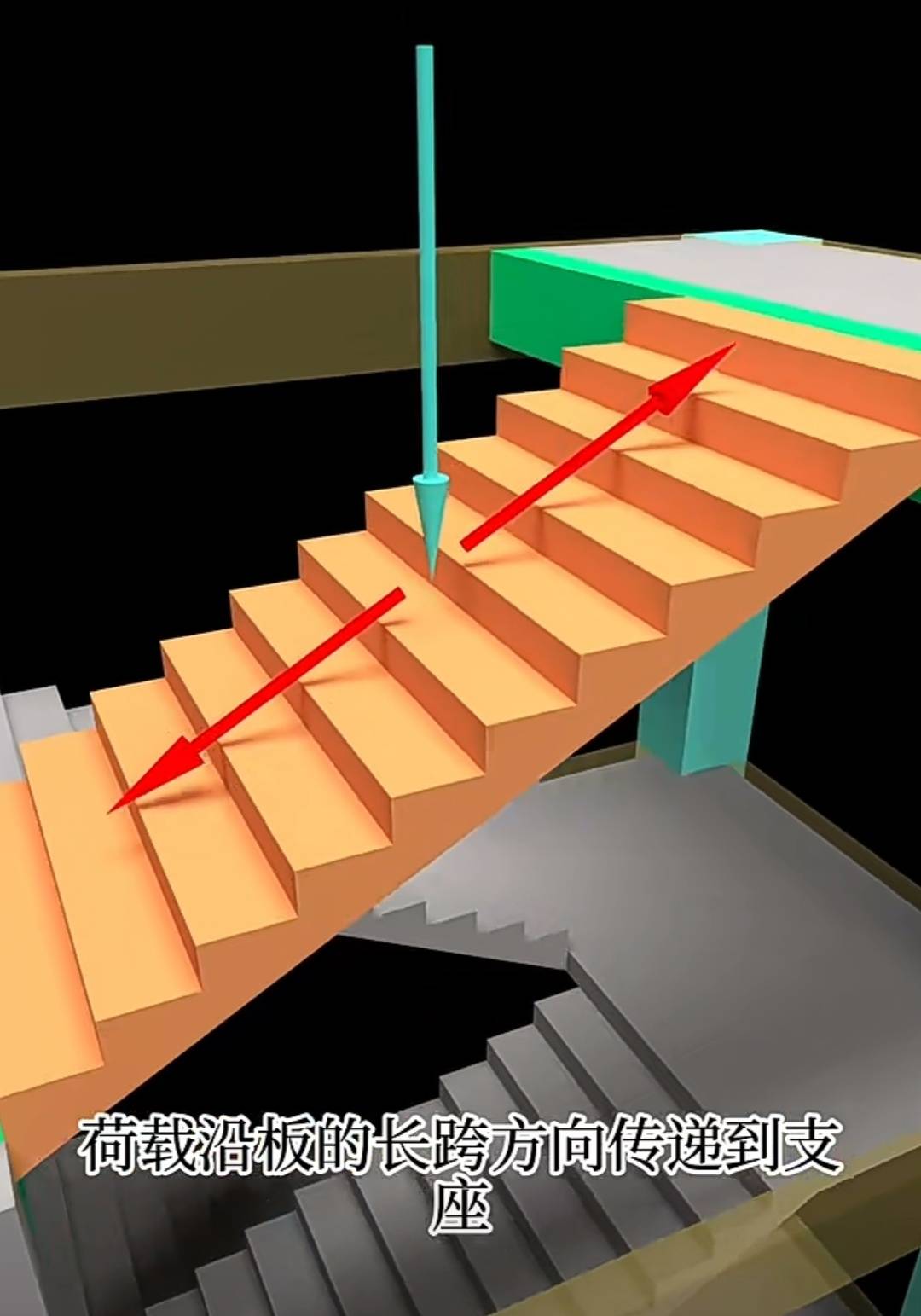

当竖向荷载作用的时候，荷载沿板的长跨方向传递到支座（楼梯上下端的水平梯梁）。

b、梁式结构

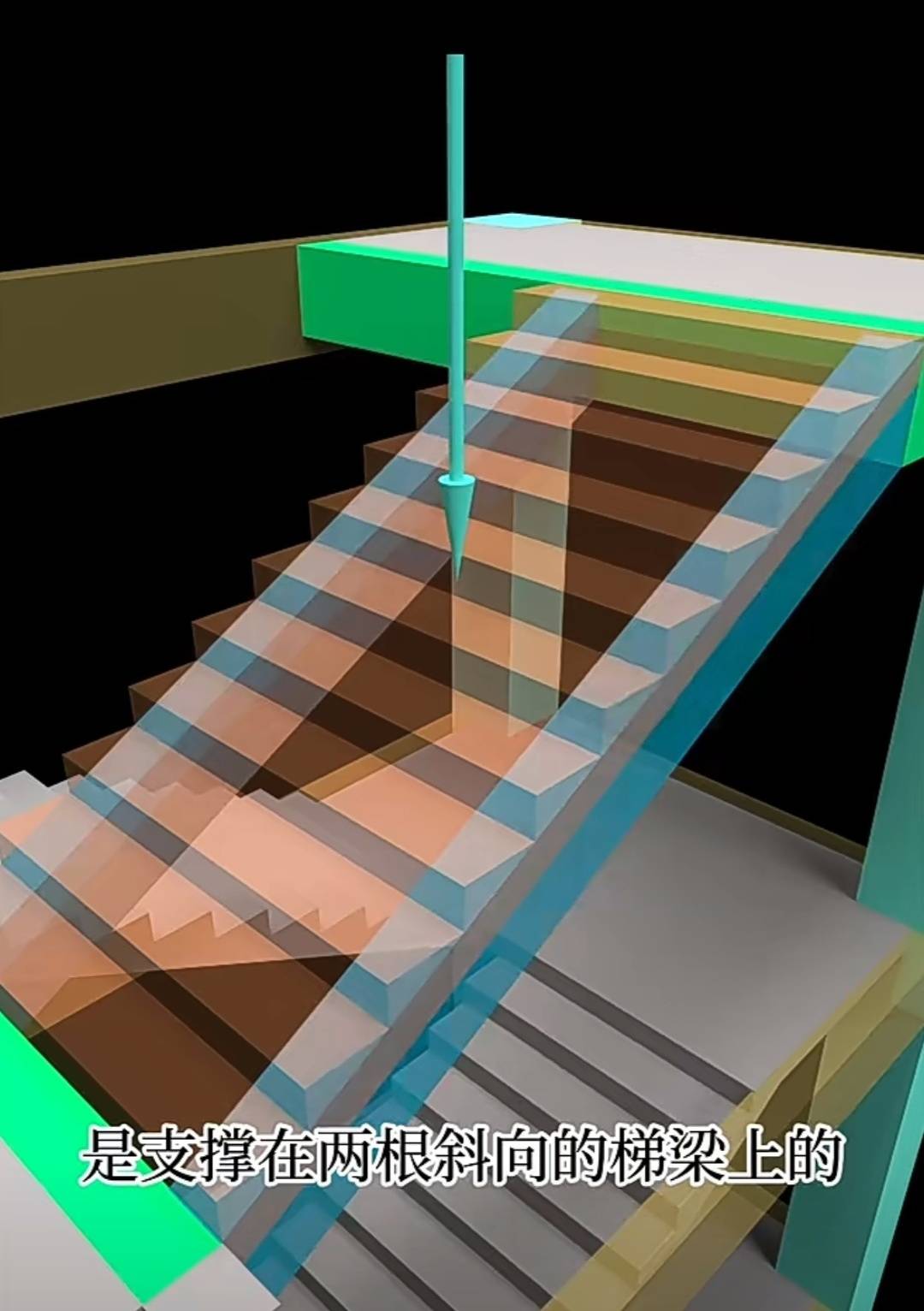

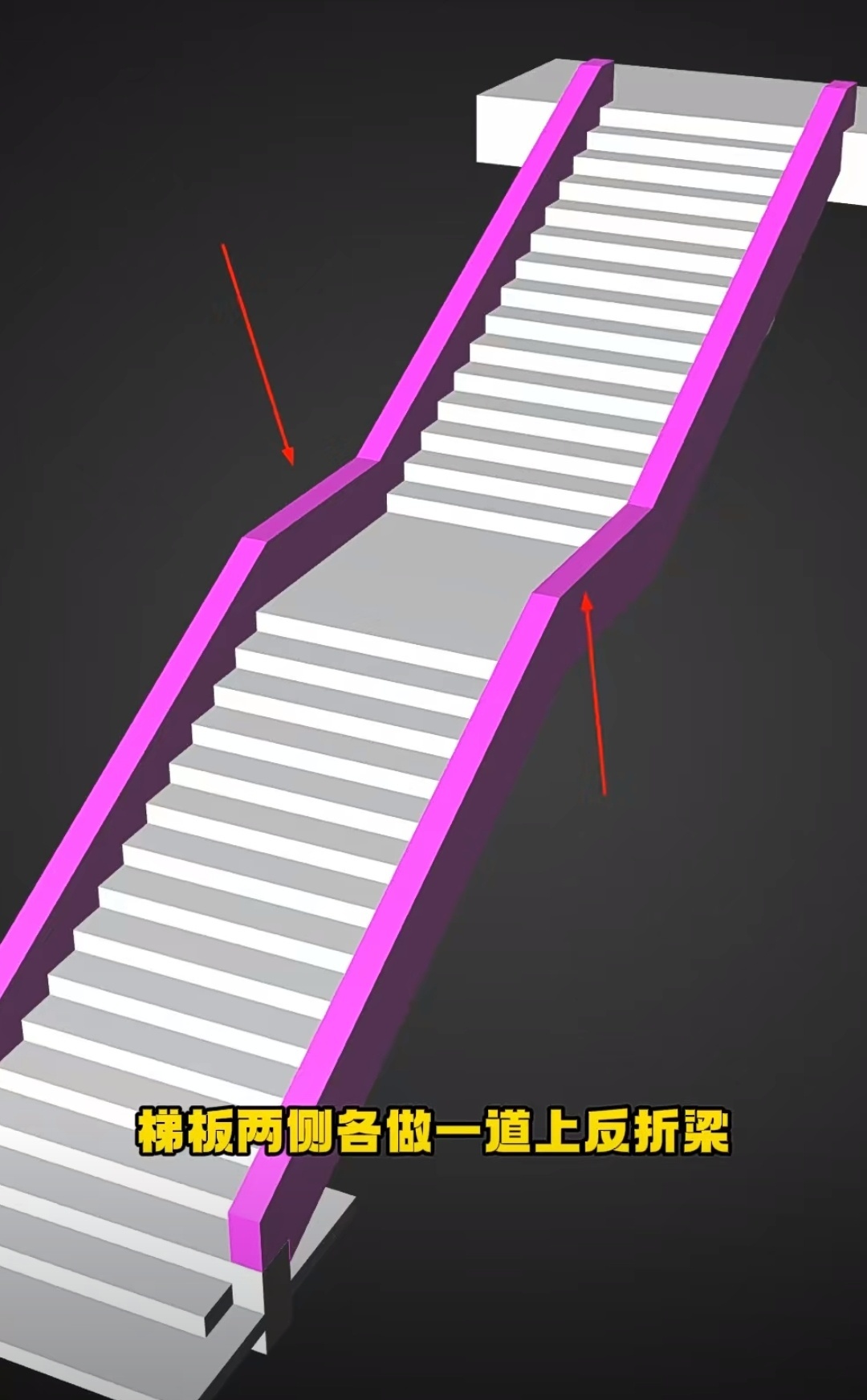

梁式楼梯是指梯段踏步板直接搁置在斜梁上，斜梁搁置在梯段两端（有时候由于受力需要，斜梁设置三根）的楼梯梁上的楼梯类型。

梁式楼梯是带有斜梁的钢筋混凝土楼梯。它由踏步板、斜梁、平台梁和平台板组成。

踏步板支承在斜梁上，斜梁和平台板支承在平台梁上，平台梁支承在承重墙或其它承重结构上。梁式楼梯一般适用于大中型楼梯。

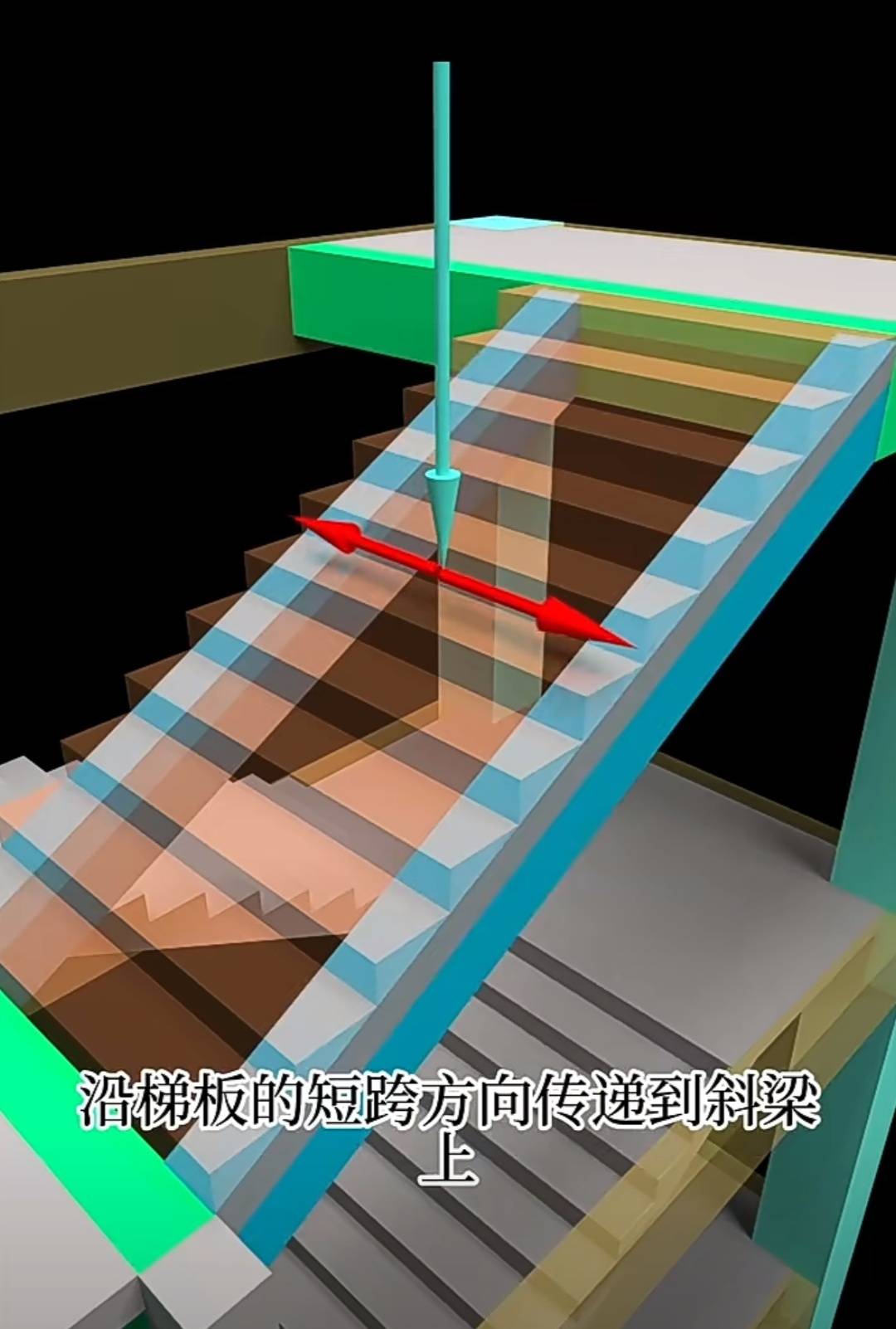

当竖向荷载作用的时候，荷载沿板的短跨方向传递到斜梯梁上，再由梯梁传递到主体结构。

单纯从设计上来说，大跨度楼梯用板式结构或者梁式结构都可以实现，但是哪一种在实际应用中更合理呢？

从板式结构和梁式楼梯的两种结构型式上，我们可以看出：

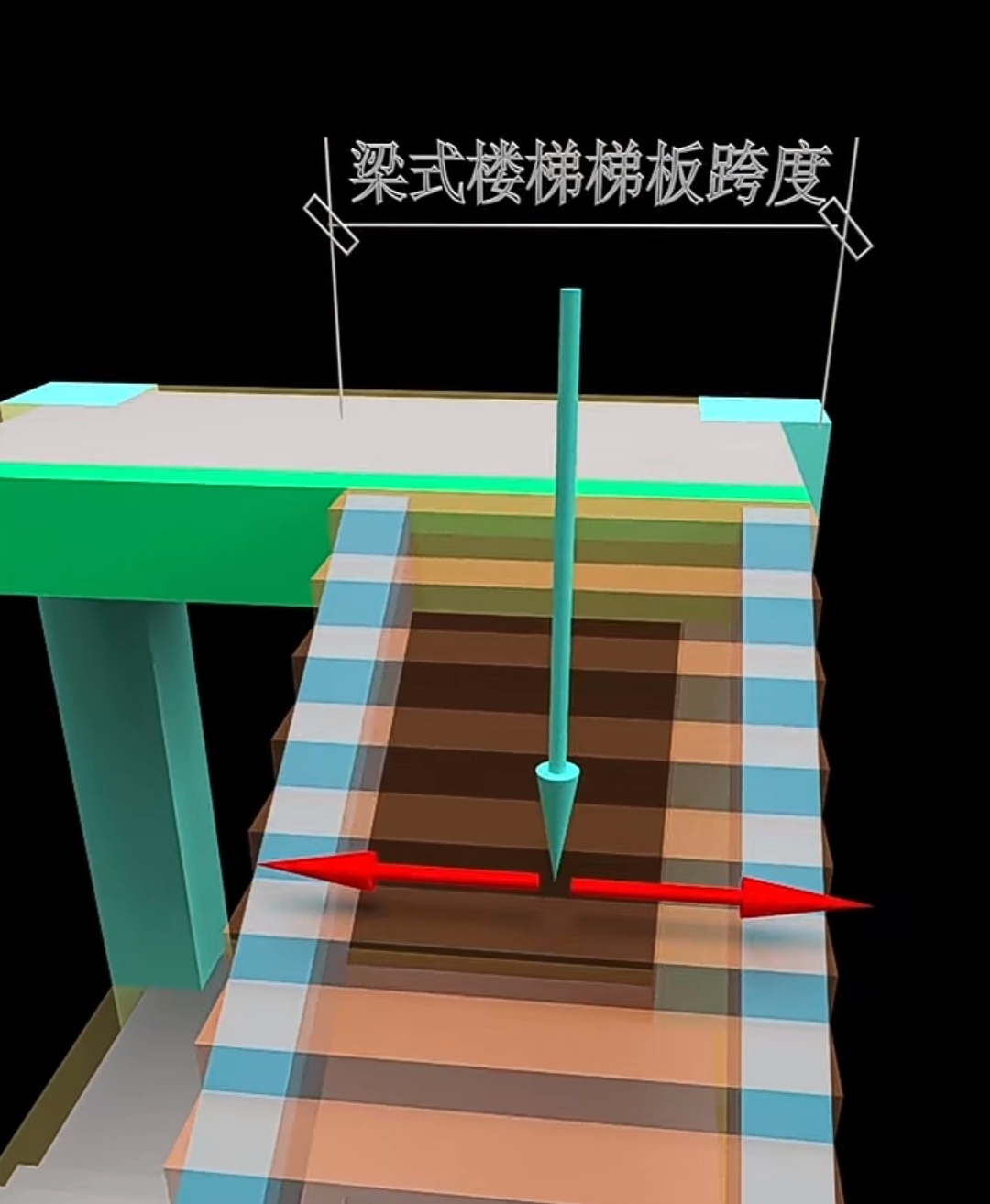

板式结构梯板的跨度为梯板水平投影的长度，梁式结构梯板可以理解为梯板宽度的单向板。

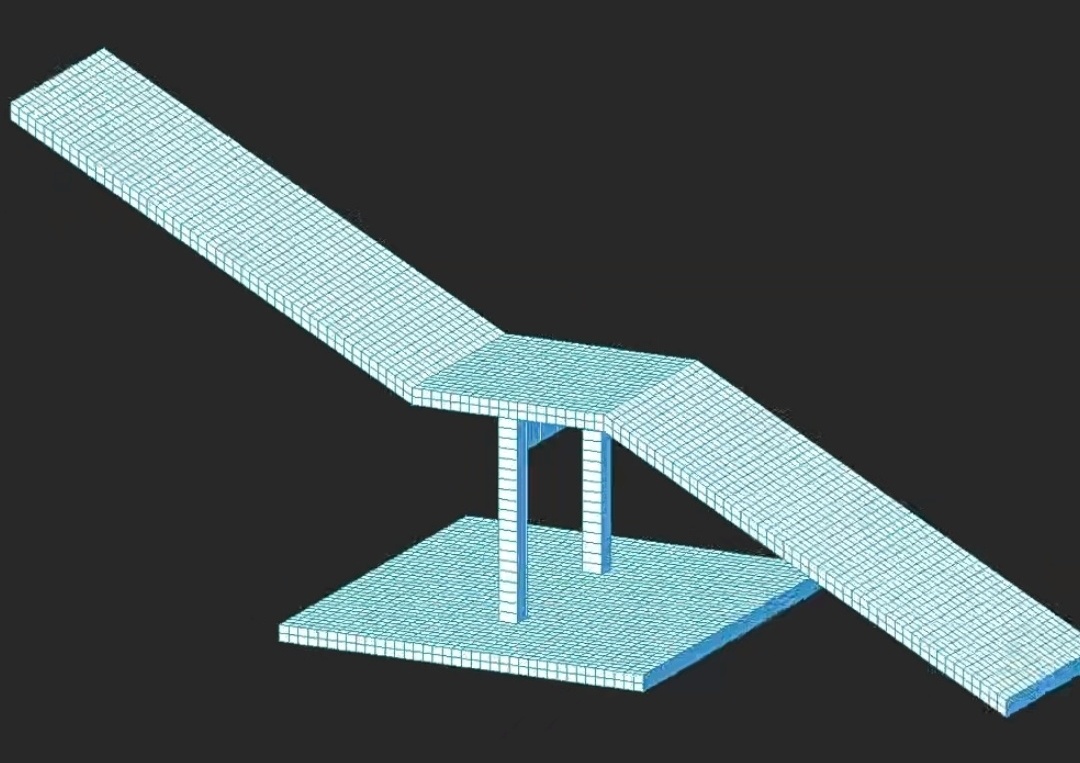

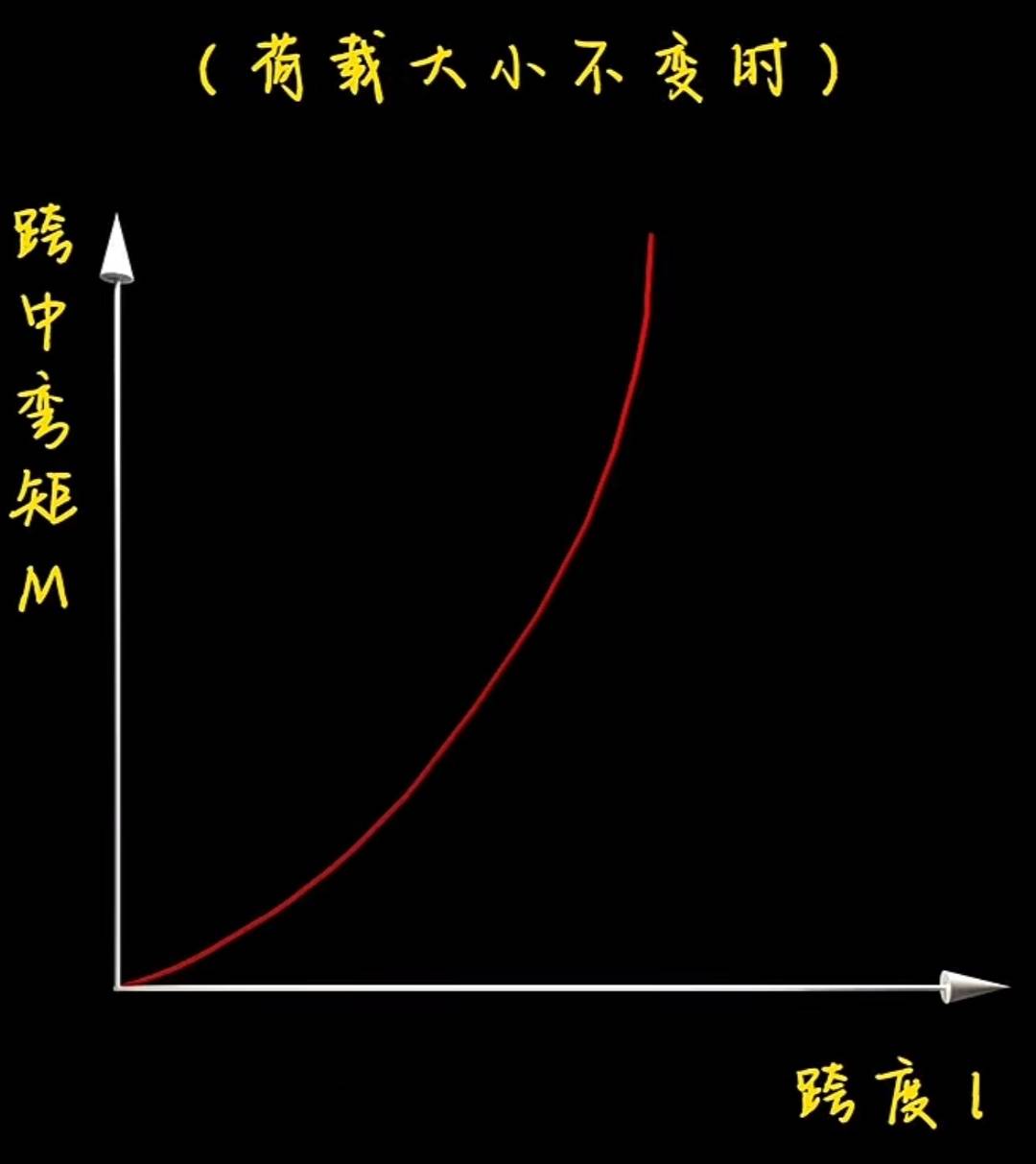

通过均布荷载作用下简支构件跨中弯矩计算公式可知，在相同荷载作用下，构件的跨中弯矩会随着其跨度的增大而暴增。

显然，梁式楼梯的跨度要远小于板式楼梯的跨度，那么其受到的弯矩也会远小于板式结构的弯矩。

梁式楼梯的梯板可以做到更薄，受力路径也更明确，从结构分析上是比板式楼梯更有优势的。

因为在跨度比较大的情况下，使用板式楼梯就需要增大梯板厚度，那么楼梯自重也会随之加重，梯板所配的钢筋大部分都被用来承受楼梯的自重荷载了，这样既不经济，安全性也不及梁式结构楼梯。

因此，在大跨度且净高充裕的情况下，梁式结构楼梯是更经济且高效的选择。

△ 加入设计得到交流群，连接行业资源 △

好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~

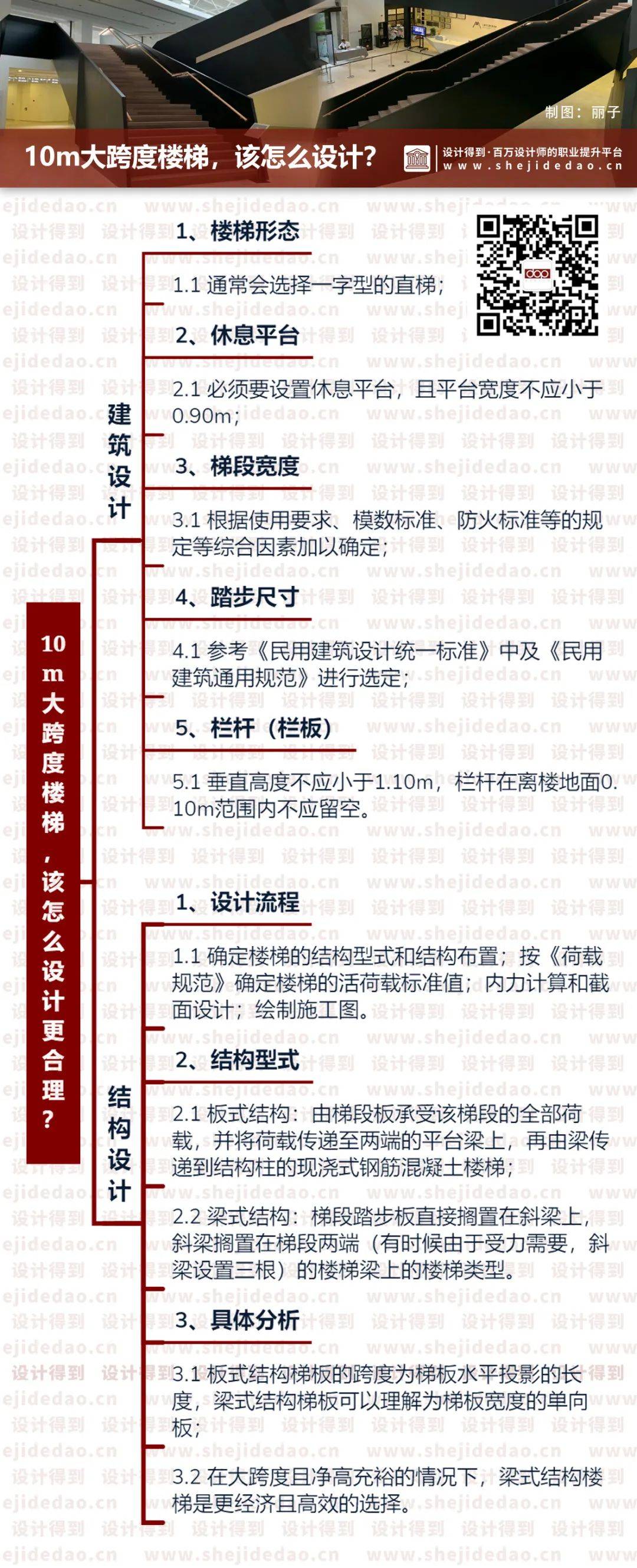

最后一张图，总结全文：
